Для регистрации извещателей работающих в "Режиме 1" ("старый" РК) в Астра-РИ-М РР (автономный) необходимо сначала понизить версии ПО прибора и радиомодуля МРР с 4.х/5.х до 3.3/3.2 для этого:
1. Скачать и установить Pconf-RR v2.1 предварительно удалив предыдущую версию Pconf-RR (если был установлен)
2. Астра-РИ-М РР (автономный) версия ПО 4.х:
- отключить питание и USB-соединение;
- установить перемычку F1;
- включить питание и USB-соединение.

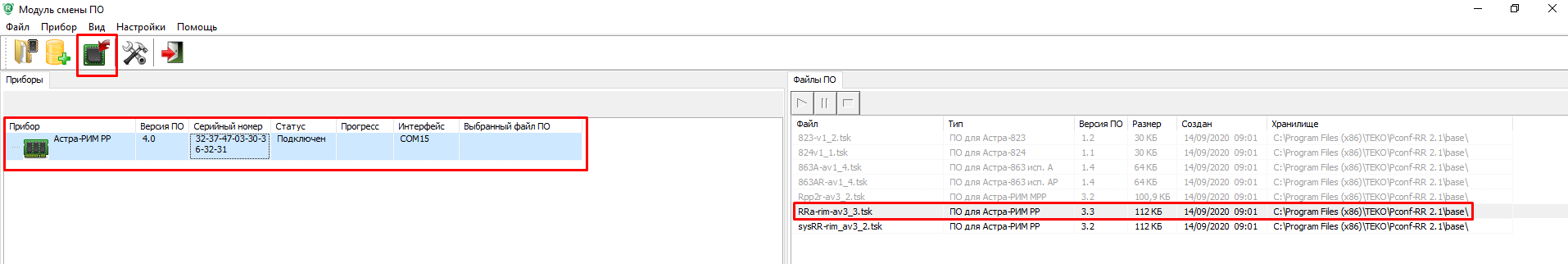

3. Открыть "Модуль смены ПО" программы Pconf-RR v2.1:
- в левом окне выделить прибор Астра-РИМ РР версия ПО 4.х;
- в правом окне отобразятся доступные версии (RRa-rim-av3_3 - автономный; sysRR-rim_av3_2 - системный);
- выбрать версию ПО RRa-rim-av3_3 (автономный), нажать на значок "Запустить процесс записи файла ПО в прибор".
| рис. 1 |

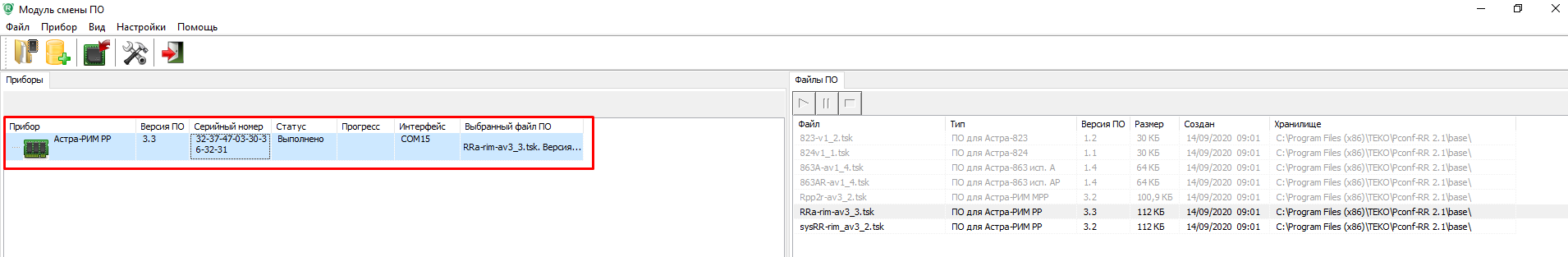

4. Дождаться окончания записи ПО в прибор:
- Астра-РИМ РР версия ПО 3.3
| рис. 2 |
5. Закрыть "Модуль смены ПО":
- отключить питание и USB-соединение;
- снять перемычку F1;
- включить питание и USB-соединение.

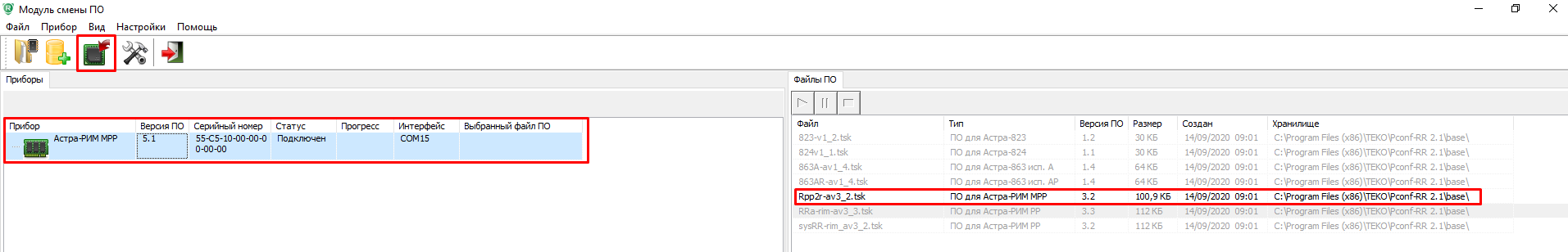

6. Открыть "Модуль смены ПО" программы Pconf-RR v2.1:
- в левом окне выделить радиомодуль Астра-РИМ МРР версия ПО 5.х;
- в правом окне отобразятся доступные версии (Rpp2r-av3_2);
- выбрать версию ПО Rpp2r-av3_2, нажать на значок "Запустить процесс записи файла ПО в прибор".
| рис. 3 |

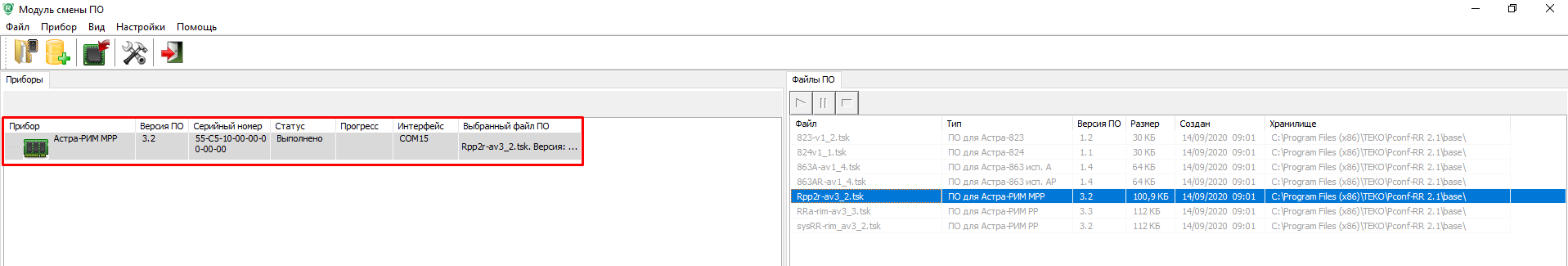

7. Дождаться окончания записи ПО в радиомодуль прибора:
- Астра-РИМ МРР версия ПО 3.2
| рис. 4 |
8. Закрыть "Модуль смены ПО".

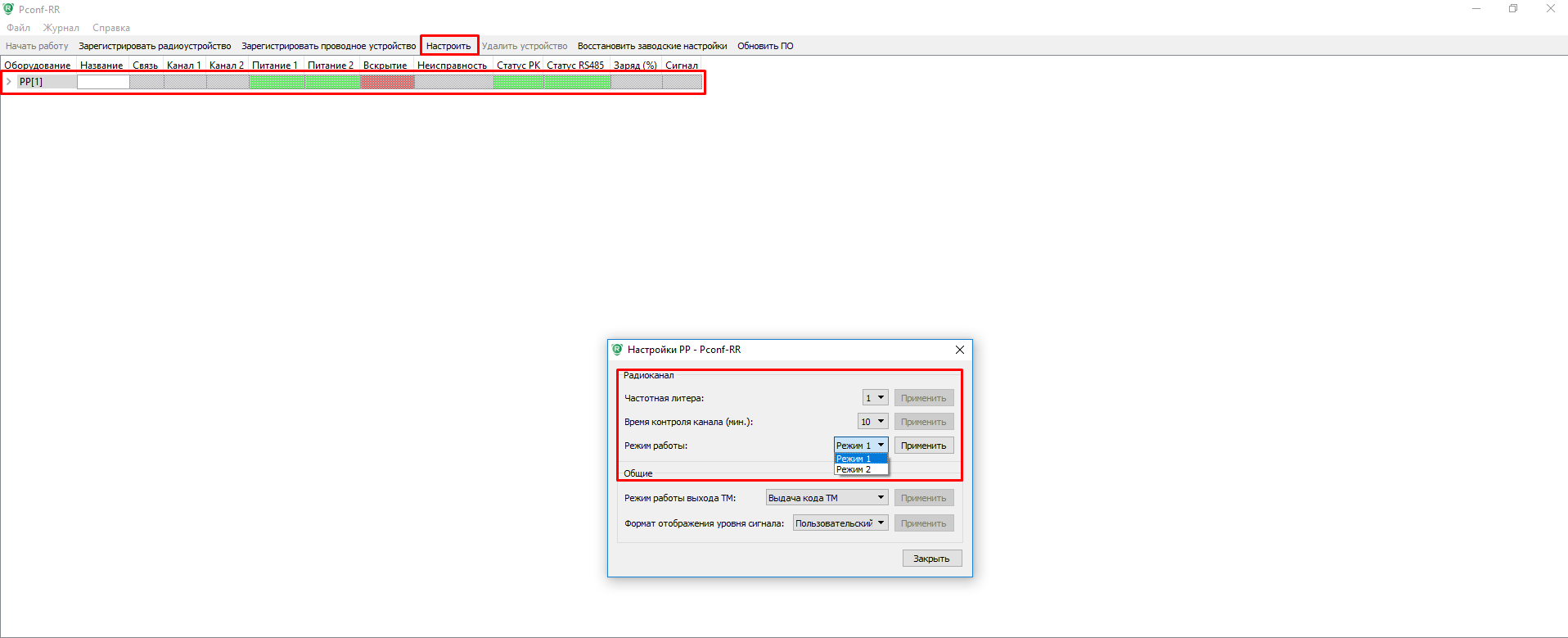

9. Открыть конфигуратор "Pconf-RR" программы Pconf-RR v2.1:
- нажать "Начать работу", дождаться окончания "Выполняется чтение данных из РР";
- выделить РР, в меню нажать "Настроить";
- в вспомогательном окне "Настройки РР - Pconf-RR", изменить "Режим работы" (Режим 1 или 2) - Применить; "Частотная литера" (1 или 3) - Применить.
| рис. 5 |

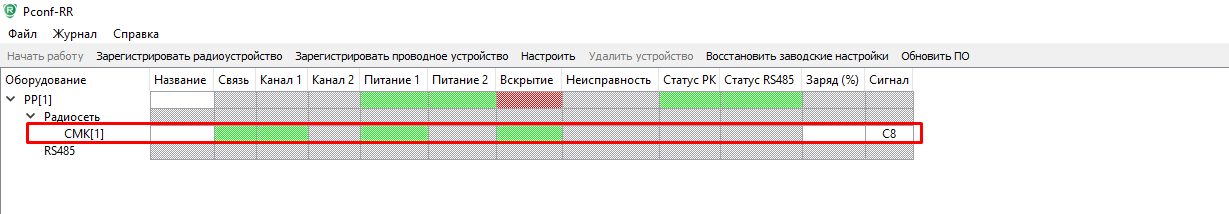

10. Зарегистрировать извещатели в РР, работающие в "Режим работы 1" ("старый" РК); "Частотная литера-3".
| рис. 6 |
