Настройка режима работы системного выхода «Термостат"

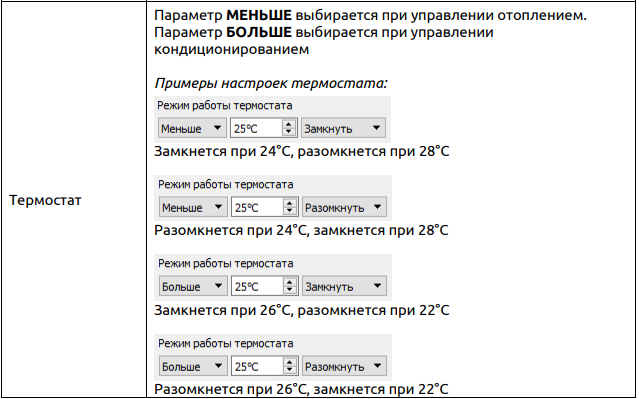

ВАЖНО: При настройке учитывать - температурный гистерезис

рис. 1

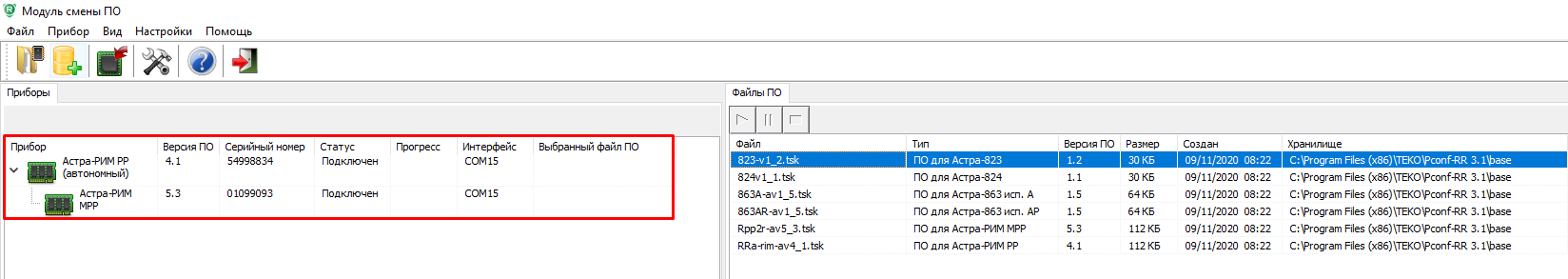

1. Подключить USB - соединение к Астра-РИ-М РР, открыть "Модуль смены ПО" входящий в состав ПО Pconf-RR v3.1

2. Проверить актуальность версии ПО прибора:

Астра-РИМ РР (автономный) - 4.1 (основная плата)

Астра-РИМ МРР - 5.3 (радиомодуль)

рис. 2

ВАЖНО: Если версии ПО Астра-РИ-М РР отличаются от необходимых (4.1/5.3), по аналогии с видео повысить версию ПО прибора.

Обновление ПО Астра-РИ-М РР производится по инструкции описанной в статье или видео

3. Открыть конфигуратор "Pconf-RR", нажать "Начать работу", после окончания "Выполняется чтения данных из РР";

выбрать  РР и нажать "Зарегистрировать радиоустройство", выбрать номер устройства "ОК" - запустится процесс "Регистрация радиоустройства";

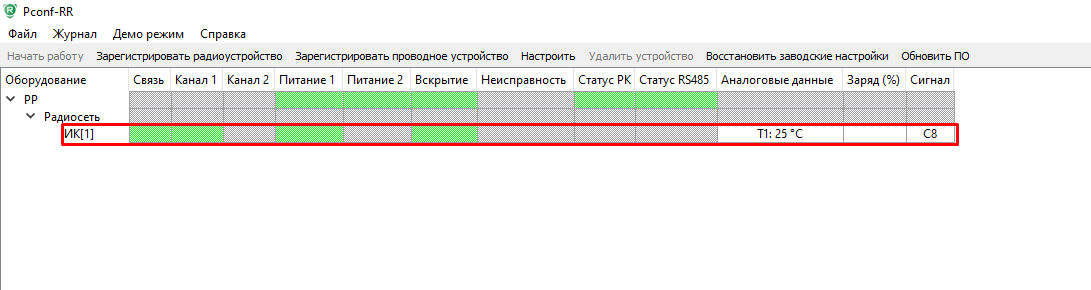

установить элемент питания в извещатель Астра-5121, при успешной регистрации извещатель отобразится в списке "Оборудования"

рис. 3

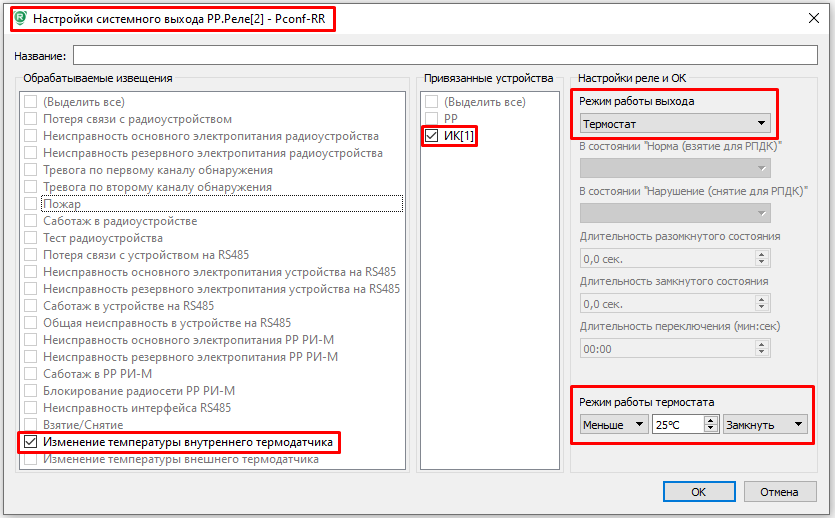

4. В меню "Системные выходы" выбрать выход устройства РР.Реле(2)  - Настроить, в вспомогательном окне провести настройку выхода:

Обрабатываемые извещения - Изменение температуры внутреннего термодатчика Привязанные устройства - ИК (1)

Режим работы выхода - Термостат

Режим работы термостата - Меньше 25 С Замкнуть

ОК

рис. 4

По завершению "Изменение настроек системного выхода",

Состояние РР. Реле(2) - не отображается

рис. 5

5. Для проверки работоспособности выхода, необходимо использовать - индикатор (например: мультиметр).
