Регистрация ретранслятора в автономном режиме работы Астра-РИ-М РР и датчиков через него

Ретранслятор необходим в системе в том случае, когда зоны покрытия датчика по радиоканалу не хватает для поддержания устойчивой связи с приемным устройством.

В качестве ретранслятора используется радио расширитель Астра-РИ-М РР.



1. На дополнительном РР при включенном питании установите перемычку на вилку F1 и переведите РР в режим ретранслятора, нажав один раз тамперную пружину. Индикаторы РР должны моргнуть 2 раза. Снимите перемычку с вилки F1. Теперь РР работает в режиме ретранслятора.



2. Подключите основной РР к ПК кабелем USB, запустите на ПК программу Pconf-RR. Запустите регистрацию радиоустройства:

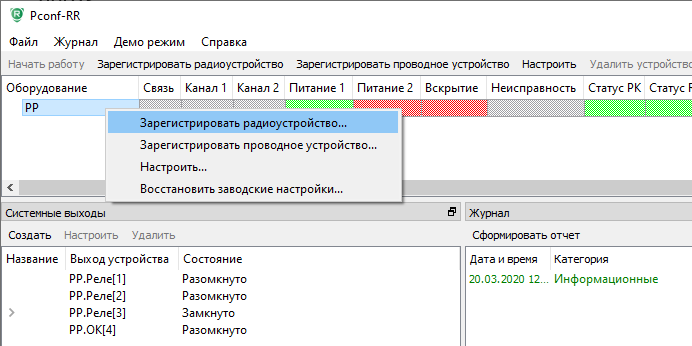

рис. 1



3. На ретрансляторе кратковременно замкните вилку F2, после чего кратковременно нажмите тамперную пружину. Ретранслятор перейдет в режим регистрации. Убедитесь, что в списке радиоустройств появился РТР:

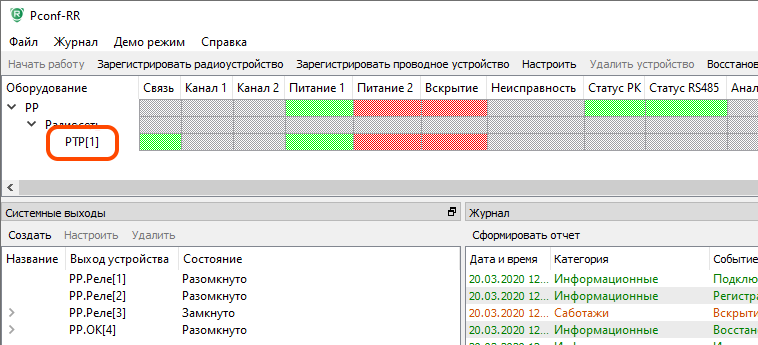

рис. 2



4. Далее регистрируйте беспроводные датчики в РТР:

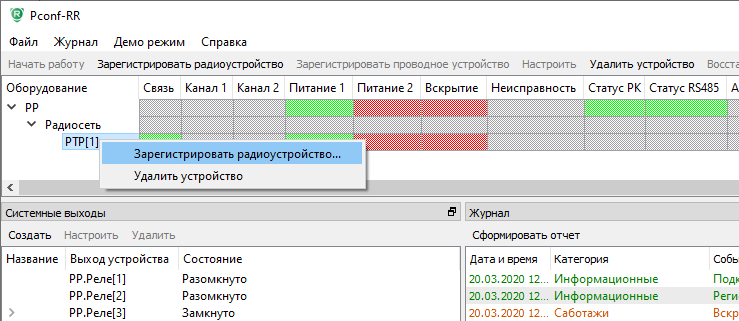

рис. 3

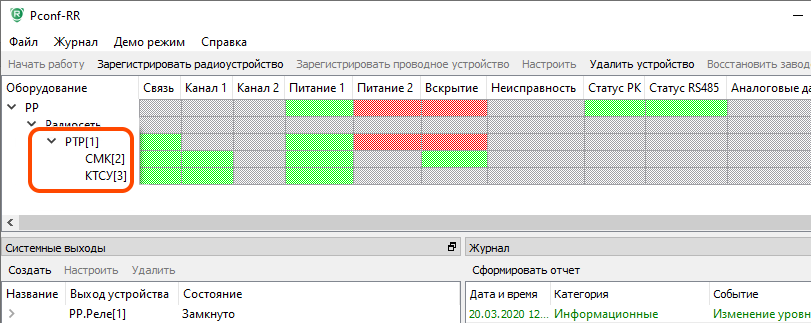

рис. 4

Зарегистрированные датчики будут передавать информацию о своем состоянии в радио расширитель через РТР.


ПРИМЕЧАНИЕ:

Рекомендуемое количество устройств работающих через ретранслятор не должно превышать 20 радиоустройств.
