Настройка режима выхода (реле; открытый коллектор) - "Пользовательский" для Астра-РИ-М РПДК.

Настройка режима выхода (реле; открытый коллектор) - "Пользовательский" для Астра-РИ-М РПДК.

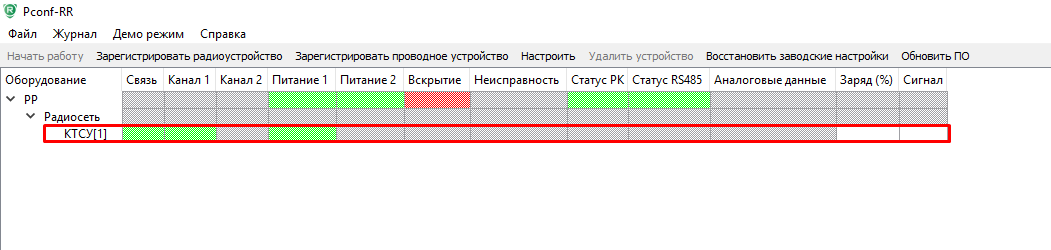

1. В Астра-РИ-М РР (автономный) зарегистрировать Астра-РИ-М РПДК

рис. 1

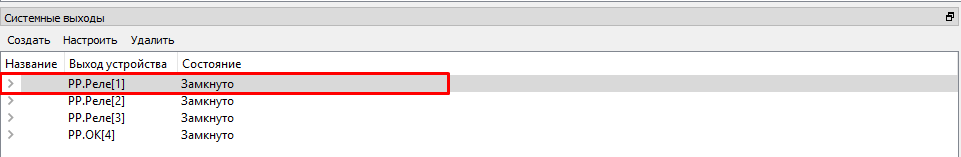

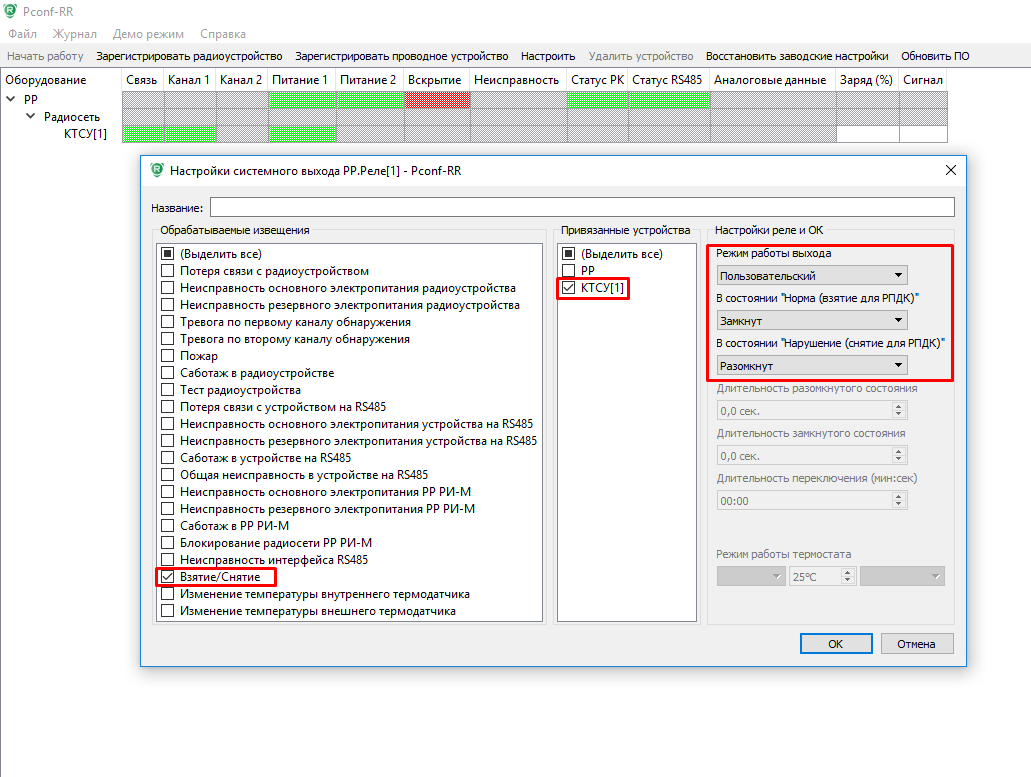

2. Системные выходы  -  провести настройку РР.Реле(1):

- Обрабатываемые извещения - Взятие/Снятие;

- Привязанные устройства - КТСУ(1);

- Режим работы выхода - Пользовательский ( для Астра-РИ-М РПДК: Взятие - Замкнут; Снятие - Разомкнут);

- ОК.

рис. 2

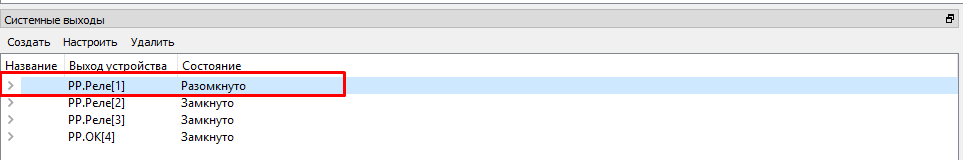

3. Нажать кнопку "Снятие" Астра-РИ-М РПДК

РР.Реле(1) - Разомкнуто.

рис. 3

4. Нажать кнопку "Взятие" Астра-РИ-М РПДК

РР.Реле(1) - Замкнуто.

рис. 4
