Астра-РИ-М РР можно использовать как простейший термостат, управляющий нагревательными/охладительными приборами, для поддержания температуры в помещении в заданном диапазоне с использованием датчика температуры Астра-3731.

Принцип работы термостата:

- Если вы управляете нагревательным прибором и замыкание реле включает его, то в поле Режим работы термостата необходимо выбрать критерий Меньше и действие Замкнуть. В этом случае реле замкнется при температуре на 2 градуса ниже установленной и разомкнется при температуре на 1 градус выше установленной.

- Если вы управляете охладительным прибором и замыкание реле включает его, то в поле Режим работы термостата необходимо выбрать критерий Больше и действие Замкнуть. В этом случае реле замкнется при температуре на 2 градуса выше установленной и разомкнется при температуре на 1 градус ниже установленной.

Вы можете инвертировать логику работы термостата, если реле управляет включением нагревательного/охладительного прибора размыканием своей цепи.

Внимание: расширитель Астра-РИ-М РР в режиме термостата корректно работает только с одним датчиком температуры.

Для настройки термостата необходимо:

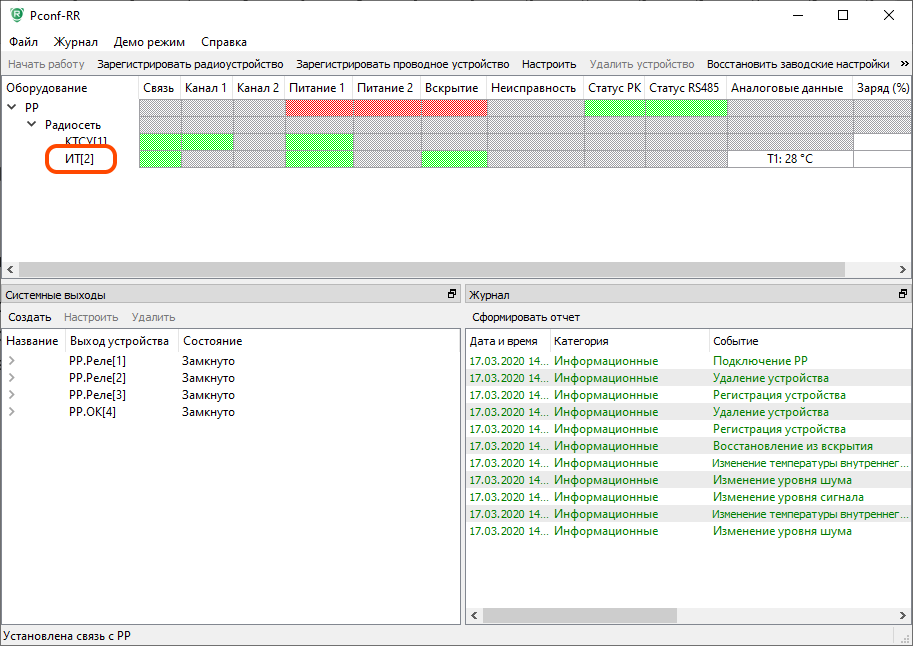

1. Зарегистрируйте датчик температуры Астра-3731

рис. 1

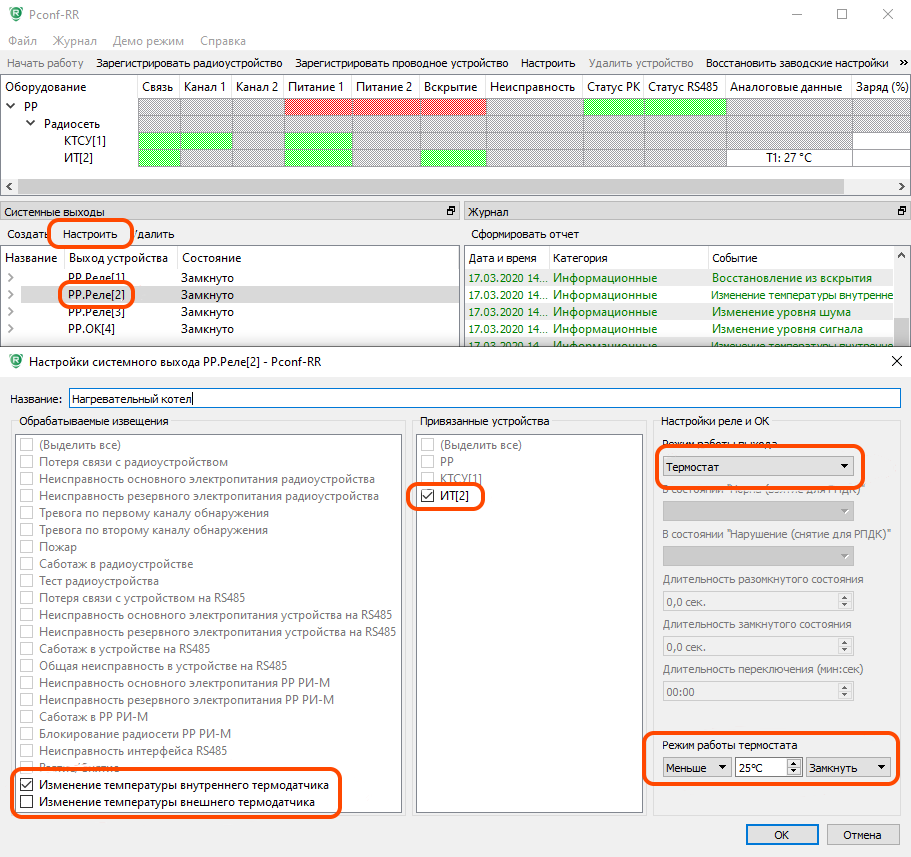

2. В панели Системные выходы нажмите Создать новый выход или выберите мышкой один из существующих выходов и нажмите кнопку Настроить.

В окне настроек выхода выберите режим работы выхода Термостат, обрабатываемое извещение – Изменение температуры внутреннего термодатчика или Изменение температуры внешнего термодатчика (если к клеммам извещателя подключен внешний тепловой датчик стандарта DS18B20), отметьте галочкой температурный извещатель ИТ в окне Привязанные устройства.

В поле Режим работы термостата установите температуру, которую необходимо поддерживать в помещении и состояние реле (замкнуть/разомкнуть), в которое оно должно перейти, если температура стала меньше или больше указанной.

рис. 2
