Контроль температуры

Иногда требуется контроль температуры и оповещение на телефон, когда температура выходит за пределы контролируемых параметров. Для этого есть сценарий: "Контроль температуры (2 порога)" для контроля понижения и повышения температуры сверх установленных значений.

Рассмотрим частный случай когда необходимо контролировать понижение температуры ниже 10 градусов.

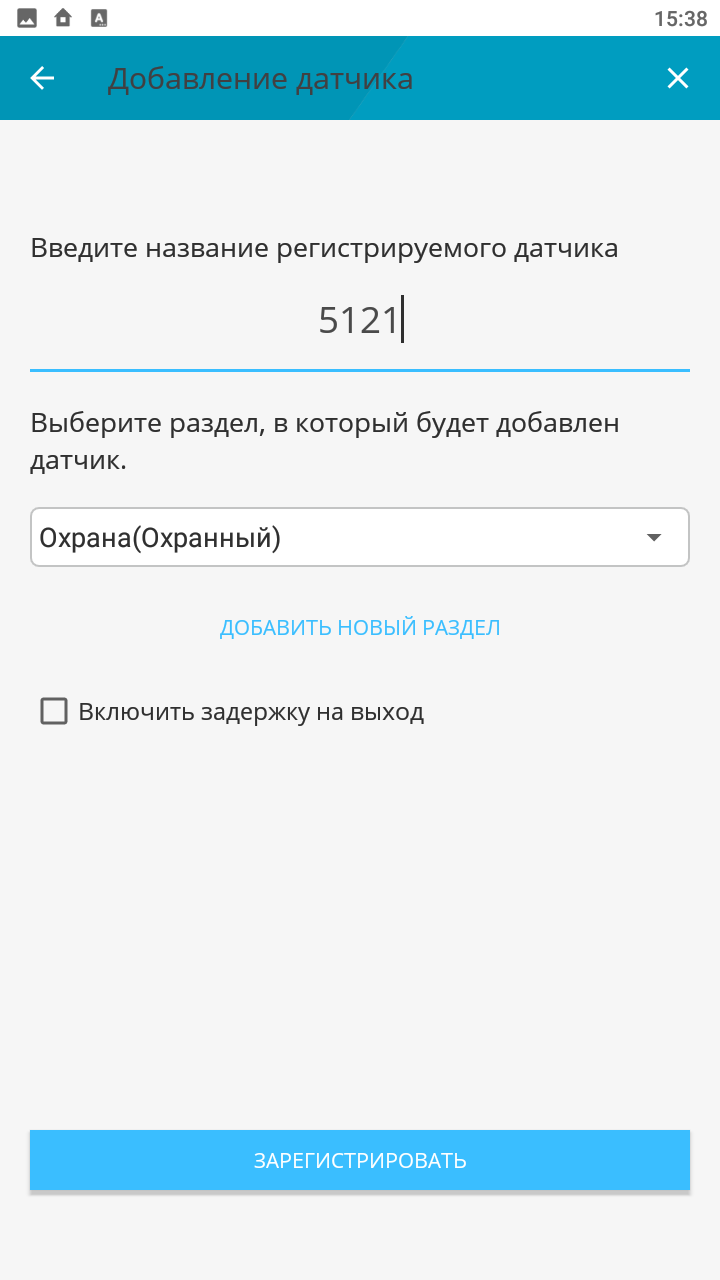

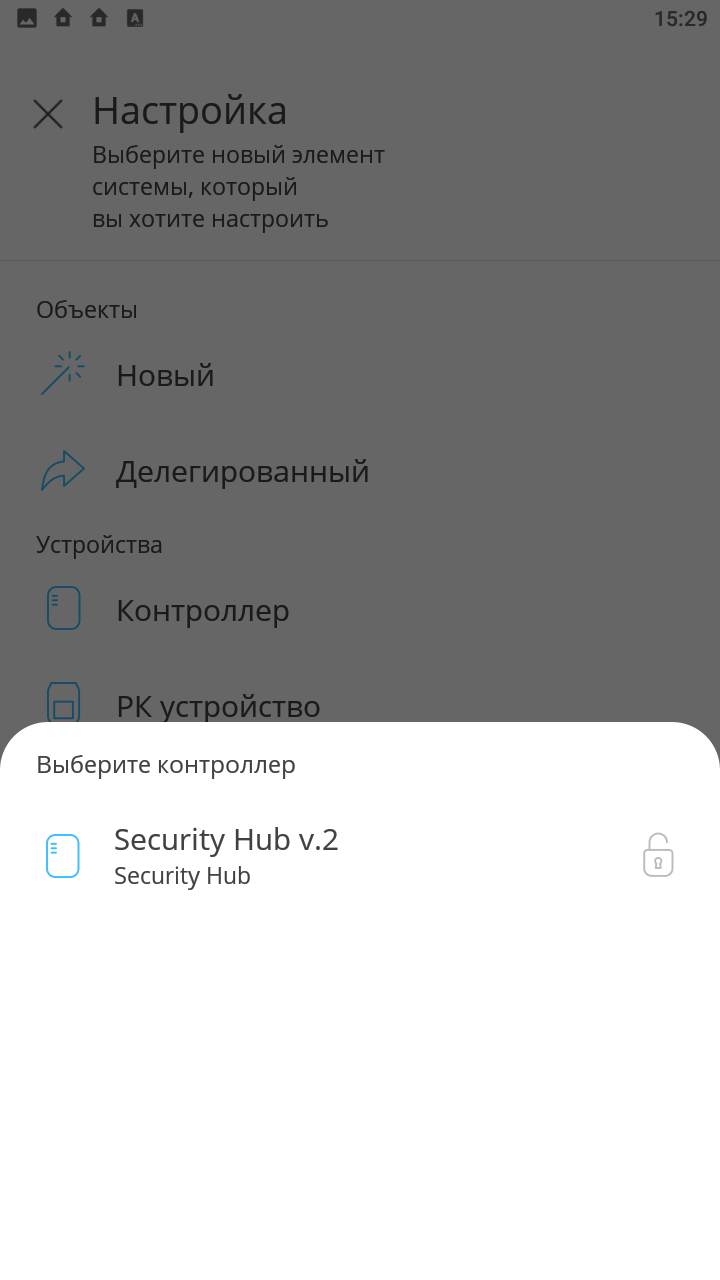

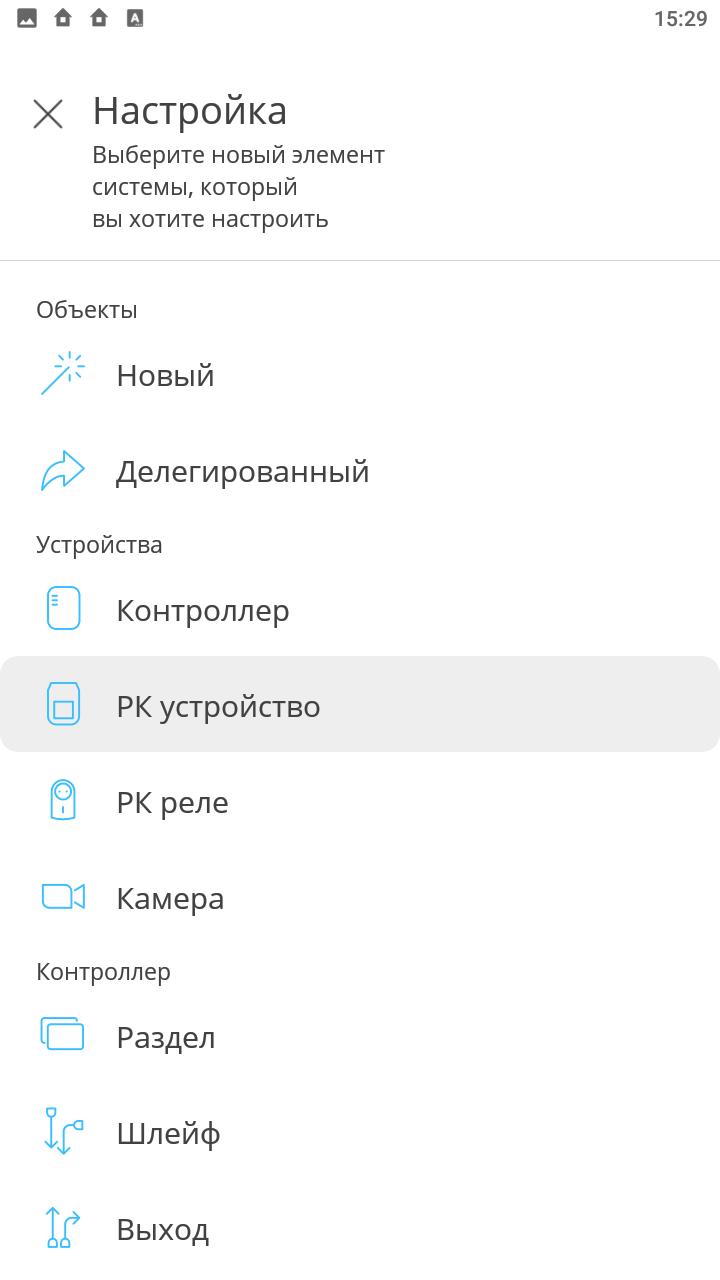

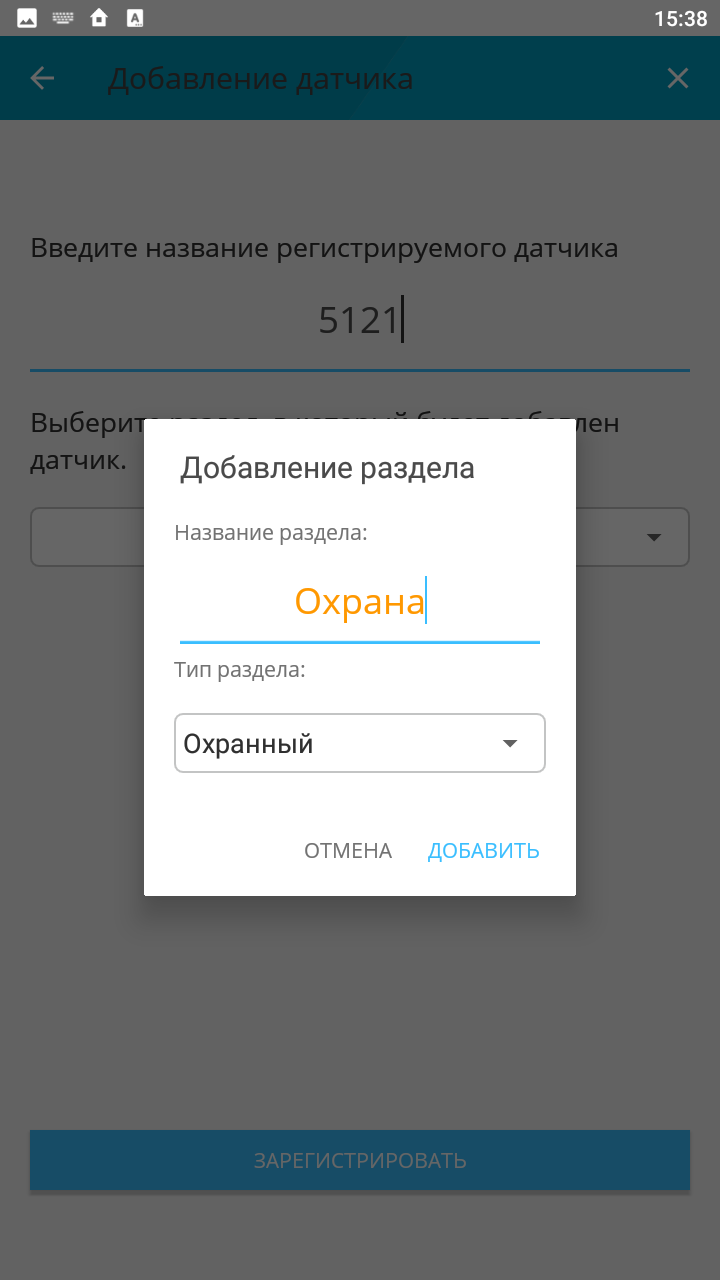

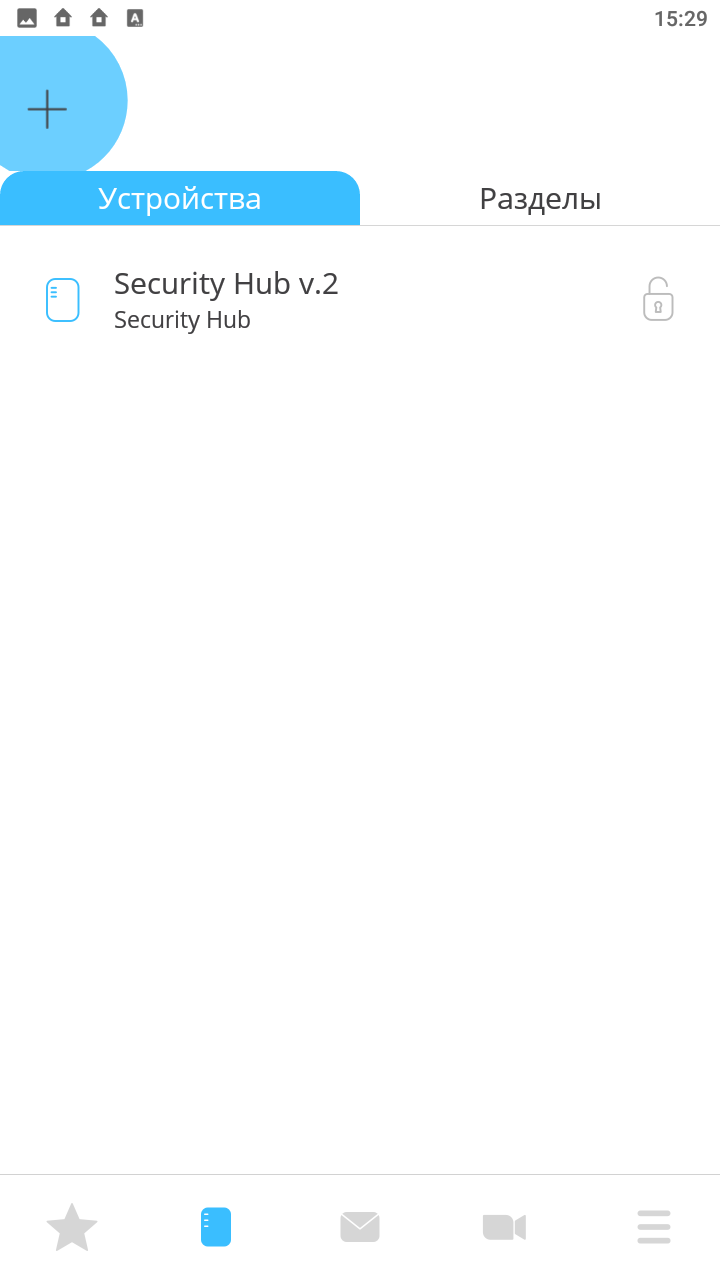

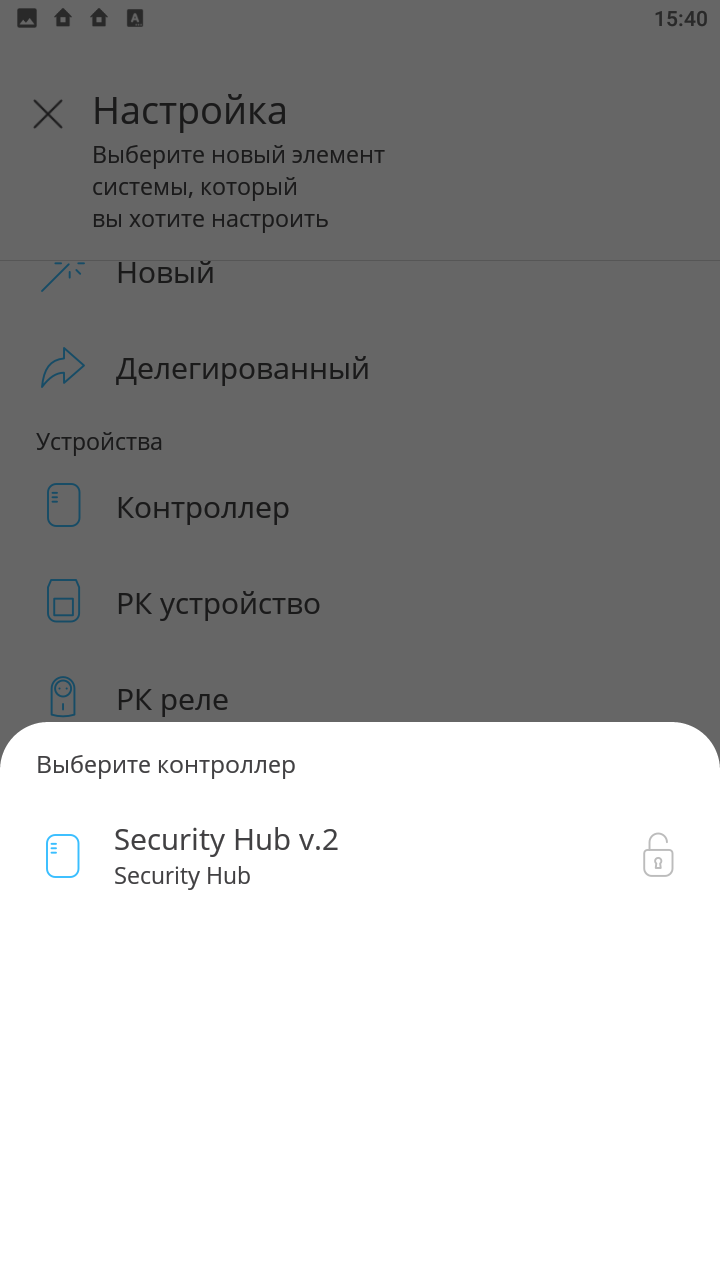

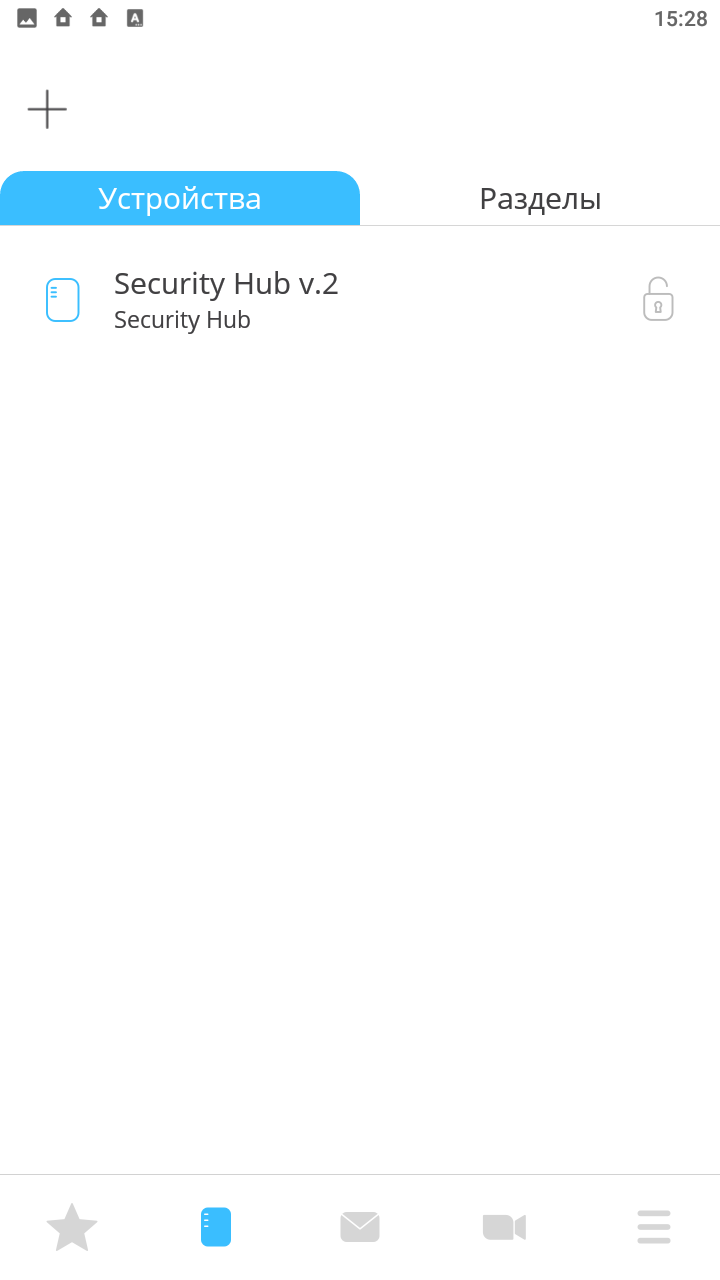

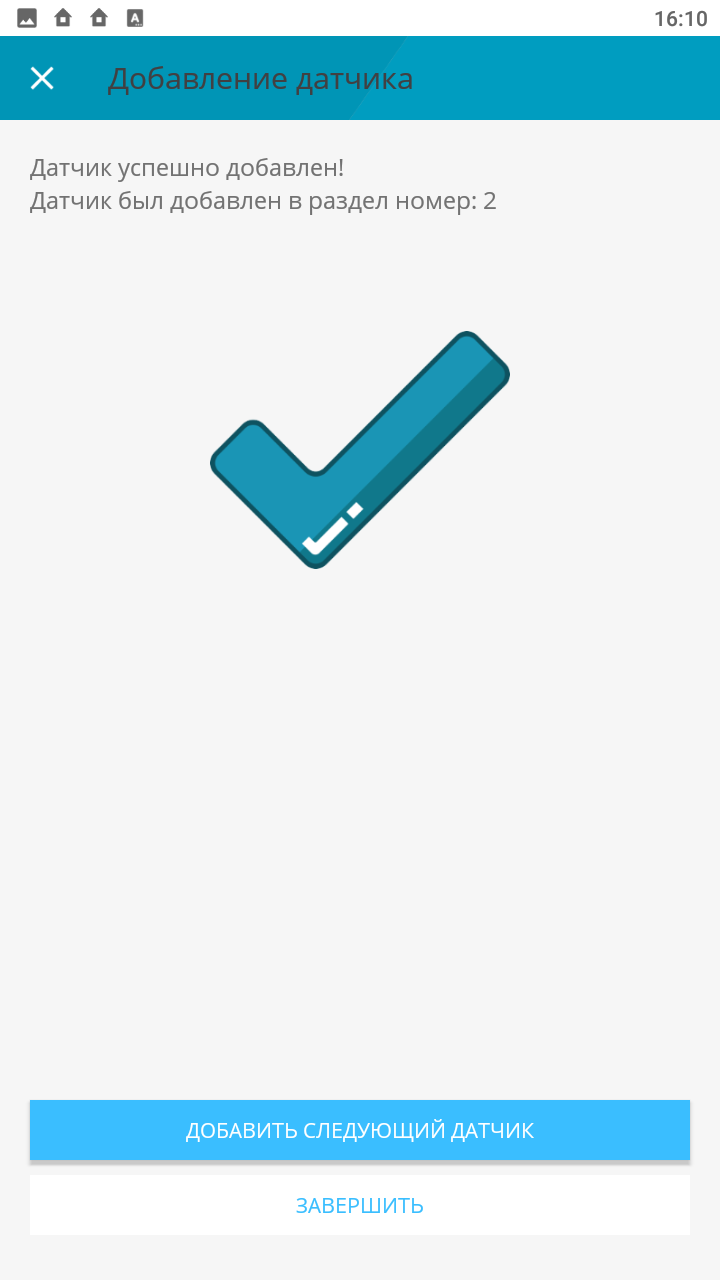

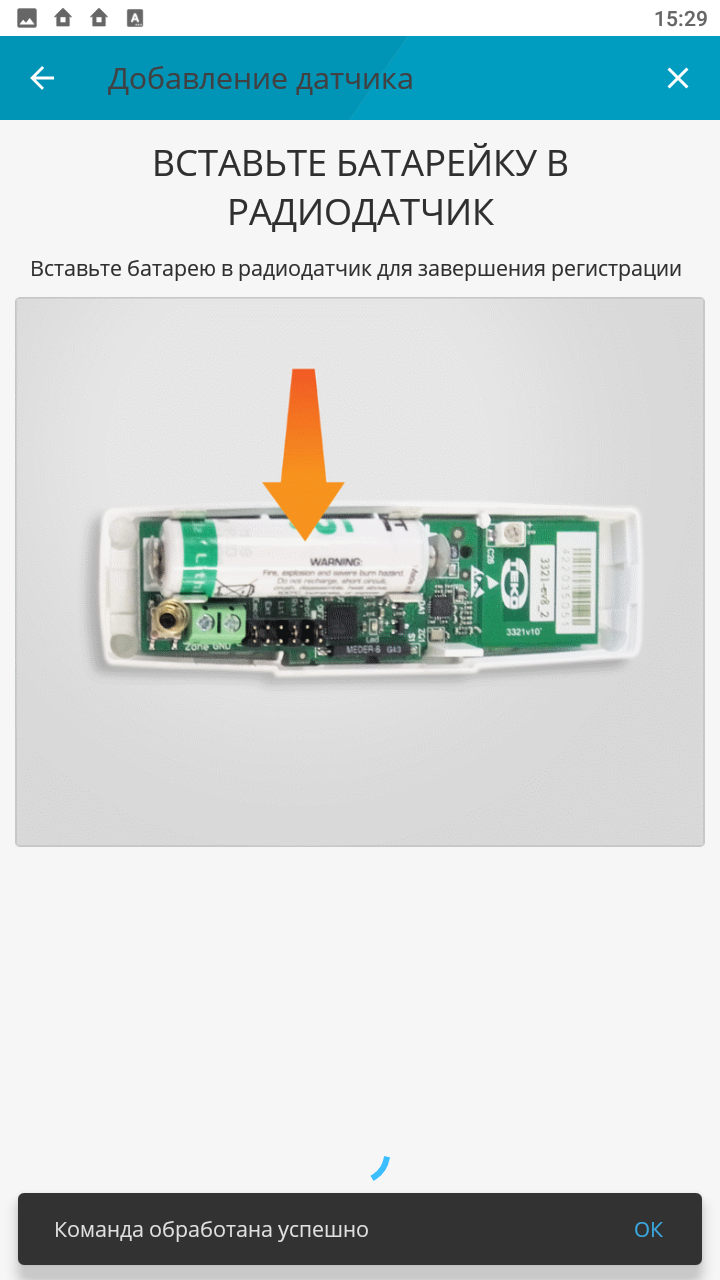

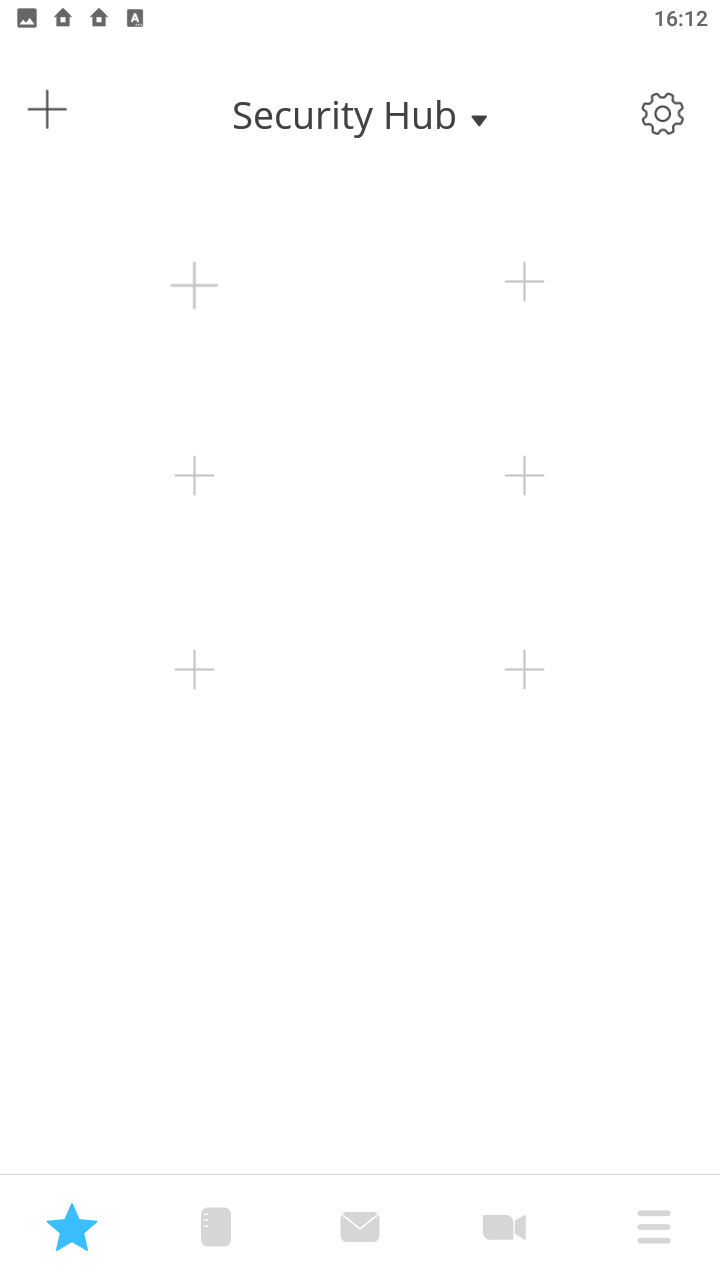

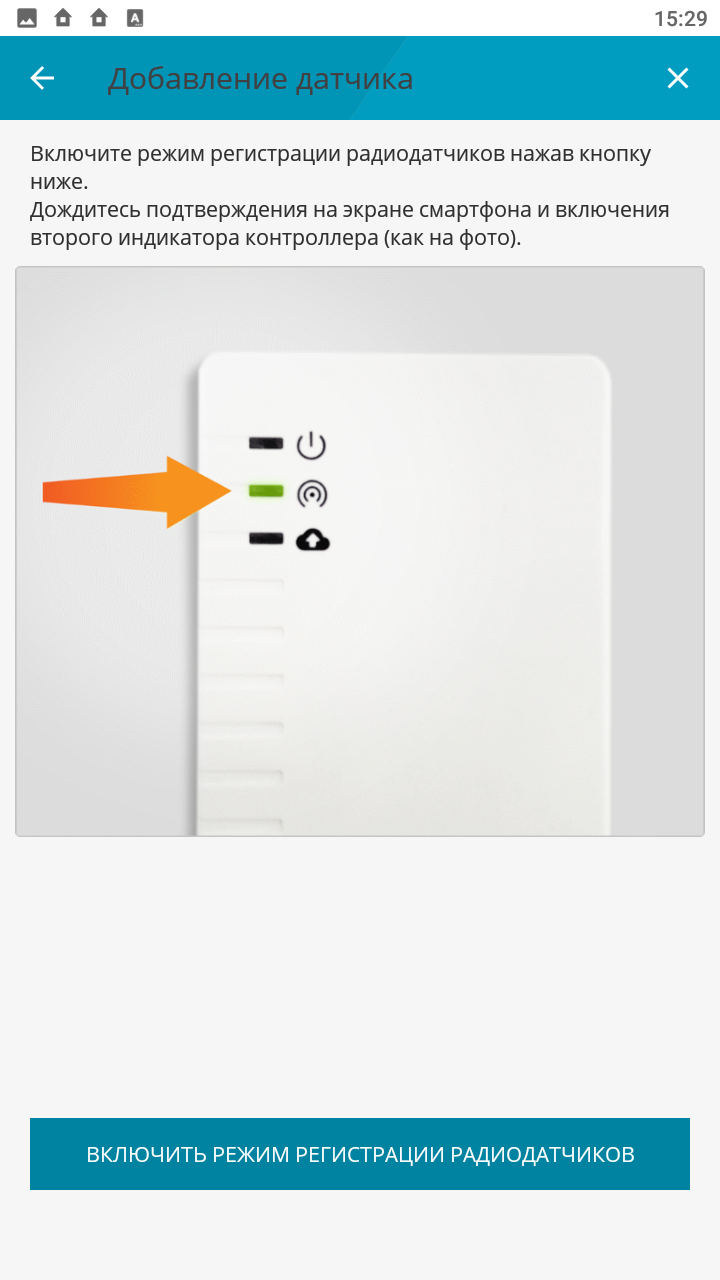

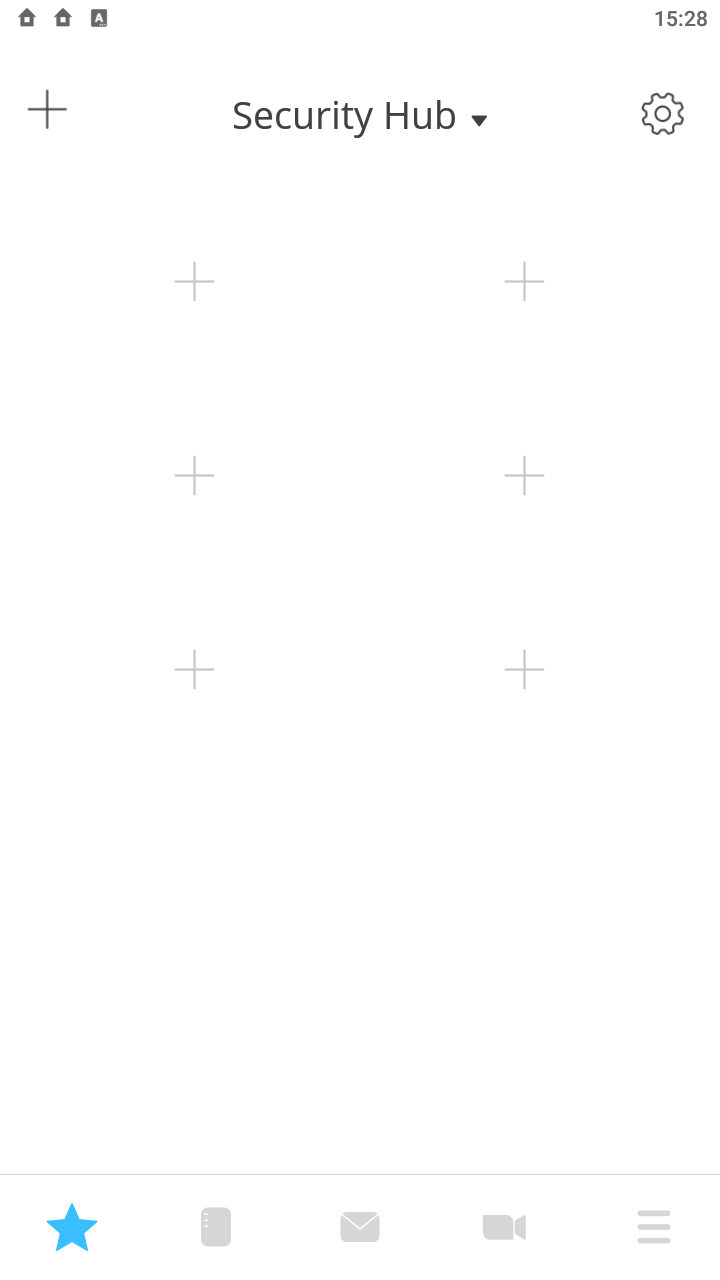

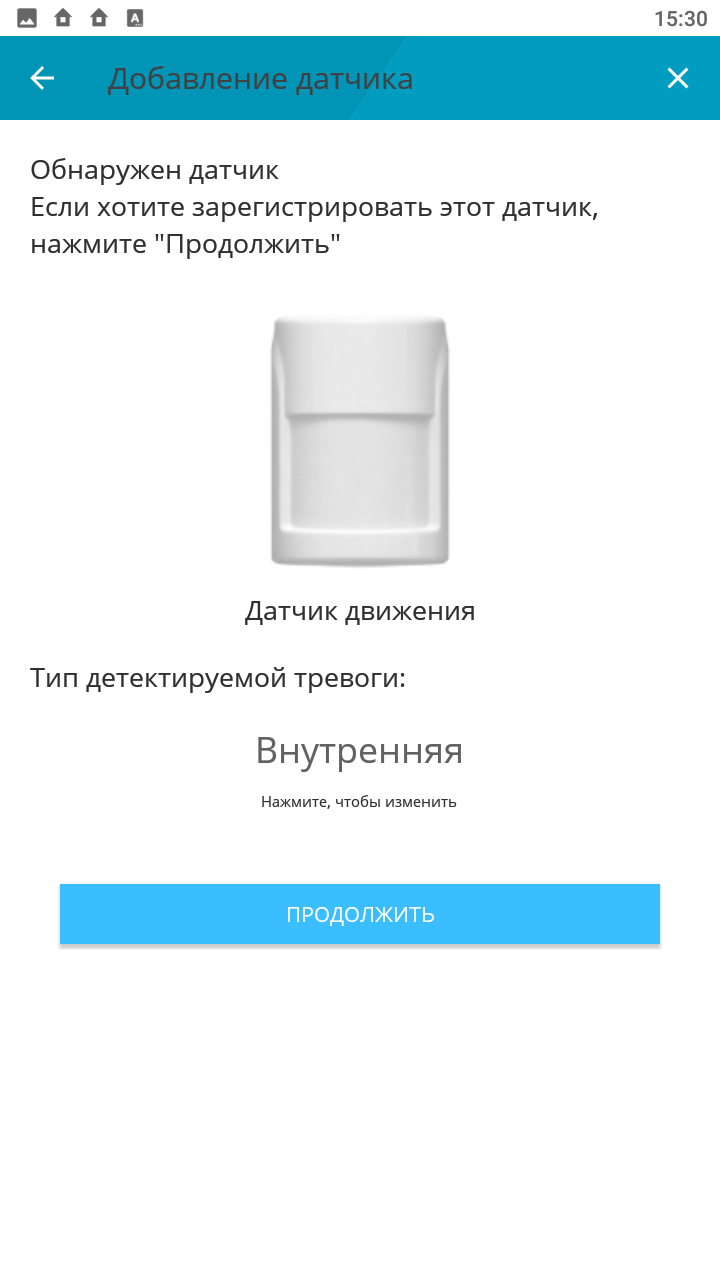

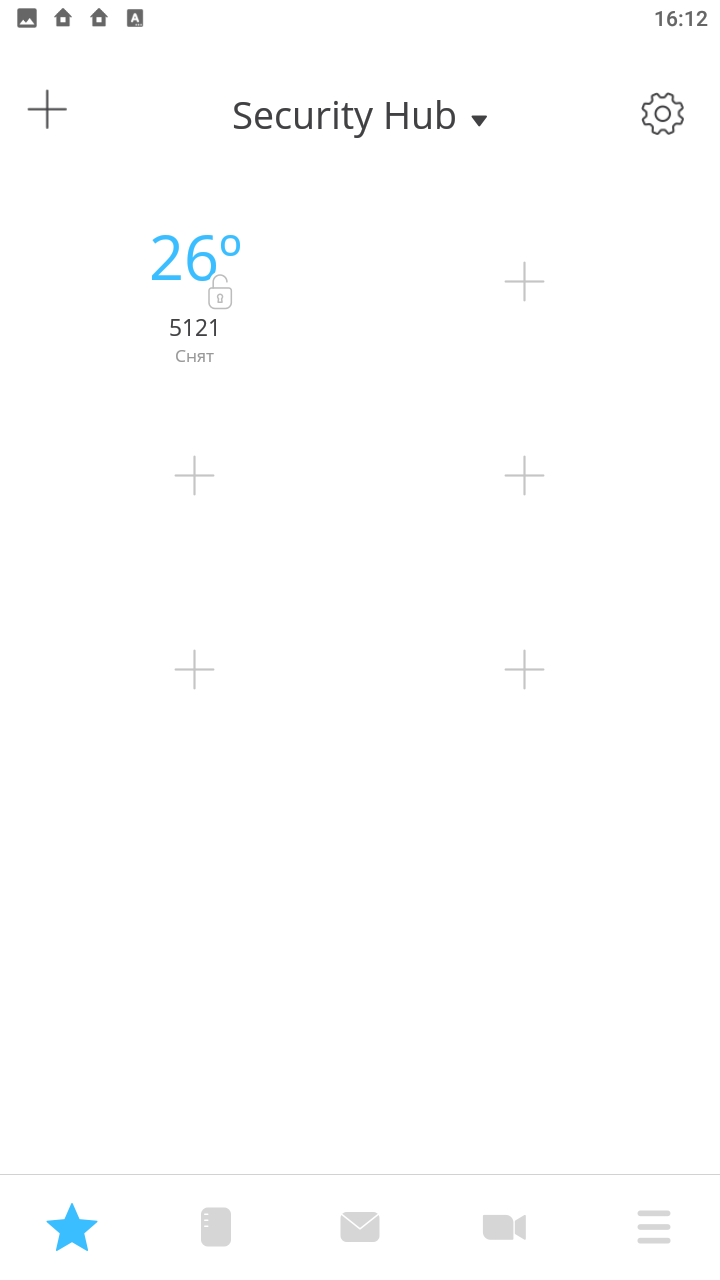

Первым делом добавим датчик с температурным контролем, к примеру датчик Астра-5121 из базового комплекта:


рис. 1рис. 2рис. 3




рис. 4рис. 5рис. 6




рис. 7рис. 8рис. 9




рис. 10рис. 11рис. 12

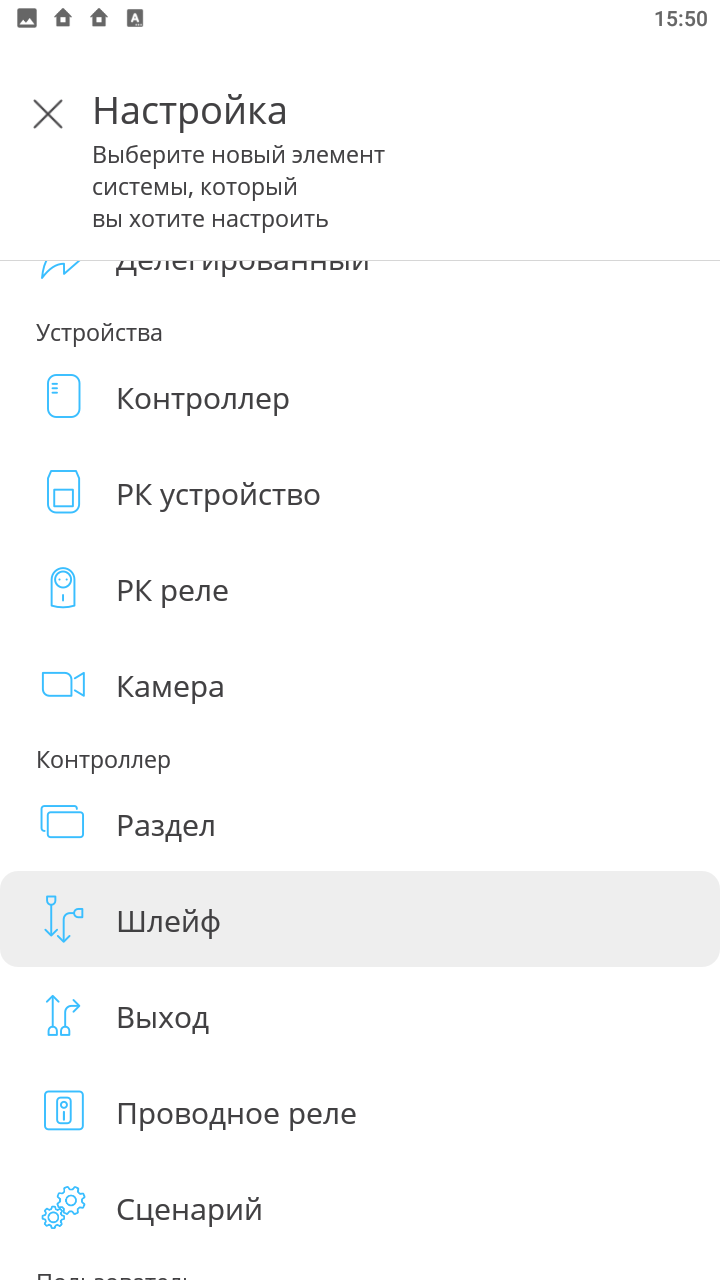

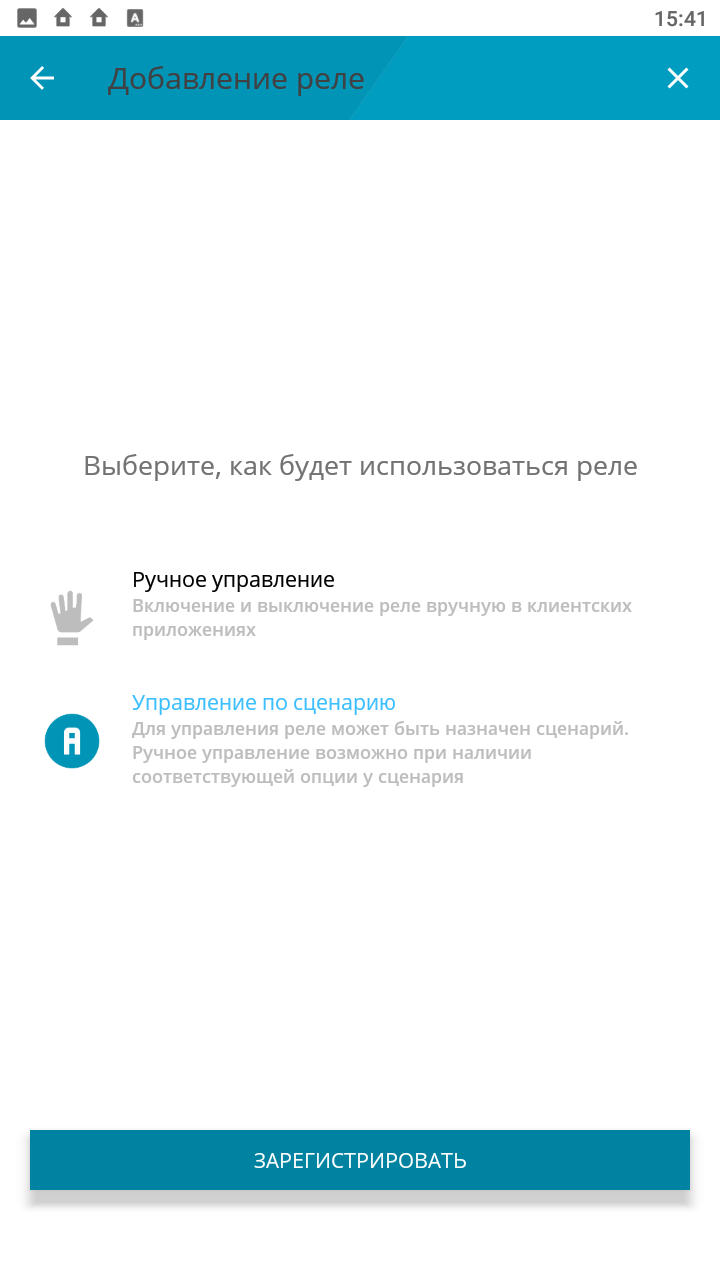

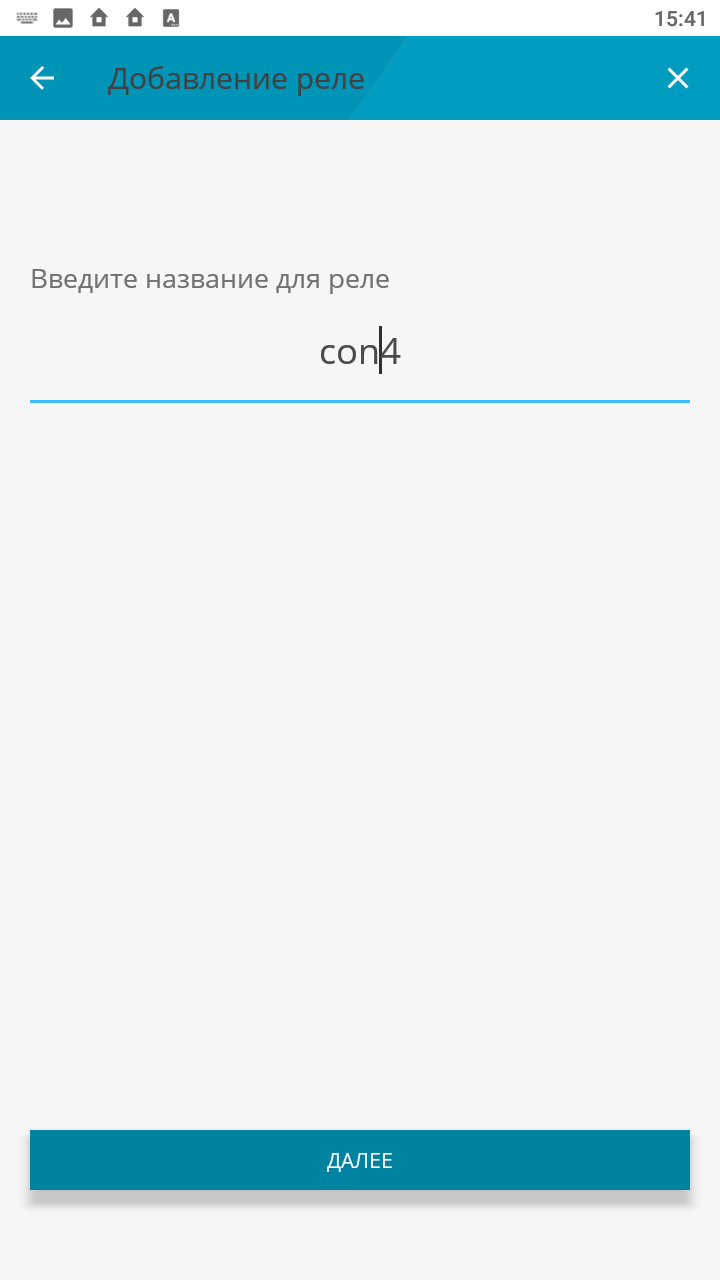

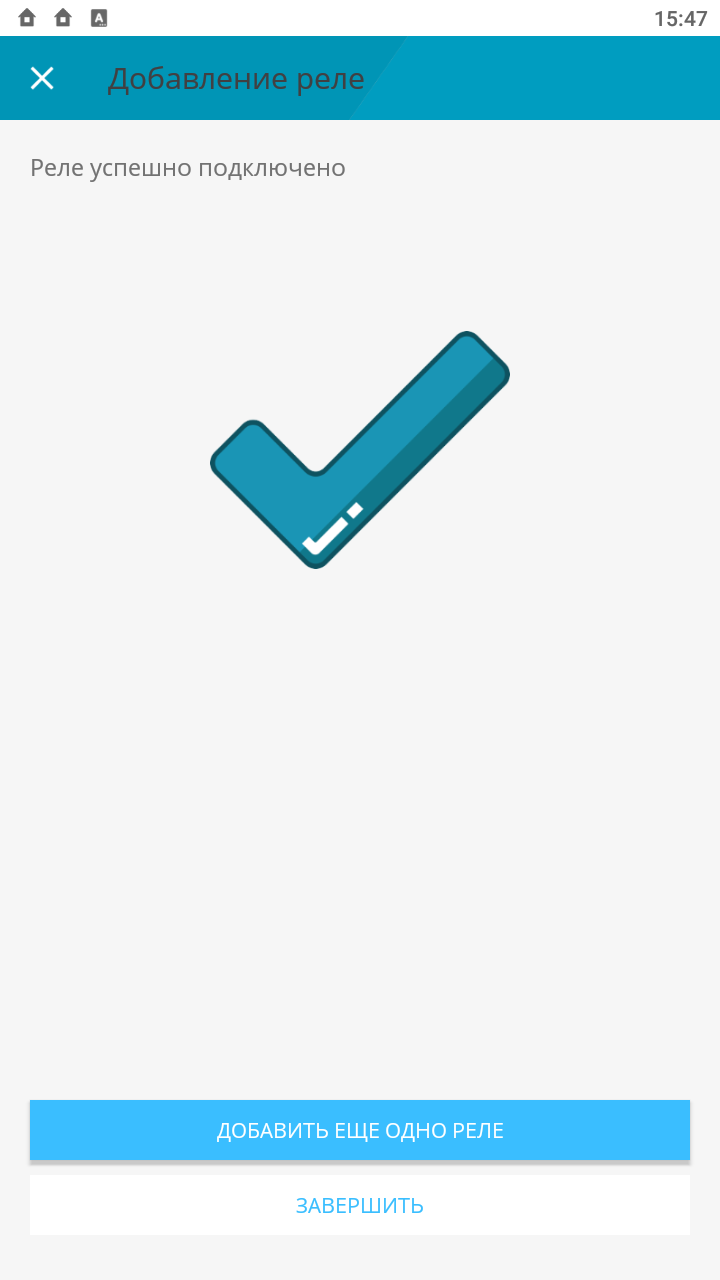

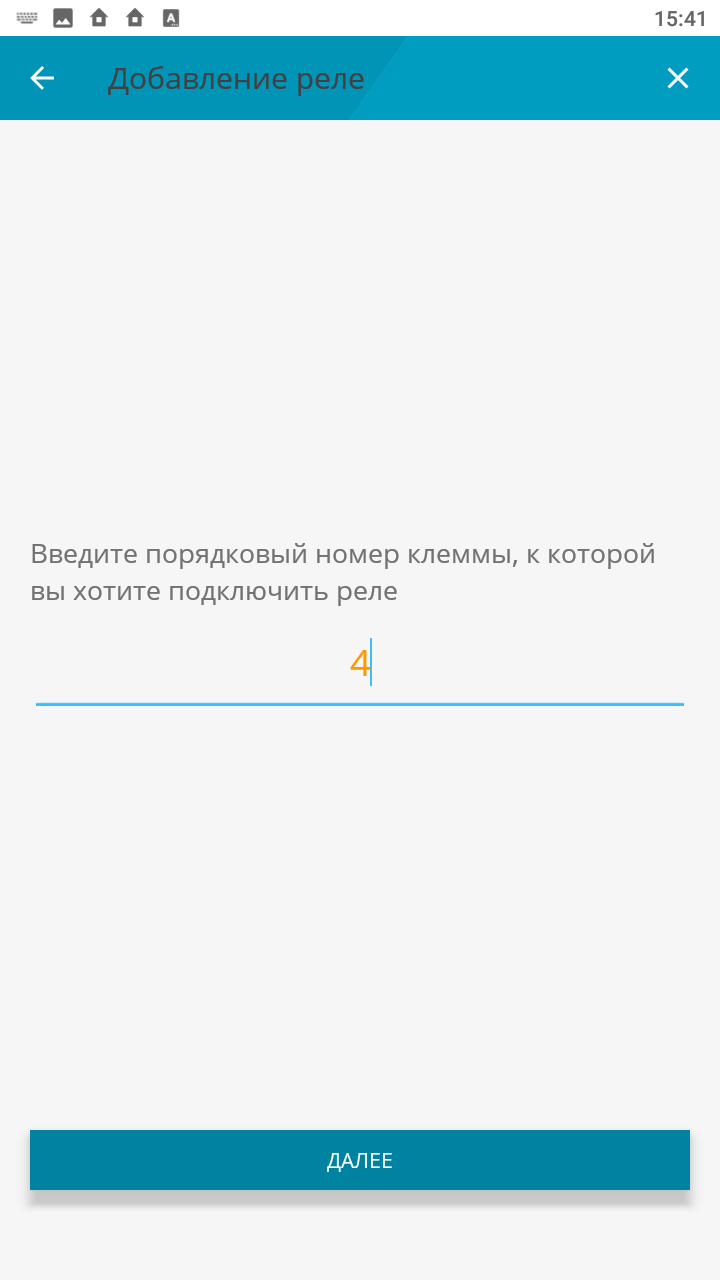

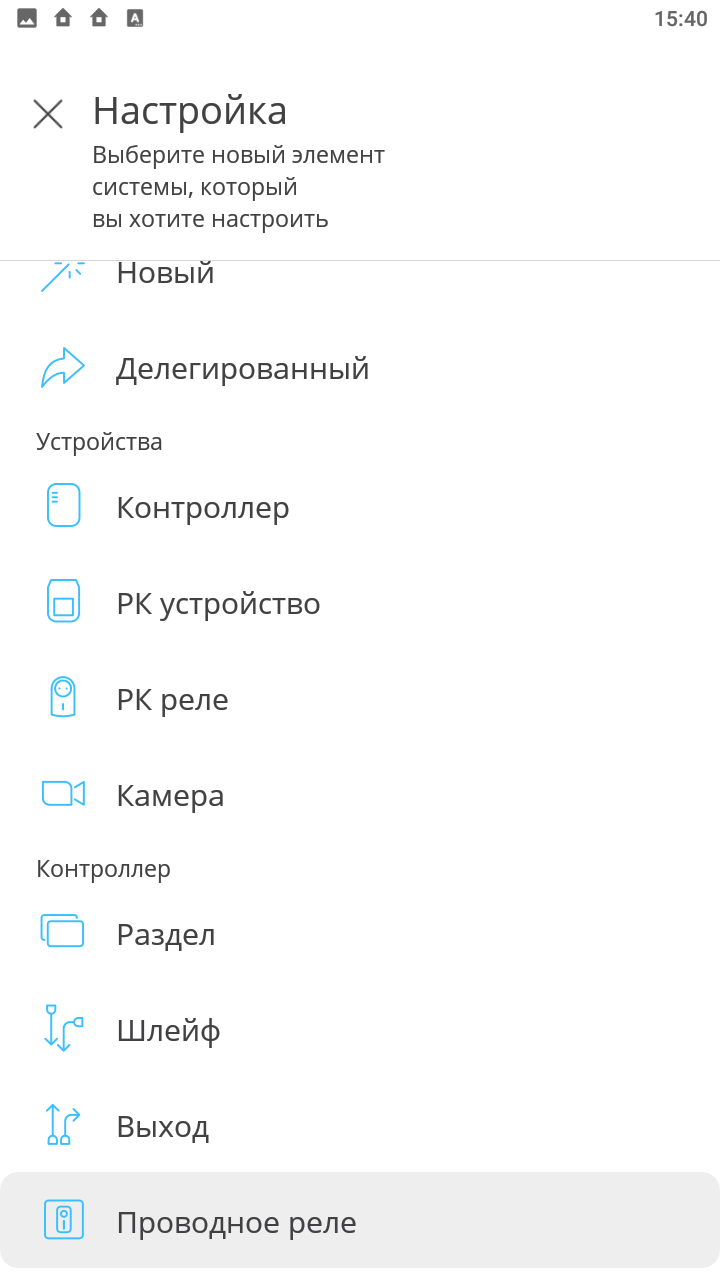

Далее создадим проводное реле управляемое по сценарию:


рис. 13рис. 14рис. 15




рис. 16рис. 17рис. 18

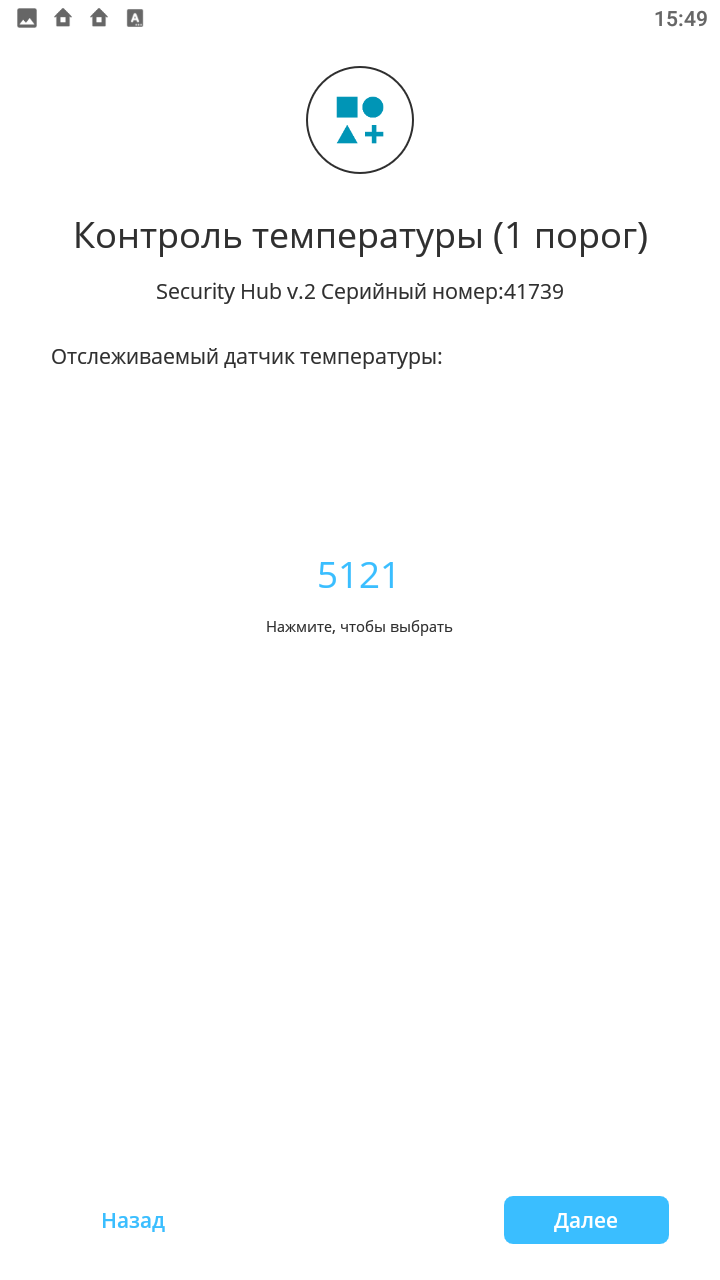

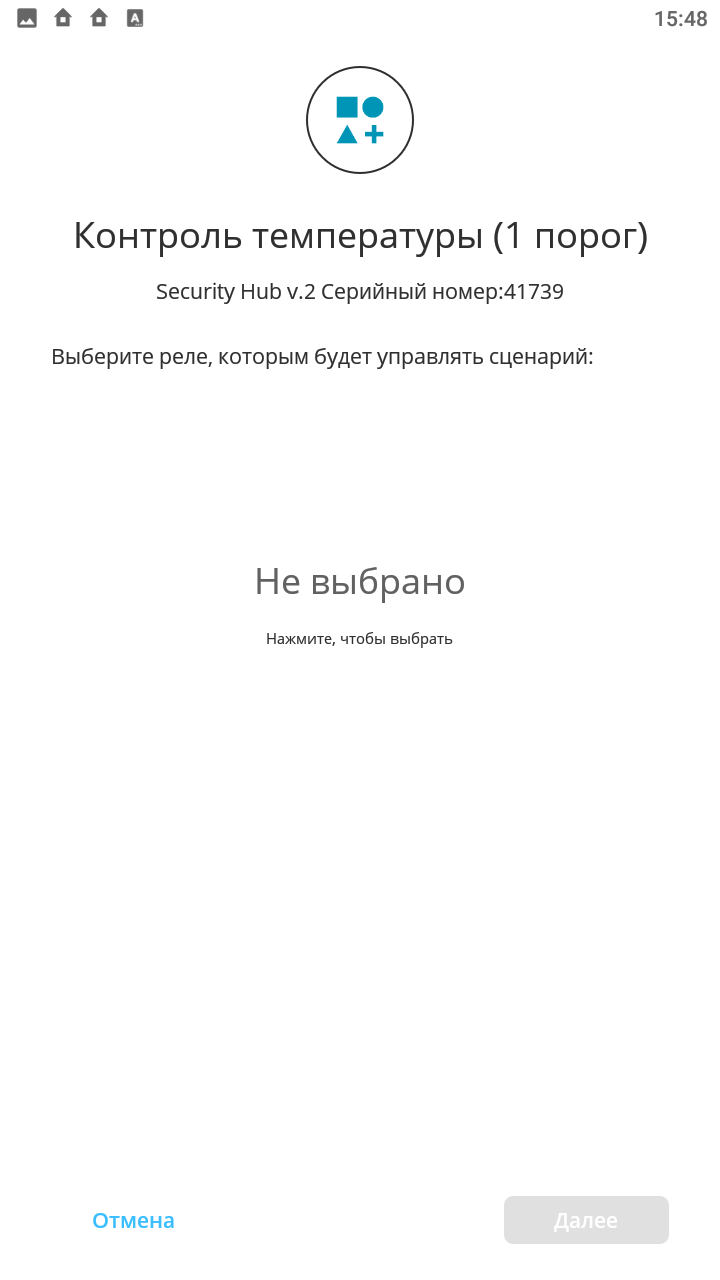

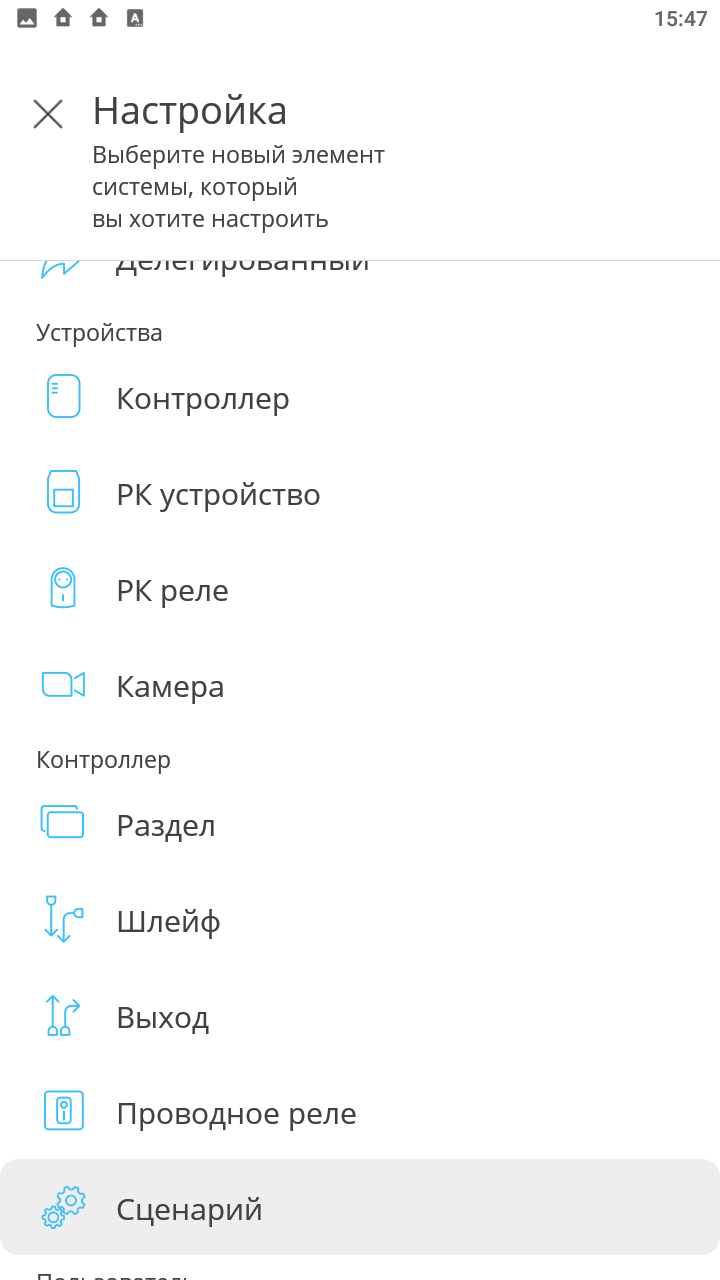

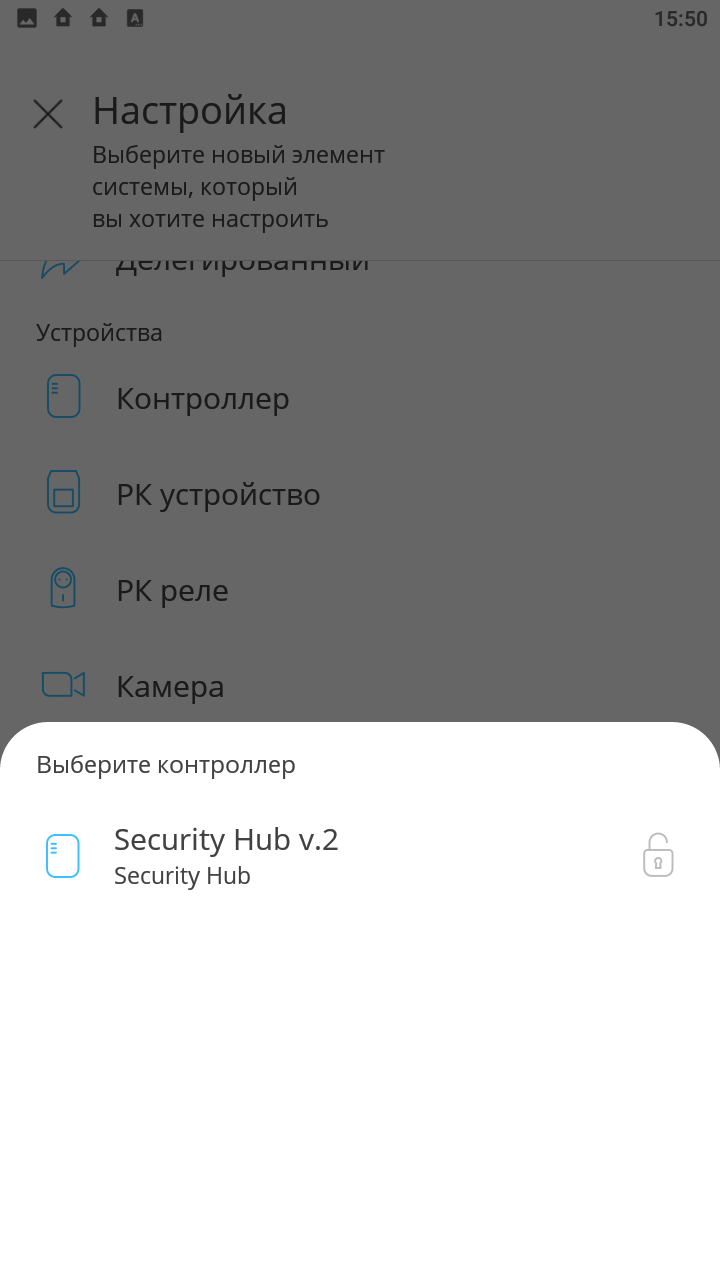

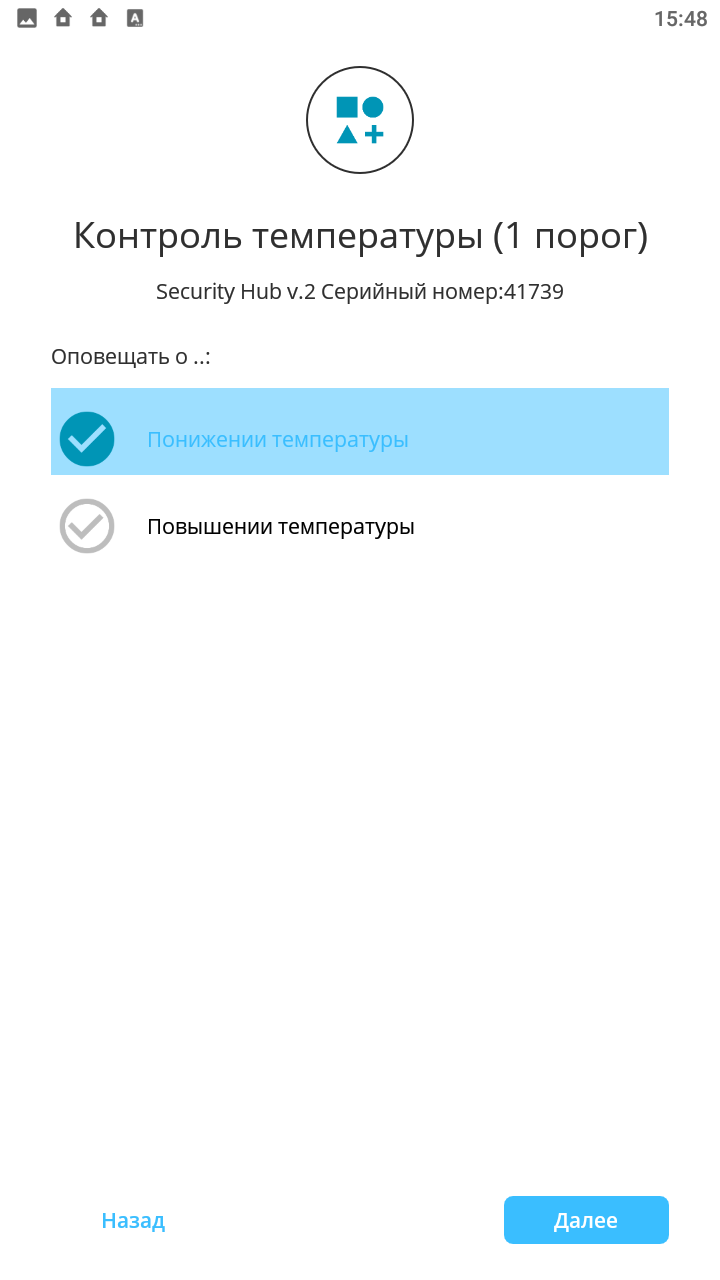

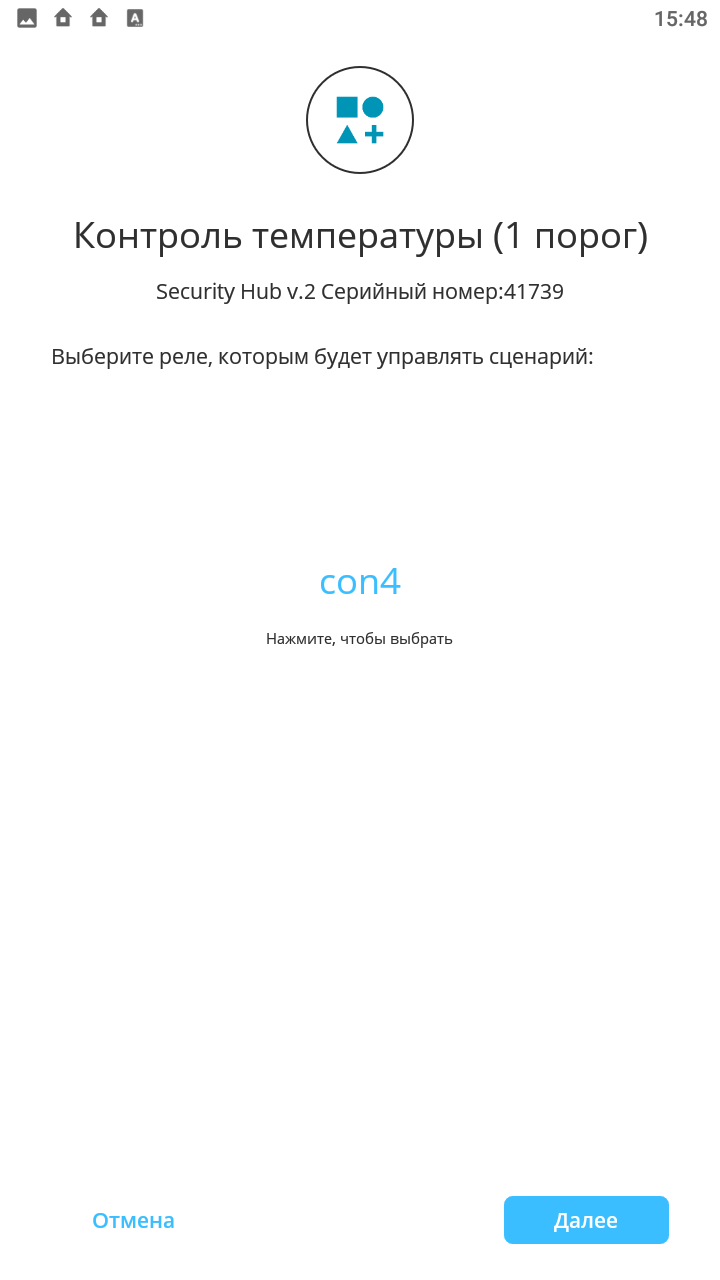

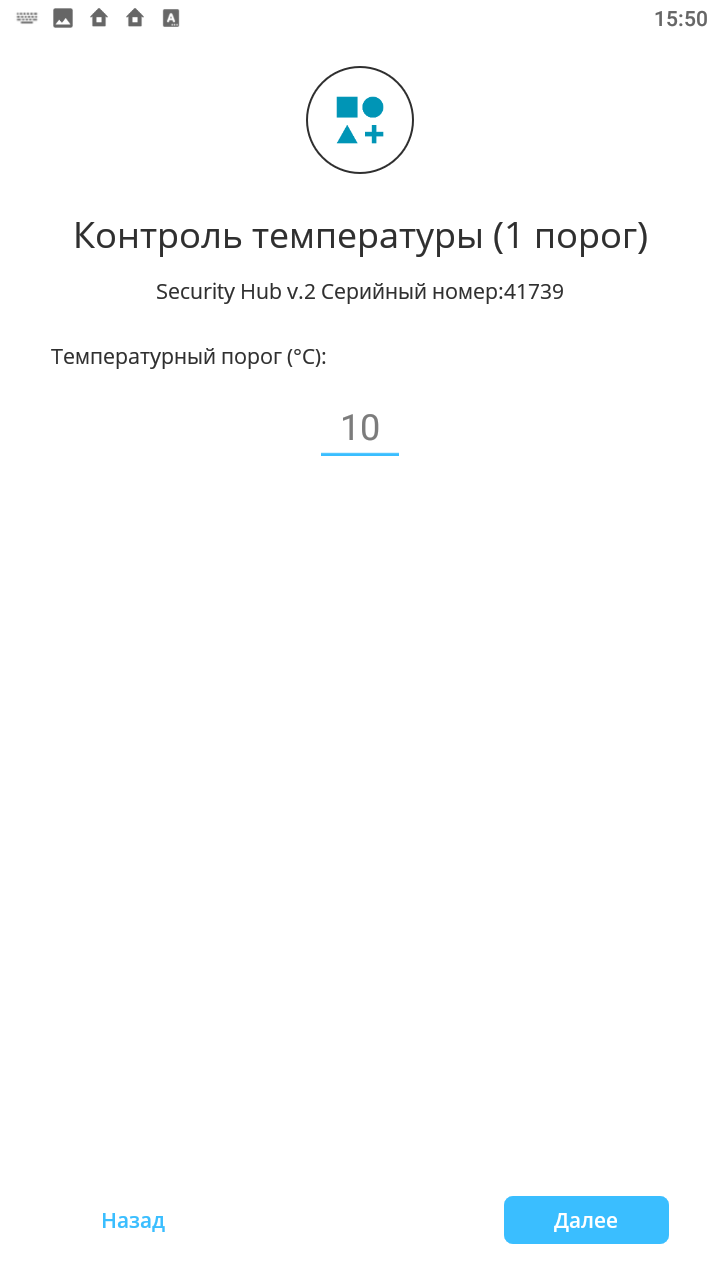

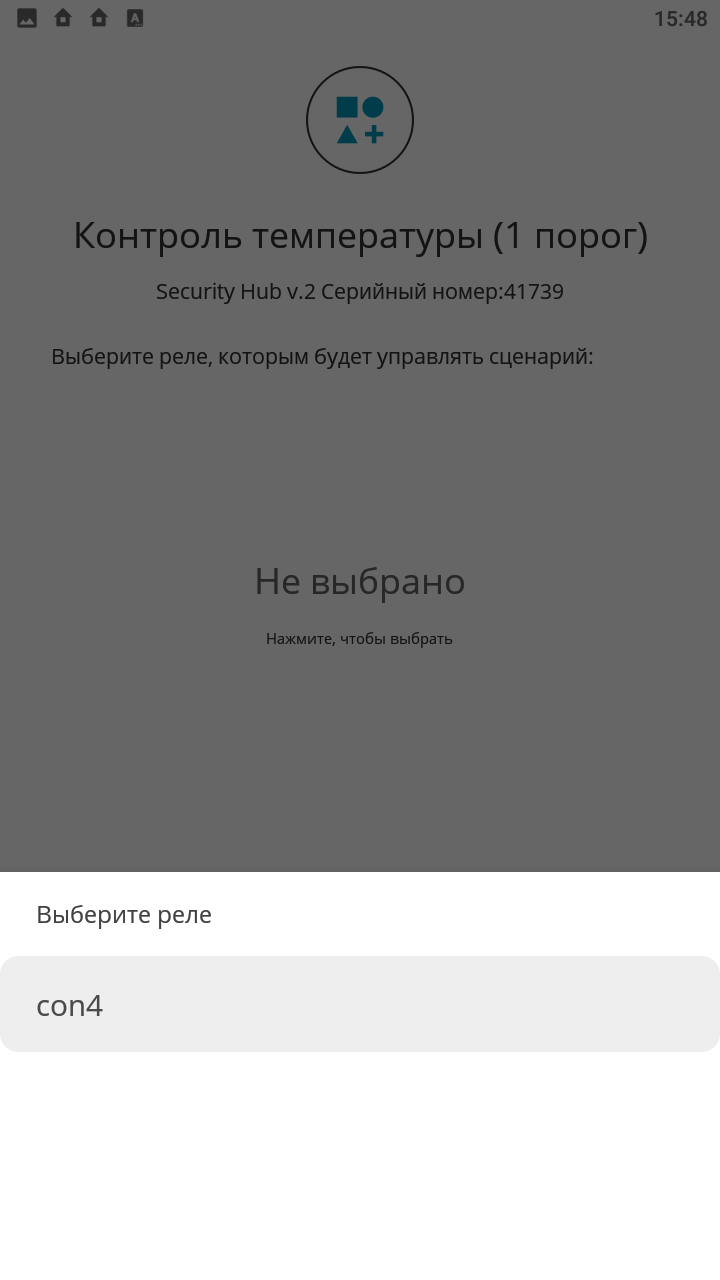

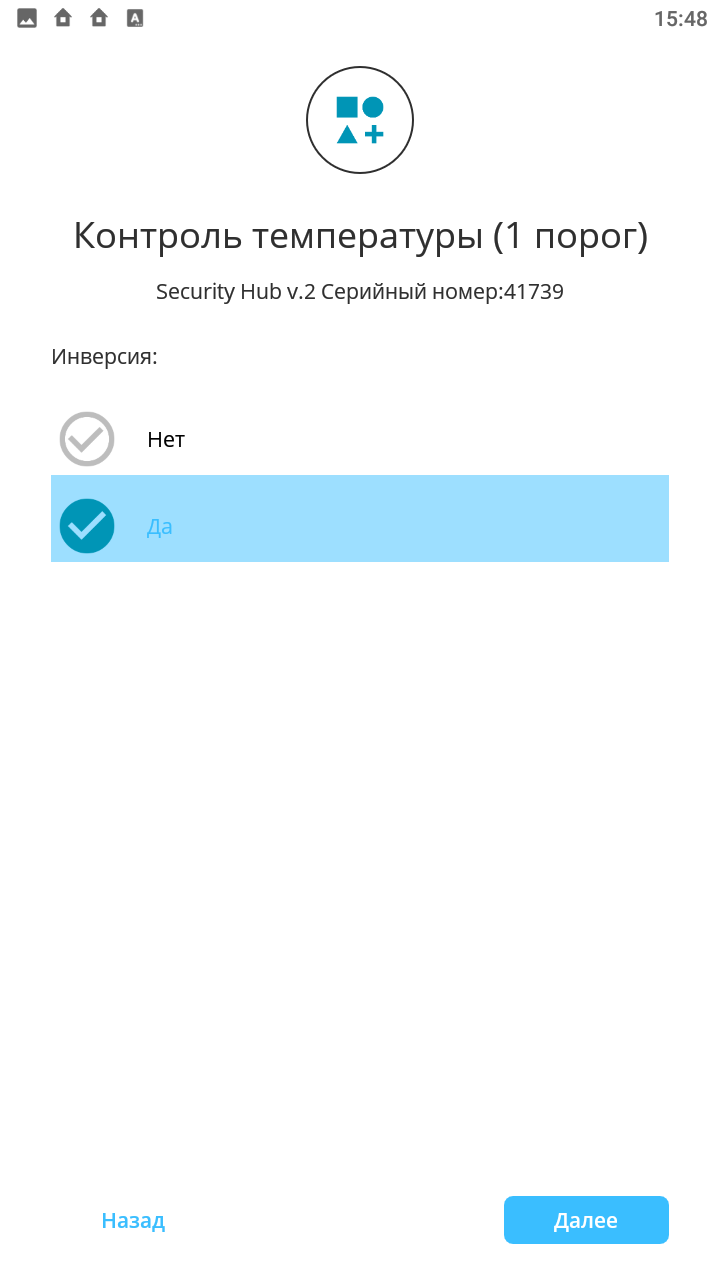

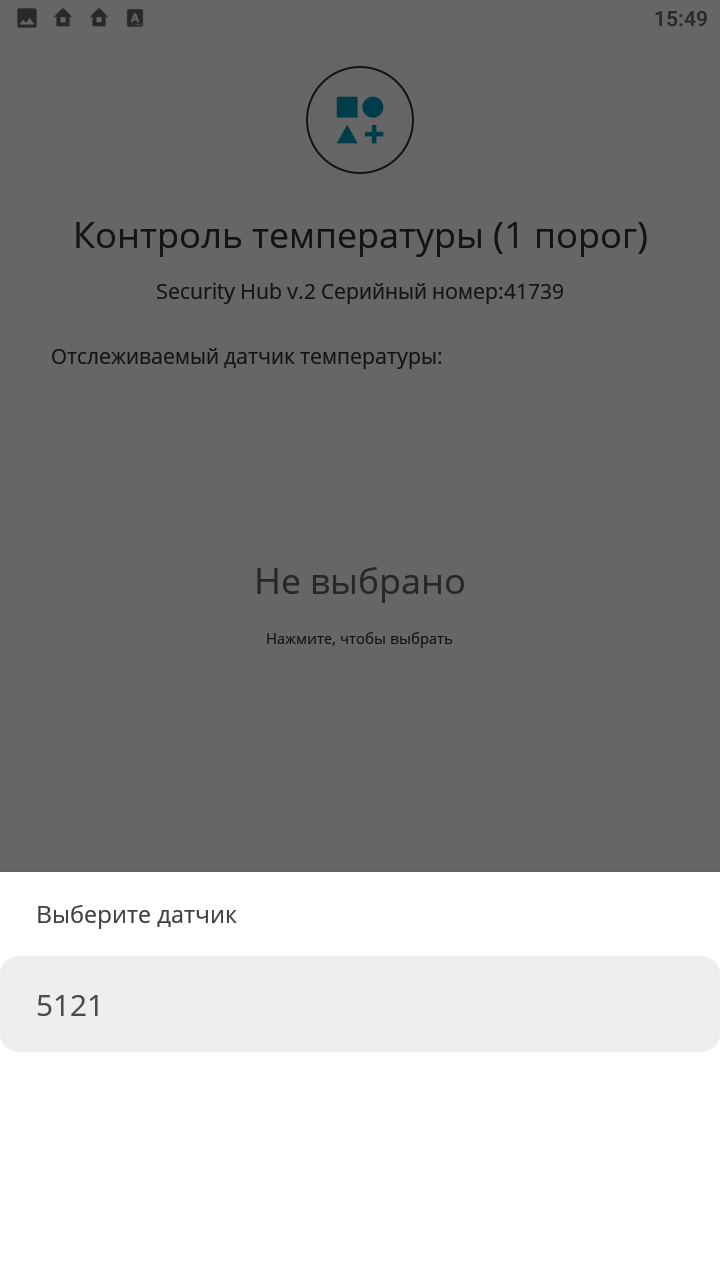

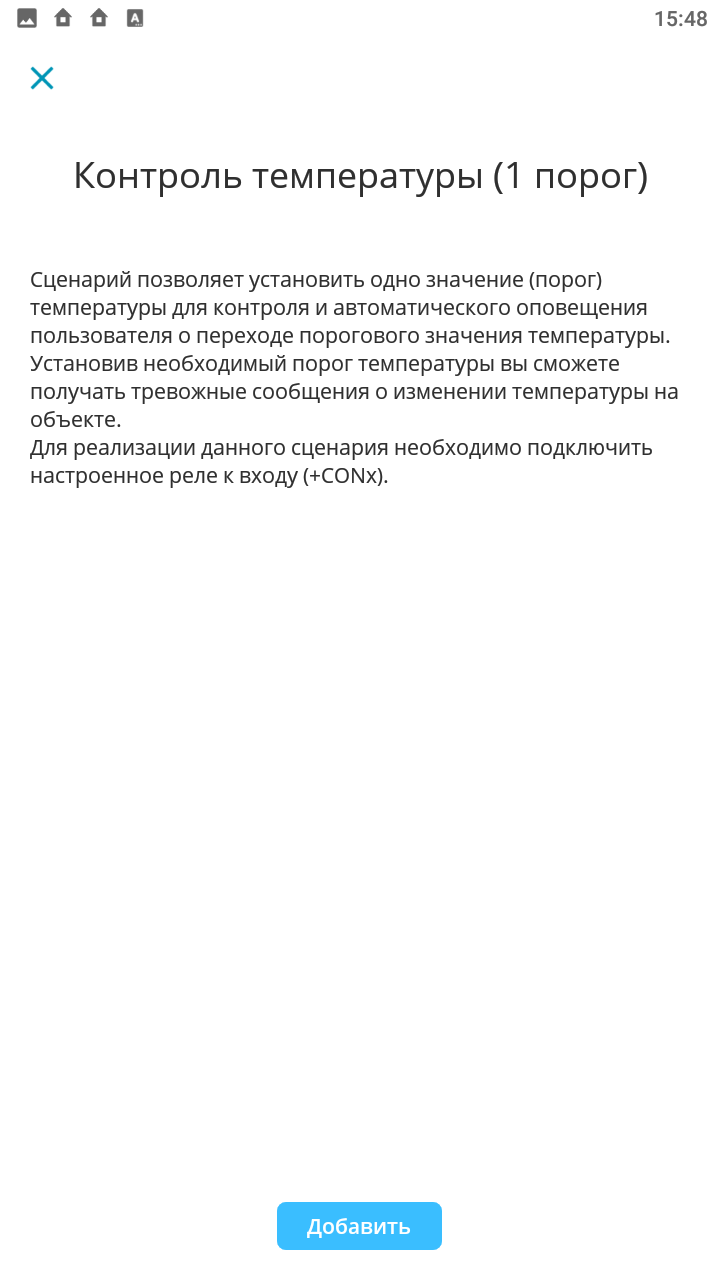

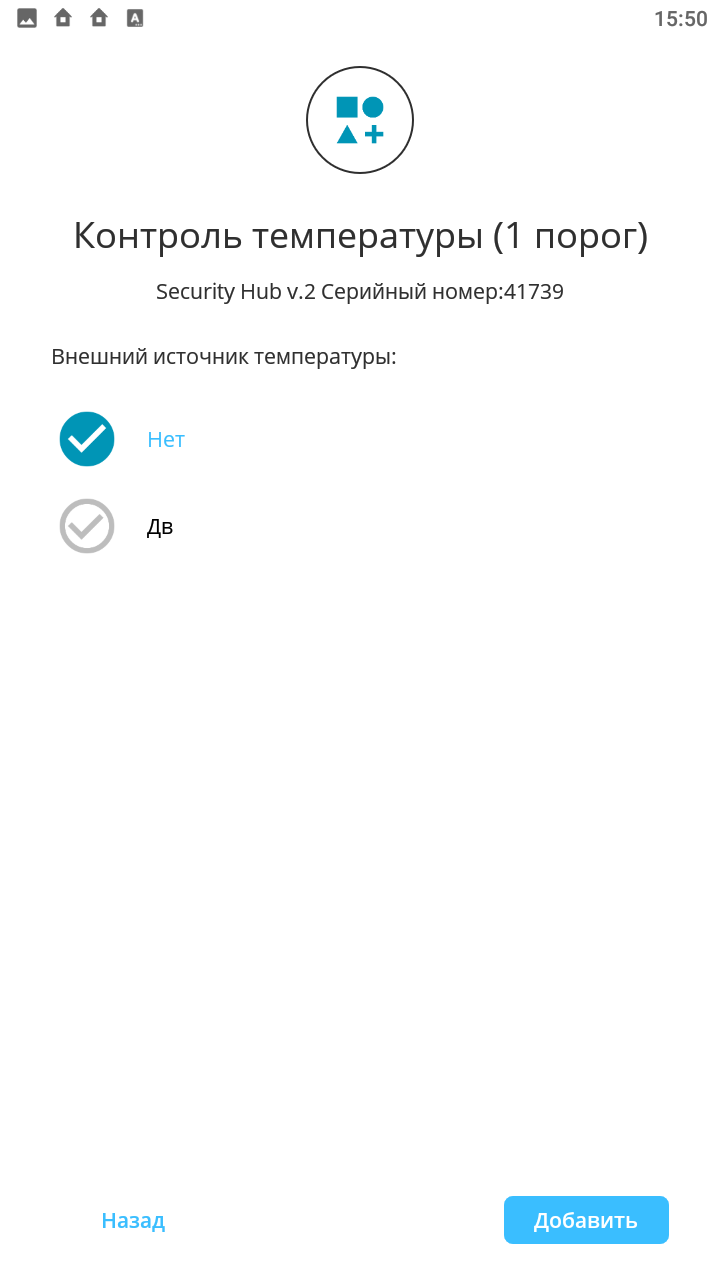

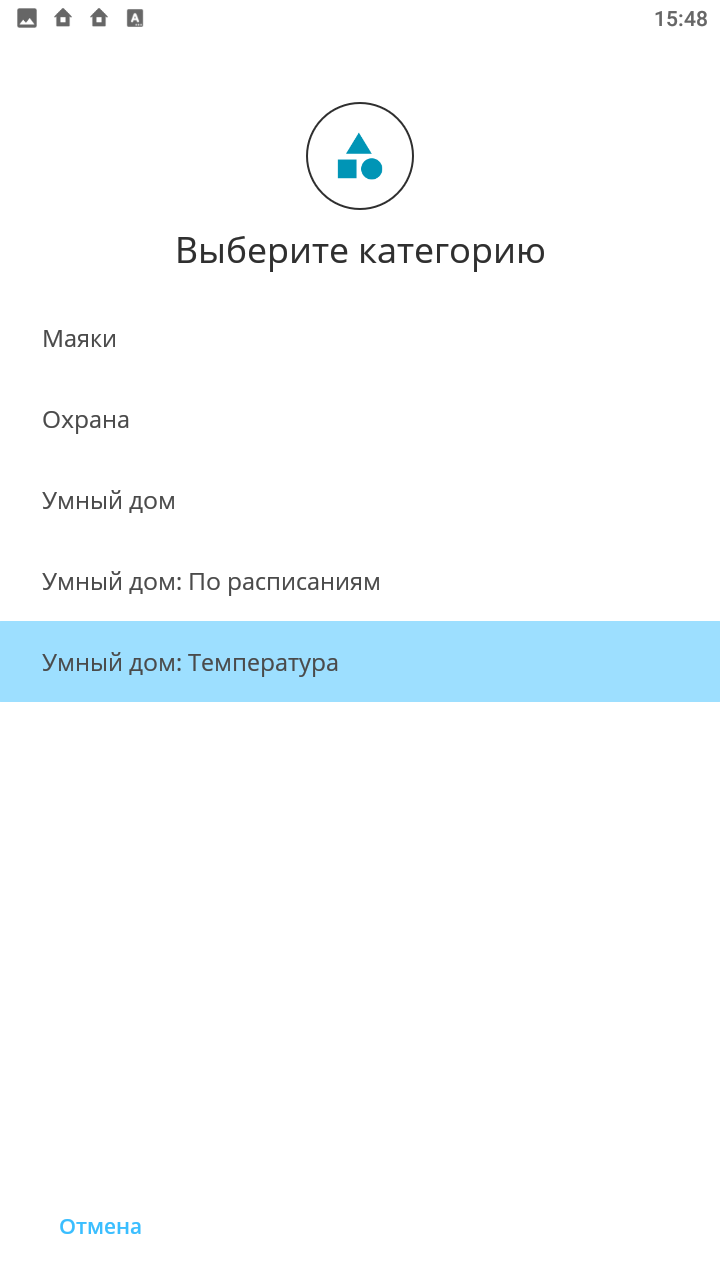

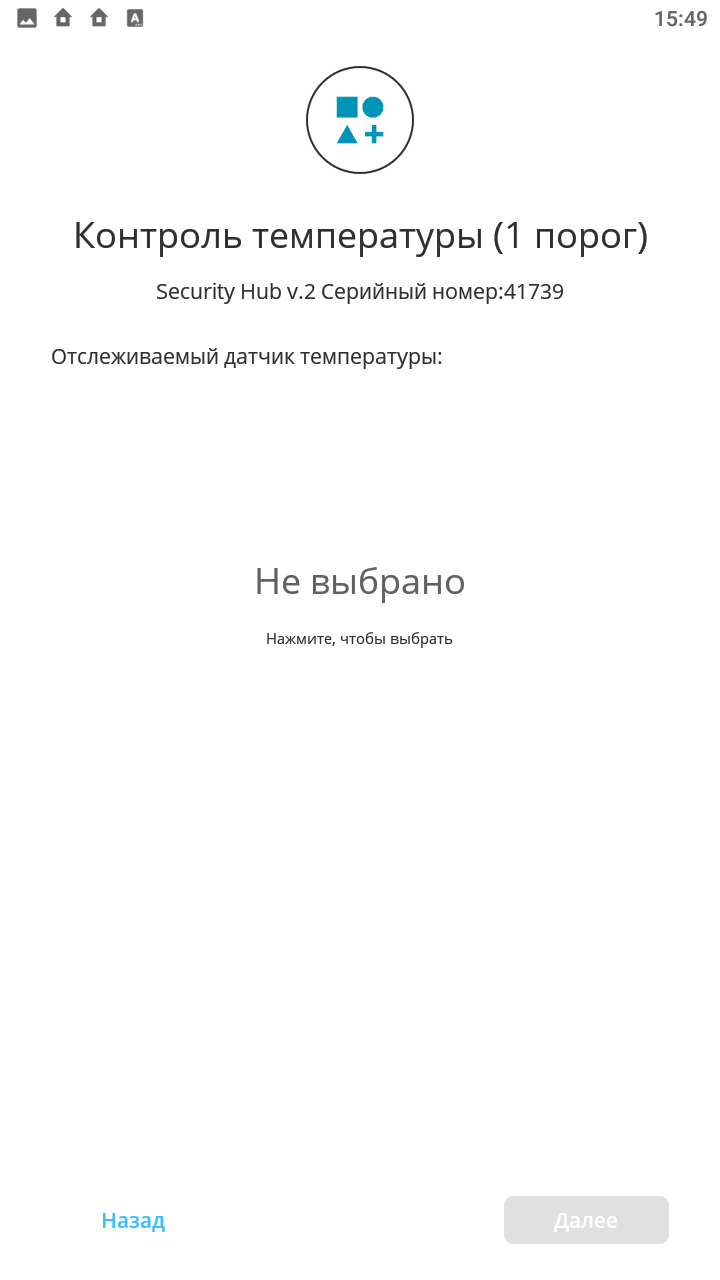

Теперь для созданного реле привяжем и настроим сценарий:


рис. 19рис. 20рис. 21




рис. 22рис. 23рис. 24




рис. 25рис. 26рис. 27




рис. 28рис. 29рис. 30




рис. 31рис. 32рис. 33

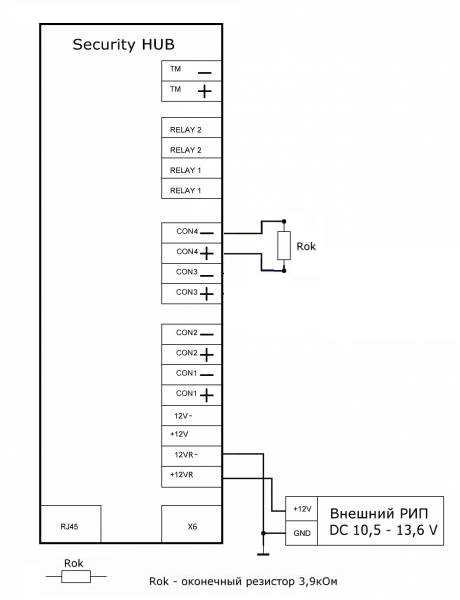

Теперь при понижении температуры выход CON4- будет разрывать цепь. Для формирования события тревоги нам нужно подключить оконечное сопротивление 3.9 кОм (из комплекта поставки) между данным выходом и шлейфом (для простоты возьмем CON4+)



Схема подключения представлена на рисунке:


рис. 34

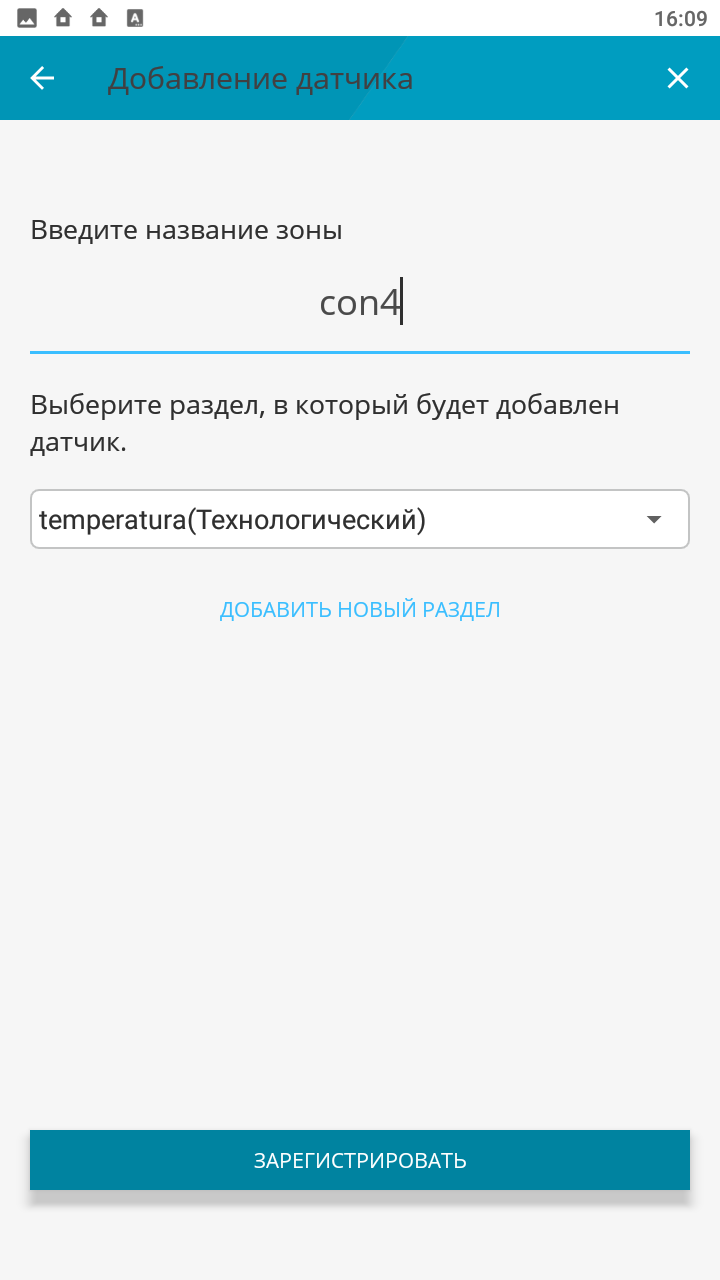

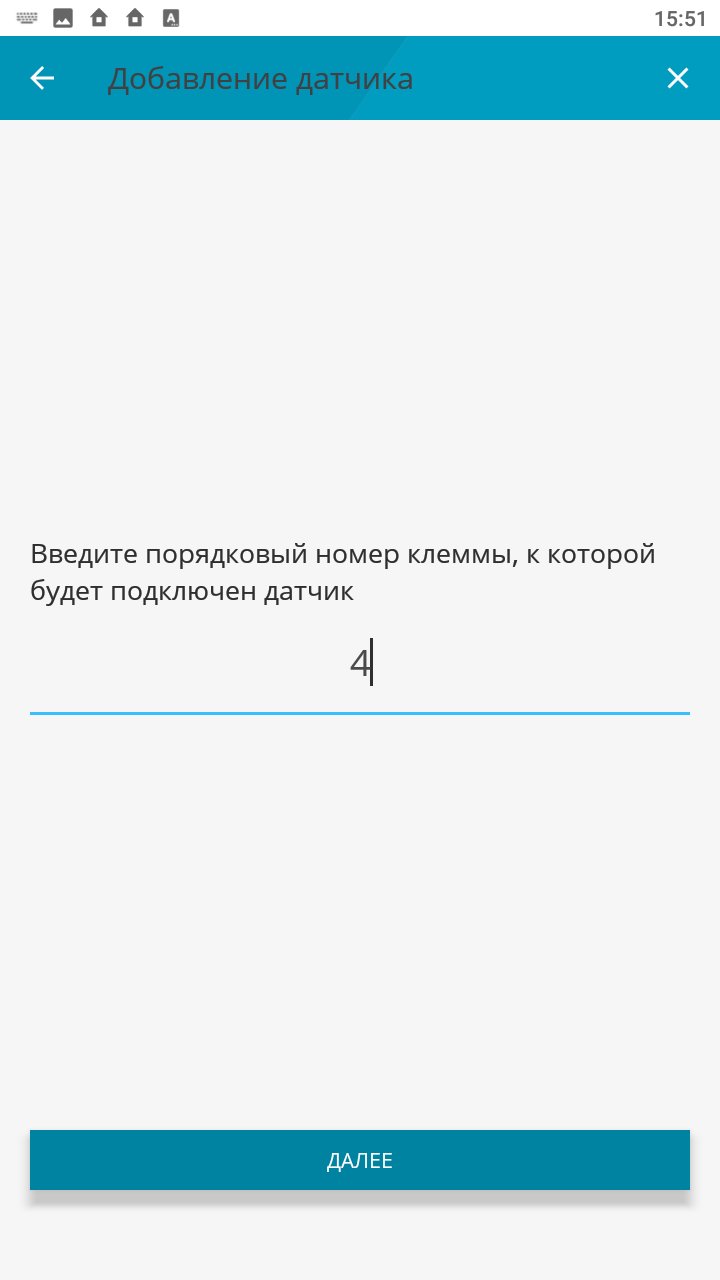

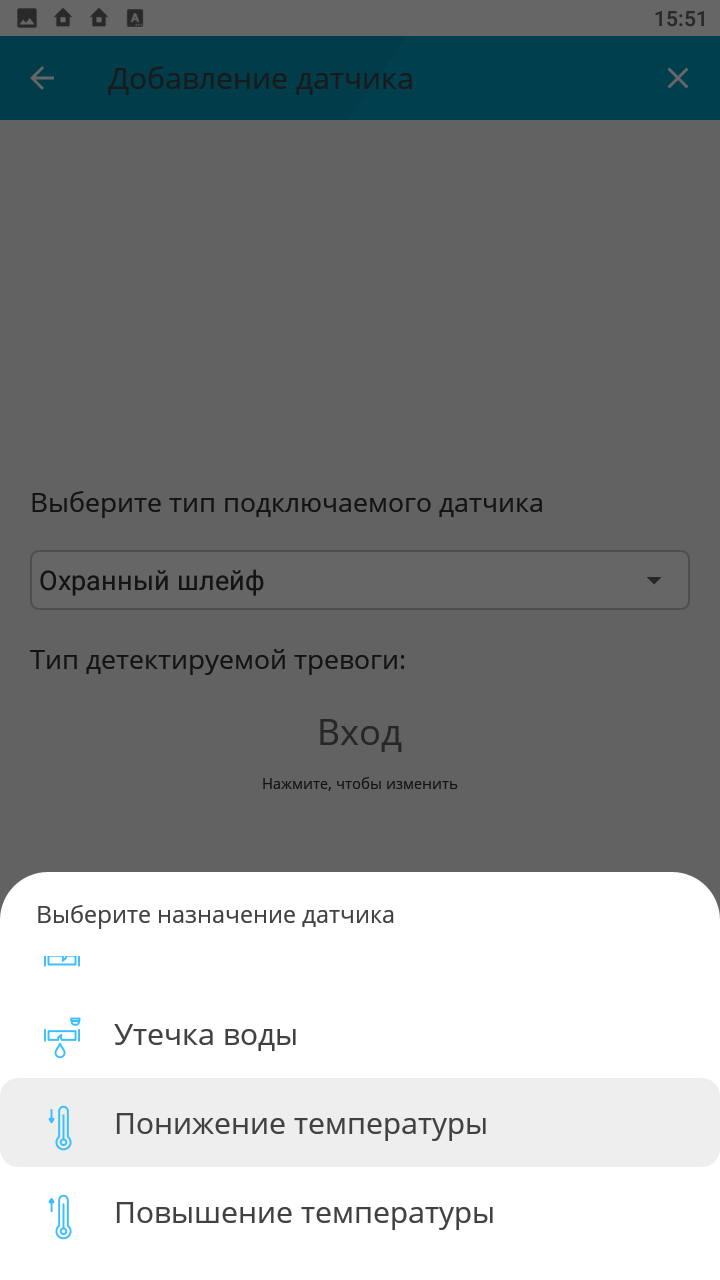

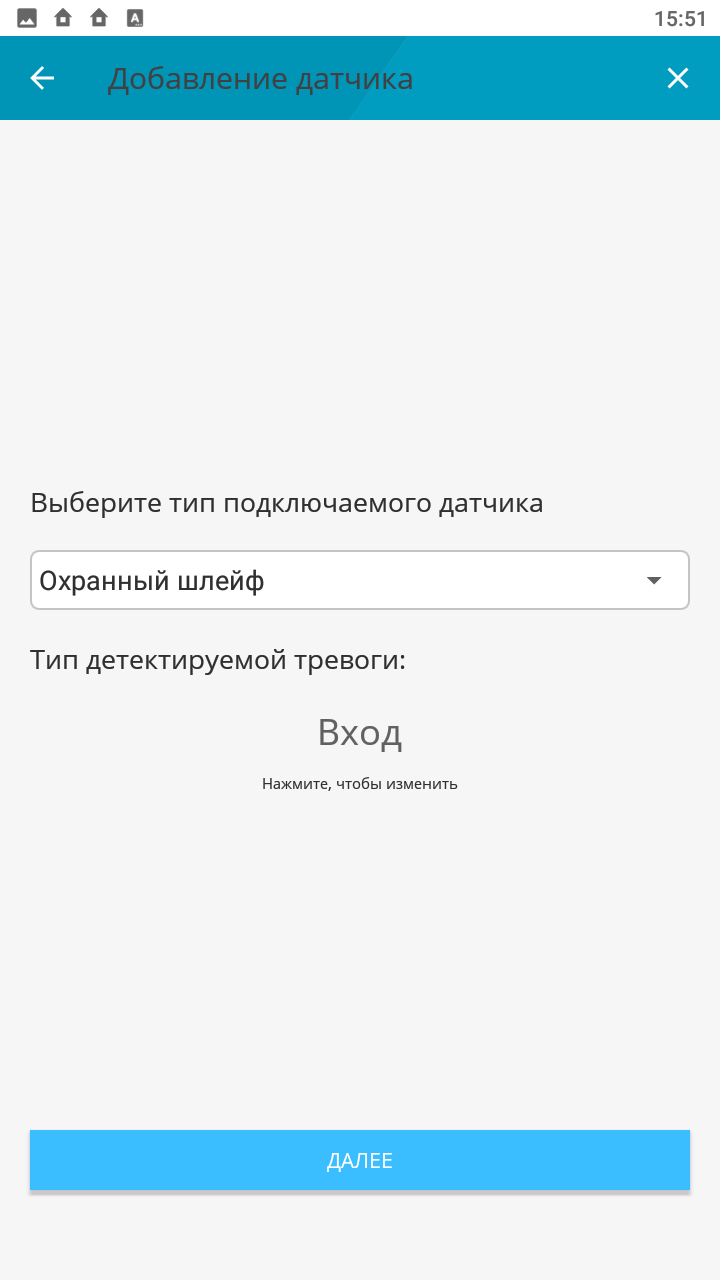

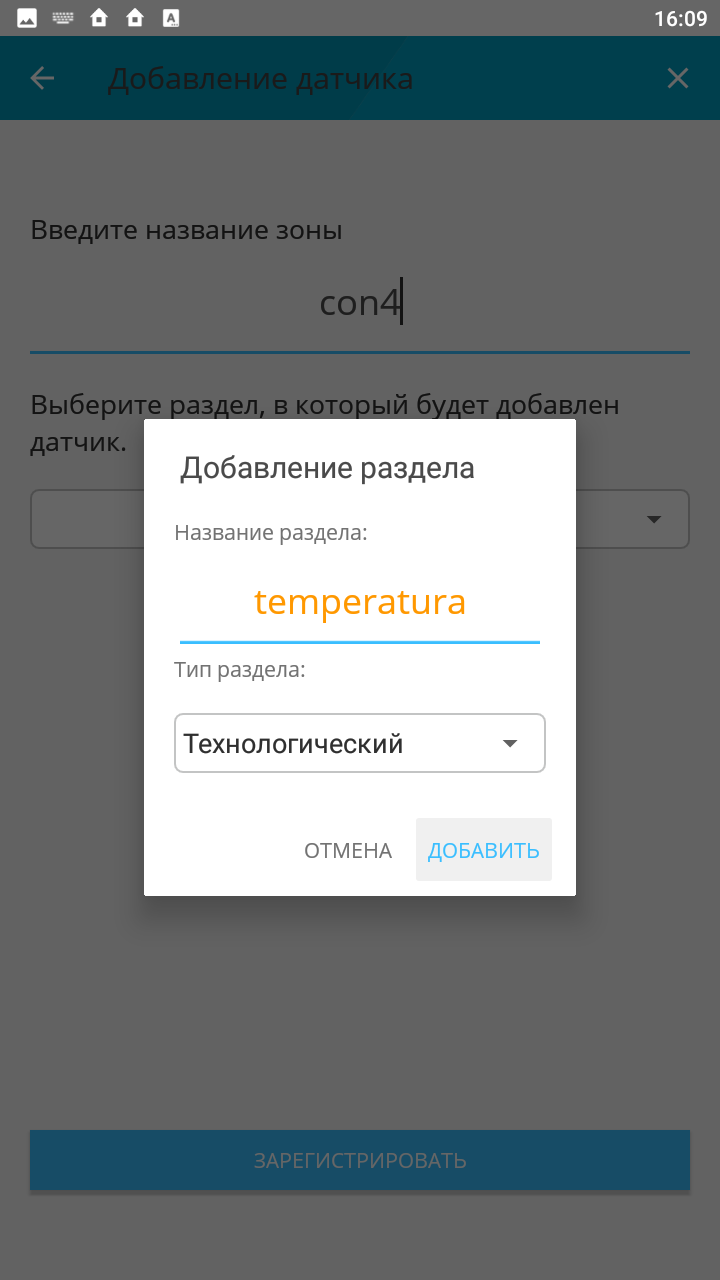

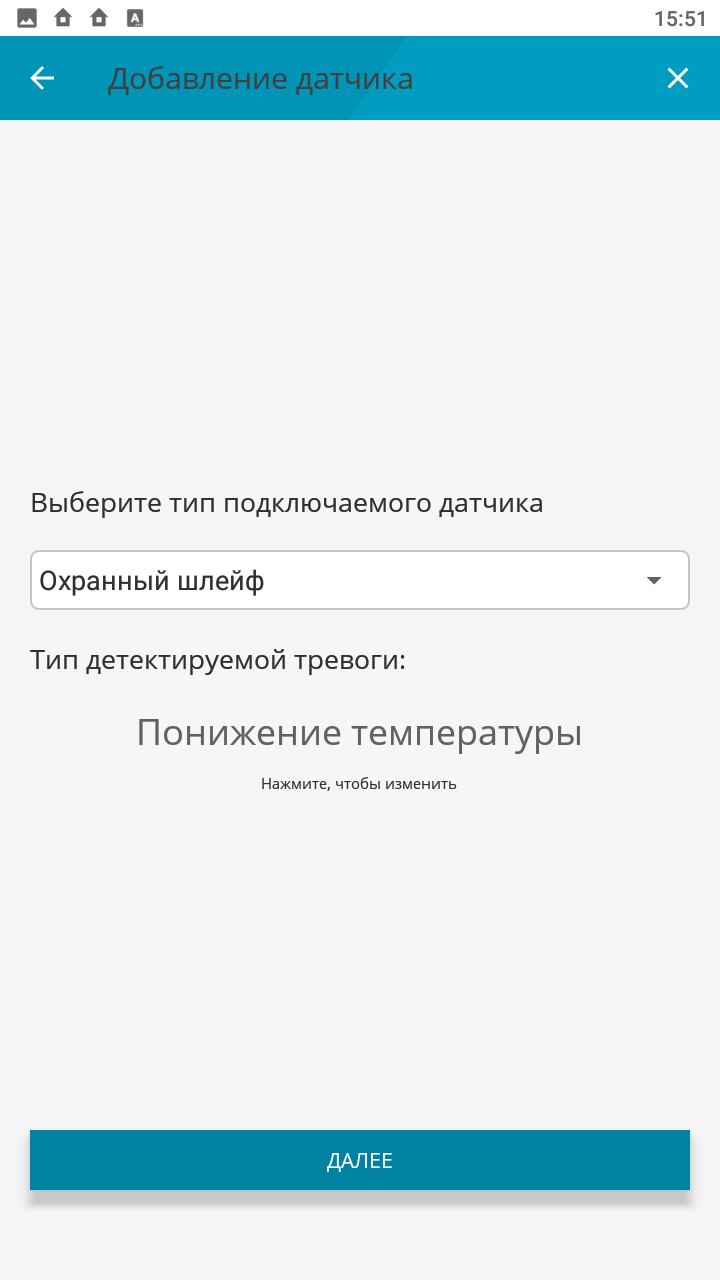

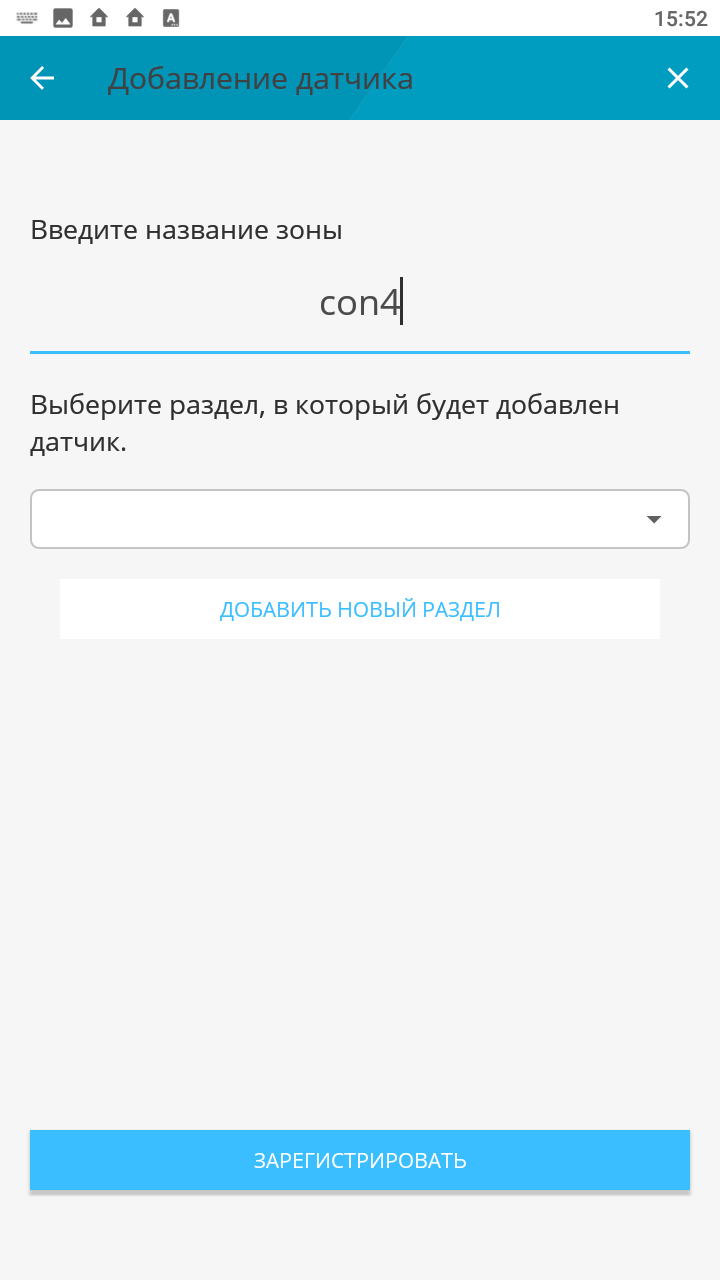

Создадим круглосуточный шлейф с информированием о понижении температуры:


рис. 35рис. 36рис. 37




рис. 38рис. 39рис. 40




рис. 41рис. 42рис. 43





рис. 44

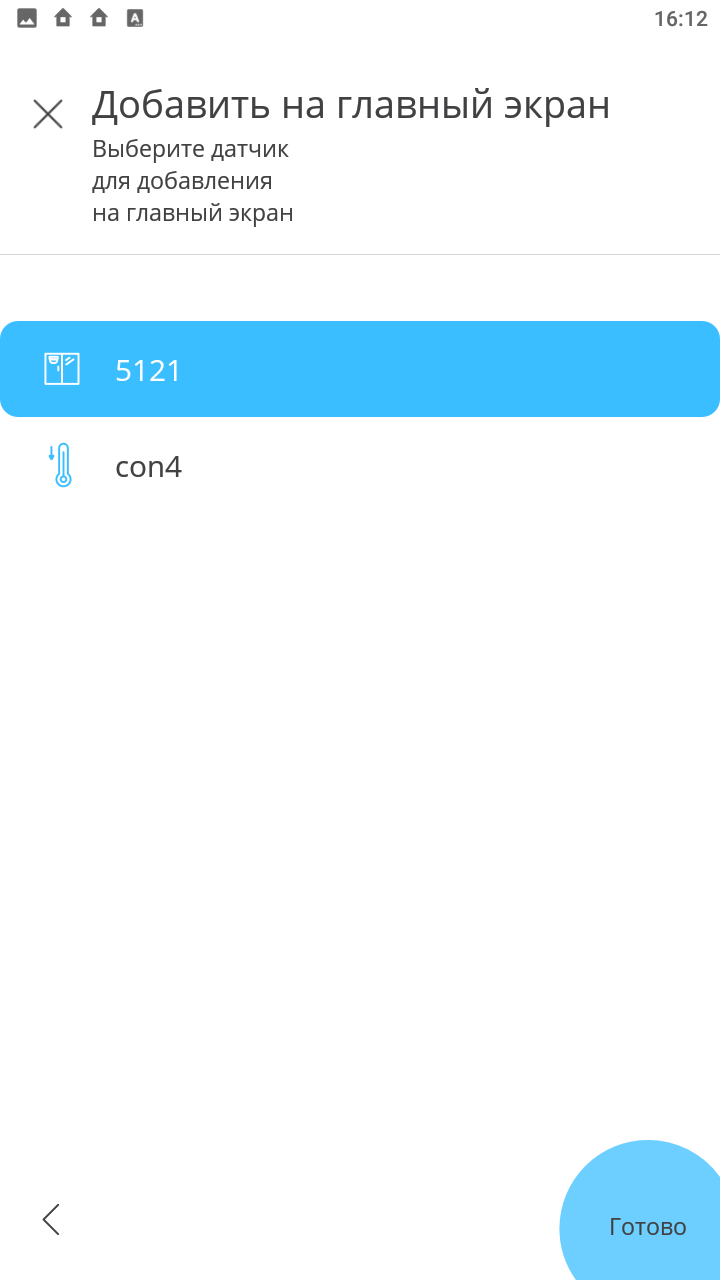

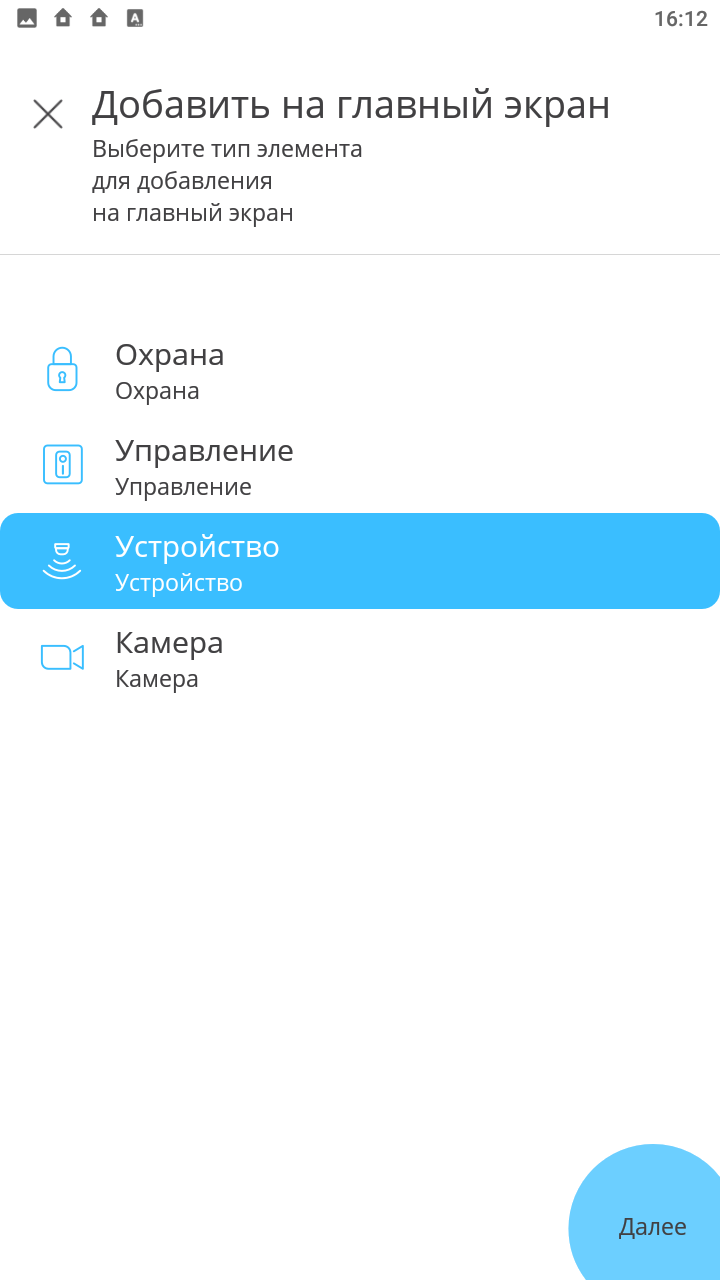

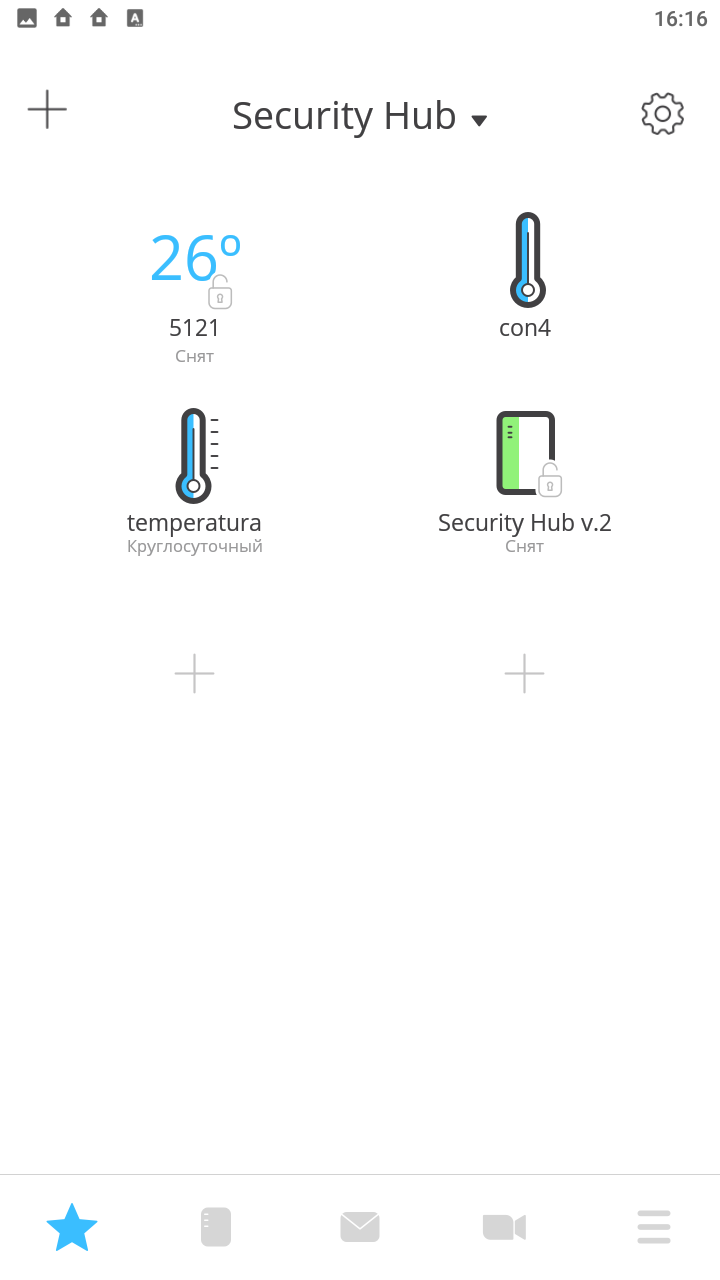

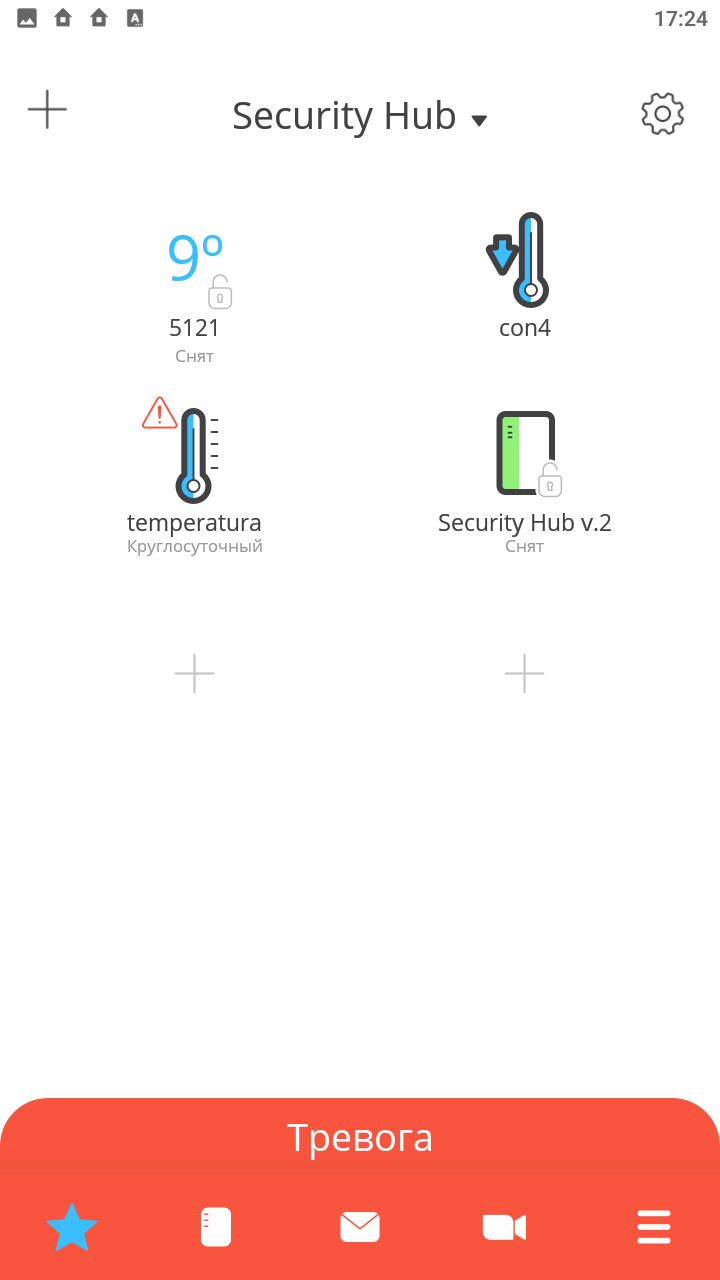

При необходимости можно добавить информацию о текущей температуре на виджетах:


рис. 45рис. 46рис. 47






рис. 48рис. 49рис. 50
