Если необходимо увеличить зону покрытия контроллера Security Hub, то можно применить Астра-РИ-М РР (автономный) по схеме рис.10. для этого:
1.Смена ПО радиорасширителя и выбор режима Астра-РИ-М РР
Установить необходимые версии ПО (4.1/5.3) и режим работы: Астра-РИ-М РР (режим РР) и Астра-РИ-М РР (режим РТР)
https://teko.helpdeskeddy.com/ru/knowledge_base/article/515/category/37/
2. Регистрация Астра-РИ-М РР (режим РТР) в Астра-РИ-М РР (режим РР)

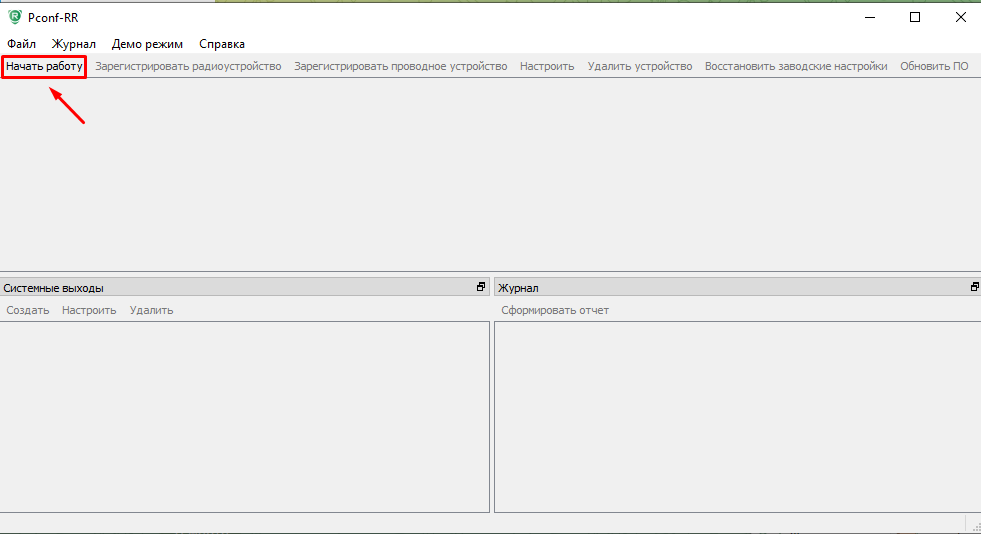

Астра-РИ-М РР (режим РР) подключить USB-cоединение, запустить «Pconf-RR 3.1»:
Пуск - Все программы – папка «ТЕКО» - Pconf-RR 3.1
| рис. 1 |
В интерфейсе программы выбрать устройство РР и нажать функциональную кнопку "Зарегистрировать радиоустройство"

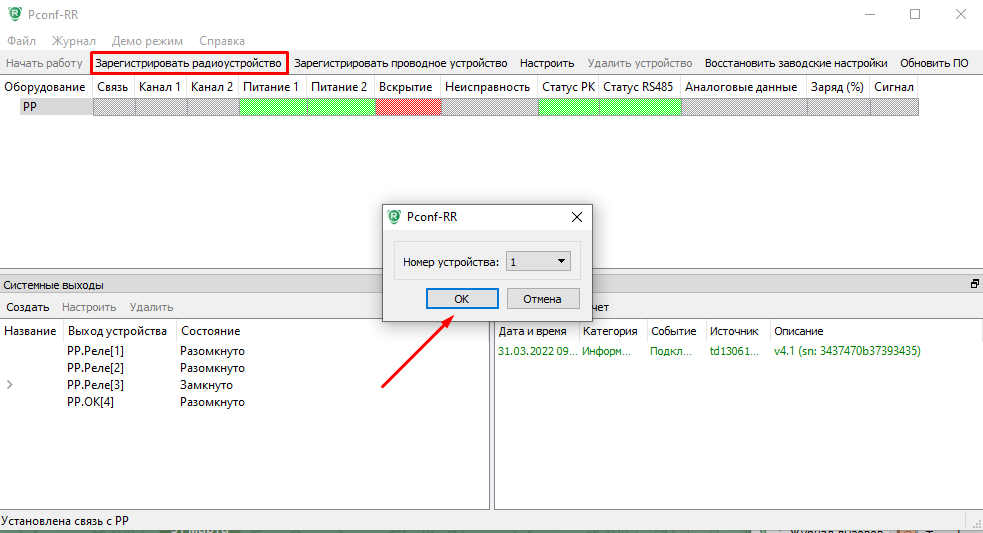

Выбрать адрес, под которым будет зарегистрирован ретранслятор. Нажать кнопку ОК
| рис. 2 |
Программа запустит режим регистрации
Запустить режим регистрации на Астра-РИ-М РР (режим РТР):
-замкнуть перемычку F2 (на 1-2 сек)
-кратковременно нажать на кнопку вскрытия с пружиной S1
В момент регистрации на РТР замигает жёлтым светом индикатор НАРУШЕНИЕ с частотой 5 раз/с.

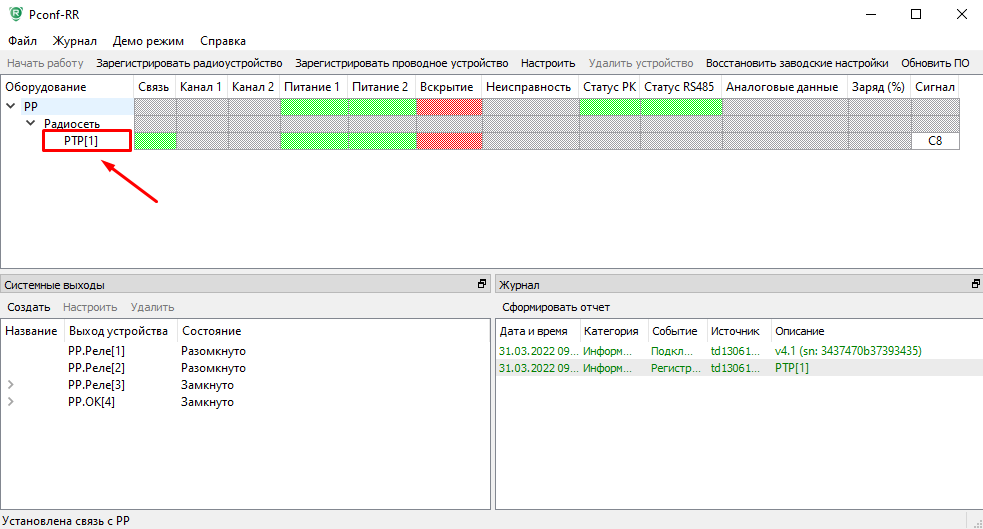

В случае успешной регистрации индикатор НАРУШЕНИЕ на РР замигает зеленым светом с частотой 8 раз/с, список устройств в основном окне интерфейса программы обновится и появится новое устройство - РТР
| рис. 3 |
3. Регистрация извещателей в радиорасширитель через РТР
Выбрать устройство РТР и нажать функциональную кнопку "Зарегистрировать радиоустройство"

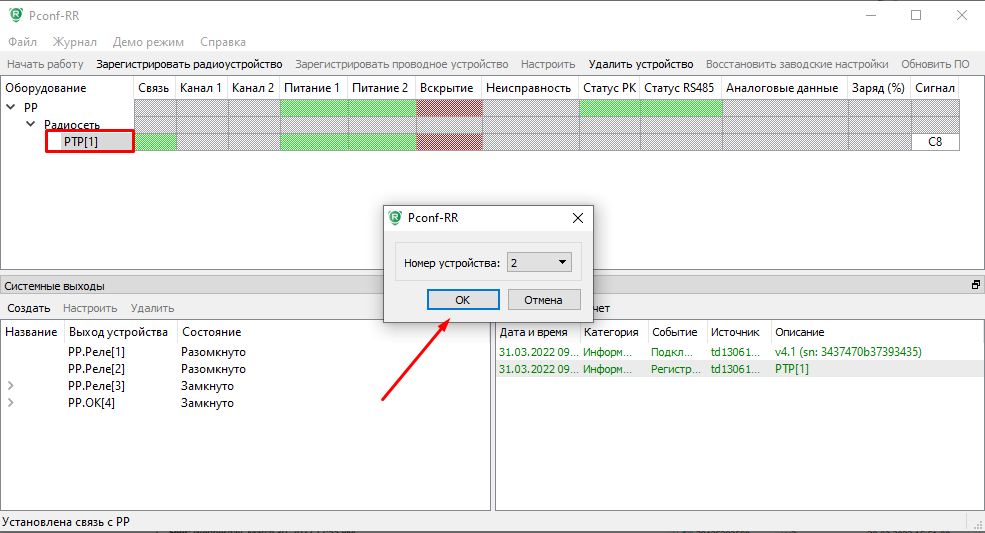

Выбрать адрес, под которым будет зарегистрирован извещатель в ретранслятор. Нажать кнопку ОК
| рис. 4 |
Программа запустит режим регистрации
Запустить режим регистрации на извещателе (установить ЭП в Астра-5121)

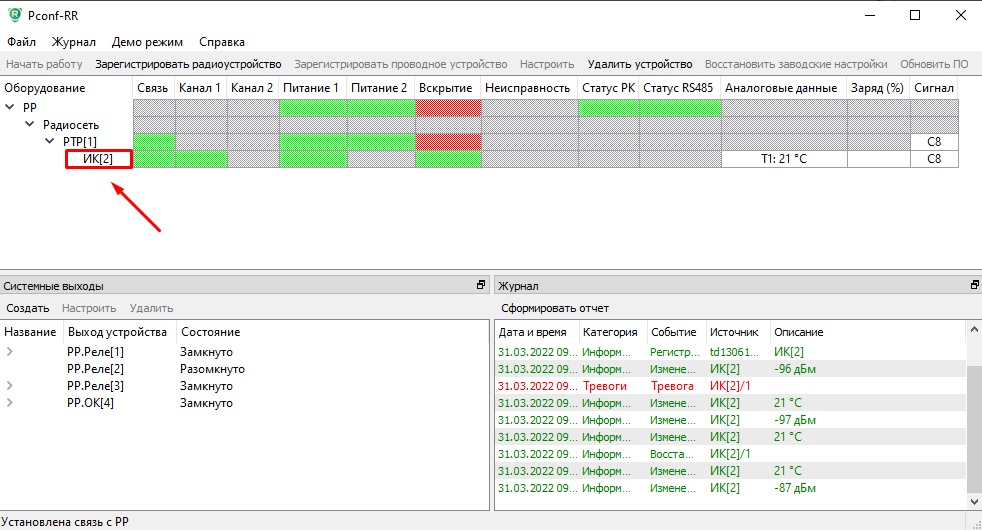

При успешной регистрации извещатель (Астра-5121 - ИК) отобразится в меню "Оборудование"
| рис. 5 |
4. Настройка системных выходов Астра-РИ-М РР
В меню "Системные выходы" выбрать необходимый выход - РР.Реле[1], нажать "Настроить"
| рис. 6 |

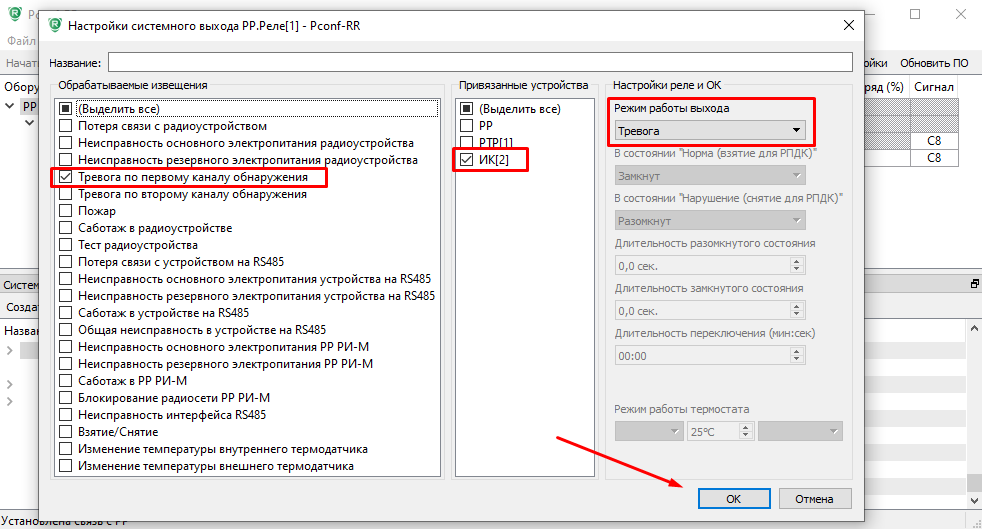

Во вспомогательной вкладке настроить системный выход:
- Обрабатываемые извещения: Тревога по первому каналу обнаружения
- Привязанные устройства: ИК(2)
- Режим работы выхода: Тревога
Нажать кнопку ОК
| рис. 7 |
Проверить работу настроенного системного выхода:

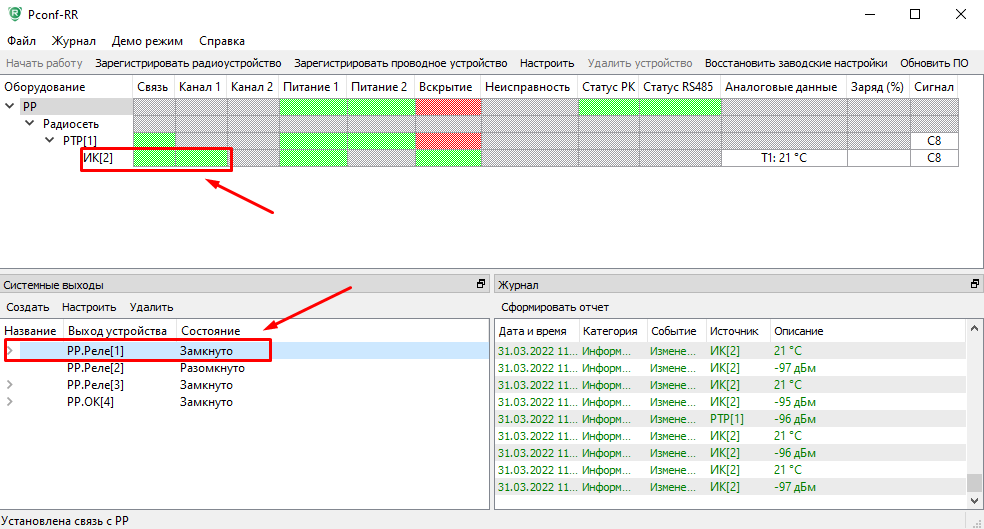

Астра-5121 в "Норме", РР.Реле[1] - "Замкнуто"
| рис. 8 |

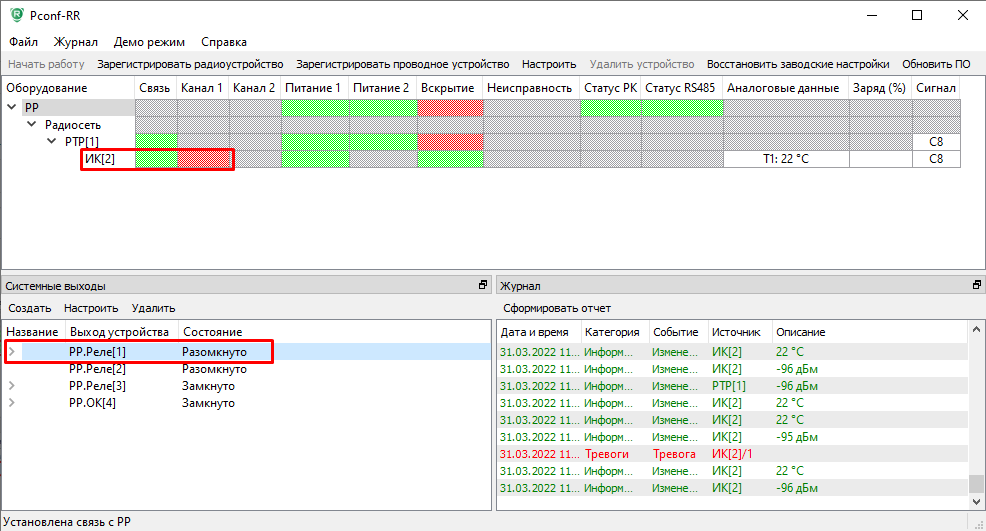

Астра-5121 в "Тревоге", РР.Реле[1] - "Разомкнуто"
| рис. 9 |
5. Подключение системного выхода Астра-РИ-М РР (режим РР) к входу контроллера "Security Hub" и настройка в МП.

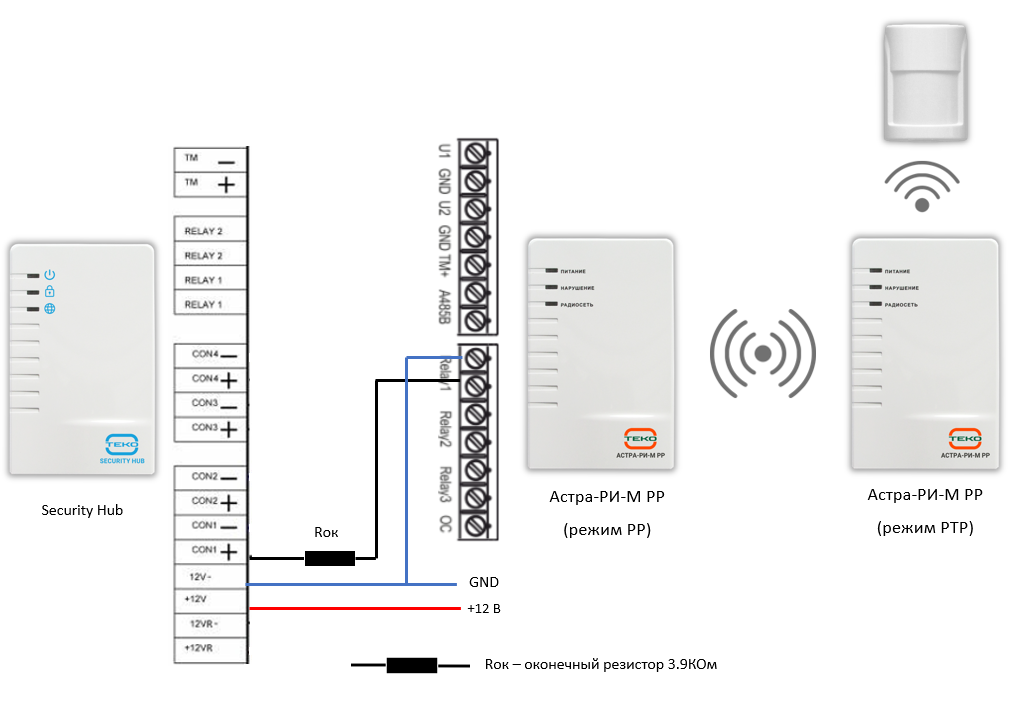

Схема подключения:
| рис. 10 |

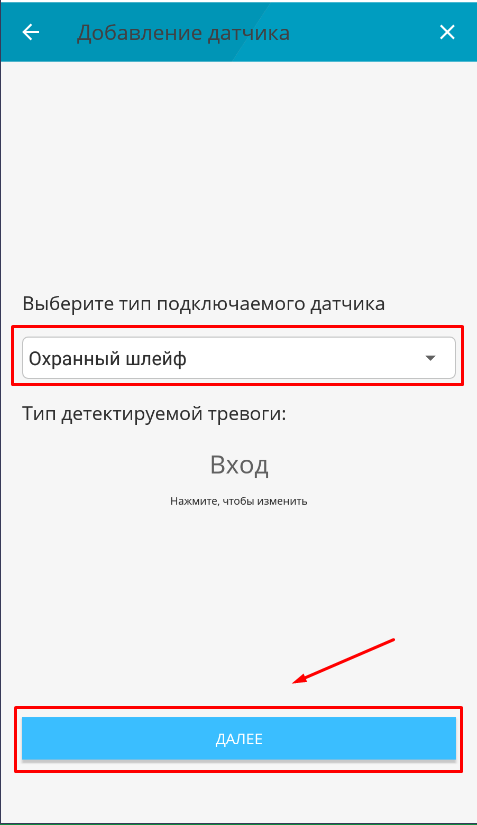

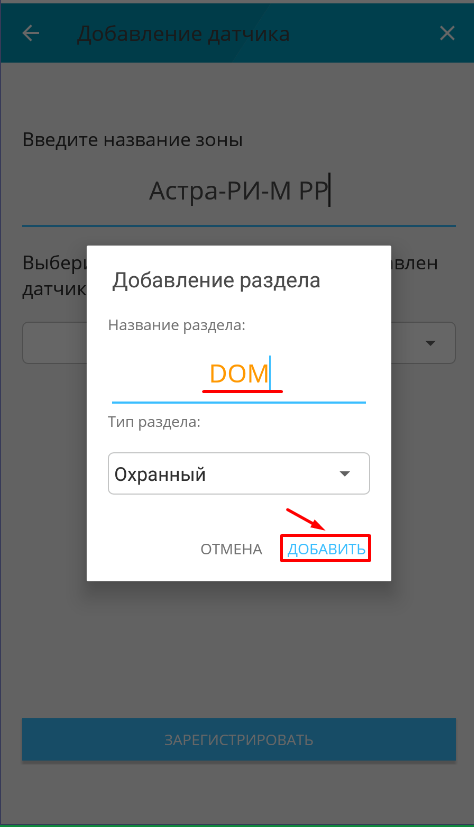

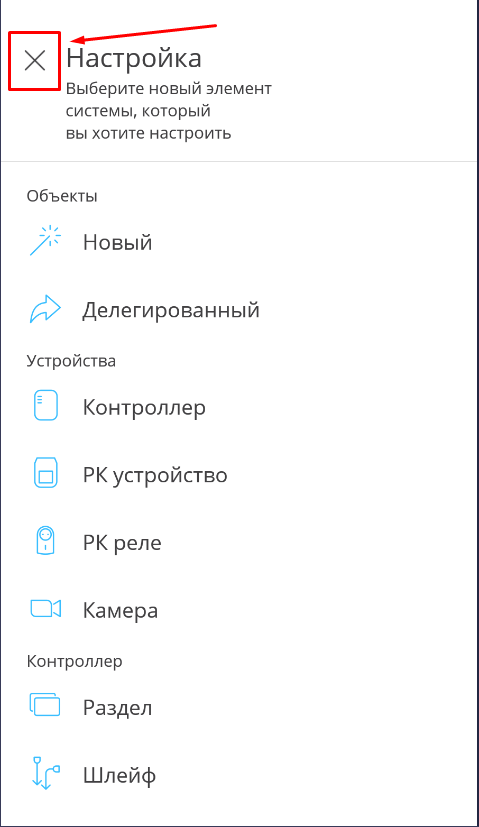

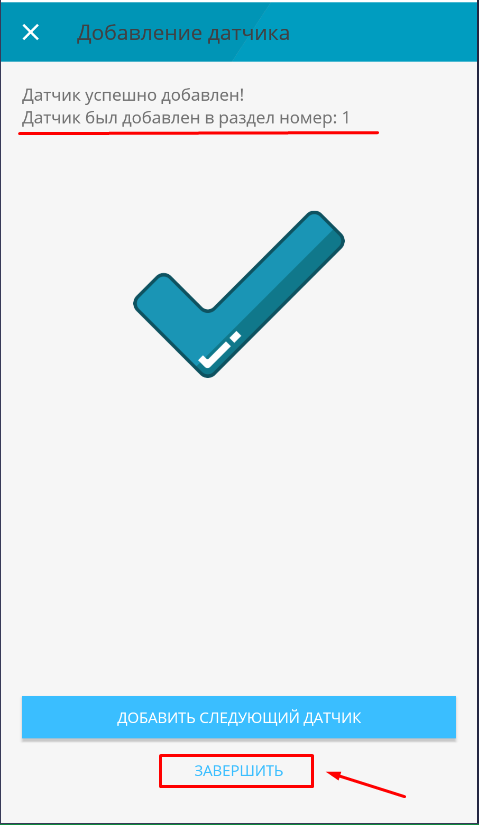

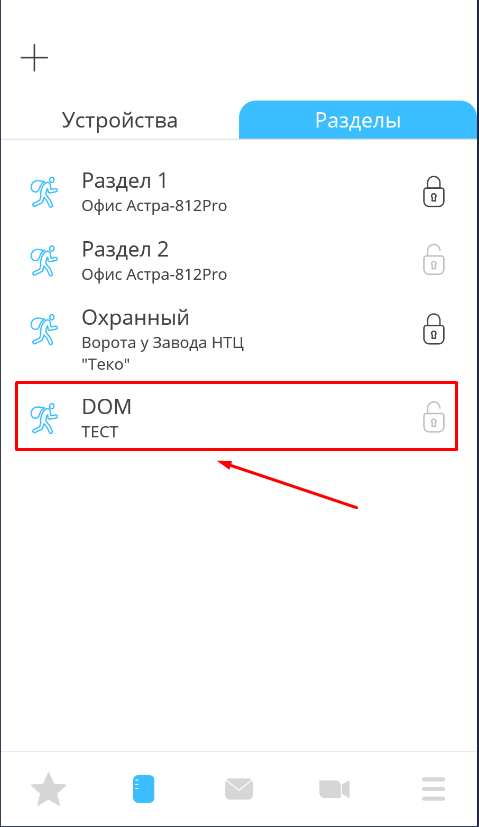

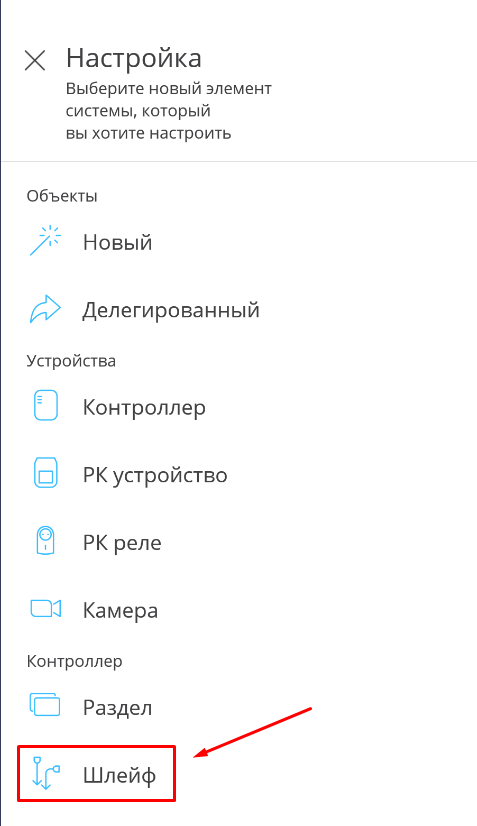

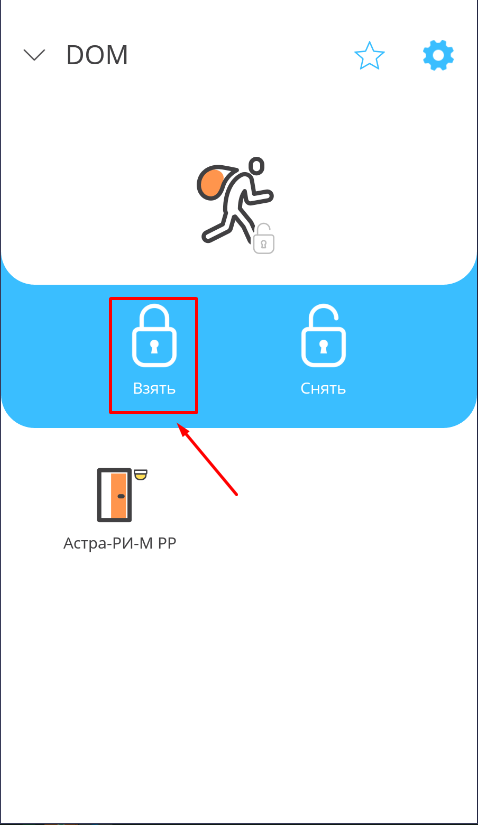

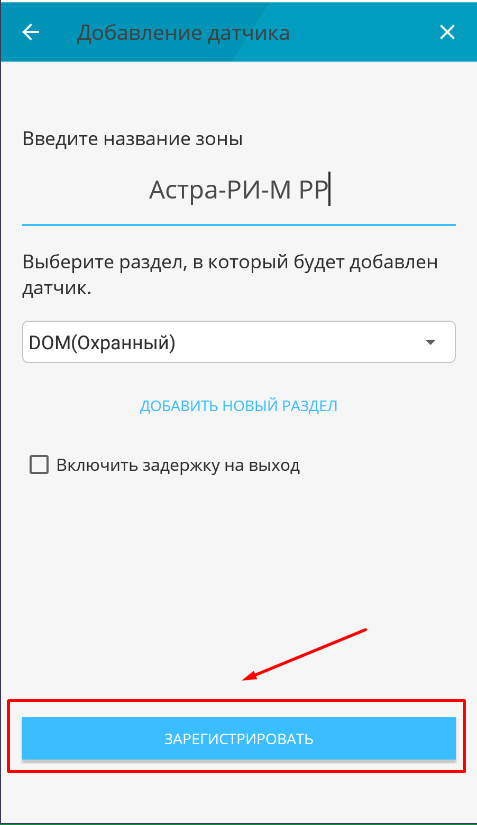

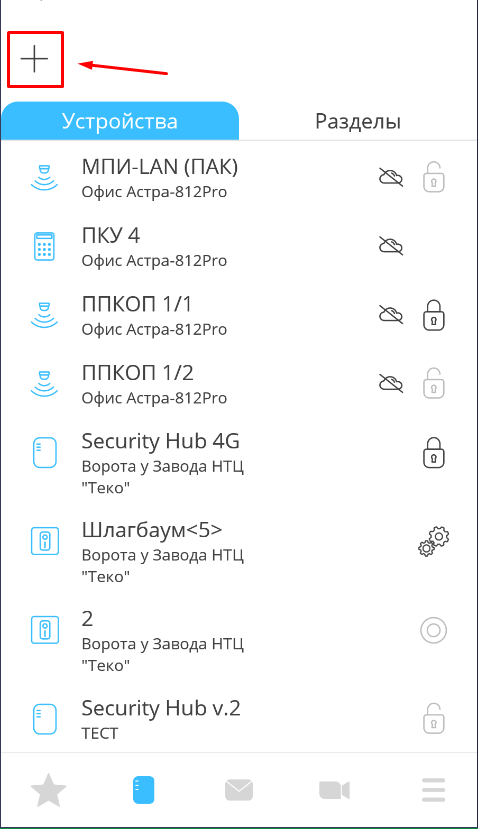

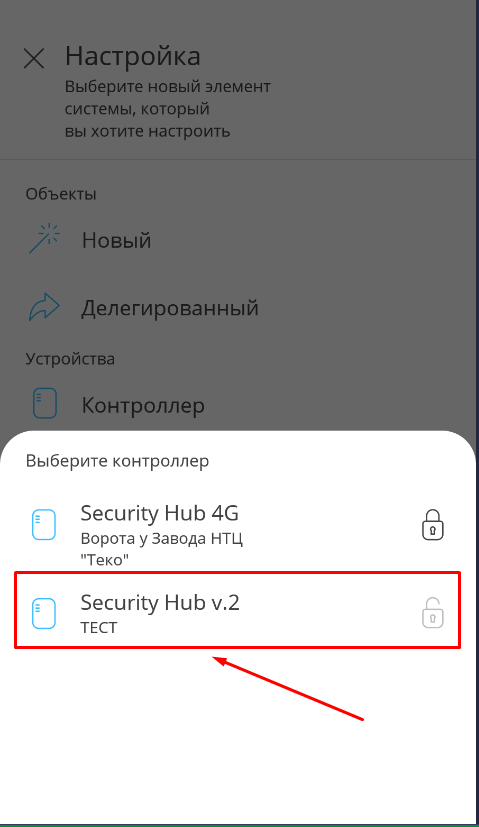

Действия пользователя в мобильном приложении
| рис. 11 | рис. 12 | рис. 13 |
| рис. 14 | рис. 15 | рис. 16 |
| рис. 17 | рис. 18 | рис. 19 |
| рис. 20 | рис. 21 | рис. 22 |

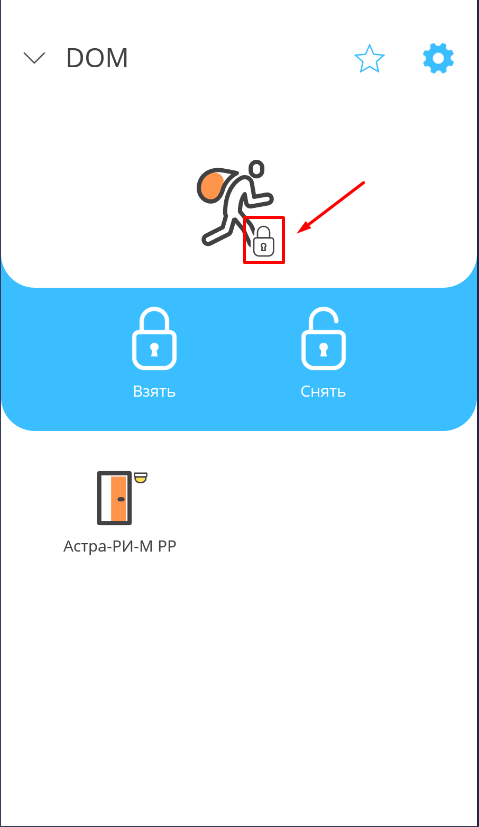

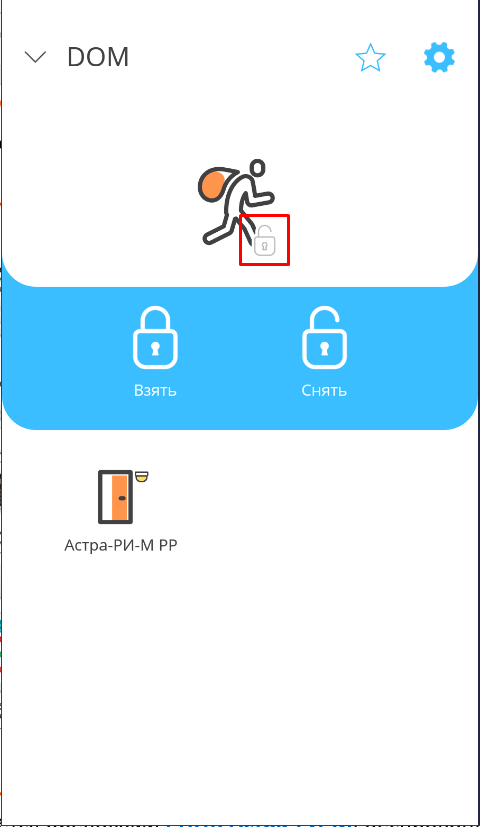

6. Проверка работоспособности
Астра-5121 в "Норме"
| рис. 23 | рис. 24 |
Астра-5121 в "Тревоге"
| рис. 25 | рис. 26 |
