Security Hub 3.0 может выпускаться в основной версии или в двух упрощенных исполнениях "Base" и "Optima":

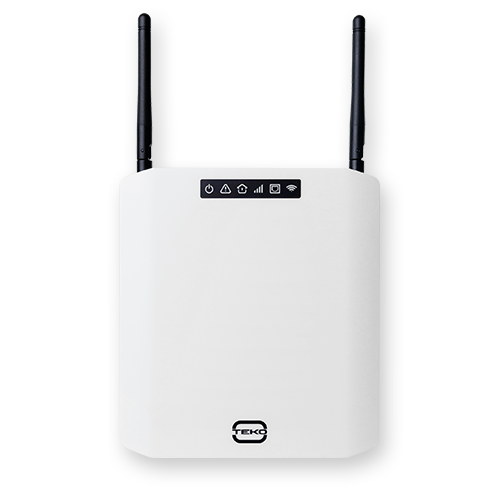

Security Hub 3.0 Base
| рис. 1 |
ХАРАКТЕРИСТИКИ:
- обеспечивает регистрацию и обработку состояний 192 беспроводных устройств различных типов системы Астра-РИ-М:
- Астра-3221 – извещатель охранный точечный электроконтактный (тревожная кнопка),
- Астра-3321 – извещатель охранный точечный магнитоконтактный,
- Астра-361 исполнение РК – извещатель утечки воды,
- Астра-421 исполнение РК (сигнализатор) – сигнализатор дымовой,
- Астра-5121 – извещатель охранный объемный оптико-электронный, не реагирующий на перемещение животных весом до 20 кг,
- Астра-5131 исполнение А – извещатель охранный объемный оптико-электронный,
- Астра-6131 – извещатель охранный поверхностный звуковой,
- Астра-621 исполнение РК – извещатель охранный объемный совмещенный (ИК+АК),
- РПДК Астра-РИ-М (брелок взятия/снятия с охраны) – извещатель охранный точечный электро-контактный мобильный,
- Астра-8121 - пульт управления радиоканальный;
- 2 канала коммуникации:
- LAN (разъем типа RJ45, Ethernet 10 BASE-T),
- GSM (две SIM-карты формата нано-сим);
- основным каналом обмена является проводной, далее по приоритету следуют SIM1, SIM2;
- настройка и обслуживание контроллера производится с помощью АРМ ПЦО или мобильного приложения по инструкции пользователя (работает на ОС Android v4.2 и выше, iOS 9 и выше);
- контроллер имеет 4 шлейфа сигнализации (ШС) для подключения датчиков, имеющих выход типа сухой контакт и работающих на размыкание или на замыкание;
- контроллер имеет встроенное сигнальное реле и 2 выхода «открытый коллектор» с программируемыми режимами работы, позволяющих подключить нагрузку (сирену и сигнальную лампу, например, Астра-10 исп. М2);
- электропитание контроллера осуществляется от двух независимых источников в любой комбинации:
- от источника электропитания c номинальным напряжением 12 В через клеммы +12V in-,
- от резервного источника электропитания - АКБ c номинальным напряжением 3,6 В;
- осуществляется непрерывный контроль и оповещение о текущем состоянии электропитания;
- для обеспечения резервирования электропитания внутри контроллера имеются контакты для подключения литий-ионной (Li-Ion) АКБ типоразмера 18650 с номинальным напряжением 3,6 В, емкостью 2550 мА/ч;
- контроллер имеет переключатель ON/OFF включения\отключения АКБ с поддержкой «холодного» запуска от АКБ;
- предусмотрен выход 12 В (клеммы -12V out+) для питания дополнительных проводных устройств, таких как датчики, сирены, маяки;
- на лицевой панели размещены шесть встроенных индикаторов для отображения состояния питания, обрудования, объекта и связи с сервером по всем каналам;
- встроенный звуковой сигнализатор сопровождает извещения о постановке/снятии охраны и о тревоге;
- GSM антенна и антенна 433 МГц в комплекте;
- съемные клеммные колодки позволяют легко выполнять монтаж проводов;
- предусмотрен простой монтаж-демонтаж контроллера на кронштейн. Функцию кронштейна выполняет задняя съемная крышка контроллера.
Security Hub 3.0 Optima
| рис. 2 |
ХАРАКТЕРИСТИКИ (в дополнение к исполнению Base):
- 3 канала коммуникации:
- LAN (разъем типа RJ45, Ethernet 10 BASE-T),
- Wi-Fi (2,4 ГГц),
- GSM (две SIM-карты формата нано-сим);
- основным каналом обмена является проводной, далее по приоритету следуют Wi-Fi, SIM1, SIM2;
- электропитание контроллера осуществляется от трех независимых источников в любой комбинации:
- от бытовой сети 230 В 50 Гц,
- от дополнительного источника электропитания c номинальным напряжением 12 В через клеммы +12V in-,
- от резервного источника электропитания - АКБ c номинальным напряжением 3,6 В;

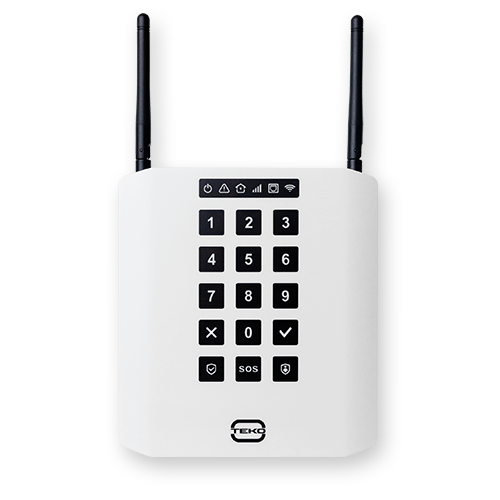

Security Hub 3.0
| рис. 3 |
ХАРАКТЕРИСТИКИ (в дополнение к исполнению Optima):
- контроллер имеет сенсорную клавиатуру для ввода команд управления объектом набором PIN-кодов и кнопками быстрой постановки на охрану всего объекта или частично, а также для передачи сигнала «Тревога» нажатием кнопки SOS не менее 3 с;
- контроллер имеет встроенный считыватель RFID для считывания бесконтактных идентификаторов EM-Marine;
