Добавление кодов клавиатуры Астра КТМ-С

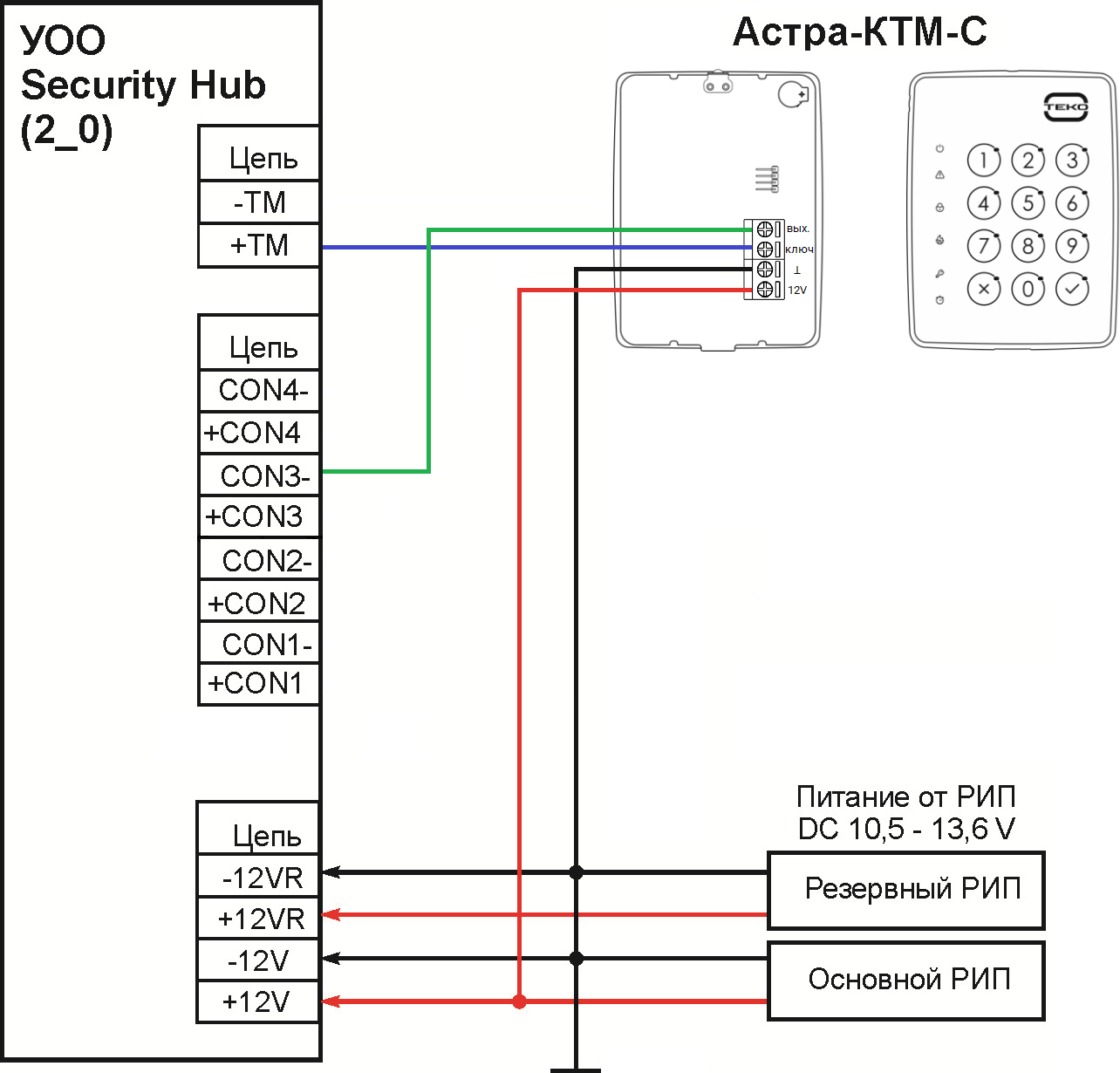

Подключите клавиатуру к Security Hub по следующей схеме:
| рис. 1 |
При необходимости визуального контроля состояния объекта на клавиатуре Астра-КТМ-С, к клемме "Выход ОП." подключается запрограммированный выход CONx-, по программе "МАЯК" (пример программирования выхода в статье).
Коды, введённые с помощью клавиатуры Астра-КТМ-С, поступают в Security Hub в виде кодов ключей Touch memory, поэтому в окне добавления ПИН-кода (рис. 5), появится надпись "найден ключ touch memory".
| Нажмите на "+" | Выберите "Локальный пользователь" | Выберите "Вещественный идентификатор" |
| рис. 2 | рис. 3 | рис. 4 |
В окне ввода кода (рис. 5), необходимо ввести код с клавиатуры Астра-КТМ-С следующим образом: ввести нужный код , а затем нажать кнопку "V". (Например, "1234" - "V").
| Включите режим регистрации и введите код с клавиатуры | Нажмите "Далее" | Дайте название коду |
| рис. 5 | рис. 6 | рис. 7 |
Далее нужно выбрать те разделы, которые будут управляться введённым ПИН-кодом (рис. 8)
| Выберите разделы | Нажмите "Зарегистрировать" | |
| рис. 8 | рис. 9 |
