Модуль радиорасширителя Астра-Прайм-8452-06

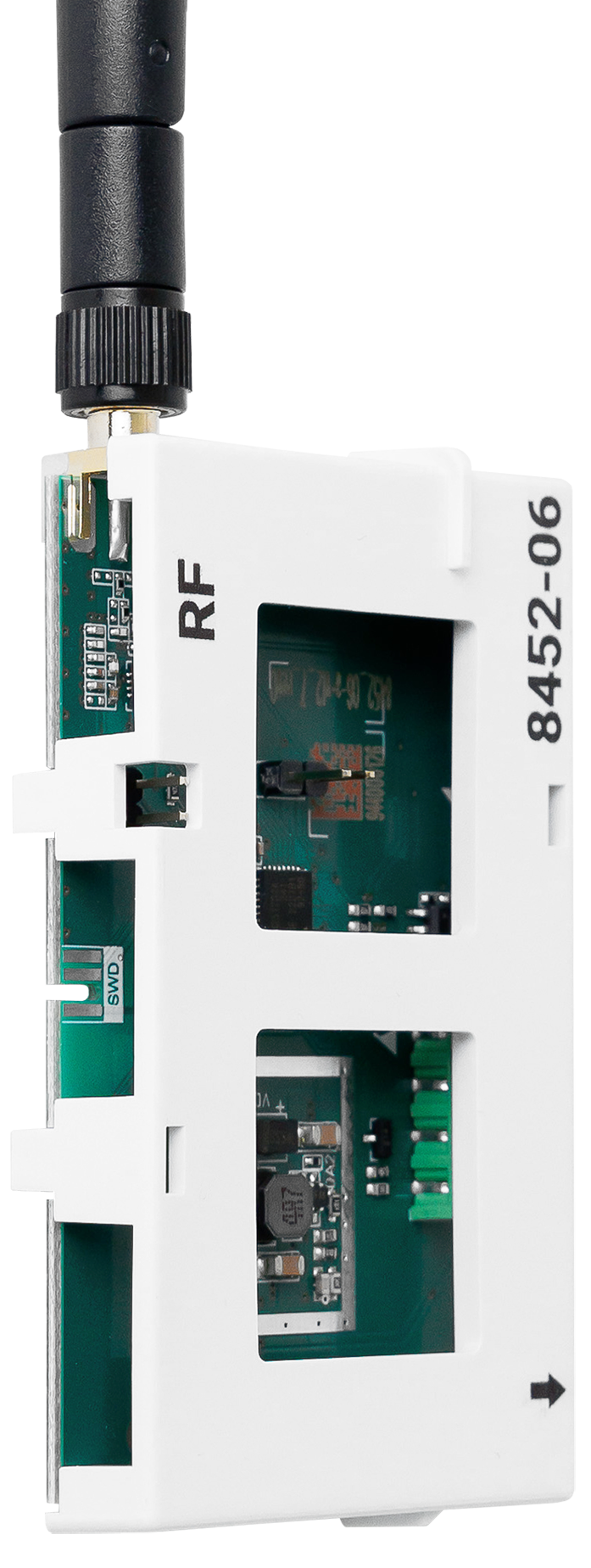

| рис. 1 |
Назначение:
– работа в составе системы Астра-Прайм в качестве расширителя беспроводных зон для увеличения емкости системы и создания резервных маршрутов связи
– информационный обмен с центральным ППК (ППКУП Астра-Прайм-7453 или ППКО Астра-Прайм-7453-01) по интерфейсу RS-485
Особенности:
– конструкция модуля предусматривает установку в корпус ППК (РП, БИУ, БРУ) в слот №1 для модуля расширения
– подключение к ППК (РП, БИУ, БРУ) по шине RS-485
– работа под управлением центрального ППК (ППКУП Астра-Прайм-7453 или ППКО Астра-Прайм-7453-01)
– количество обслуживаемых радиоустройств – 70 извещателей и оповещателей суммарно
– световая индикация собственного состояния на встроенных индикаторах
– электропитание от ППК (РП, БИУ, БРУ) напряжением 13,8±0,2 В
– антенна штыревая с разъемом типа SMA в комплекте
Технические данные:
– рабочие частоты:
• литера 1 – 868,82 МГц
• литера 2 – 869,08 МГц
– радиус действия радиоканала с извещателями и оповещателями на открытой
местности – не менее 1000 м
– напряжение питания – 13,8±0,2 В
– ток потребления – не более 20 мА
– габаритные размеры модуля – 85,8х45,2х13,5 мм
– масса модуля – 0,035 кг
– условия эксплуатации:
• диапазон температур – от -10°С до +55°С
• относительная влажность воздуха – до 98% при +40°С (áез коíдеíсации влаги)
Выходы:
– индикатор состояíия модуля (зарегистрирован, на связи и т.п.)
– вход/выход интерфейсной линии RS-485
– антенный разъем
