Модуль расширения реле Астра-Прайм-8252

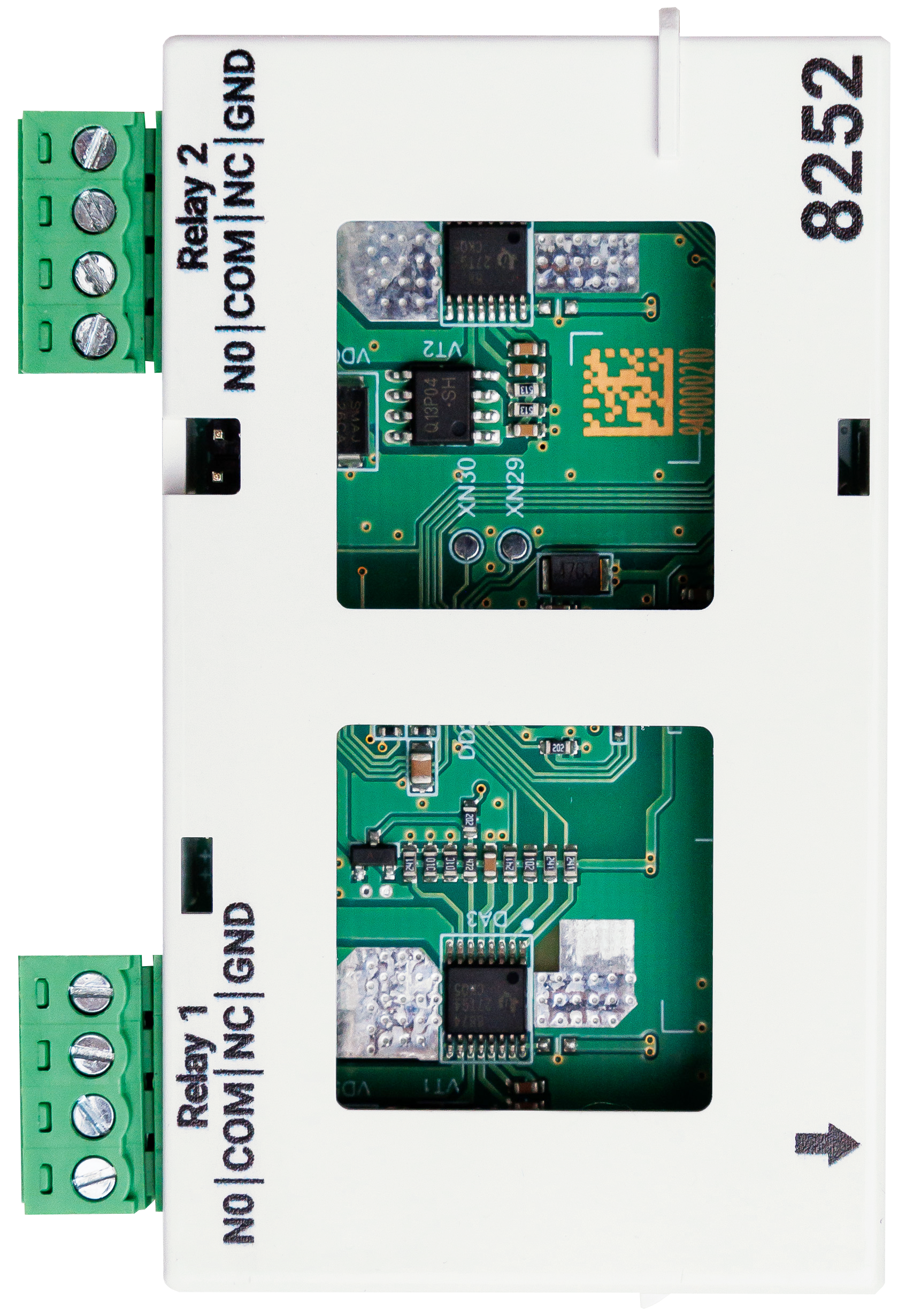

| рис. 1 |
Назначение:
– работа в составе системы Астра-Прайм в качестве расширителя выходов с контролем целостности (КЦ) линии нагрузки на КЗ и обрыв
– информационный обмен с центральным ППК (ППКУП Астра-Прайм-7453 или ППКО Астра-Прайì-7453-01) по интерфейсу RS-485
Особенности:
– конструкция модуля предусматривает установку в корпус ППК (РП, БИУ, БРУ) в любой свободный слот для модуля расширения
– подключение к ППК (РП, БИУ, БРУ) по шине RS-485
– работа под управлением центрального ППК (ППКУП Астра-Прайм-7453 или ППКО Астра-Прайм-7453-01)
– количество выходов с КЦ – 2
– максимальный коммутируемый ток одним выходом – 1,4±0,2 А
– защита выходов управления от перегрузки
– контроль целостности линий связи до нагрузки с помощью элементов выхода оконечных из комплекта поставки
– световая индикация собственного состояния на встроенных индикаторах
– электропитание от ППК (РП, БИУ, БРУ) напряжением 13,8±0,2 В
Технические данные:
– напряжение питания – 13,8±0,2 В
– средний ток потребления модулем реле с контролем линий связи при напряжении питания 12 В – 25 мА
– собственный ток контроля линий связи (ток потребления элемента выхода оконечного) при напряжении на входах U и GND 12 (24) В – 1 (3) мА
– максимальный коммутируемый ток одним выходом – 1,4±0,2 А
– максимальное коммутируемое напряжение – 30 В
– габаритные размеры модуля – 80х45х13,5 мм
– масса модуля – 0,04 кг
– условия эксплуатации:
• диапазон температур – от -10°С до +55°С
• относительная влажность воздуха – до 98% при +40°С (áез коíдеíсации влаги)
Индикация и выходы:
– индикатор состояния модуля (зарегистрирован, на связи и т.п.)
– вход/выход интерфейсной линии RS-485
– программируемые выходы
