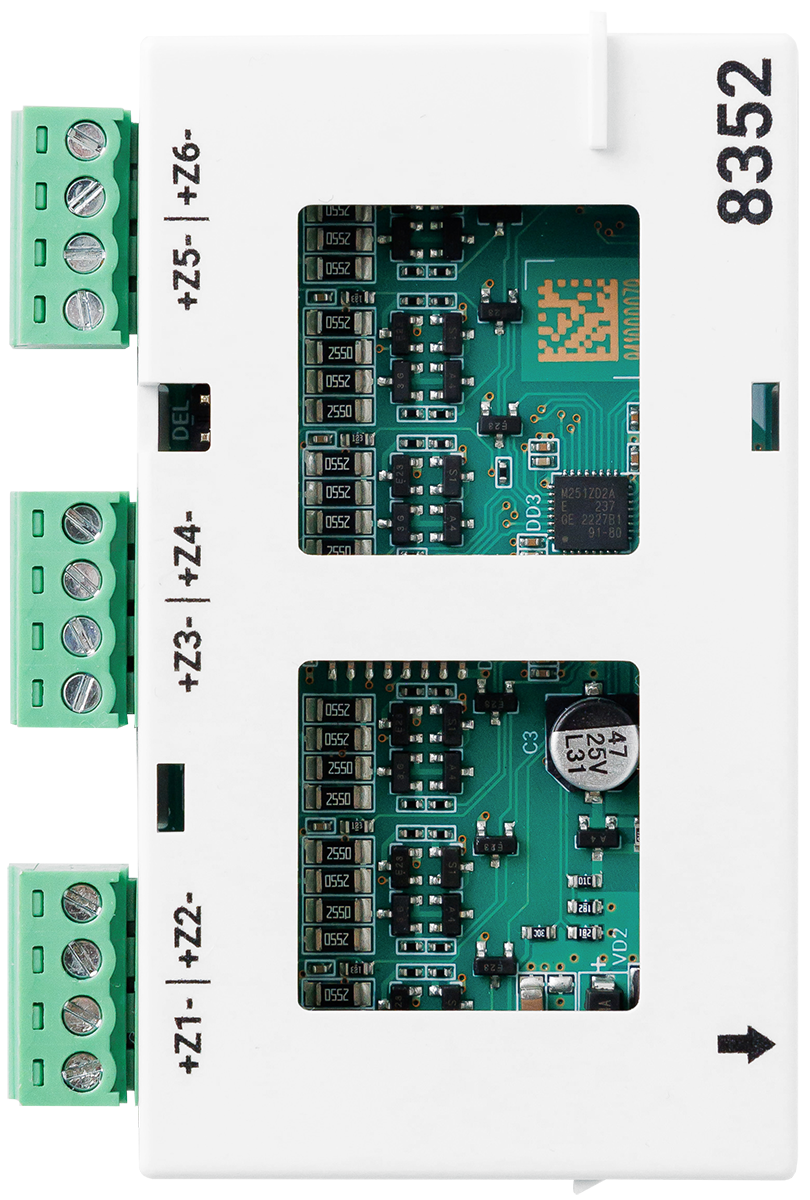

Модуль расширения шлейфов Астра-Прайм-8352
| рис. 1 |
Назначение:
– работа в составе системы Астра-Прайм в качестве расширителя проводных безадресных шлейфов сигнализации
– информационный обмен с центральным ППК (ППКУП Астра-Прайм-7453 или ППКО Астра-Прайм-7453-01) по интерфейсу RS-485
Особенности:
– конструкция модуля предусматривает установку в корпус ППК (РП, БИУ, БРУ) в любой свободный слот для модуля расширения
– подключение к ППК (РП, БИУ, БРУ) по шине RS-485
– работа под управлением центрального ППК (ППКУП Астра-Прайм-7453 или ППКО Астра-Прайм-7453-01)
– 6 программируемых шлейфов сигнализации (ШС)
– настраиваемое питание извещателей по шлейфу 12 или 24 В
– алгоритмы работы ШС – А, В, С
– возможность отключения питания в ШС для сброса извещателей
– возможность получения аналоговой величины сопротивления в ШС
– световая индикация собственного состояния на встроенных индикаторах
– электропитание от ППК (РП, БИУ, БРУ) напряжением 13,8±0,2 В
Технические данные:
– напряжение питания – 13,8±0,2 В
– ток потребления в дежурном режиме:
• при напряжении питания 10 В – не более 160 мА
• при напряжении питания 13,8 В – не более 120 мА
– напряжение на кпеммах ШС в дежурном режиме – от 10 до 24 В
– ток в ШС для питания извещателей – не более 5 мА
– ток короткого замыкания по ШС – не более 25 мА
– время интегрирования ШС – 300±30 мс
– сопротивление утечки между проводами ШС или каждым проводом и «Землей» – не менее 20 кОм
– сопротивление ШС охранного,
в состоянии:
• «норма» – от 3 до 5 кОм
• «тревога» – от 0 до 3 кОм или более 5 кОм
– сопротивление ШС пожарного комбинированного с одинарной сработкой (Алгоритм А), пожарного комбинированного с перезапросом (Алгоритм В),
в состоянии:
• «норма» – от 3 до 5 кОм
• «пожар» – от 1,5 до 3 кОм или от 5 до 12 кОм
• «КЗ» – от 0 до 1,5 кОм
• «обрыв» – более 12 кОм
– сопротивление ШС пожарного дымового с двойной сработкой (Алгоритм С),
в состоянии:
• «норма» – от 5 до 12 кОм
• «внимание» – от 3 до 5 кОм
• «пожар» – от 1,5 до 3 кОм
• «КЗ» – от 0 до 1,5 кОм
– «обрыв» – более 12 кОм сопротивление ШС пожарного теплового с двойной сработкой,
в состоянии:
• «норма» – от 1,5 до 3 кОм
• «внимание» – от 3 до 5 кОм
• «пожар» – от 5 до 12 кОм
• «КЗ» – от 0 до 1,5 кОм
• «обрыв» – более 12 кОм
– сопротивление ШС технологического, технологического отключаемого,
в состояиии:
• «норма» – от 3 до 5 кОм
• «нарушение» – от 1,5 до 3 кОм или от 5 до 12 кОм
• «КЗ» – от 0 до 1,5 кОм
• «обрыв» – более 12 кОм
– габаритные размеры модуля – 80х54х13,5 мм
– масса модуля – 0,035 кг
– условия эксплуатации:
• диапазону температур – от -10°С до +55°С
• относительная влажность воздуха – до 98% при +40°С (без конденсации влаги)
Выходы:
– индикатор состояния модуля (зарегистрирован, на связи и т.п.)
– 6 программируемых входов ШС «Z1»-«Z6»
– вход/выход интерфейсной линии RS-485
