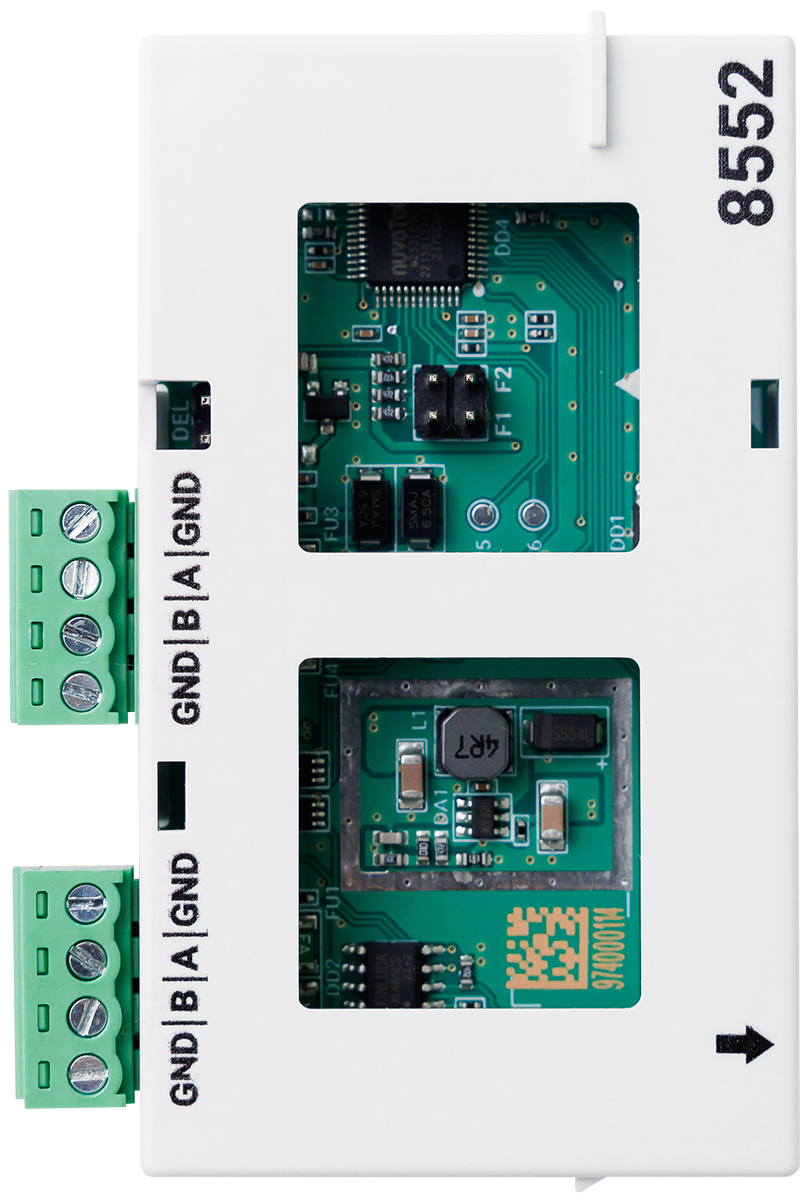

Модуль интерфейса Астра-Прайм-8552
| рис. 1 |
Назначение:
– работа в составе системы Астра-Прайм
– организация кольцевого интерфейса RS-485 в системе
Особенности:
– конструкция модуля предусматривает установку в корпус ППК (РП, БИУ, БРУ) в слот для модуля расширения
– кольцевая/лучевая конфигурация
– контроль целостности кольца
– встроенный изолятор линии связи
– режим ведомого/ведущего
– подключение к ППК (РП, БИУ, БРУ) по шине RS-485
– питание от ППК (РП, БИУ, БРУ) напряжением 13,8±1,2 В
Технические данные:
– напряжение питания – 13,8±0,2 В
– ток потребления – не более 15 мА
– длина кольцевого сегмента между модулями в режиме ведомого – до 500 м
– длина шины RS-485 в режиме ведущего – до 5 м
– габаритные размеры модуля – 80х45х13,5 мм
– масса модуля – 0,03 кг
– условия эксплуатации:
• диапазон температур – от -10°С до +55°С
• относительная влажность воздуха – до 98% при +40°С (без конденсации влаги)
Выходы:
– вход/выход интерфейсной линии RS-485
