Извещатель охранный точечный электроконтактный радиоканальный Астра-Прайм-3251

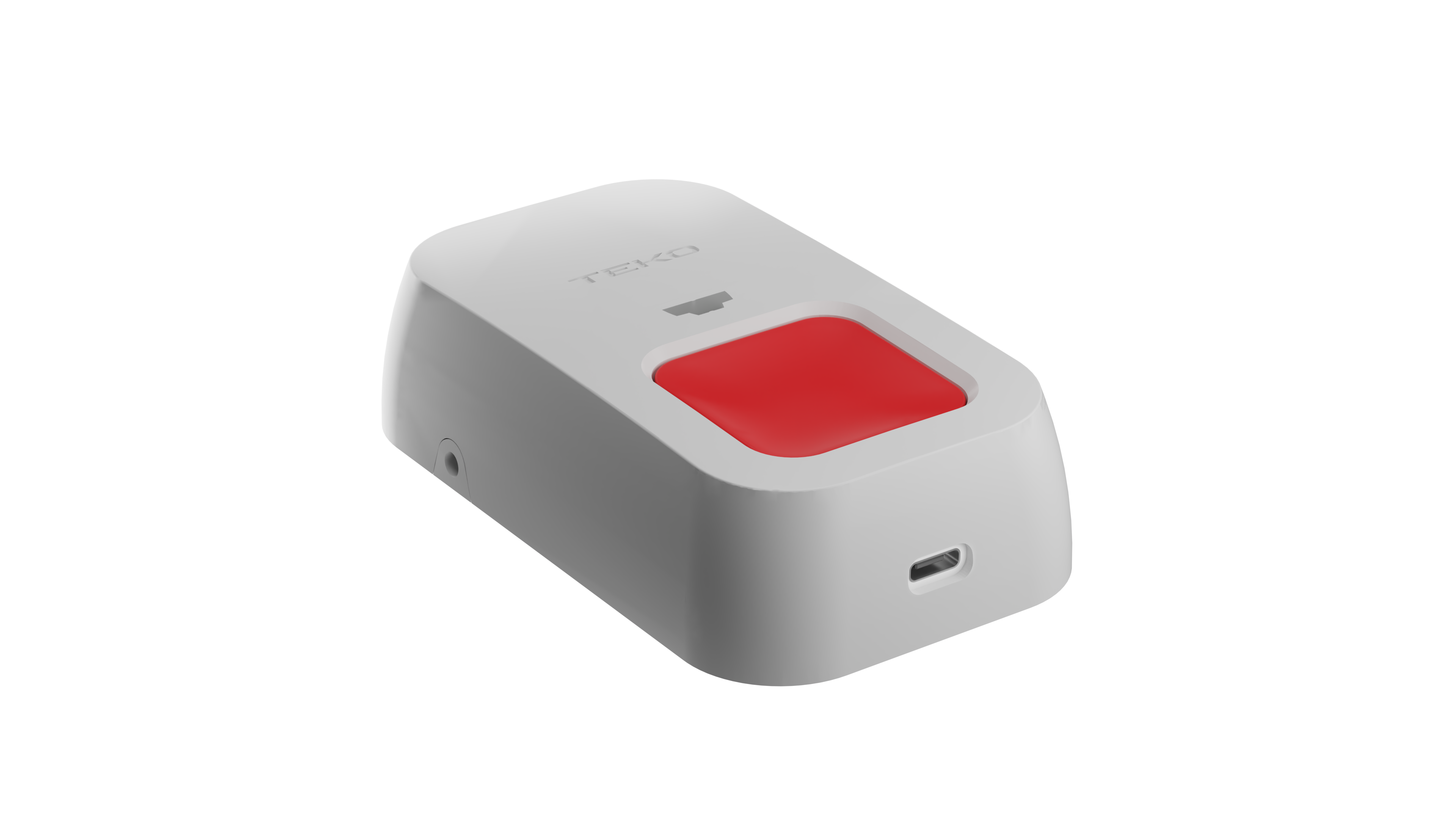

| рис. 1 |
Назначение:
Ручное включение сигнала тревоги нажатием на кнопку и передача извещения о тревоге по радиоканалу на ППКО Астра-Прайм-7453-01 через радиоканальный расширитель Астра-Прайм-8452 или Астра-Прайм-8452-06
Особенности:
– двусторонний радиообмен в радиоканале Астра-Прайм (868 МГц)
– адресный в системе Астра-Прайм
– регистрация в радиосети с помощью штрих-кода на извещателе или установкой элемента питания
– литий-марганцевый элемент питания емкостью 0,55 А/ч (CR2430), входит в комплект поставки
– срок службы элемента питания при 2-кратном нажатии в сутки – до 4 лет, срок службы уменьшается при низких температурах, при высокой влажности
– контроль вскрытия корпуса
– контроль радиосети
– не требуется получения разрешений на применение от органов государственной радиочастотной службы
Технические данные:
– радиус действия радиоканала на открытой местности – 1000 м
– рабочие частоты:
• литера 1 – 868,82 МГц
• литера 2 – 869,08 МГц
– напряжение питания – от 2,0(+0,1) до 3,0 В
– порог начала индикации для замены элементов питания – 2,3(-0,1) В
– нижний порог напряжения питания (порог программного отключения при сохранении индикации о разряде элементов питания) – 2,1(-0,2) В
– габаритные размеры – 85х57х30 мм
– степень защиты оболочкой – IP41
– условия эксплуатации:
• температура – от -10°С до +50°С
• относительная влажность воздуха – до 98% при +40°С (без конденсации влаги)
Информативность:
– «включение питания»
– «норма»
– «тревога»
– «неисправность общая/питания»
– «вскрытие/восстановление вскрытия»
– «поиск сети»
– «успешная регистрация»
– «неудачная регистрация»
– «нет связи»
– «удаление из радиосети»
Служебный индикатор:
Виды извещений | Индикатор | Передача на ППК |
Дежурный режим | 1-кратные вспышки зеленым цветом с периодом 31 с | Нет |
Тестовый пожар | 1-кратное включение на 2 с зеленым цветом | При получении команды «Тест» от ЛП Астра-942 |
Неисправность оповещателя/ неисправность питания | 3-кратные вспышки красным цветом с периодом 23 с до устранения неисправности, но не более 10 мин* | По событию |
Вскрытие/отрыв от стены | 1-кратная вспышка красным цветом | По событию |
Поиск сети | Мигает зеленым цветом с периодом 1 с до момента регистрации, но не более 160 с | Нет |
Успешная регистрация | 1-кратное включение на 1 с зеленым цветом | Нет |
Неудачная регистрация | 1-кратное включение на 1 с красным цветом | Нет |
Нет связи | 2-кратные вспышки зеленым цветом с периодом 17 с в течение 10 мин* | Нет |
Удаление из радиосети | Горит красным цветом после замыкания контакта DEL, далее 1-кратное включение зеленым цветом на 1 с при успешном удалении | Нет |
Не зарегистрирован | 3-кратные вспышки зеленым цветом с периодом 17 с в течение 10 мин* | Нет |
* Последующее включение индикации по команде «Тест» от лазерного пульта Астра-942 или при перебросе питания на оповещателе.
