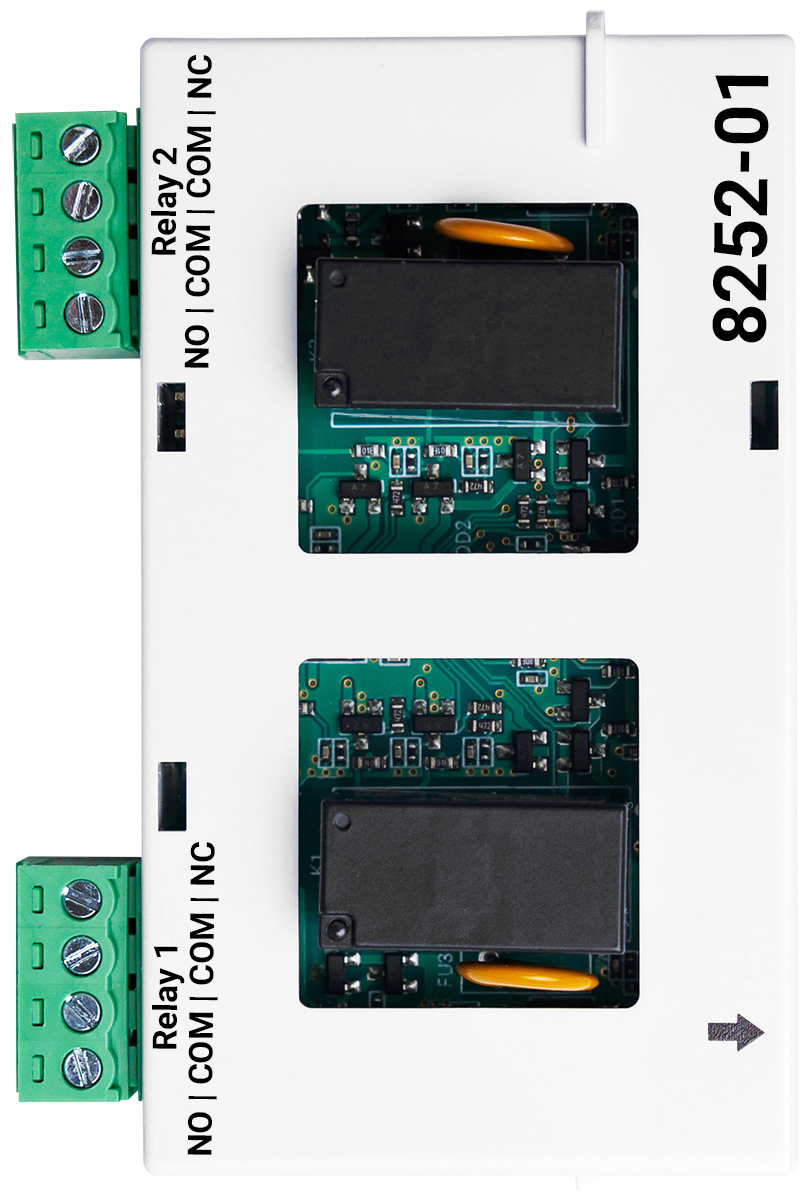

Модуль расширения реле Астра-Прайм-8252-01
| рис. 1 |
Назначение:
– работа в составе системы Астра-Прайм в качестве расширителя релейных выходов
– информационый обмен с центральным ППК (ППКУП Астра-Прайм-7453 или ППКО Астра-Прайм-7453-01) по интерфейсу RS-485
– управление проводными средствами оповещения и другой аппаратурой с помощью системного выхода по команде от центрального ППК
Особенности:
– конструкция модуля предусматривает установку в корпус ППКУП (РП, БИУ, БРУ) в слот для модуля расширения
– работа под управлением центрального ППК (ППКУП Астра-Прайм-7453 или ППКО Астра-Прайм-7453-01)
– подключение к ППК (РП, БИУ, БРУ) по шине RS-485
– 2 силовых реле 250 В, 3 А
– световая индикация собственного состояния на встроенных индикаторах
– электропитание от ППК (РП, БИУ, БРУ) напряжением 13,8±0,2 В
Технические данные:
– напряжение питания – 12±2 В
– ток потребления при выключенных реле – 50 мА
– параметры реле:
• максимальное коммутируемое напряжение, AC – 250 В
• максимальное коммутируемое напряжение, DC – 30 В
• максимальный ток нагрузки, AC/ DC – 3 А
– габаритные размеры модуля – 80х45х13,5 мм
– масса модуля – 0,04 кг
– условия эксплуатации:
• диапазон температур – от -30°С до +55°С
• относительная влажность воздуха – до 98% при +40°С (без конденсации влаги)
Индикация и выходы:
– индикатор состояния модуля (зарегистрирован, на связи и т.п.)
– вход/выход интерфейсной линии RS-485
– программируемые выходы
