Отключение электроприборов при постановке на охрану

Если Вы уже используете Security Hub для охраны объекта, у Вас есть дополнительная возможность при постановке объекта на охрану  отключать часть бытовых приборов сигналом с реле, управляемым по сценарию Security Hub   (дабы не мучать себя мыслями по дороге «А не остался ли утюг включенным?»).



Примеры программирования в мобильном приложении:



В первую очередь нужно добавить реле с управлением по сценарию:

- для добавления проводного реле нужно следовать инструкциям по рис. 1-6, схема подключения приведена на рис.23,

- для добавления беспроводного реле нужно следовать инструкциям по рис. 7-11, схема подключения приведена на рис. 24

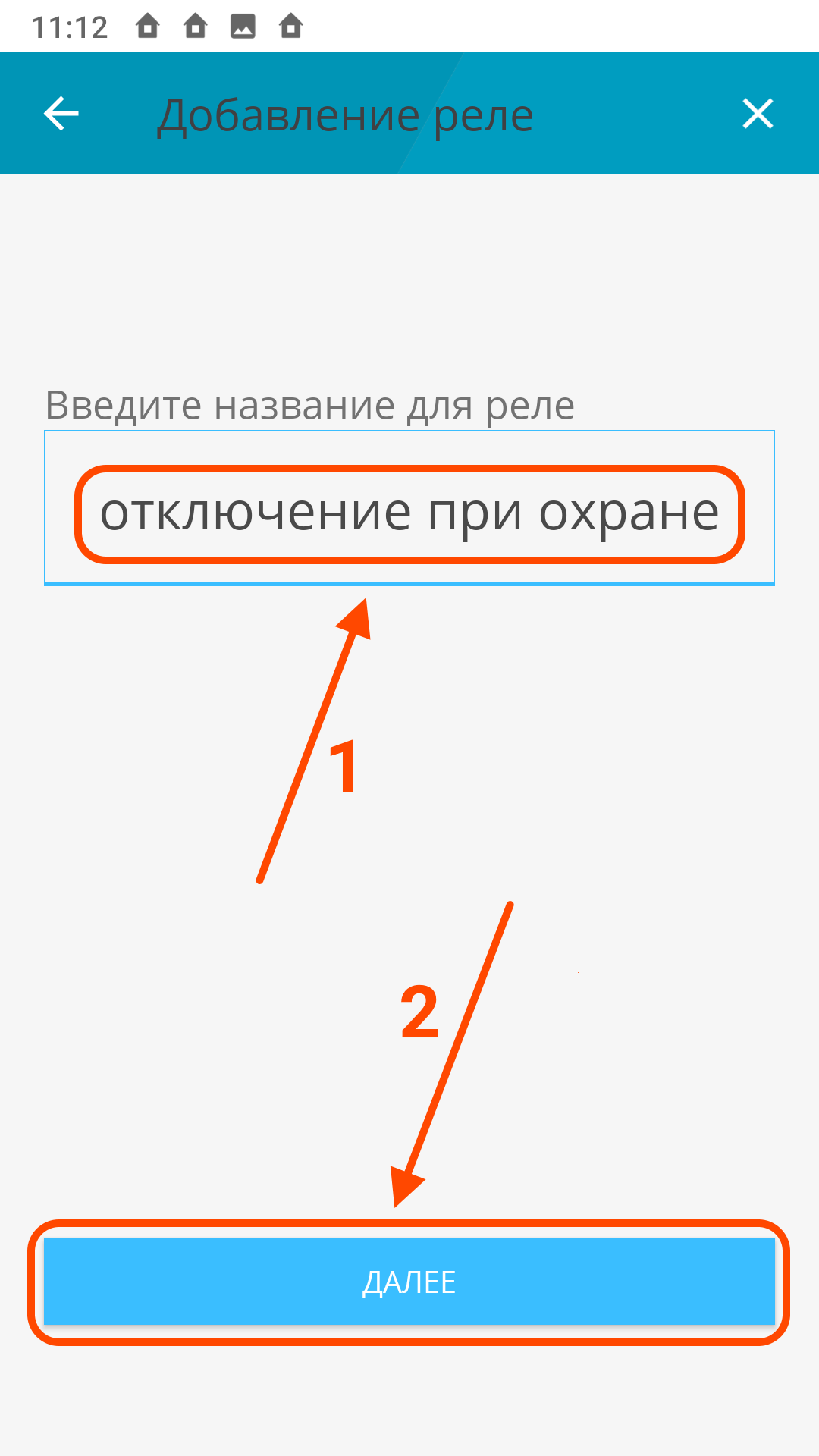

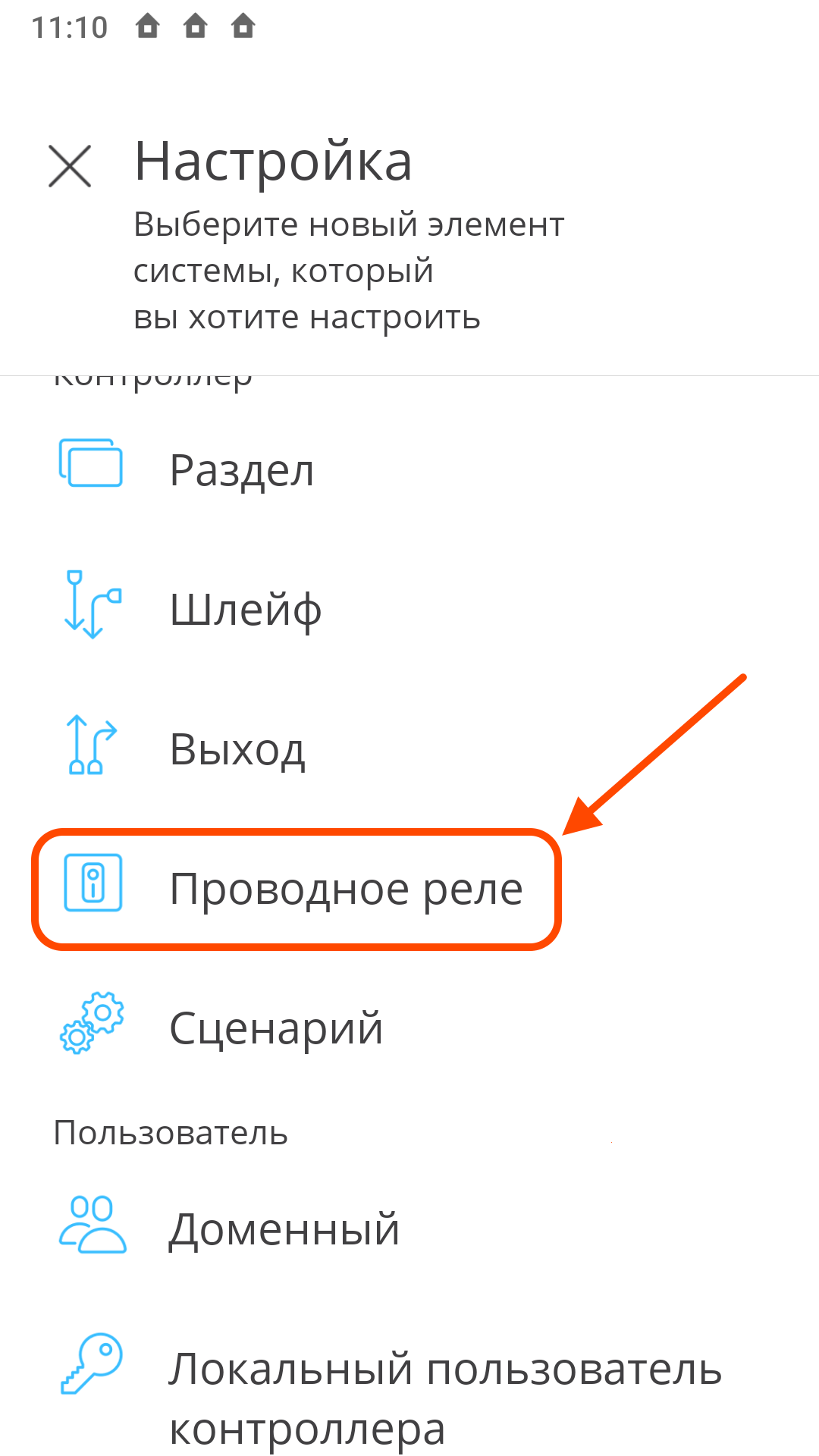

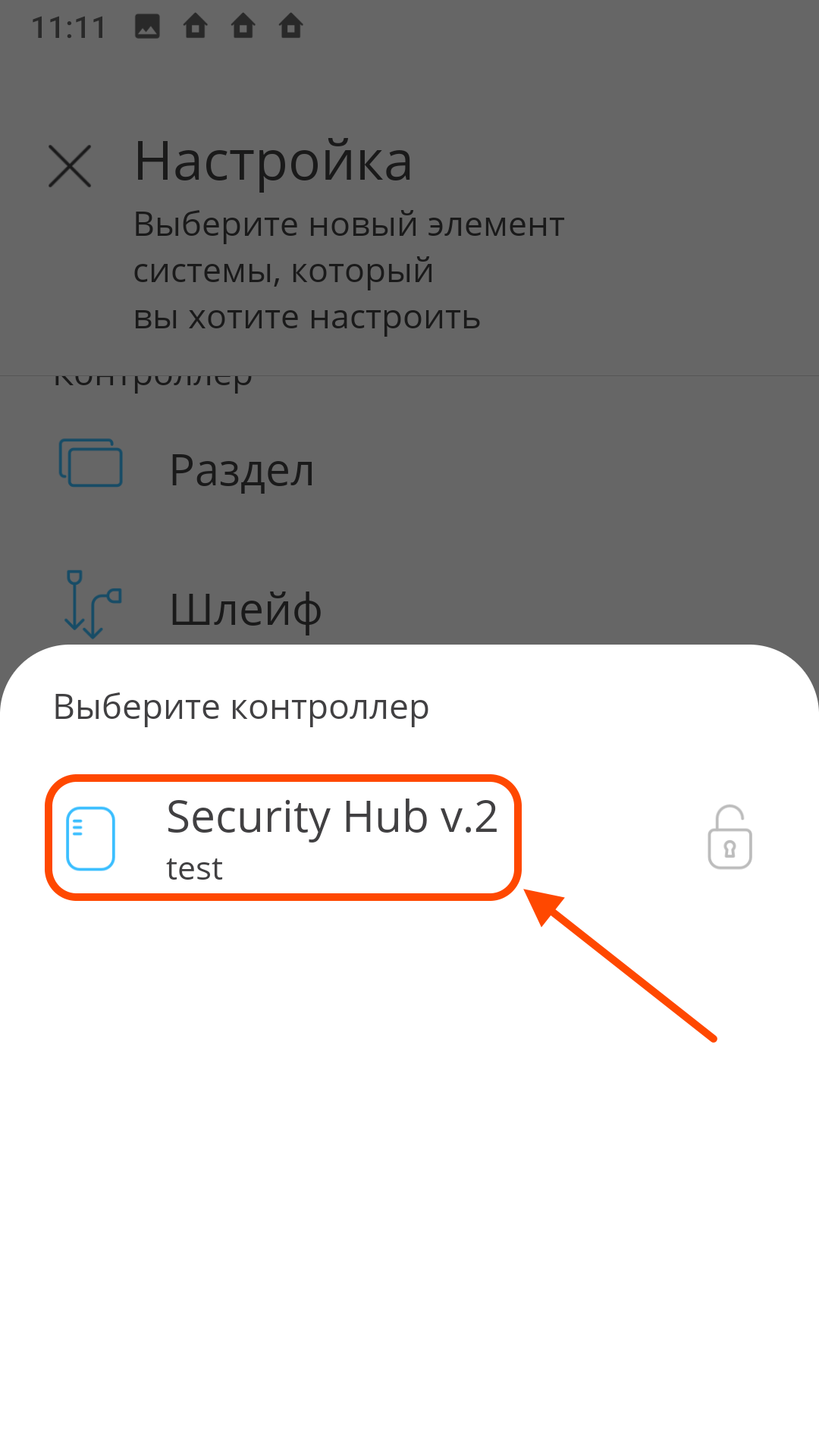

В пункте "Настройка" выберите  "Проводное реле" Выберите программируемый контроллер Security Hub Придумайте название для реле и нажмите "Далее"
рис. 1 рис. 2 рис. 3

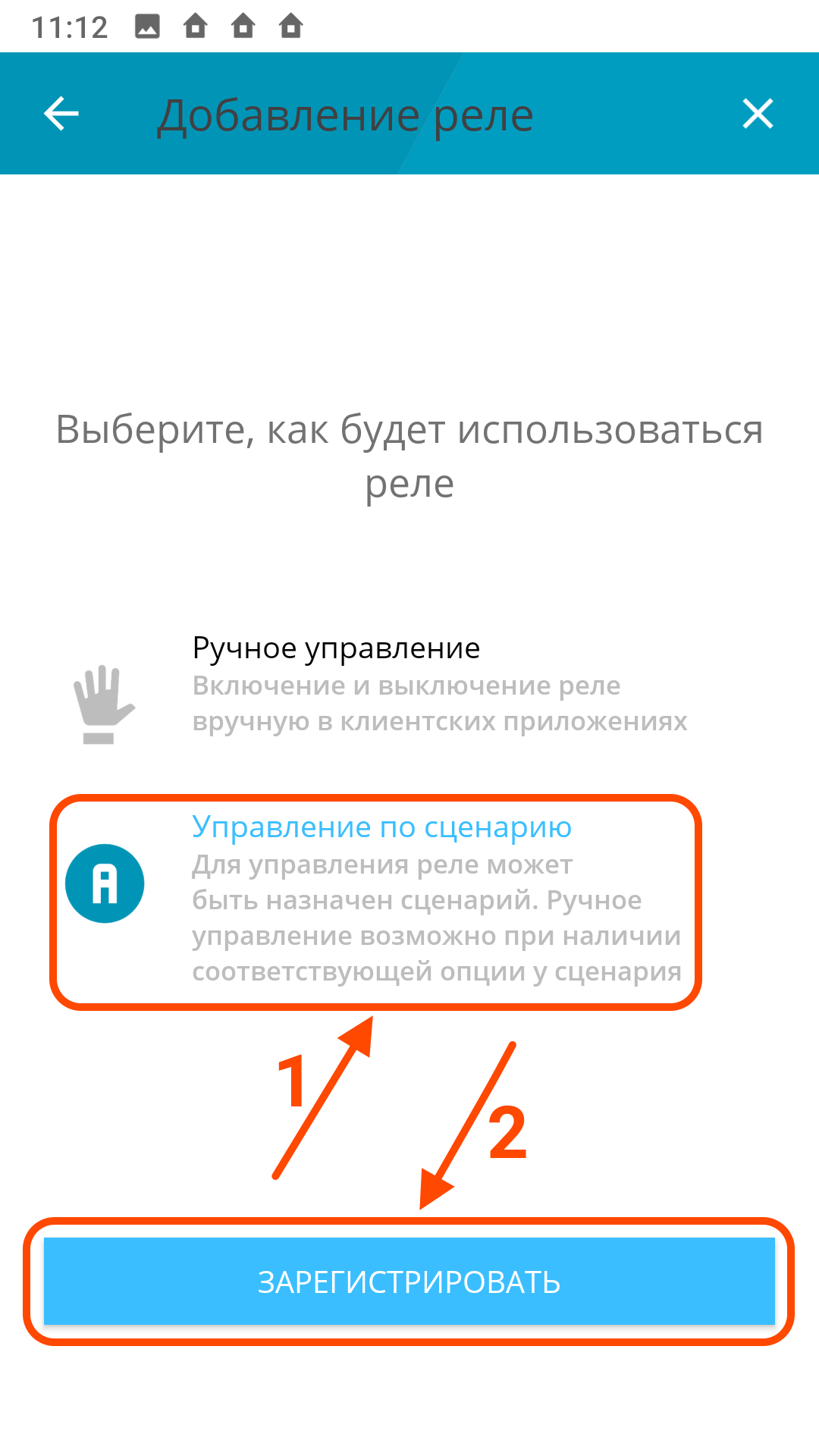

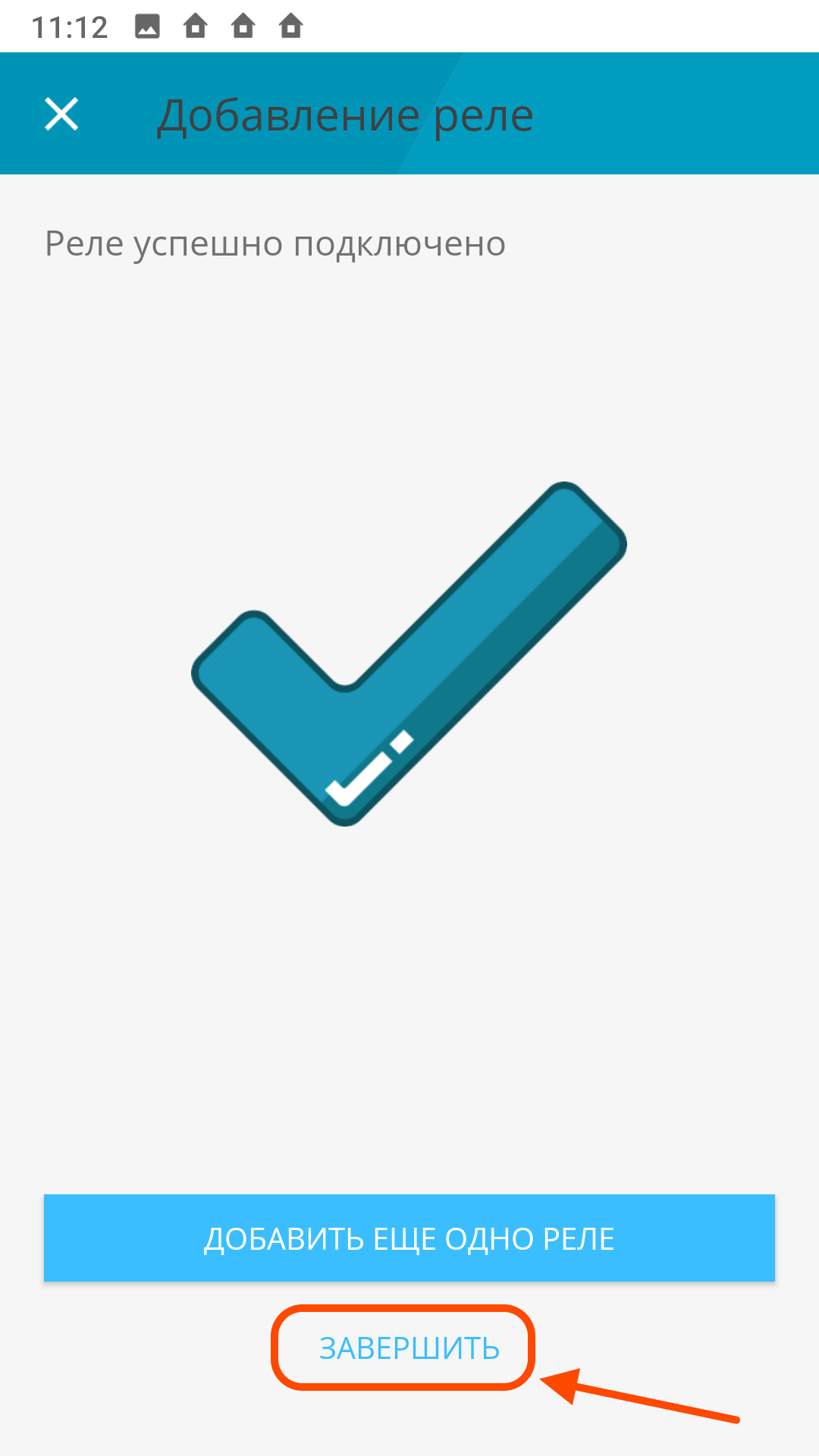

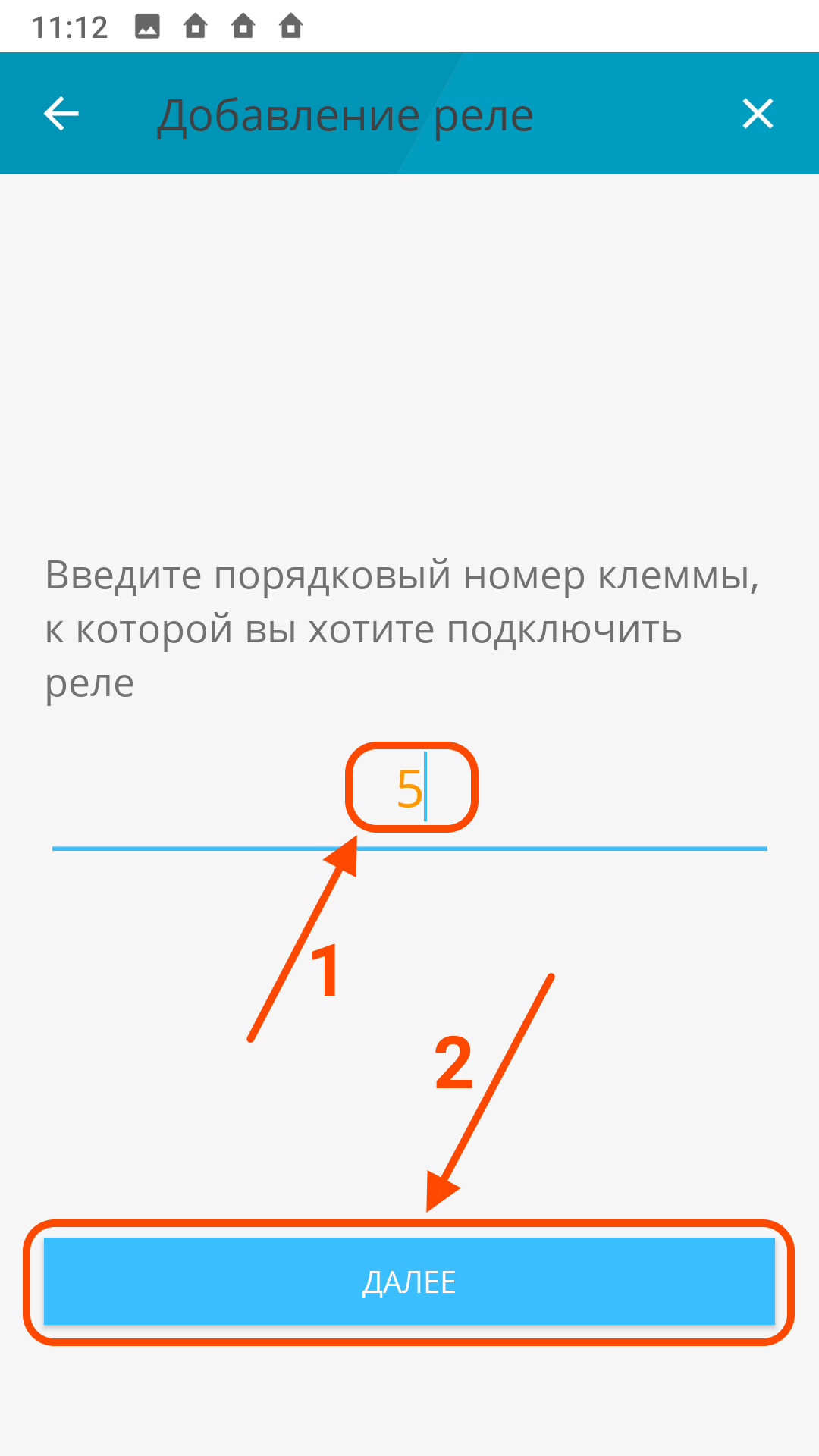

Введите номер клеммы и нажмите кнопку "Далее" (по рис.23, номер клеммы 5) Выберите "Управление по сценарию" и нажмите "Далее" Завершите добавление проводного реле
рис. 4 рис. 5 рис. 6



В случае, если в качестве коммутируемого устройства применяется беспроводное реле Астра-8231 (схема подключения приведена на рис.24), то нужно следовать следующим инструкциям:

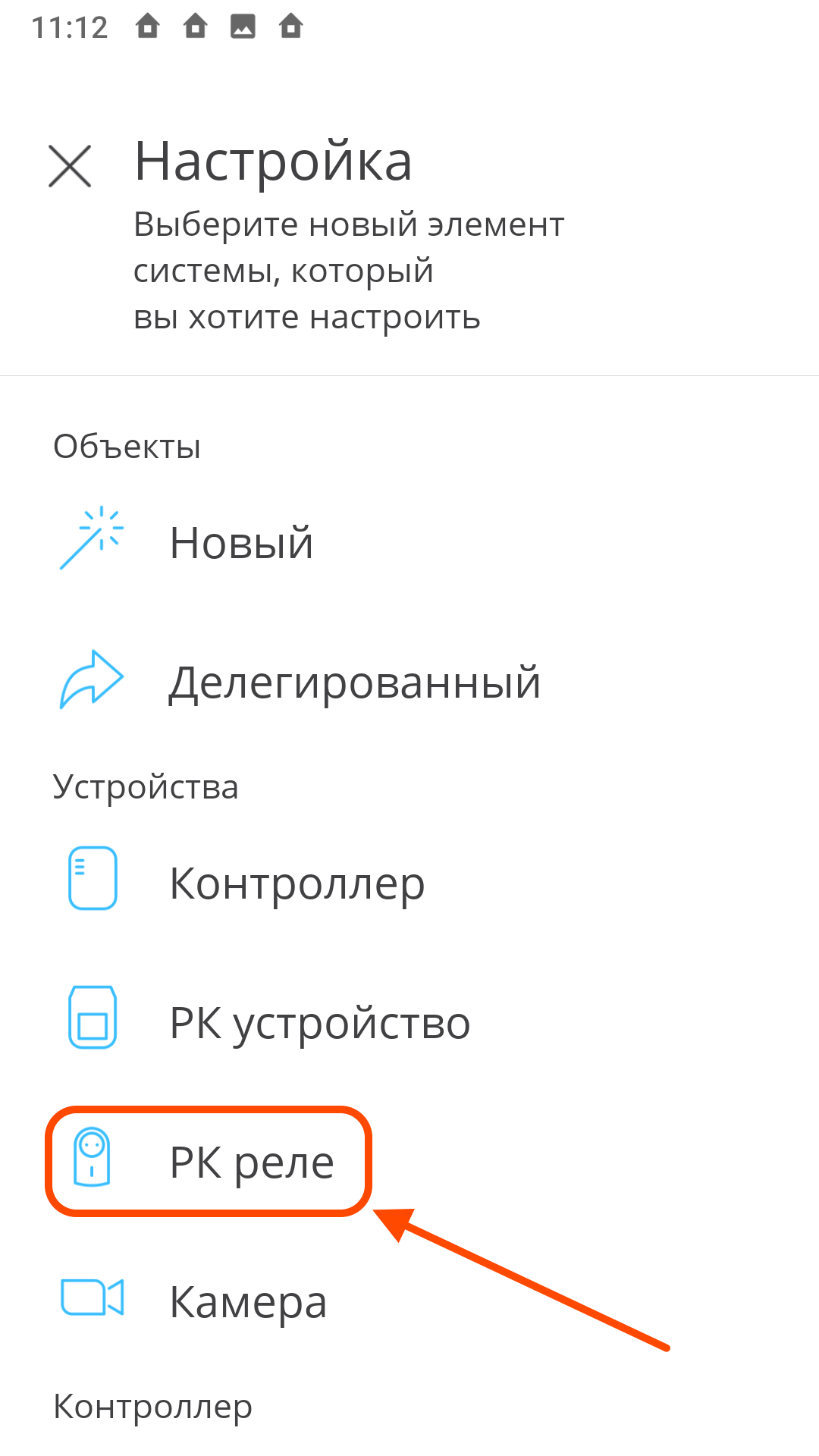

 В пункте "Настройка" выберите создание "РК реле"

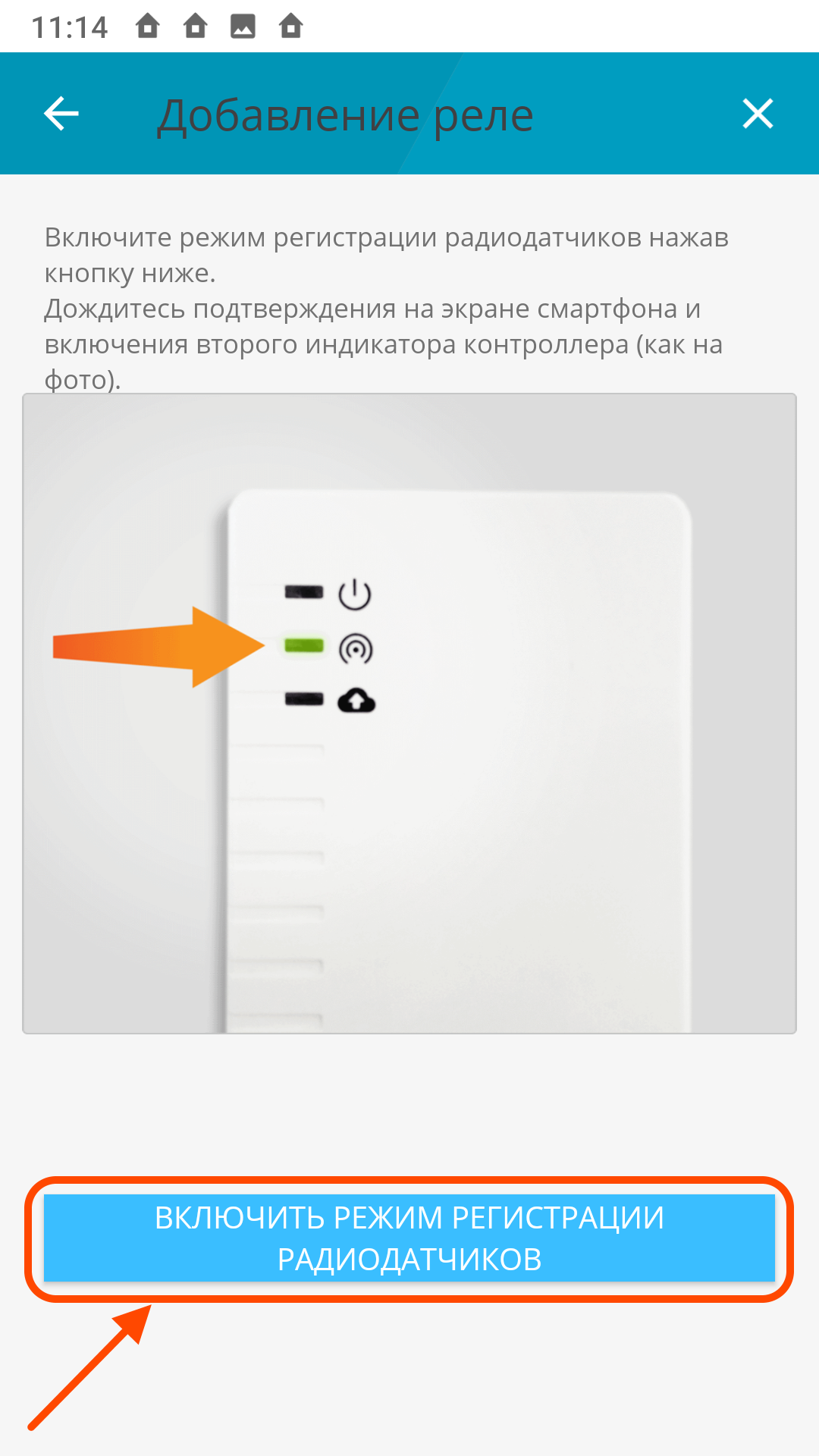

Включите "Режим регистрации" и установите ЭП в Астра-8231

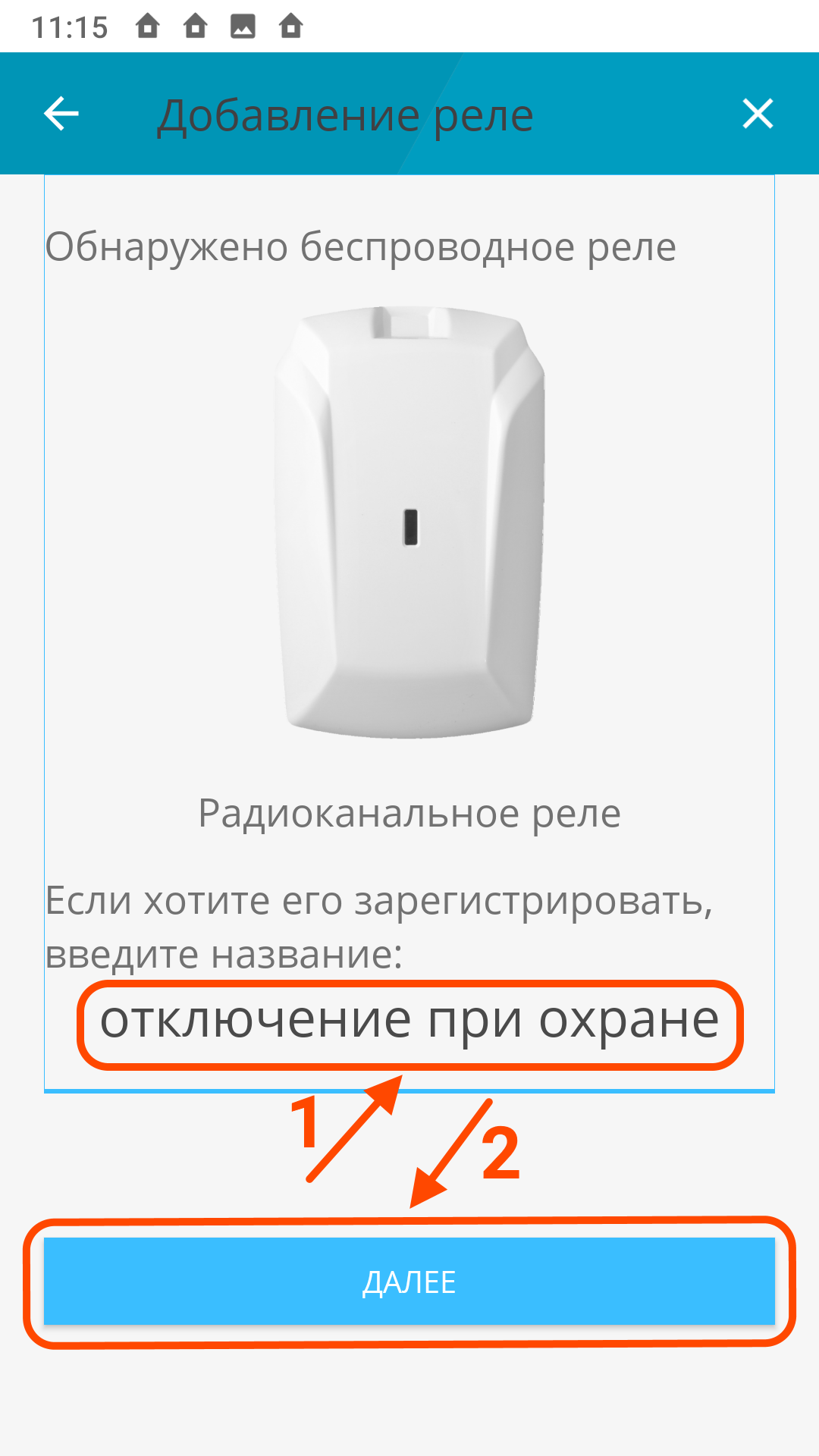

Придумайте название для реле и нажмите "Далее"
рис. 7 рис. 8 рис. 9



Выберите "Управление по сценарию" и нажмите "Далее" Завершите добавление беспроводного реле

рис. 10 рис. 11



Далее нужно добавить и настроить сценарий «Взят/Снят» из категории «Охрана», указать недавно созданное реле, включить инверсию (при необходимости), указать отслеживаемые разделы (как правило указываются все разделы, чтобы отключать электроэнергию только при полной охране).

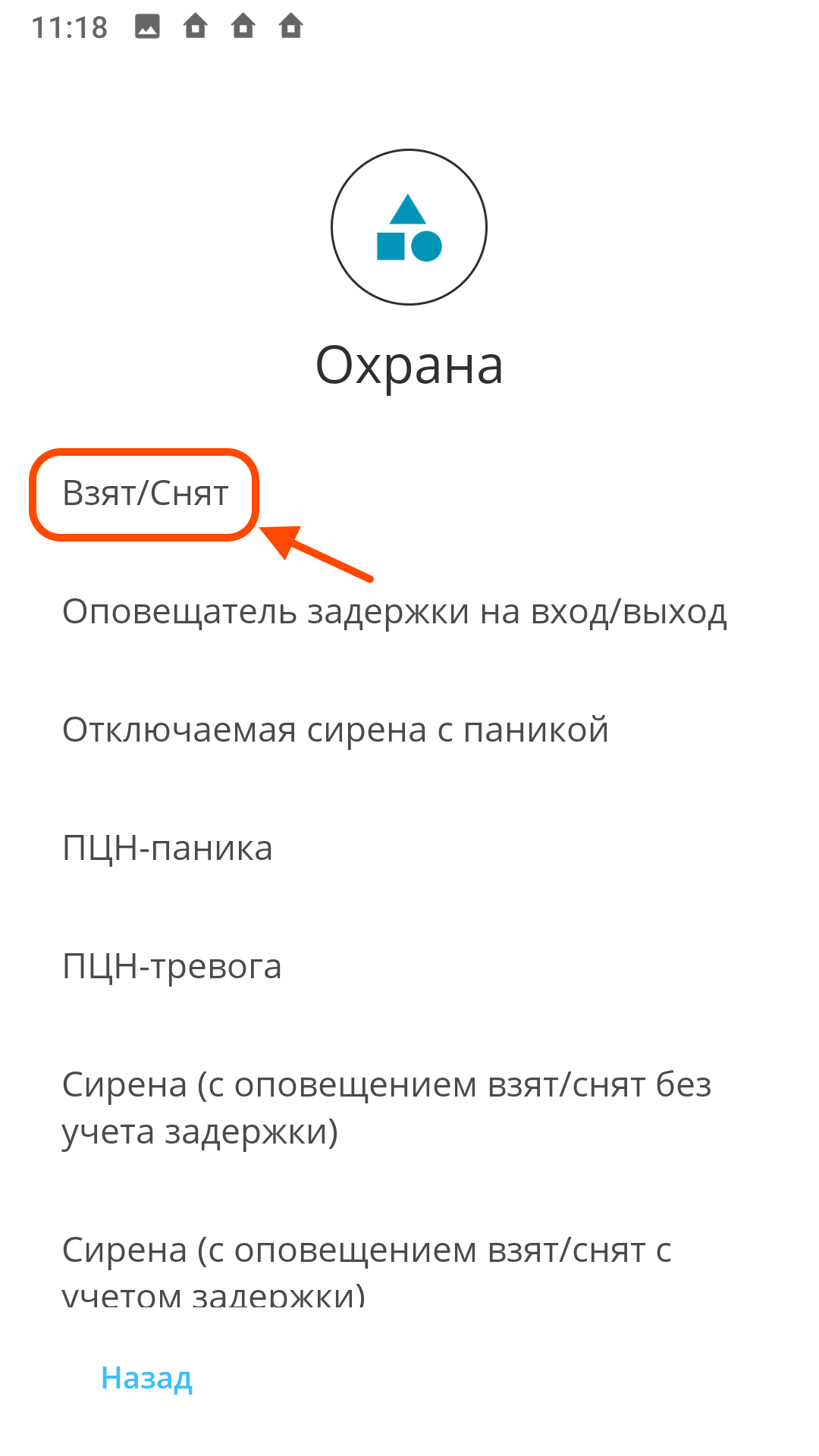

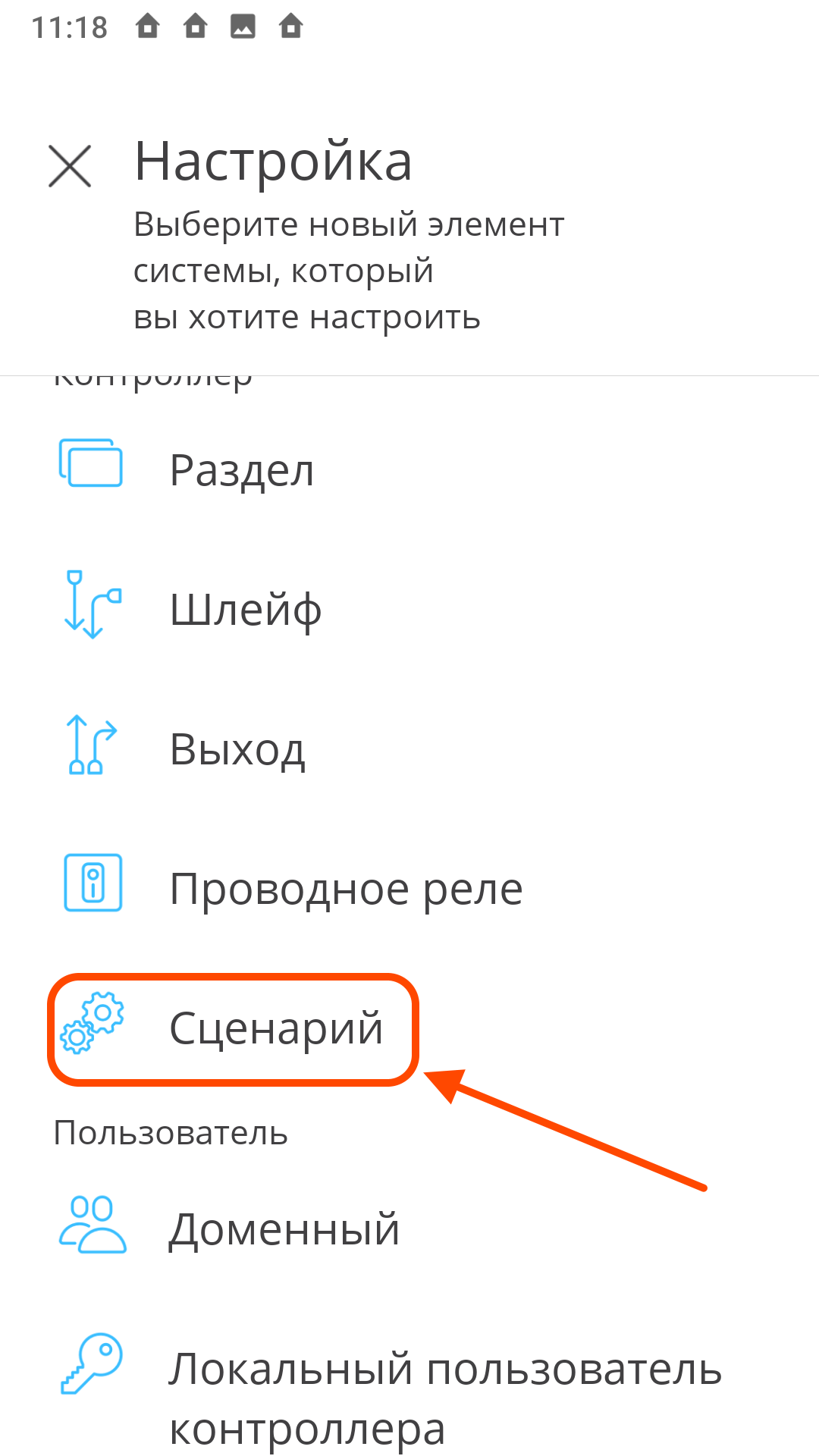

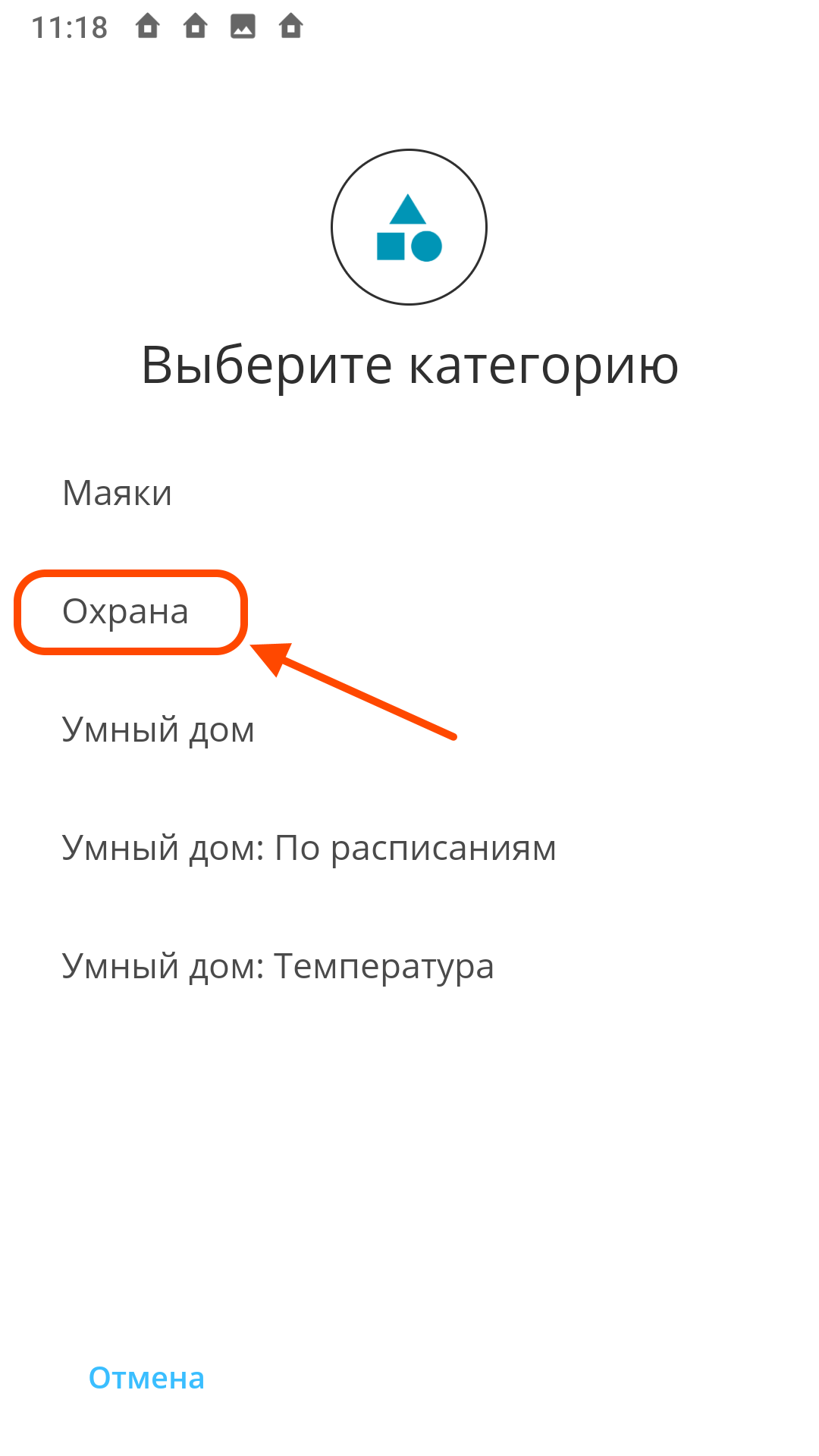

 В пункте "Настройка" выберите "Сценарий" Выберите категорию "Охрана" Выберите сценарий "Взят/Снят"
рис. 12 рис. 13 рис. 14

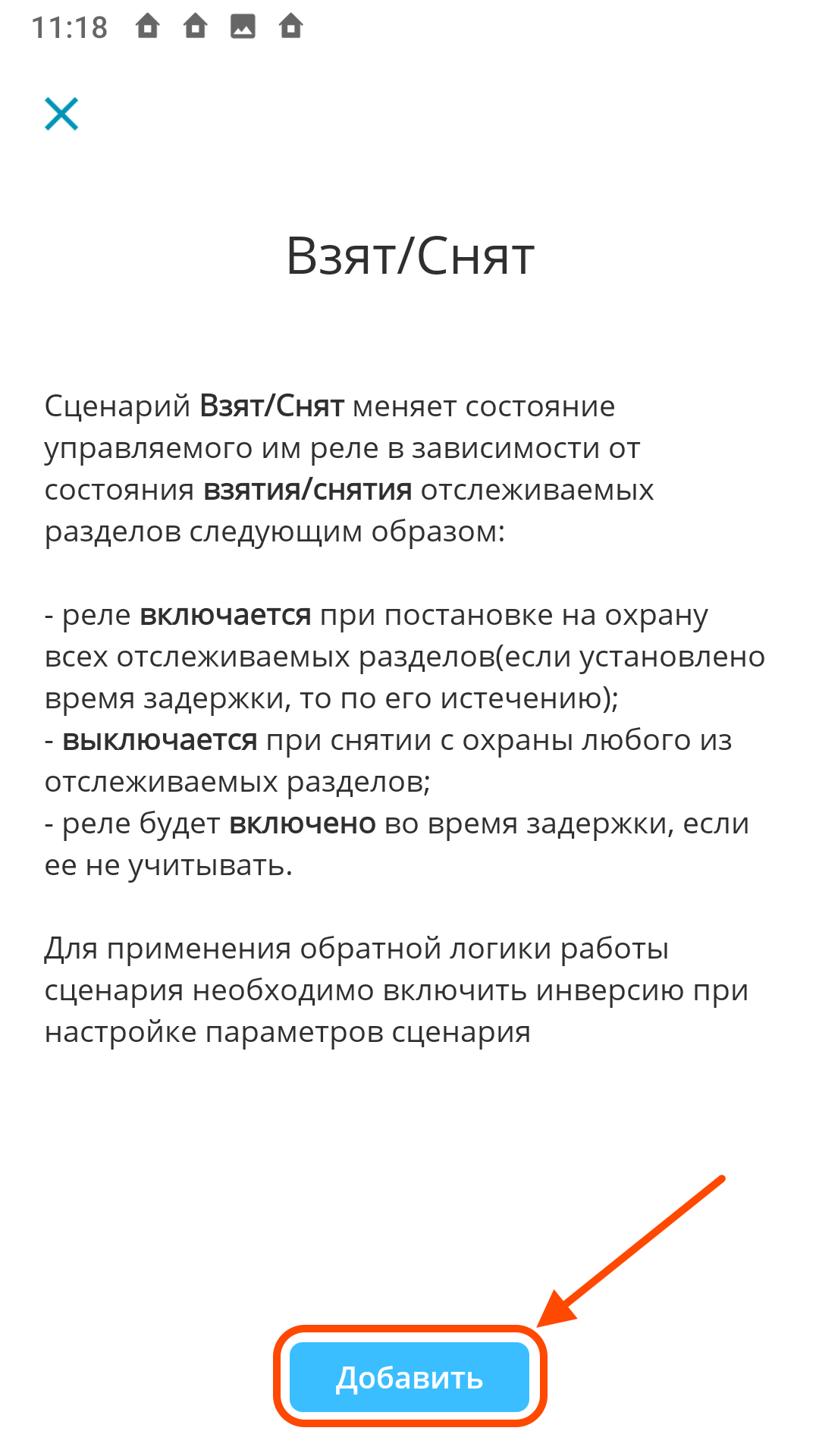

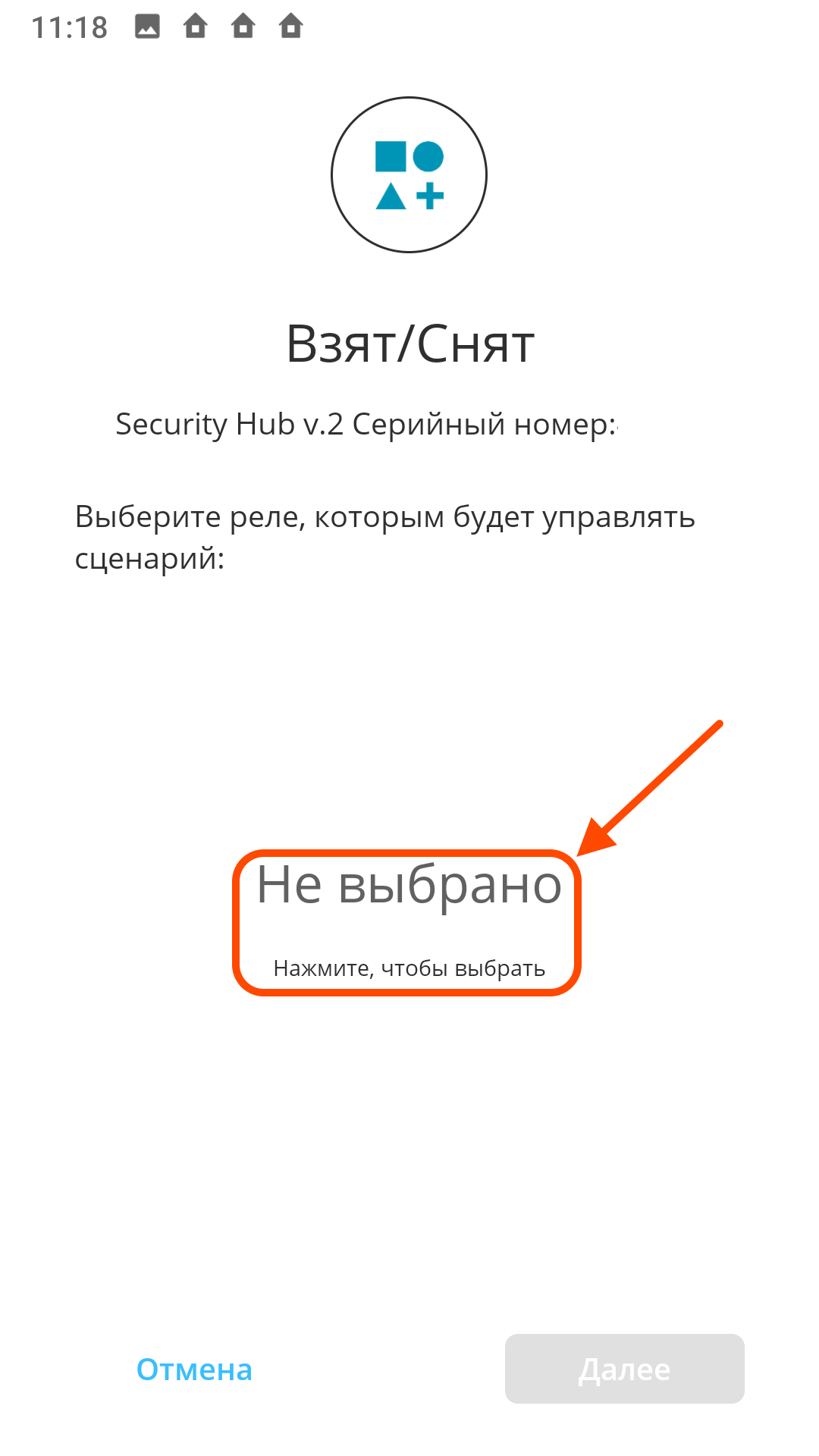

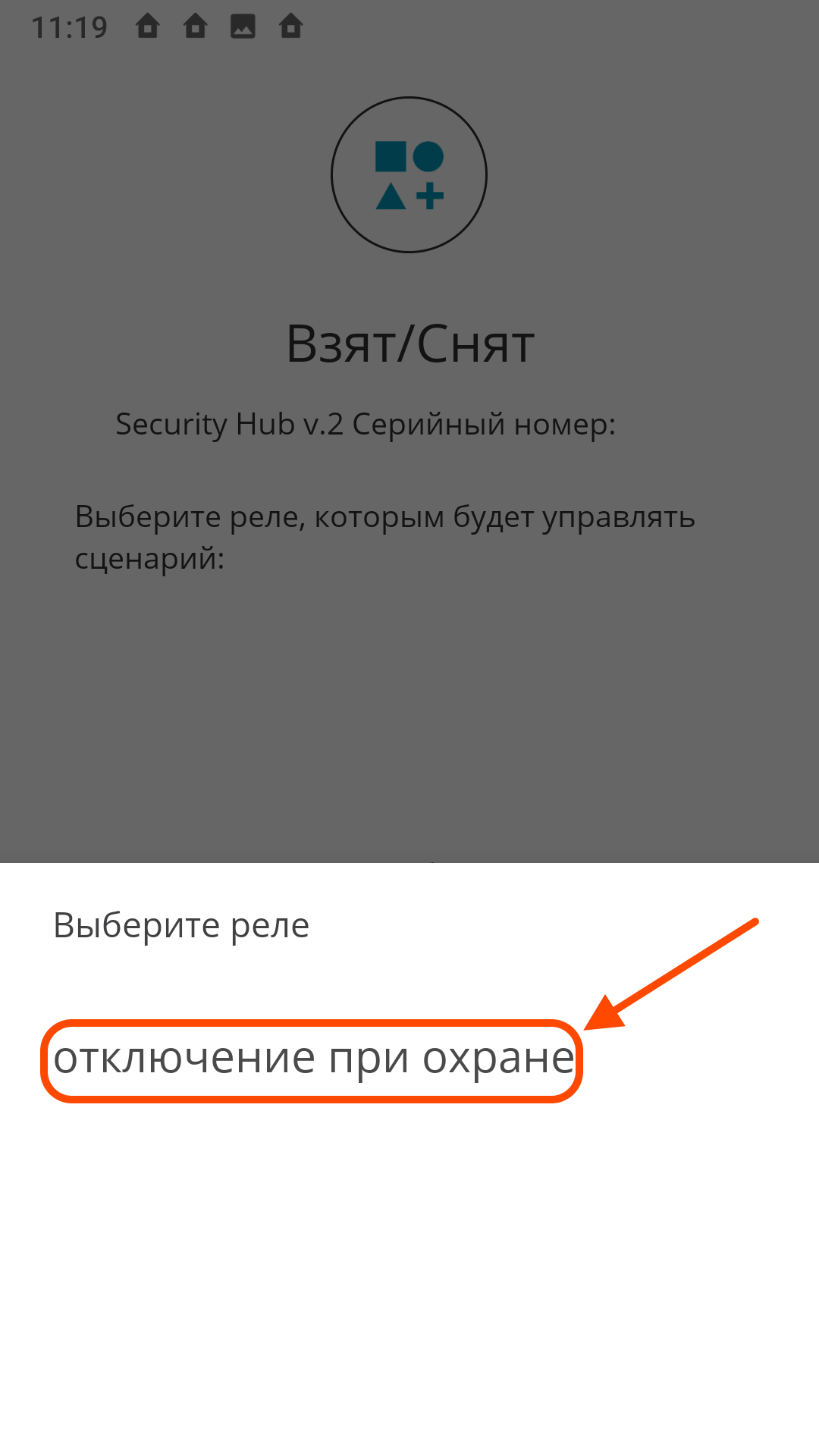

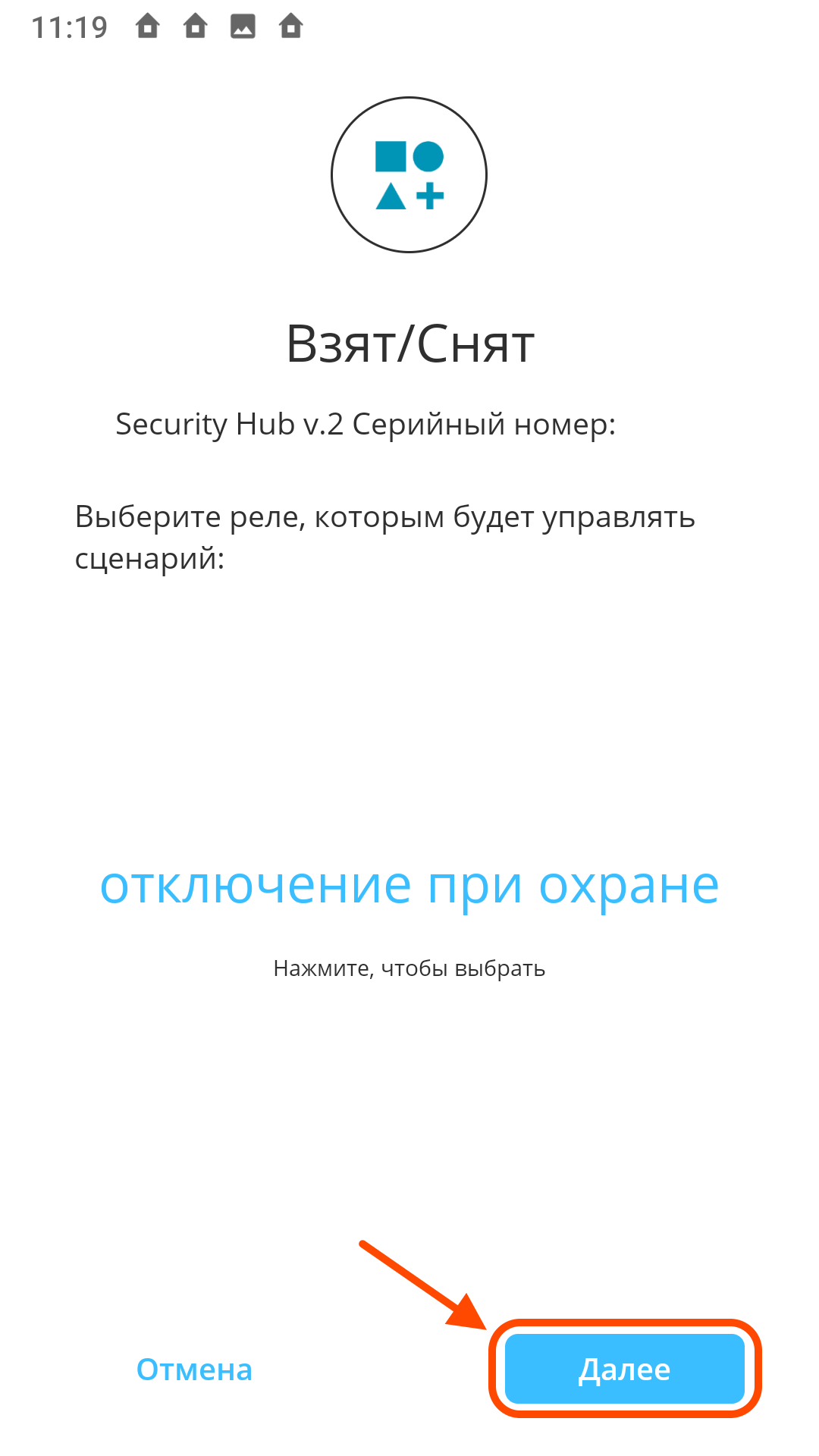

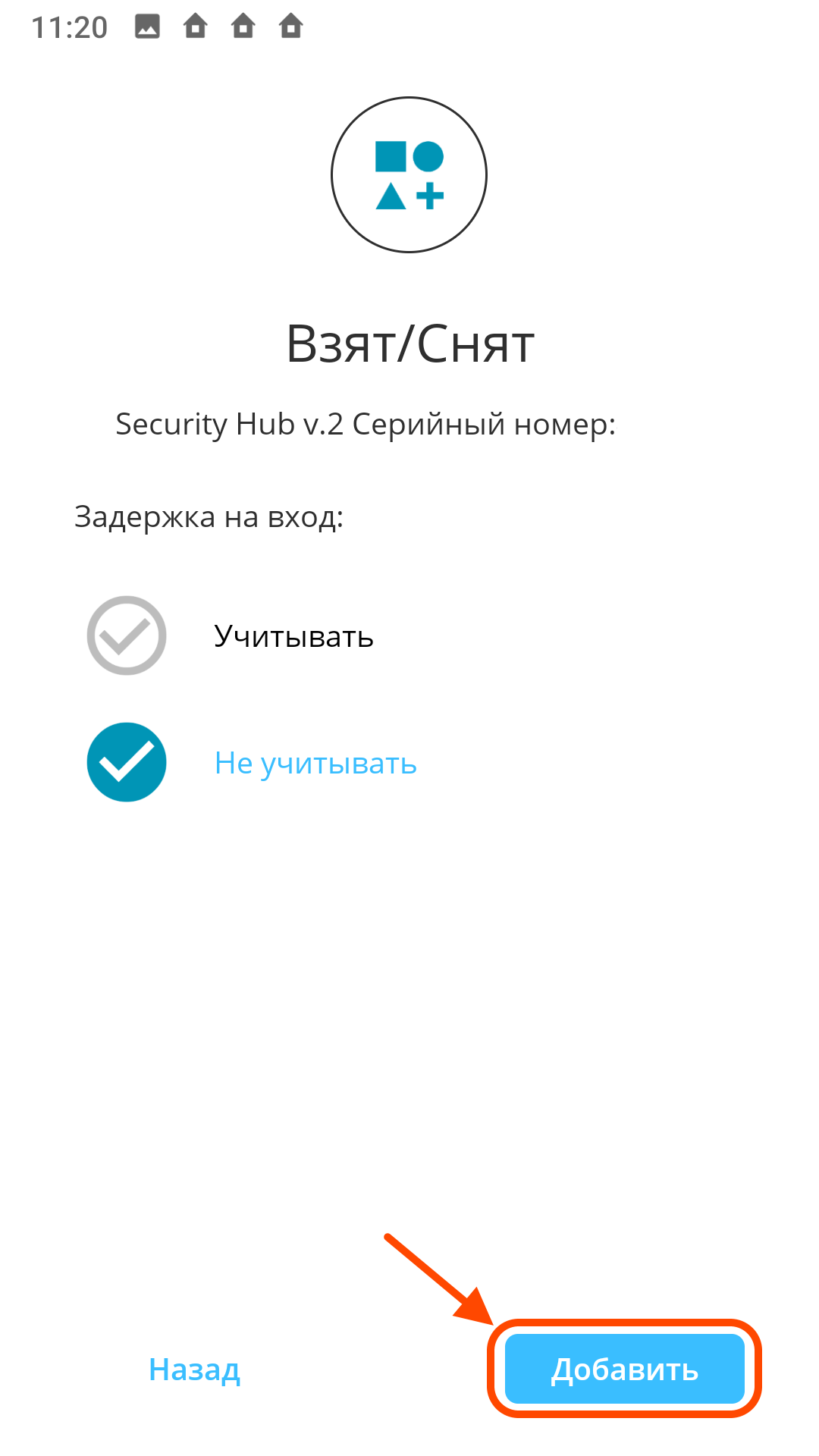

Изучите тактику работы и нажмите кнопку "Добавить" Нажмите на выделенную область Выберите созданное ранее реле
рис. 15 рис. 16 рис. 17

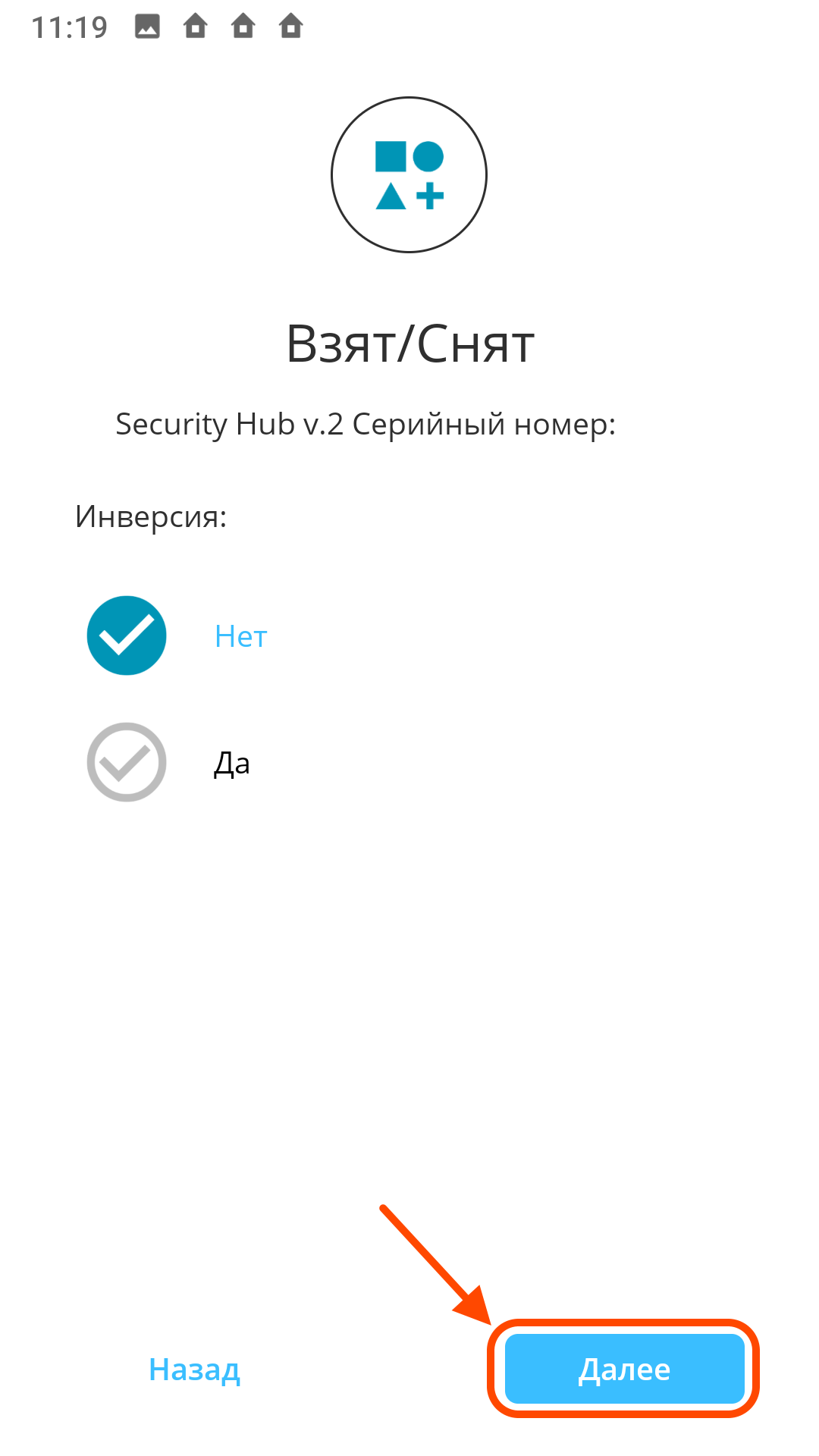

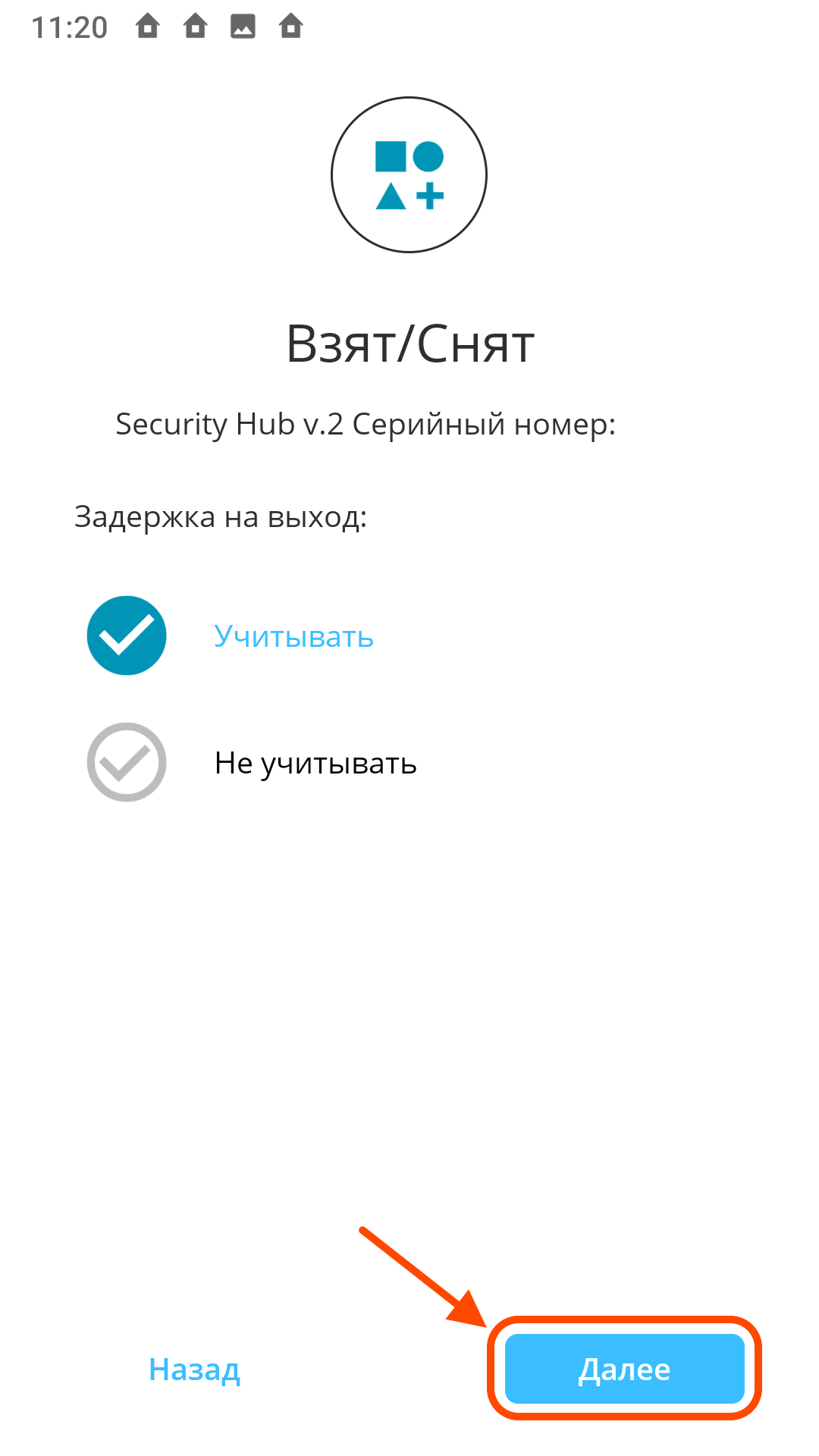

Нажмите кнопку "Далее" Нажмите кнопку "Далее" Нажмите кнопку "Далее"
рис. 18 рис. 19 рис. 20

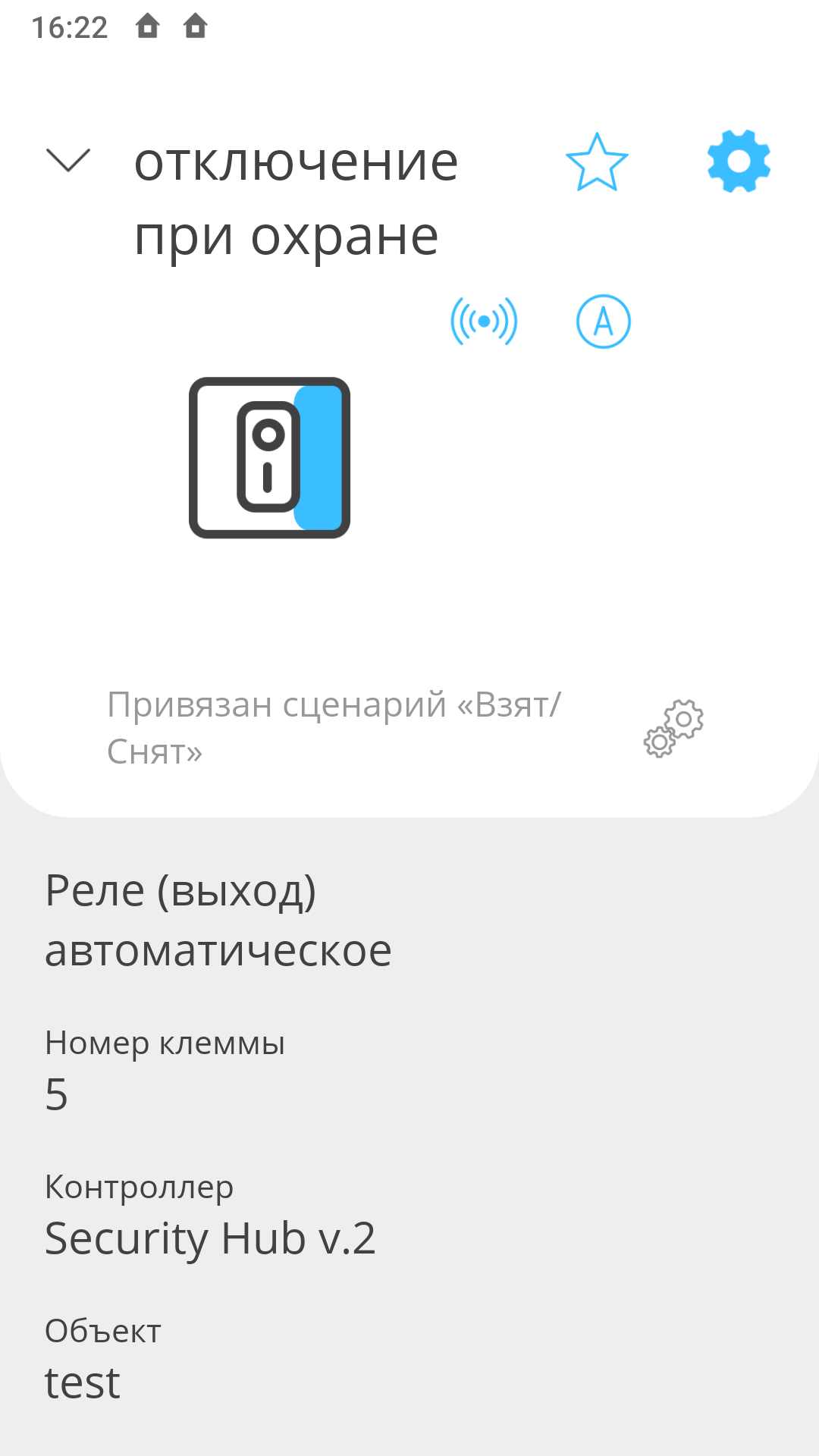

Нажмите кнопку "Далее" При успешных настройках реле появится привязанный сценарий

рис. 21 рис. 22

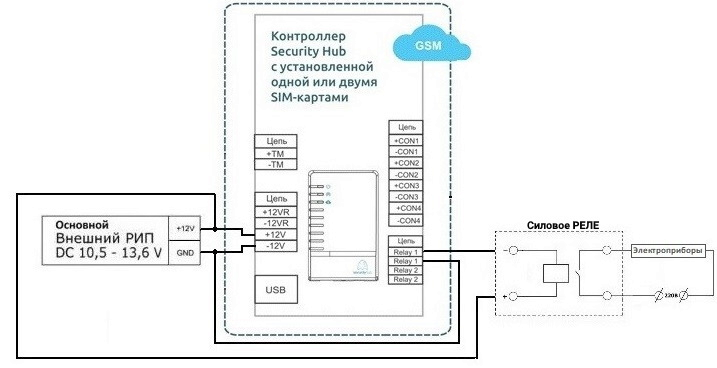

Схема подключения с использованием проводного реле контроллера и внешнего силового реле:

рис. 23

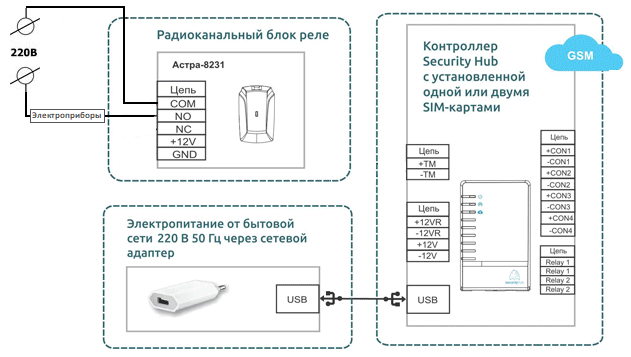

Схема подключения с применением беспроводного реле Астра-8231:

рис. 24


P.S. Усложнение данной задачи и примеры объединения нескольких сценариев см. по ссылке https://teko.helpdeskeddy.com/ru/knowledge_base/article/487/category/53/
