Допустим, необходимо управлять котлом по комфортной температуре (+22 … +25). А при полной постановке объекта под охрану нужно отключать комфортный сценарий и включать "энергосберегающий" (+5 … +8), чтобы наш дом не «замерз».
Тогда два сценария должны работать по логике «ИЛИ», а механизм отключения комфортного сценария - по логике «И» проводным реле RELAY1, работающим по сценарию «Взят/Снят» (пример программирования см. по ссылке https://teko.helpdeskeddy.com/ru/knowledge_base/article/418/category/53).
Как сделать?
Создайте раздел контроля температуры и добавьте туда датчик контроля температуры Астра-3731.

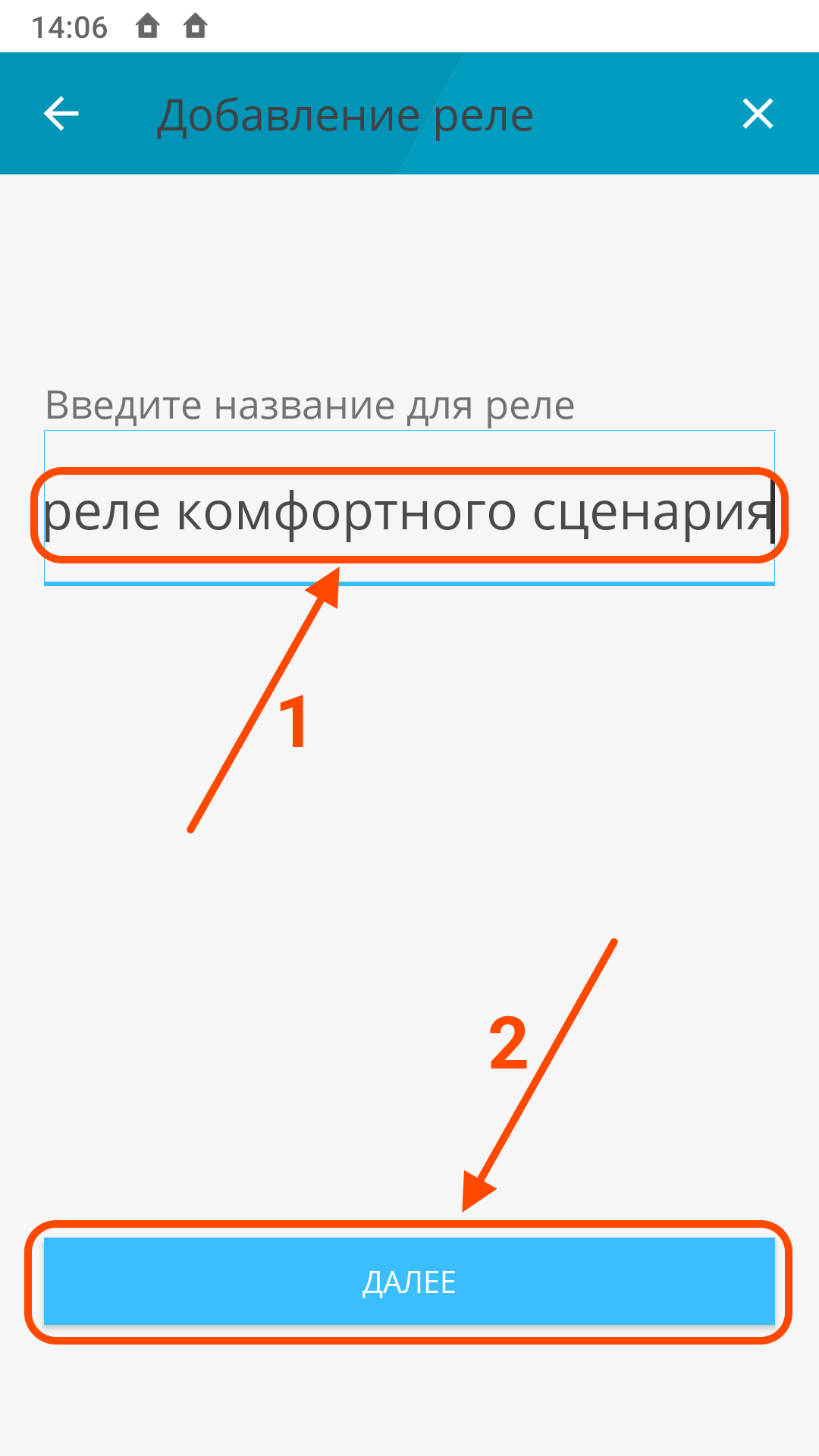

Создайте «Реле комфортного сценария управления температурой», выберите номер выхода 4 (согласно схеме подключения, см. рис. 25), выберите тип «Управление по сценарию» (рис. 1-5).

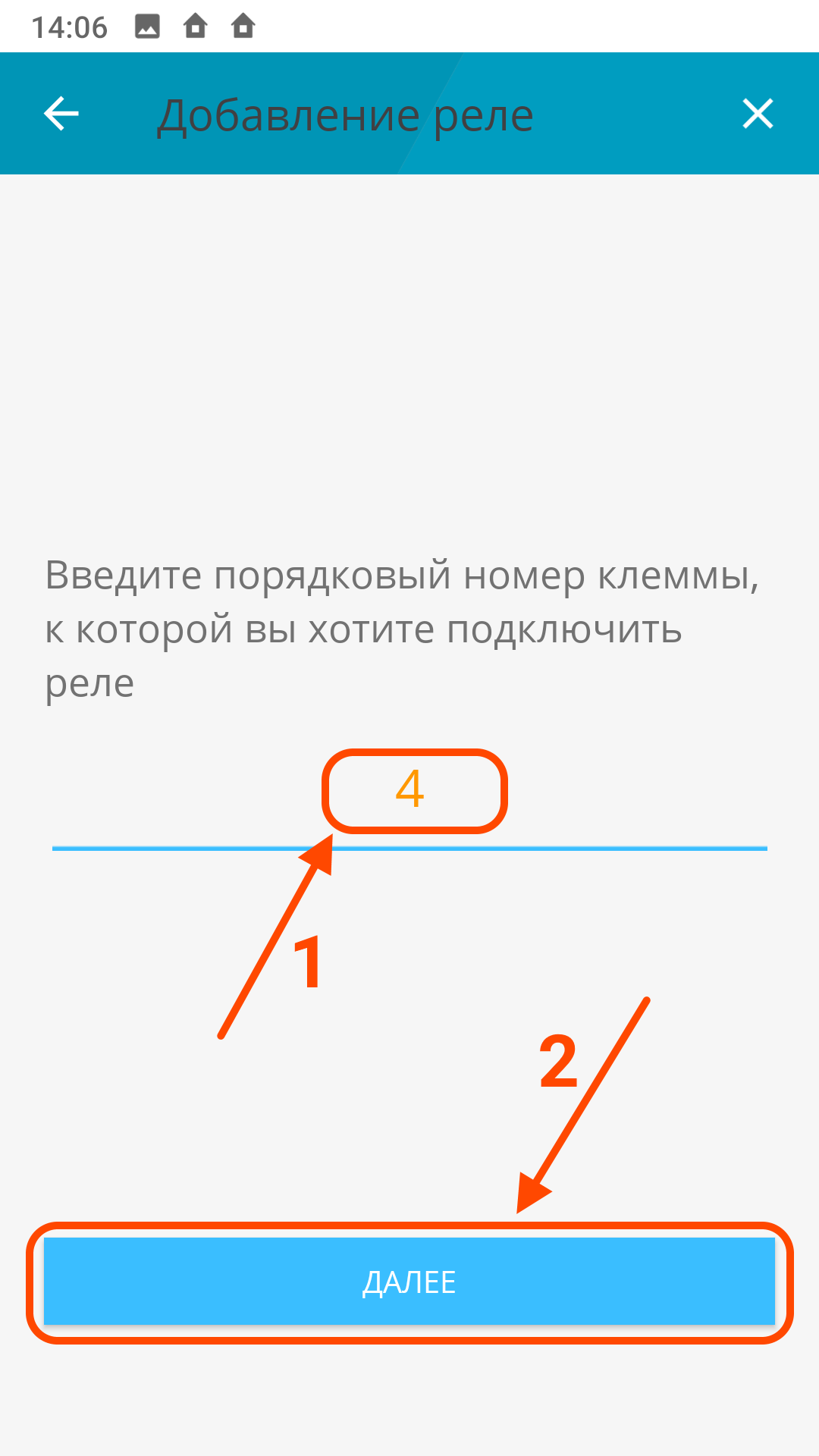

| В пункте "Настройка" выберите "Проводное реле" | Придумайте название для реле и нажмите кнопку "Далее" | Укажите клемму "4" для данного реле и нажмите "Далее" |
| рис. 1 | рис. 2 | рис. 3 |

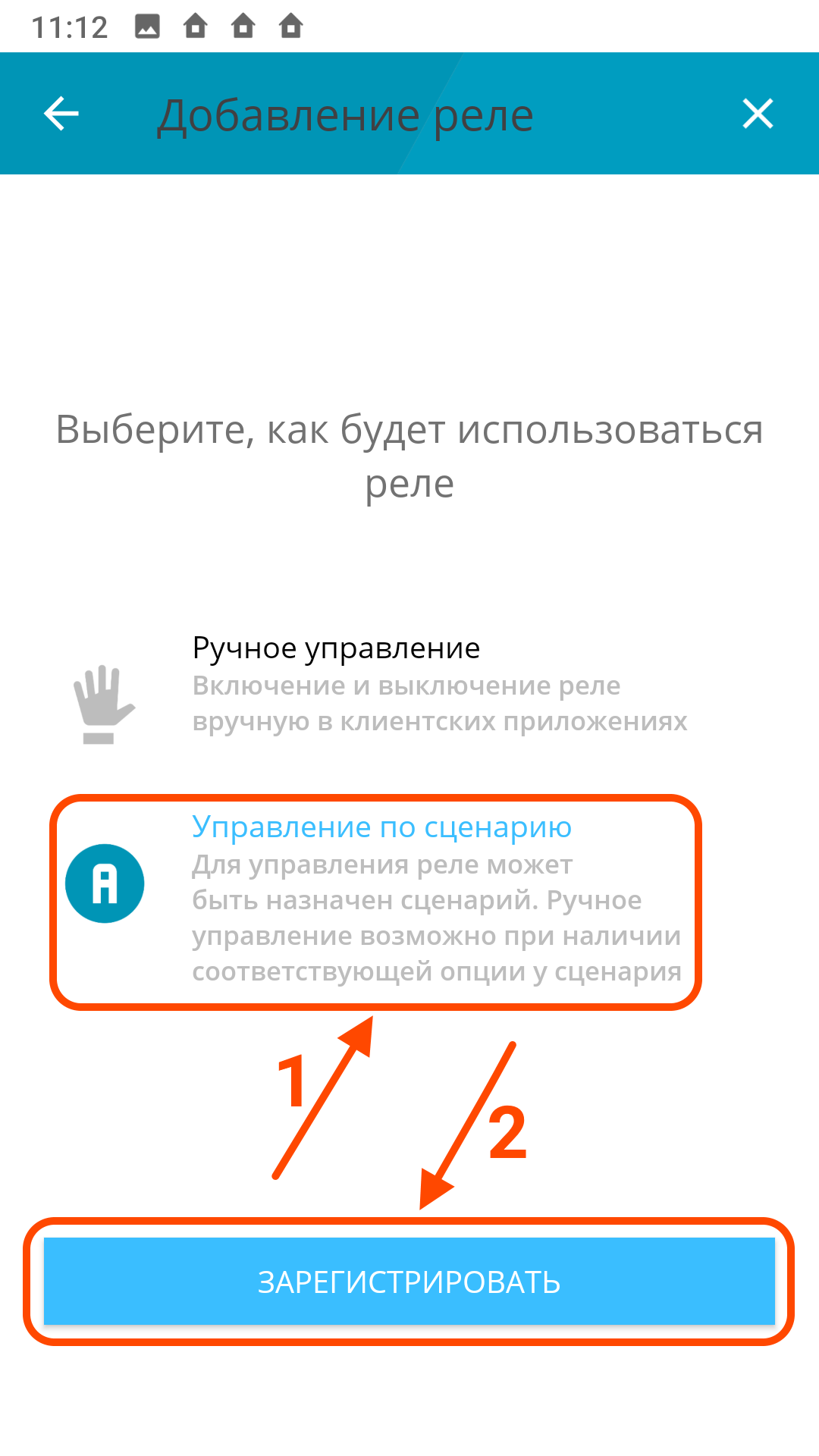

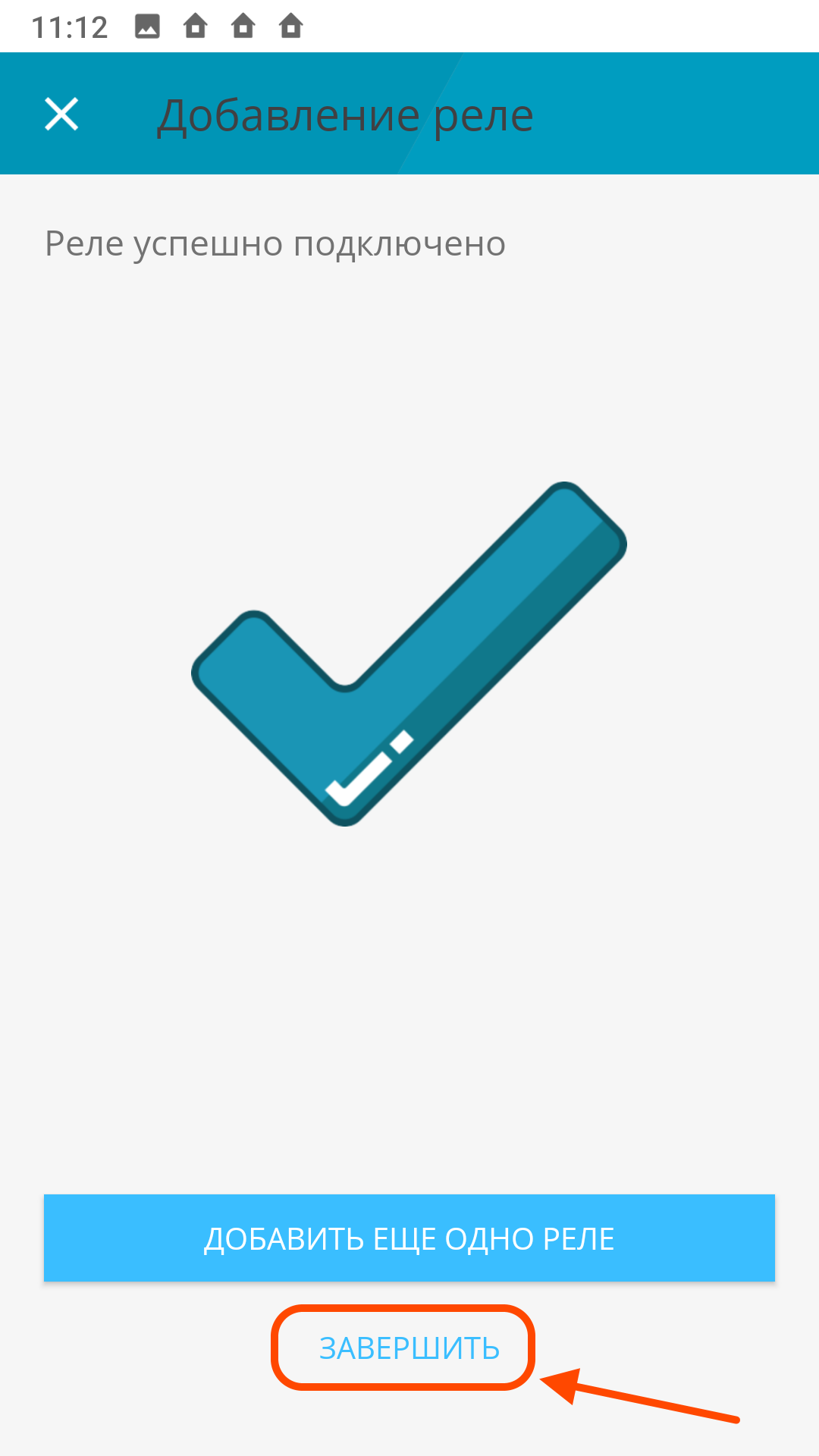

| Выберите использование реле "Управление по сценарию" | Завершите добавление реле | |
| рис. 4 | рис. 5 |

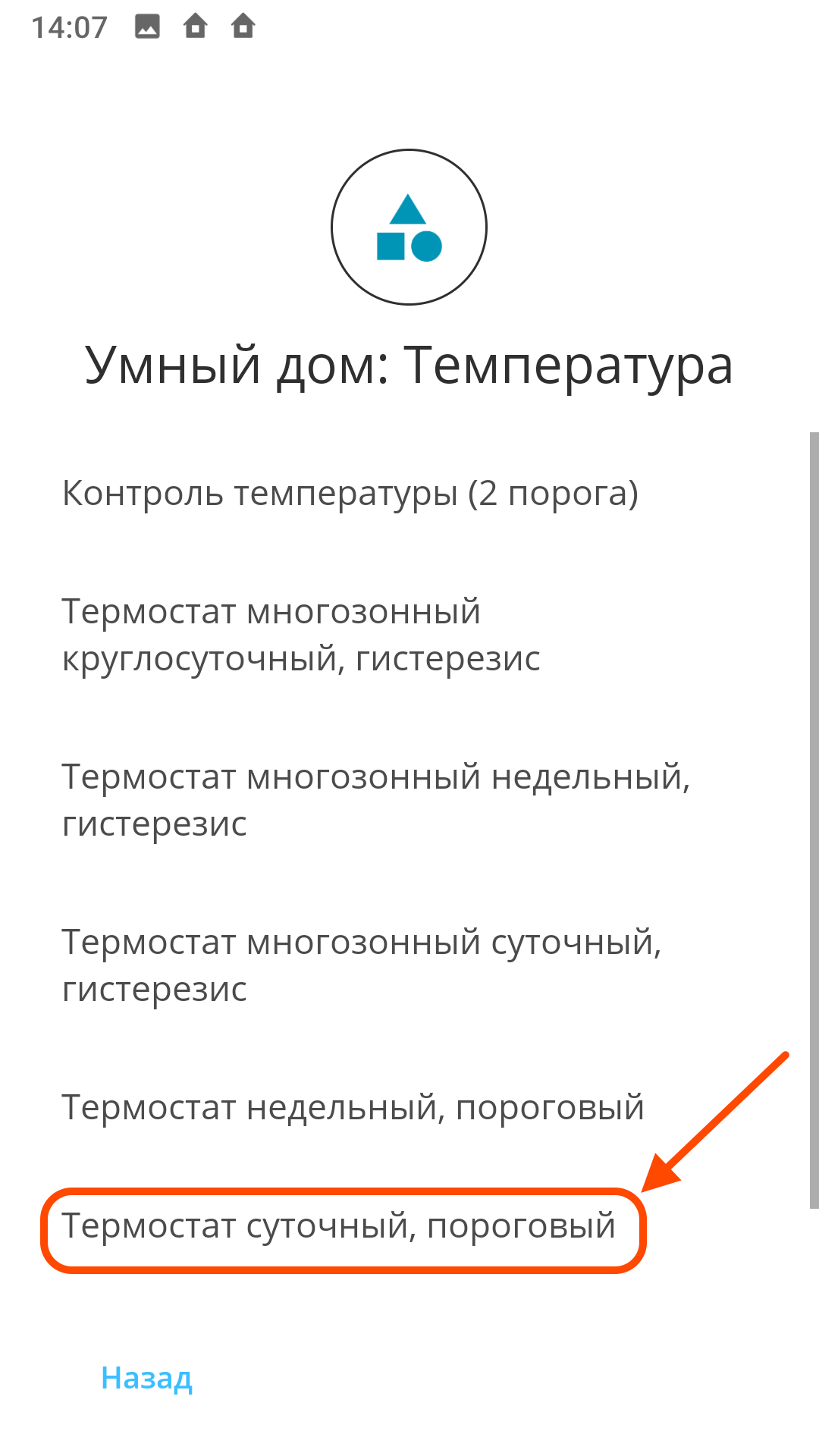

Далее зайдите в «Сценарии», добавьте сценарий, выберите категорию «Умный дом: Температура», сценарий «Термостат суточный, пороговый» (рис. 6-10).

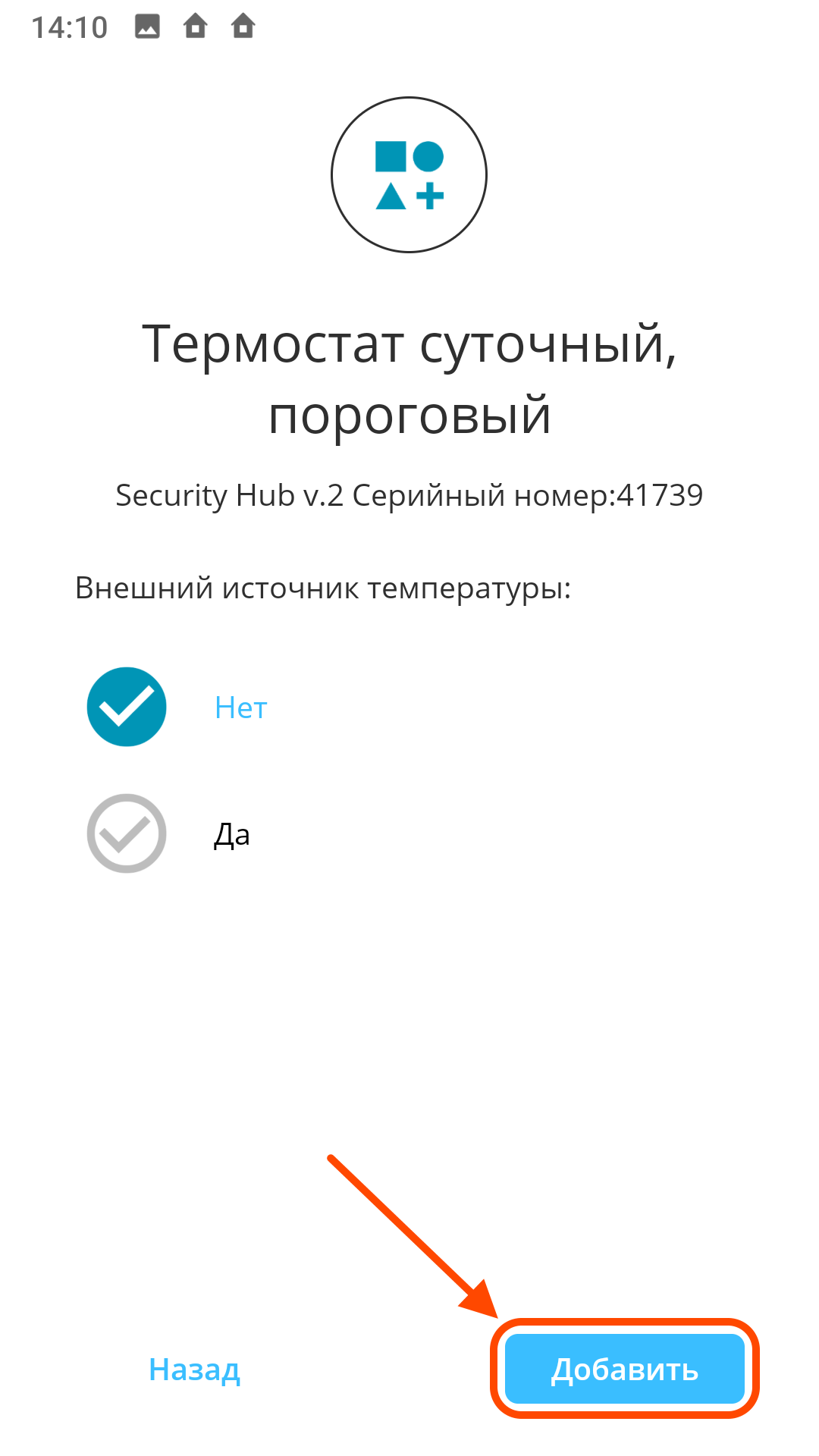

Затем выберите добавленное ранее «Реле комфортного сценария» управления температурой, тип системы «Нагрев», выберите отслеживаемый датчик температуры Астра-3731. Введите значения верхней и нижней границы температуры, например, (+22 … +25), значение внешнего источника зависит от того, подключен ли к Астра-3731 внешний датчик (рис. 11-18).
| В пункте "Настройка" выберите "Сценарий" | Выберите категорию "Умный дом: Температура" | Выберите сценарий "Термостат суточный, пороговый" |
| рис. 6 | рис. 7 | рис. 8 |

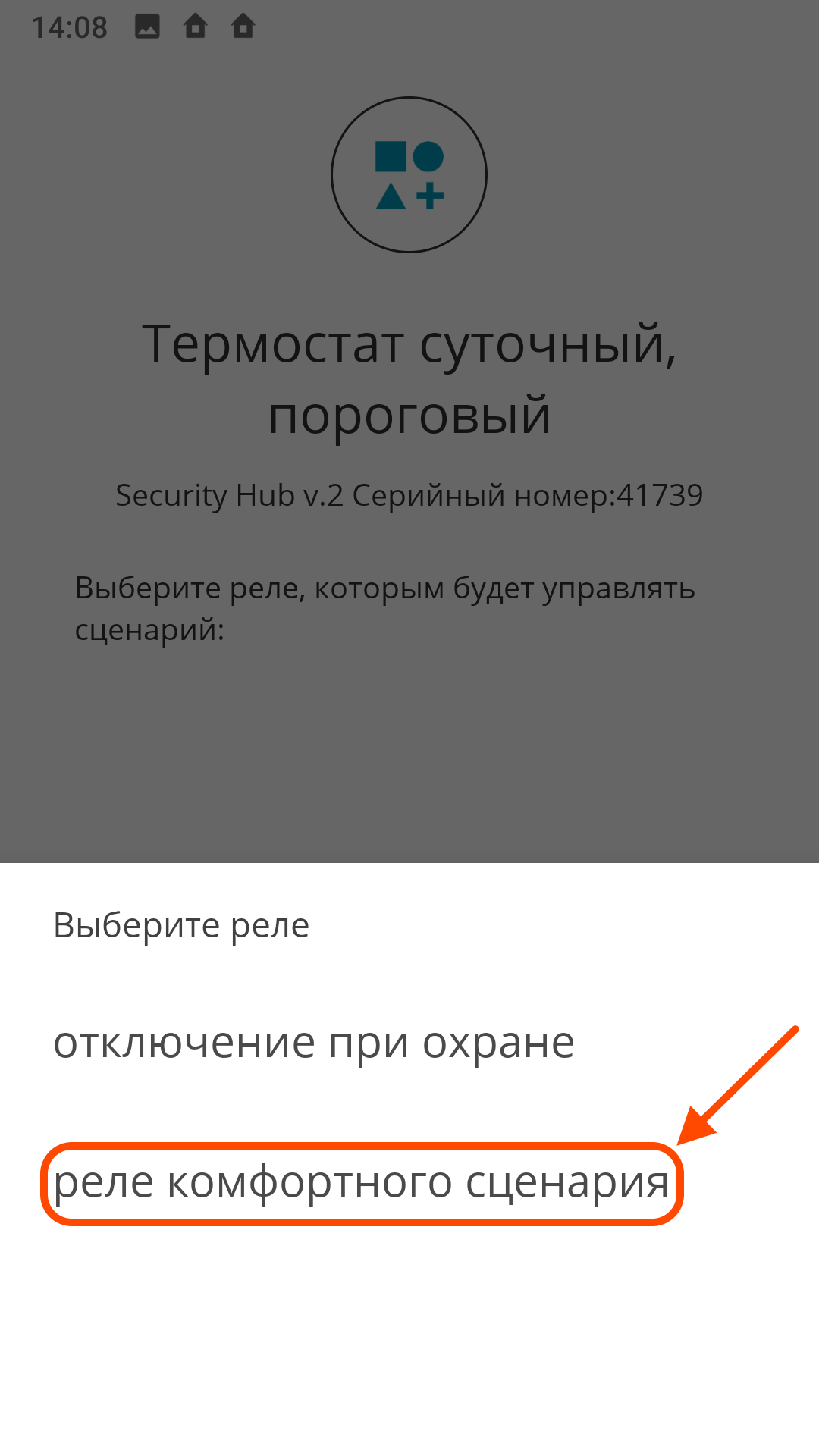

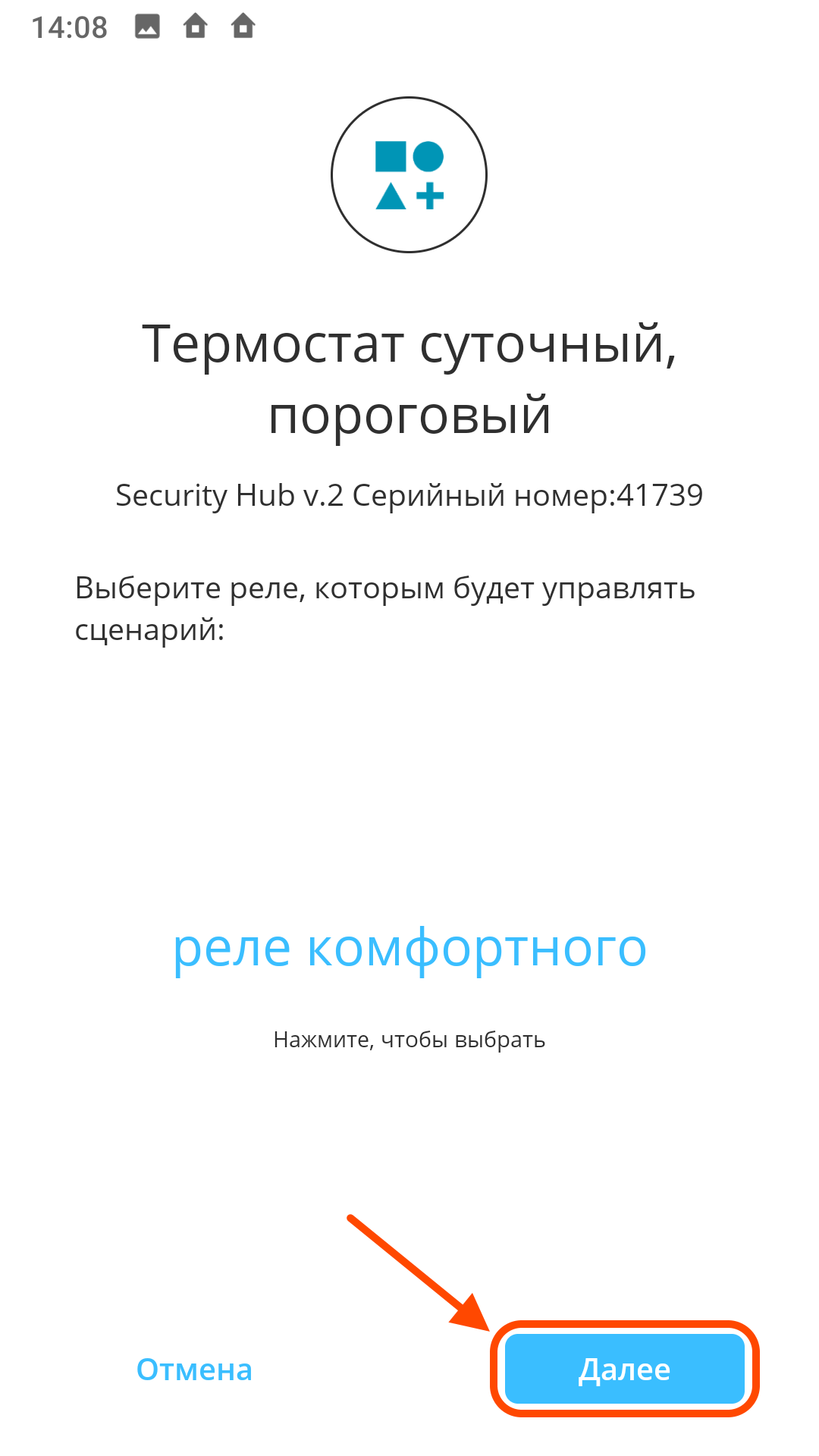

| Нажмите кнопку "Добавить" | Для выбора реле нажмите на кнопку выбора | Выберите созданное ранее "реле комфортного сценария" |
| рис. 9 | рис. 10 | рис. 11 |

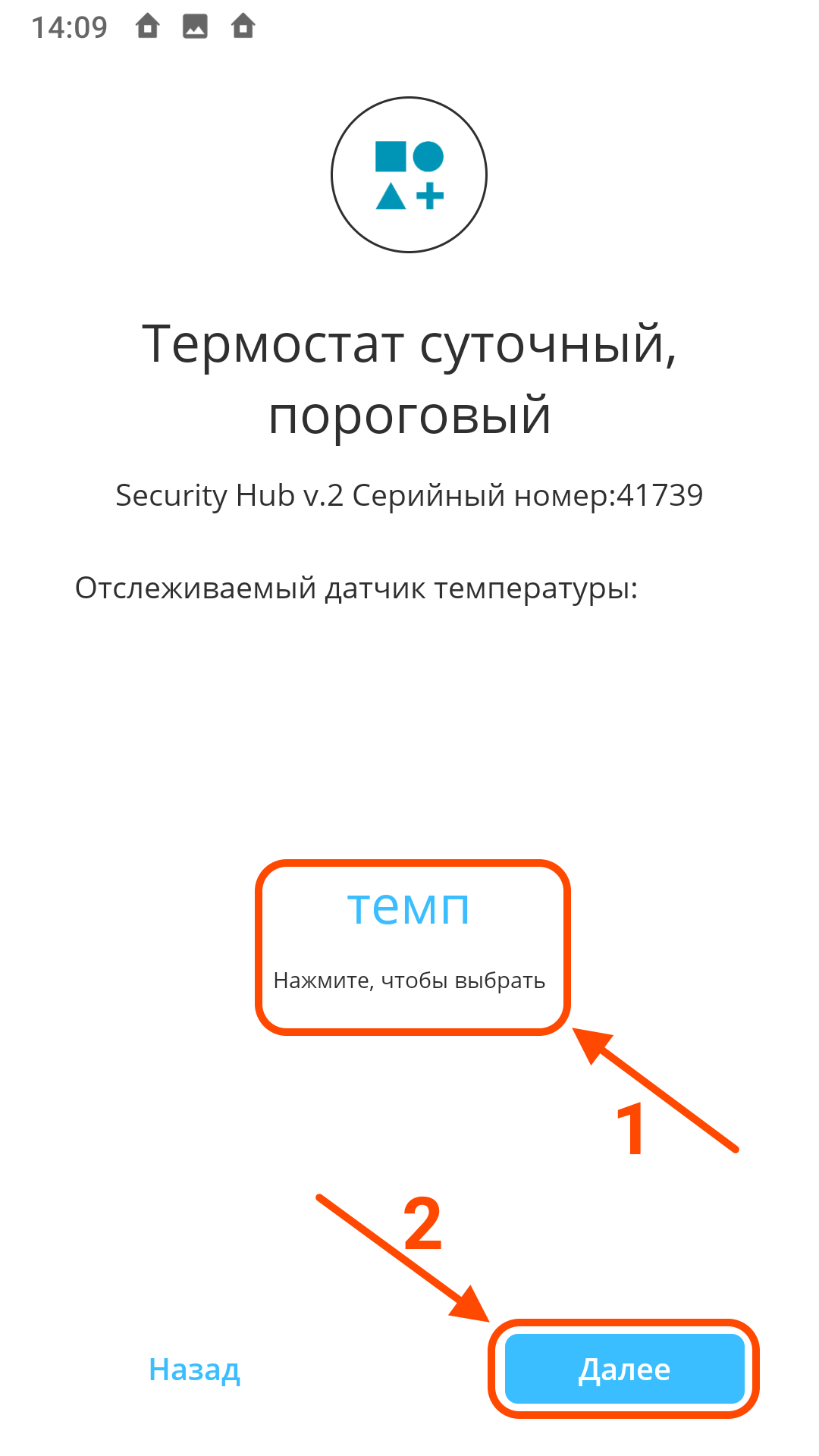

| Нажмите кнопку "Далее" | Нажмите кнопку "Далее" | Выберите отслеживаемый датчик температуры и нажмите "Далее" |
| рис. 12 | рис. 13 | рис. 14 |

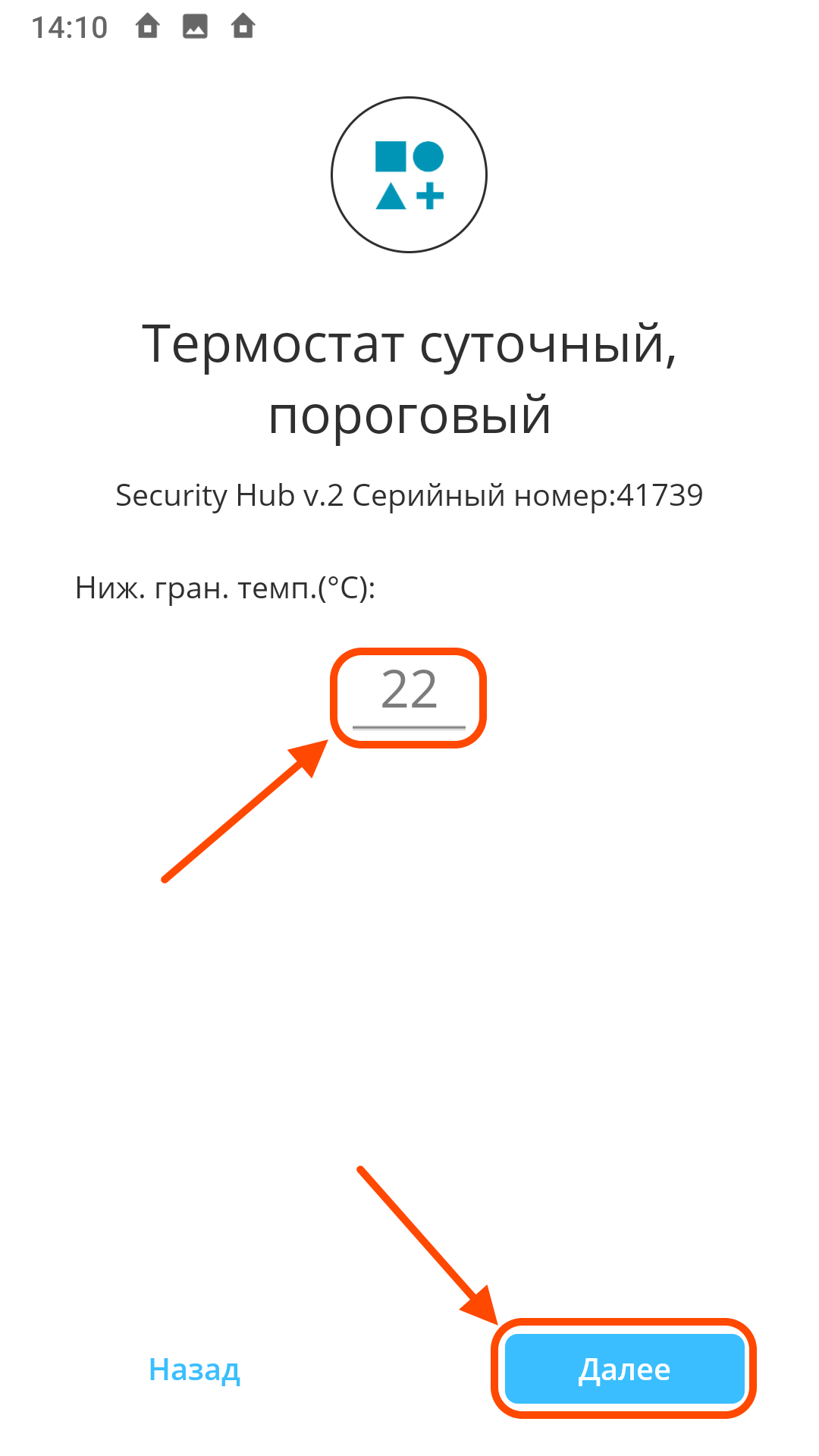

| Впишите верхний порог комфортной температуры | Впишите нижний порог комфортной температуры | Нажмите кнопку "Добавить" |
| рис. 15 | рис. 16 | рис. 17 |

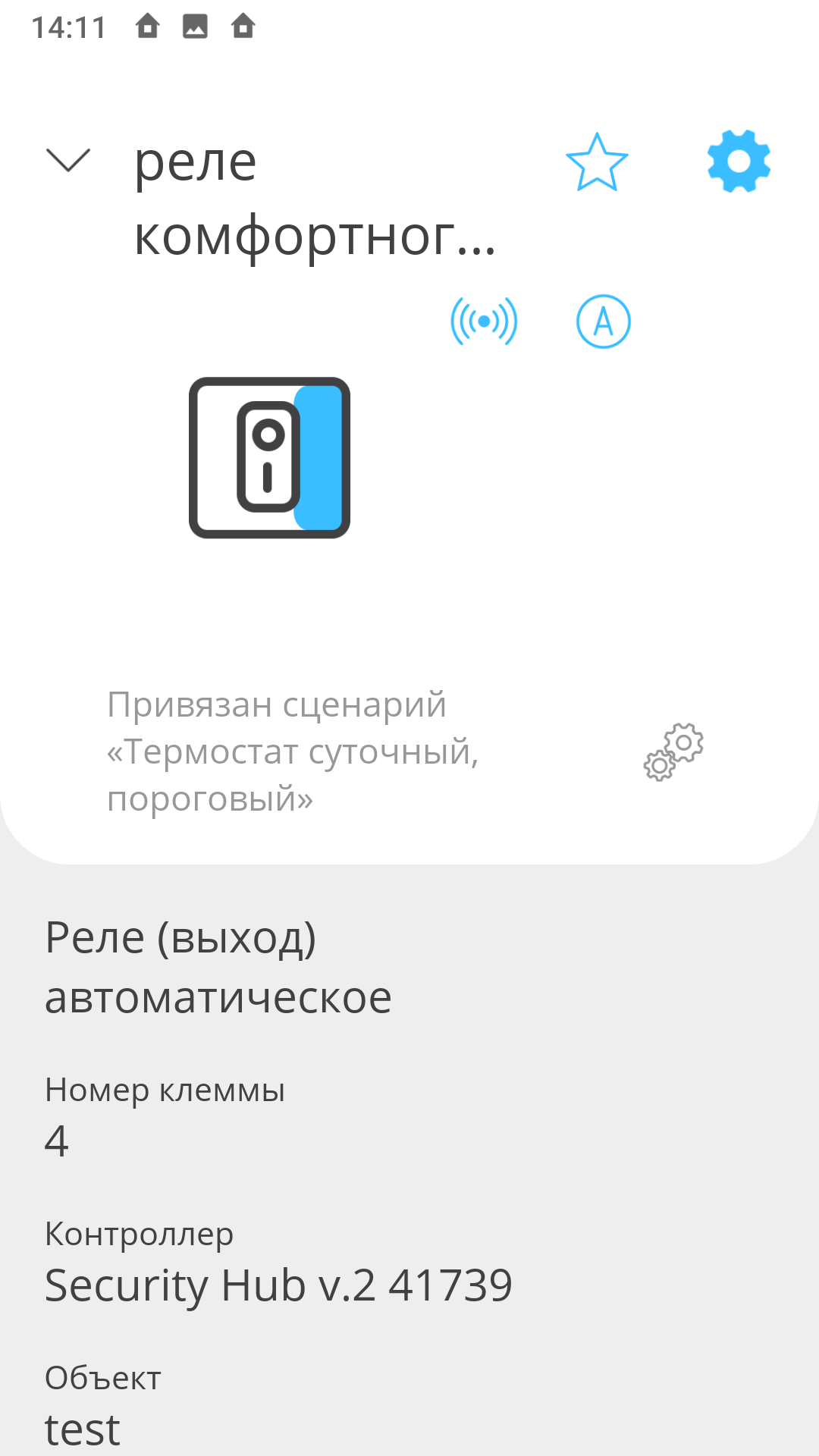

| При успешных настройках реле появится привязанный сценарий | ||
| рис. 18 |
Далее по аналогии создайте «Реле экономного сценария» управления температурой, выберите номер выхода 3, выберите тип «Управления по сценарию».

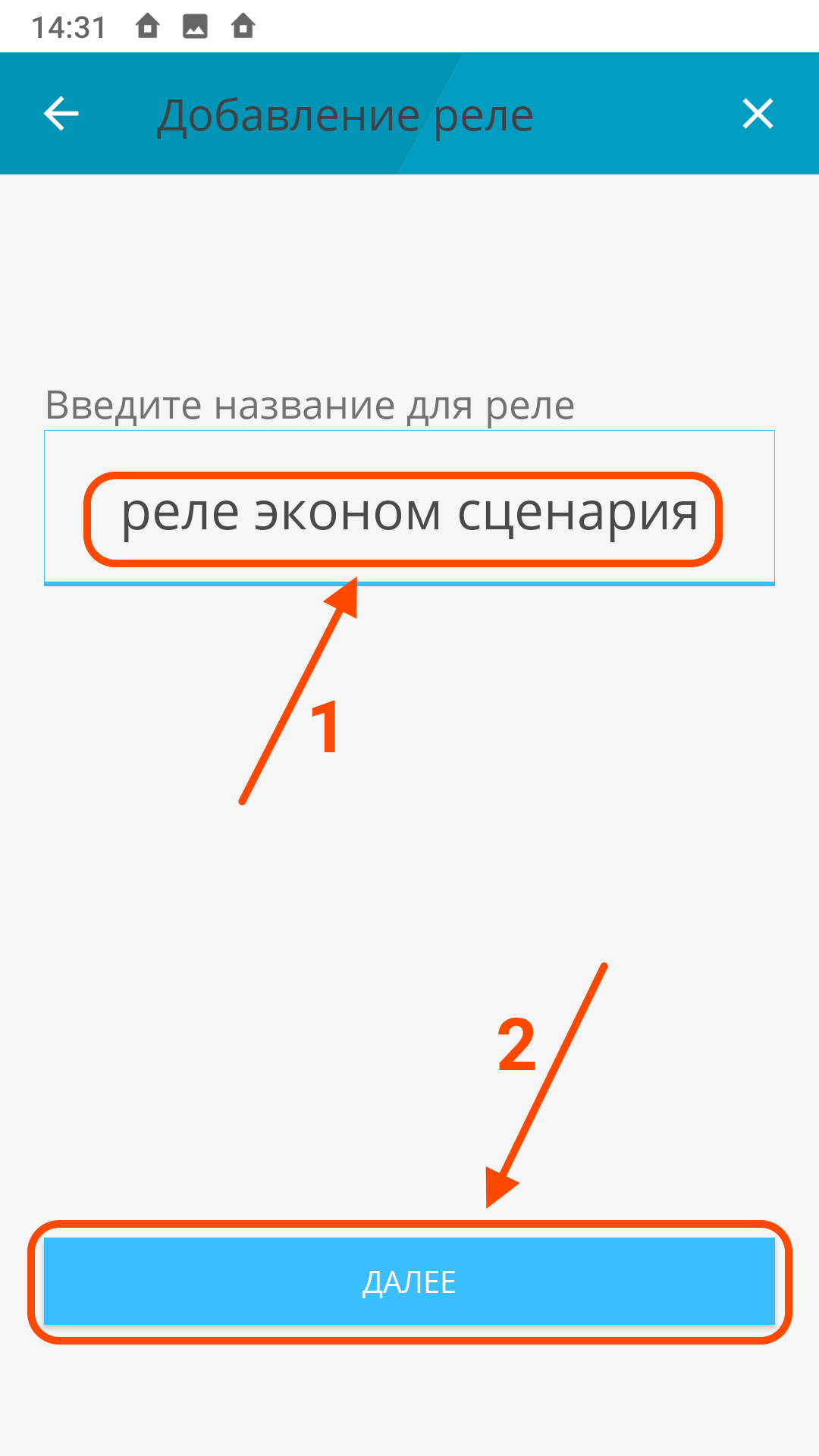

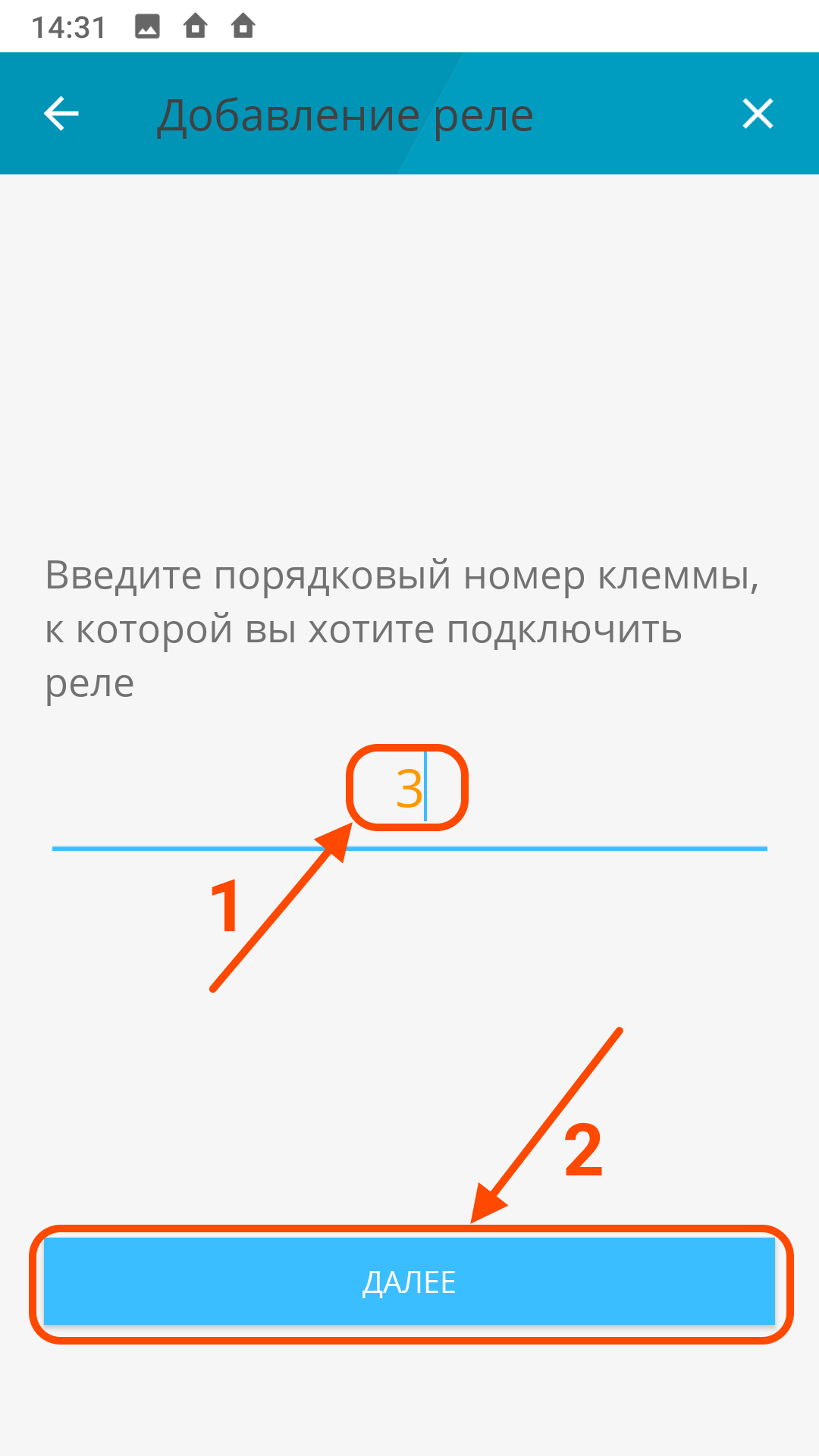

| Придумайте название для нашего реле и нажмите кнопку "Далее" | Укажите клемму "3" для данного реле и нажмите "Далее" | Выбирите использование реле "Управление по сценарию" |
| рис. 19 | рис. 20 | рис. 21 |
Далее по аналогии привяжите сценарий для "эконом реле":
Зайдите в «Сценарии», добавьте сценарий, выберите категорию «Умный дом: Температура», сценарий «Термостат суточный, пороговый» (рис. 6-10).
Далее выберите созданное ранее «Реле экономного сценария» управления температурой, тип системы «Нагрев», выберите тот же отслеживаемый датчик температуры Астра-3731. Введите значения верхней и нижней границы температуры, например, (+5 … +8) (рис. 22-24).

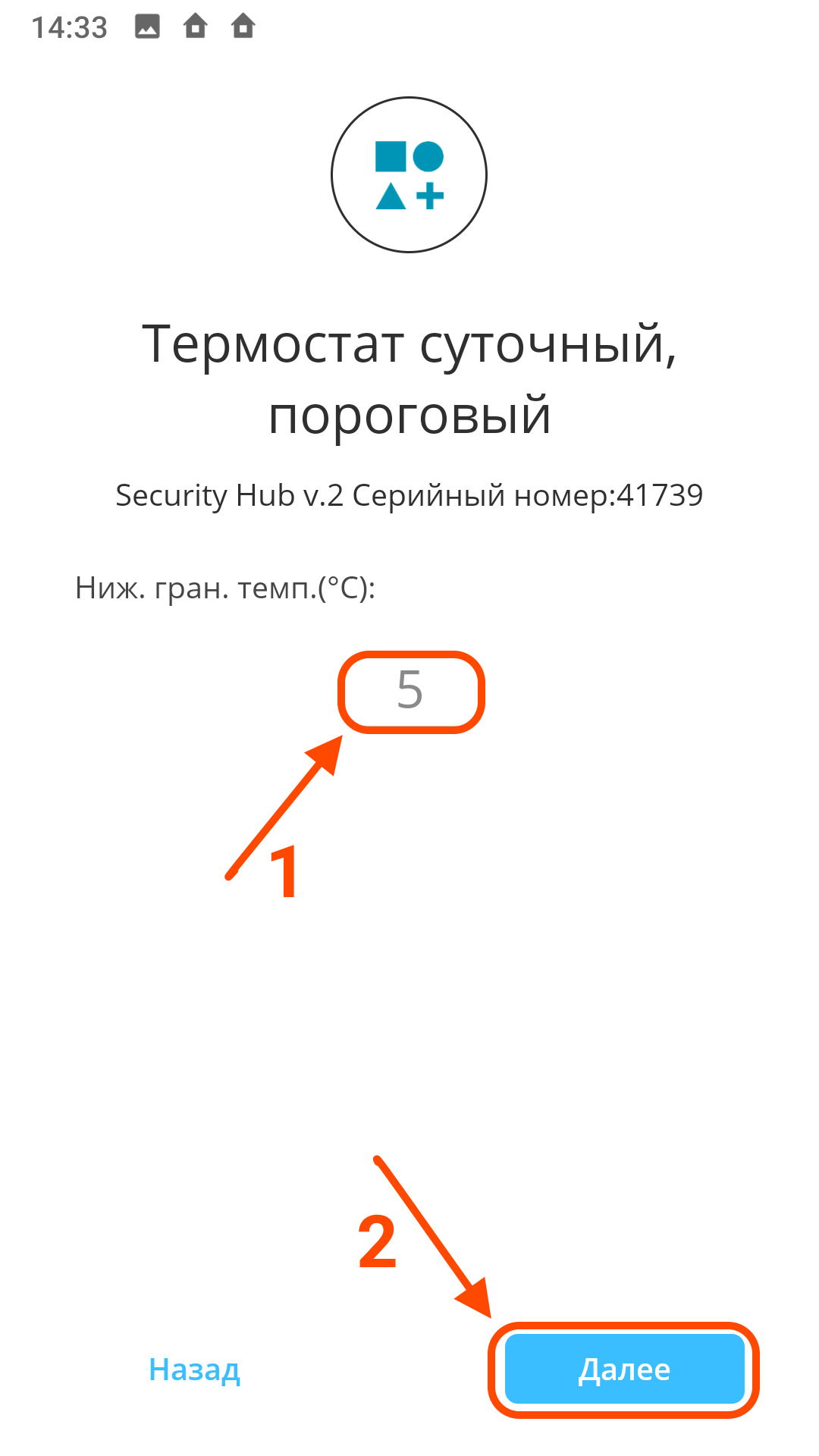

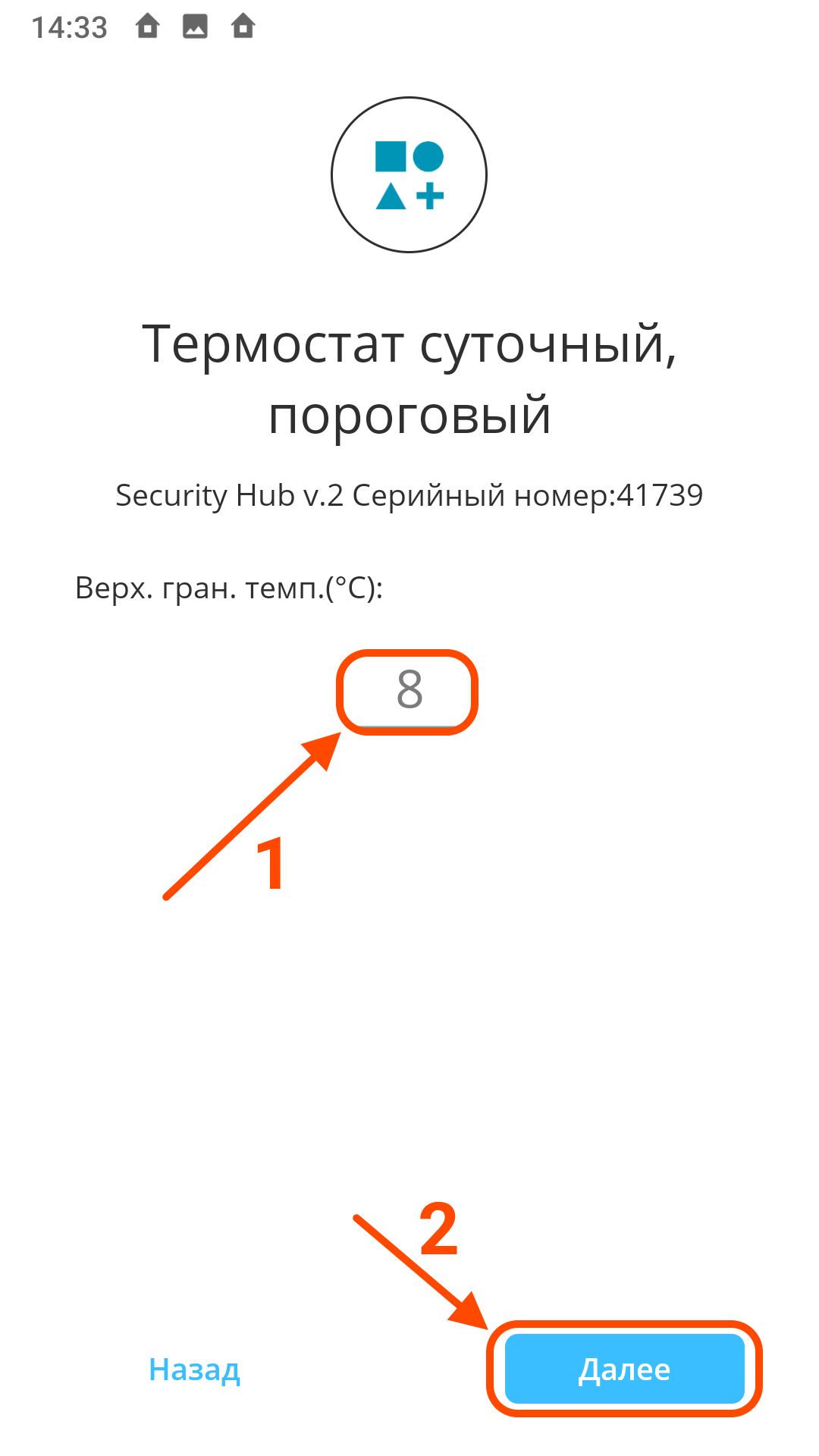

| рис. 22 | рис. 23 | рис. 24 |
Схема подключения будет выглядеть следующим образом:
