Сценарий «Полив» позволяет дистанционно переключать состояние реле на заданный промежуток времени с определенным интервалом в зависимости от состояния отслеживаемых зон (датчика влажности почвы).

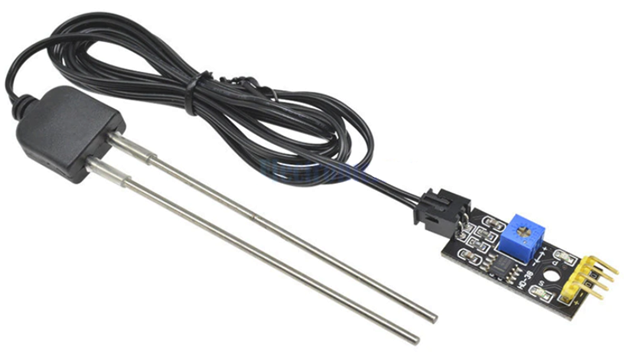

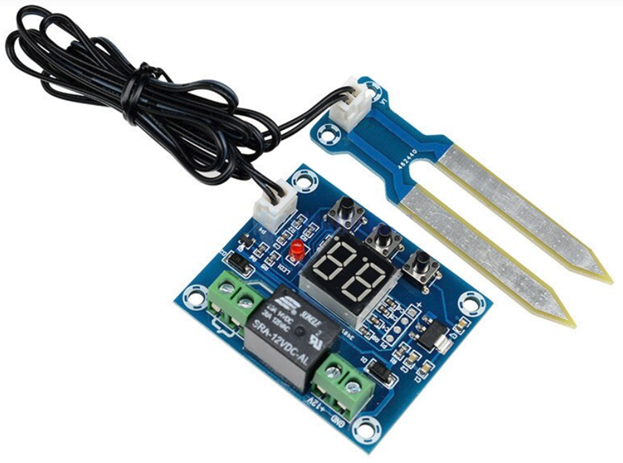

Датчик влажности почвы позволяет проконтролировать необходимость полива в данный момент времени, например, чтобы полив не включался после или во время дождя. Датчик необходимо выбирать с модулем управления, на выходе которого контакты сухого реле, которое мы будем подключать на шлейф нашего прибора.

Управление поливом будет зависеть от способа подачи воды. Например, для участка с центральным водоснабжением или в частном доме с собственной системой водоснабжения, где будет достаточно открывать шаровый кран с трехпроводным управлением или электромеханическим управлением, управлять будет возможно при помощи реле Астра 8231. В случаях, когда необходимо включать насос, например, из колодца или бака, можно использовать умную розетку Астра-8731. Программирование при этом существенно не отличается.

Программирование системы при помощи мобильного приложения:

1) Добавление проводного датчика влажности в технологический раздел.

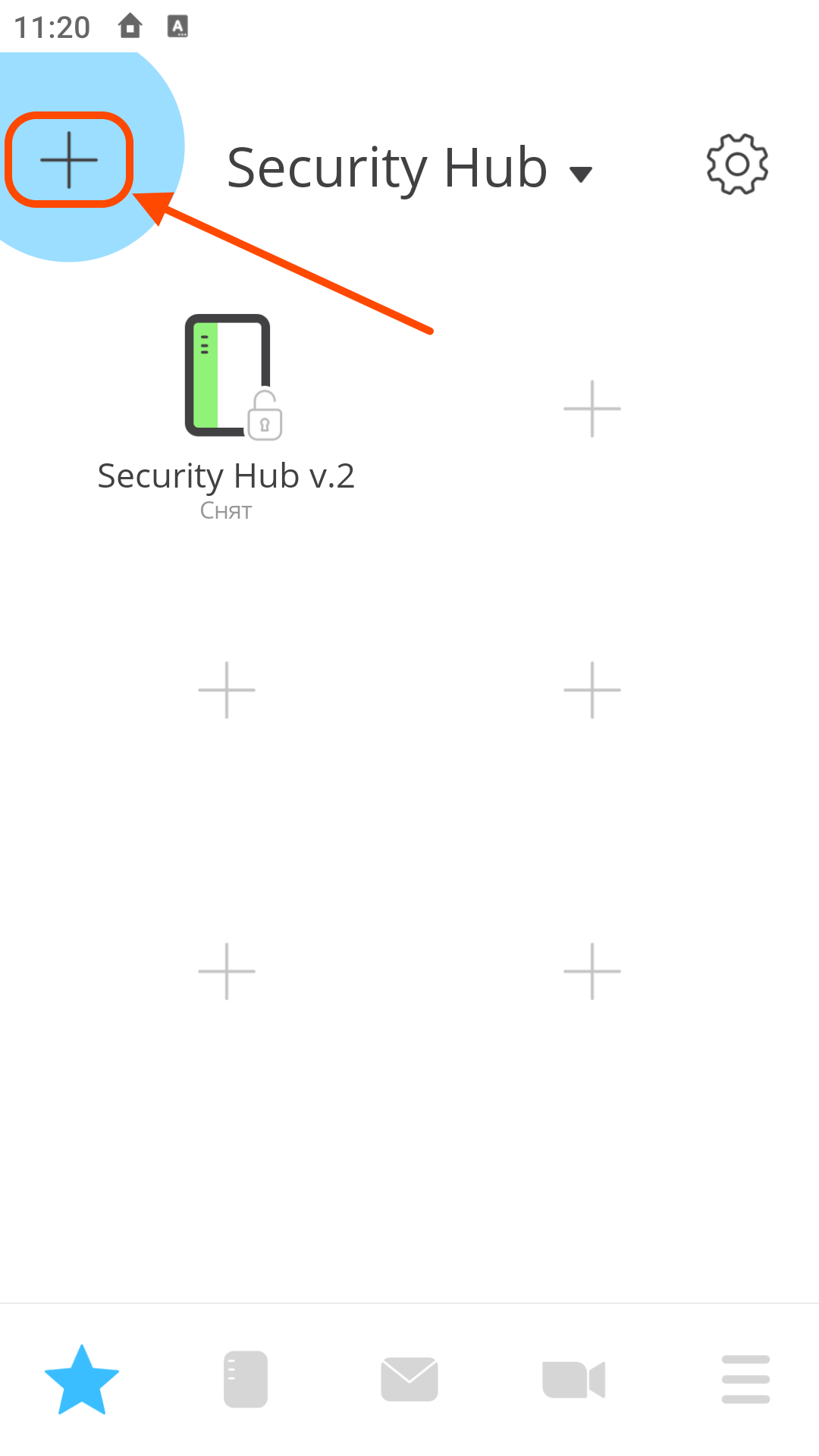

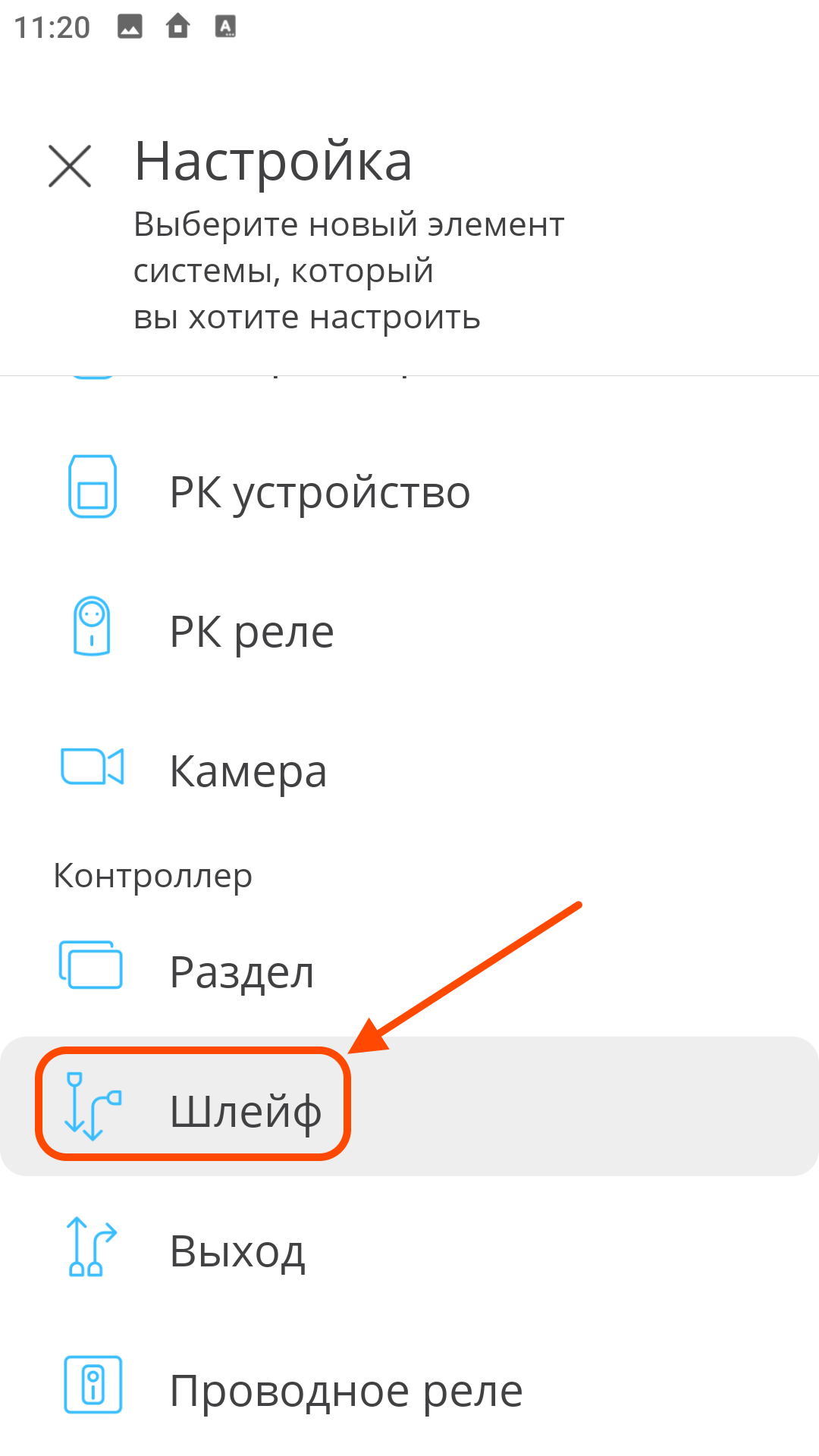

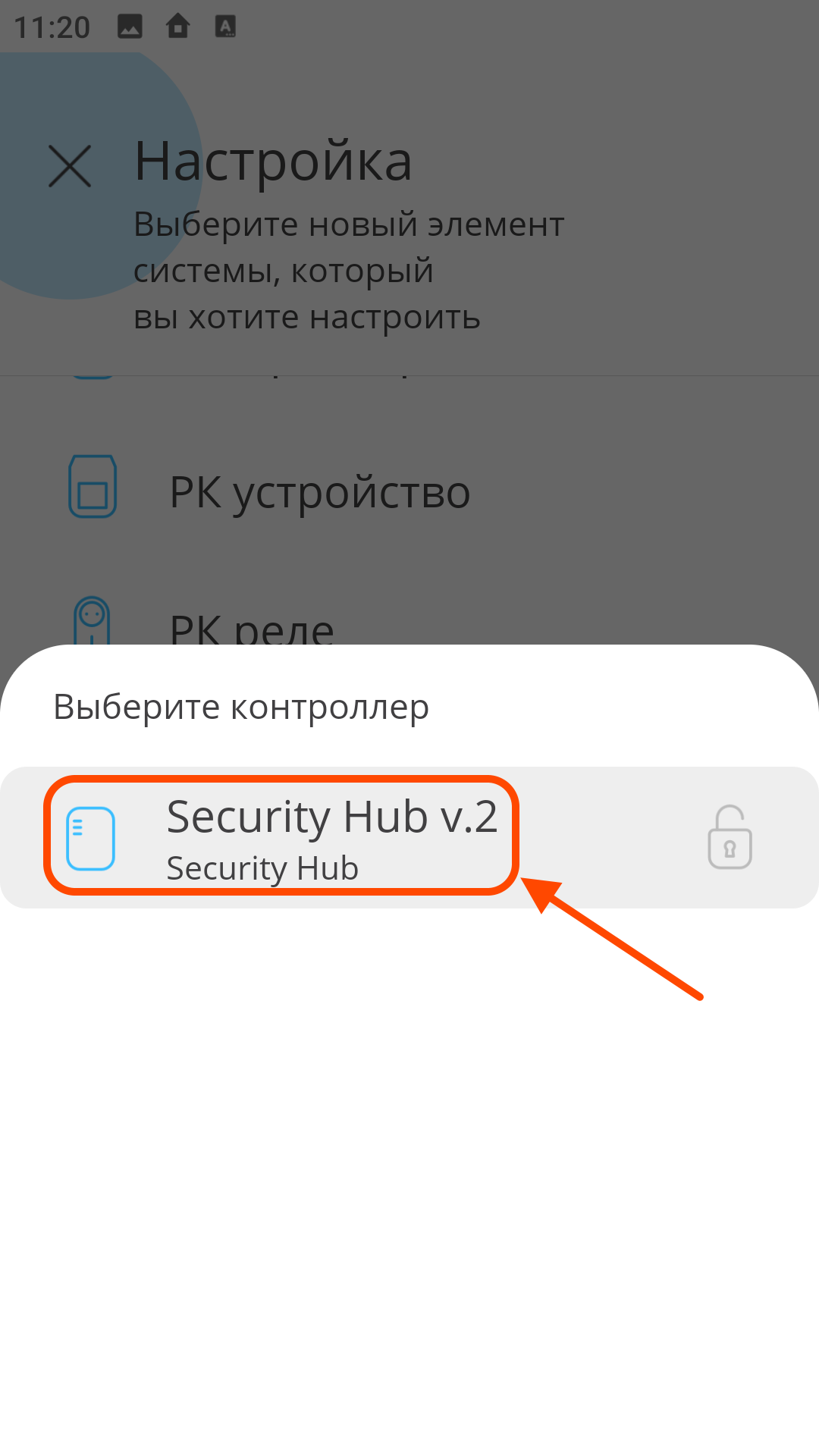

На главном экране Нажмите "+" в верхнем левом углу экрана	В меню "Настройка" выберите элемент "Шлейф"	Выберите программируемый контроллер Security Hub
рис. 1	рис. 2	рис. 3

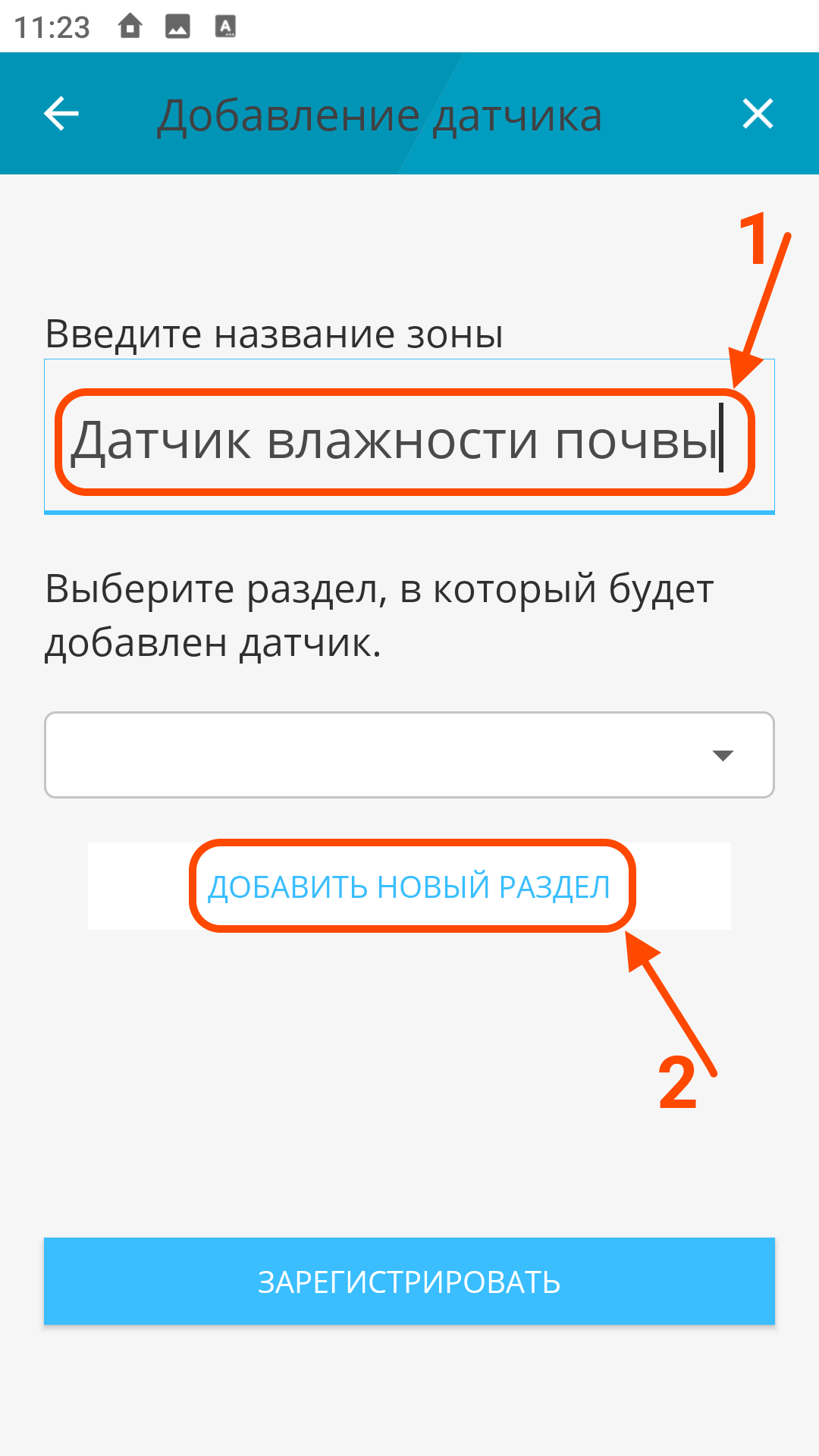

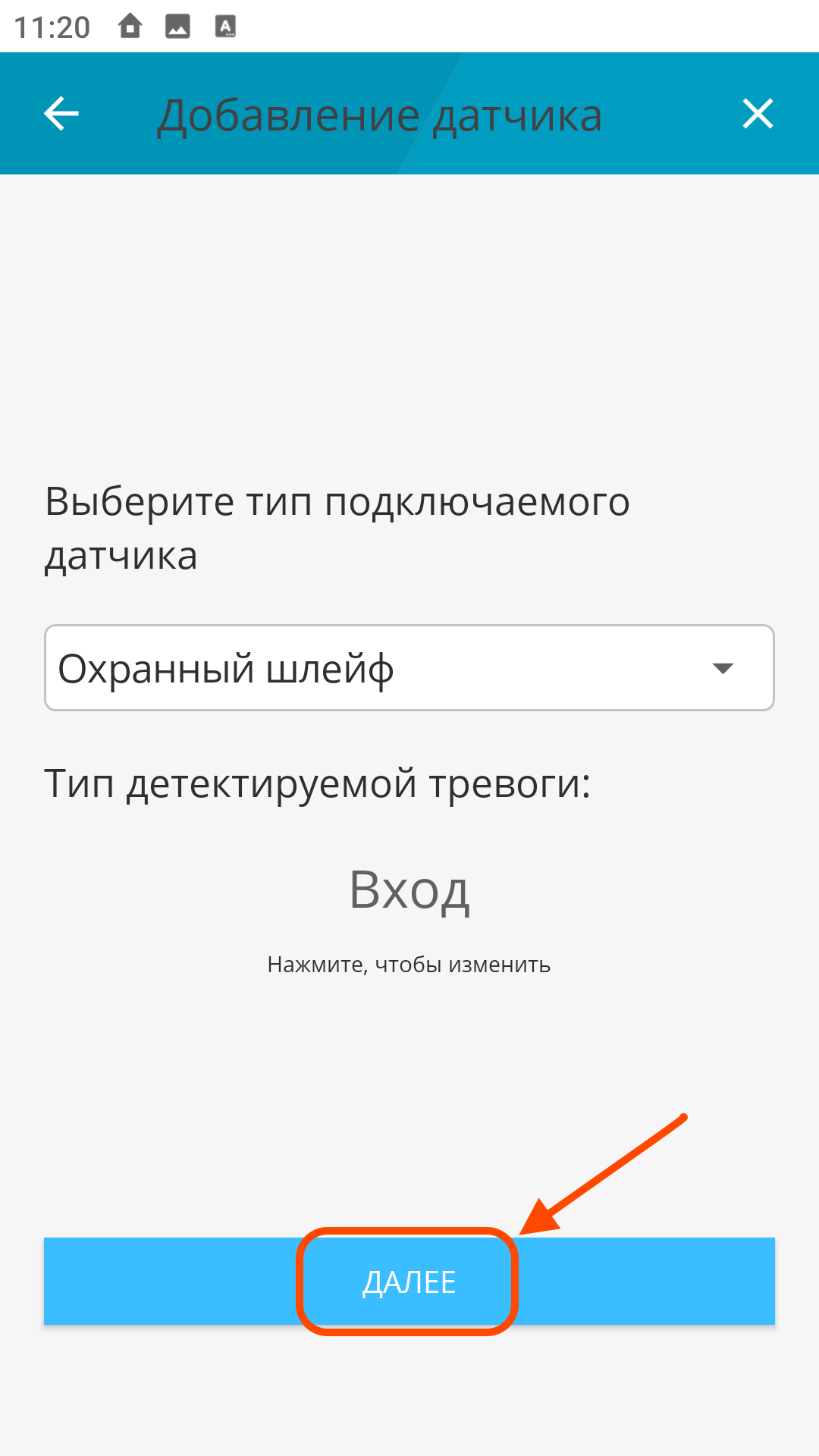

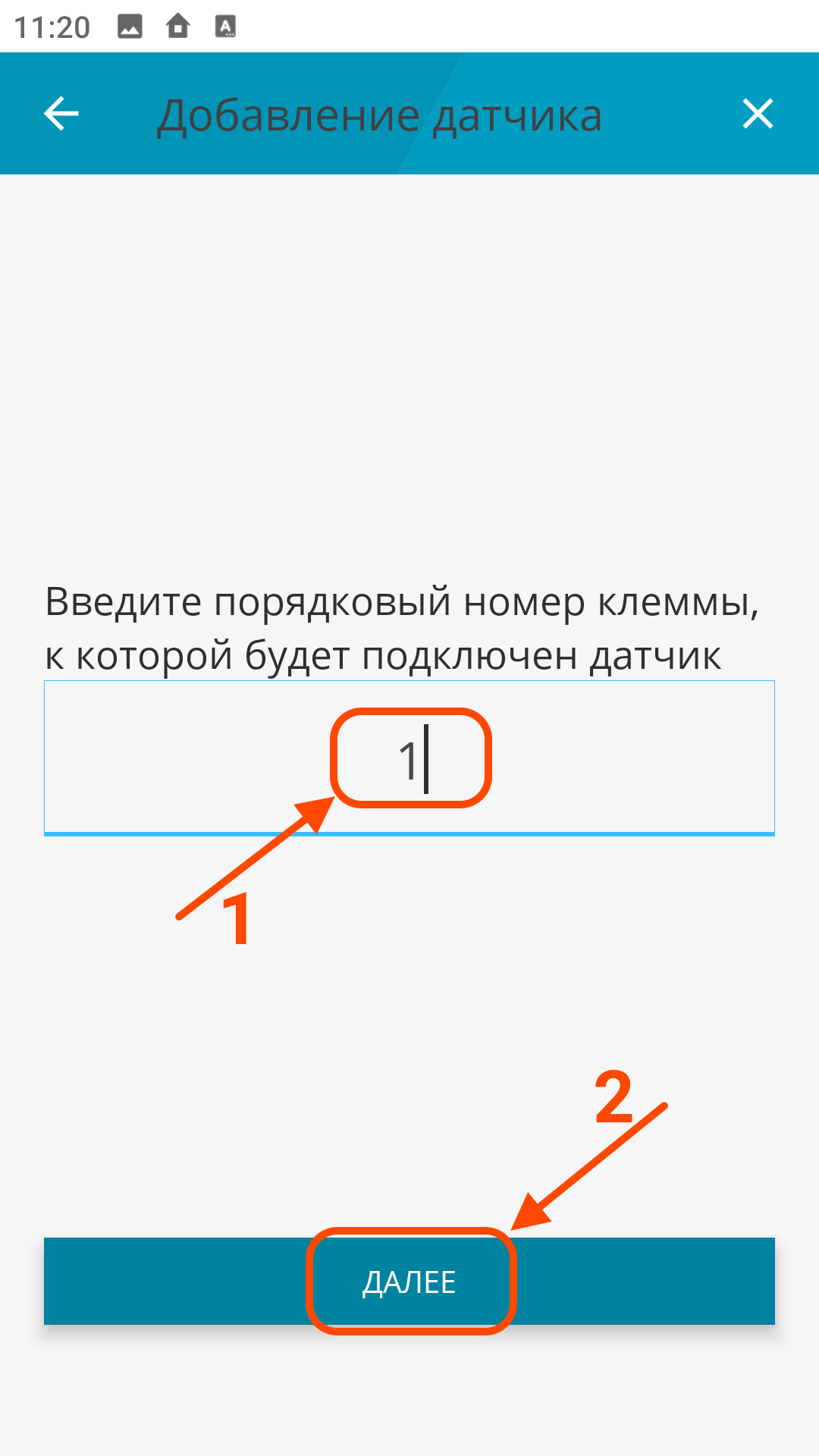

Введите номер шлейфа к которому подключен датчик влажности	Нажмите "Далее"	Придумайте название для датчика и создайте новый раздел
рис. 4	рис. 5	рис. 6

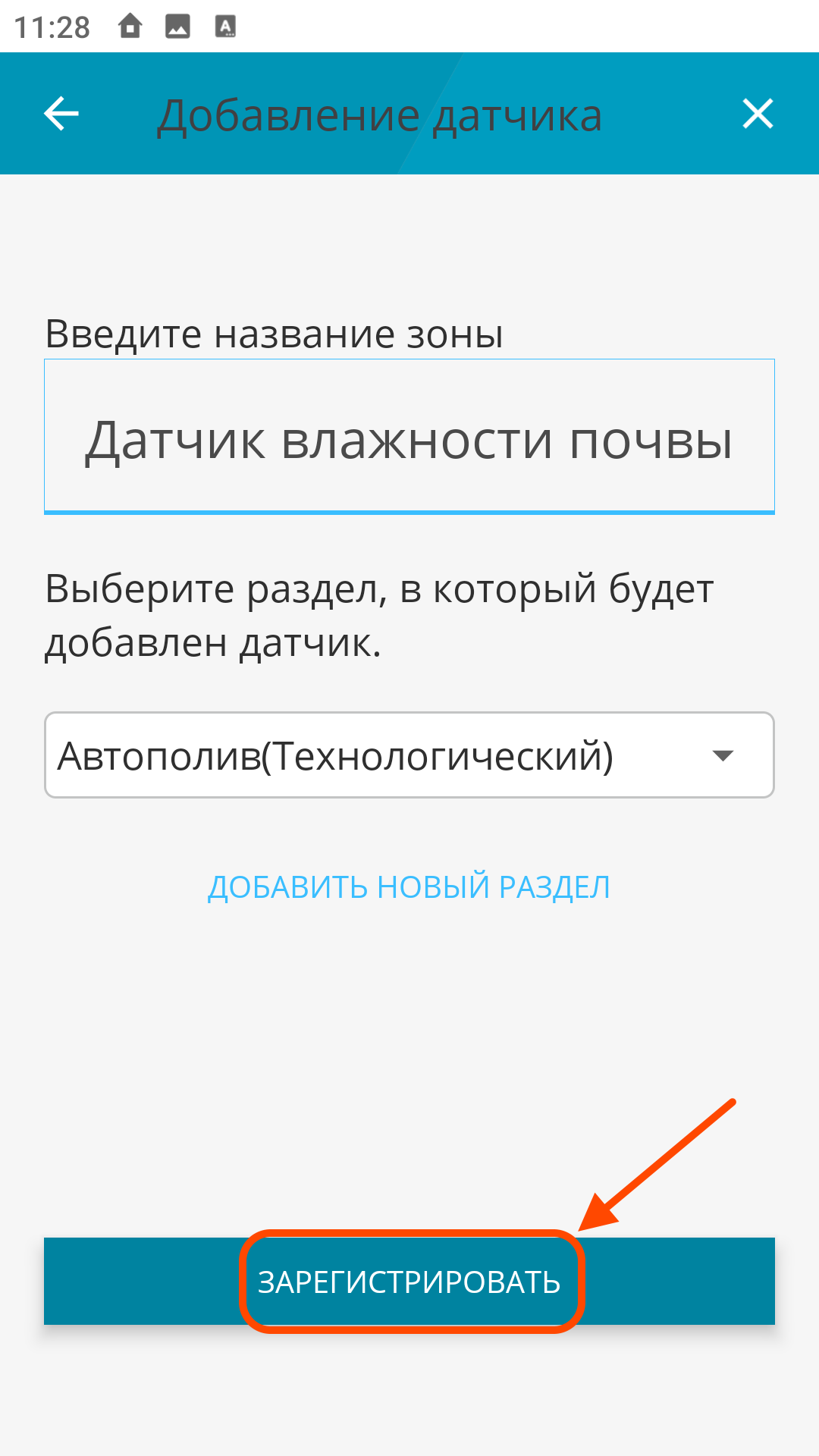

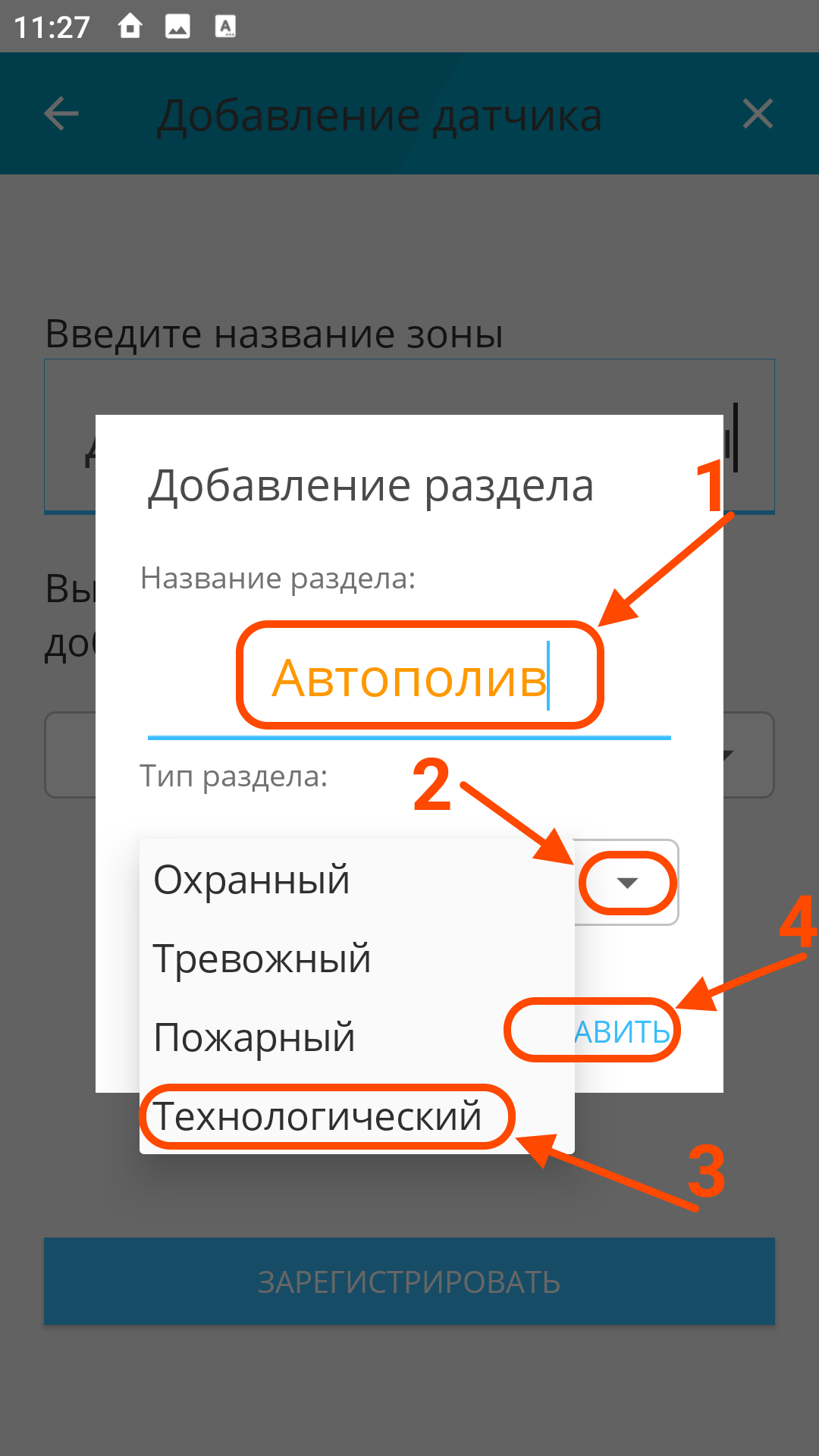

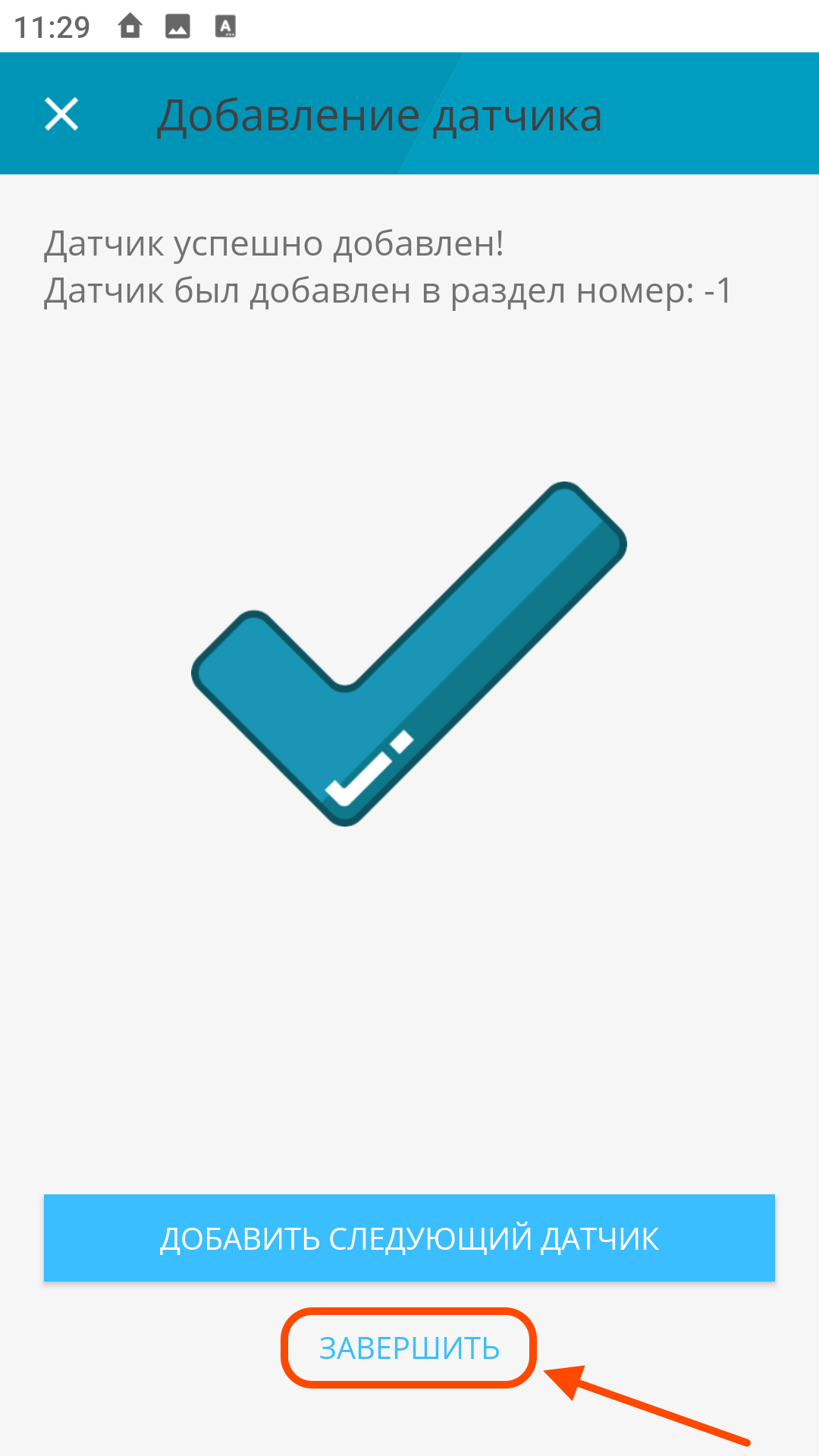

Придумайте название разделу и выберите тип "Технологический"	Нажмите "Зарегистрировать"	Нажмите "Завершить"
рис. 7	рис. 8	рис. 9

Для устройств на iOS при добавлении в технологический раздел необходимо отключить «Авто выбор назначения» и выбрать назначение вручную «Общий тип технологический».

2) добавьте беспроводное реле.

Добавление беспроводного реле Астра-8231 описано в статье по ссылке https://teko.helpdeskeddy.com/ru/knowledge_base/article/550/category/50/

3) Добавьте сценарий «Полив» из категории «Умный дом».

Продолжительность работы полива и периодичность (рис.19) указывается в секундах (например продолжительность по пол часа 2 раза в сутки, 30мин=1800сек 11ч30мин=41400сек).

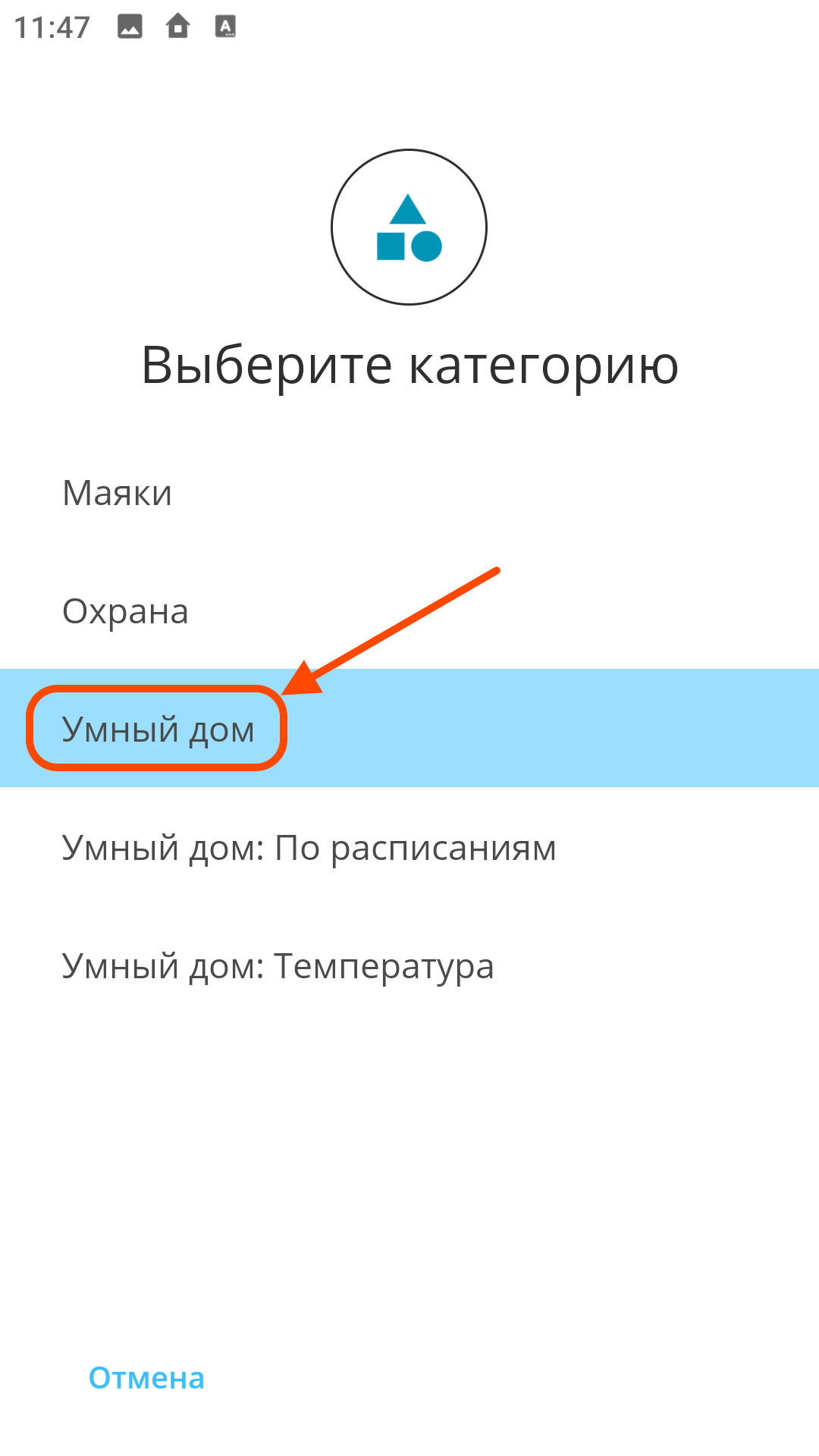

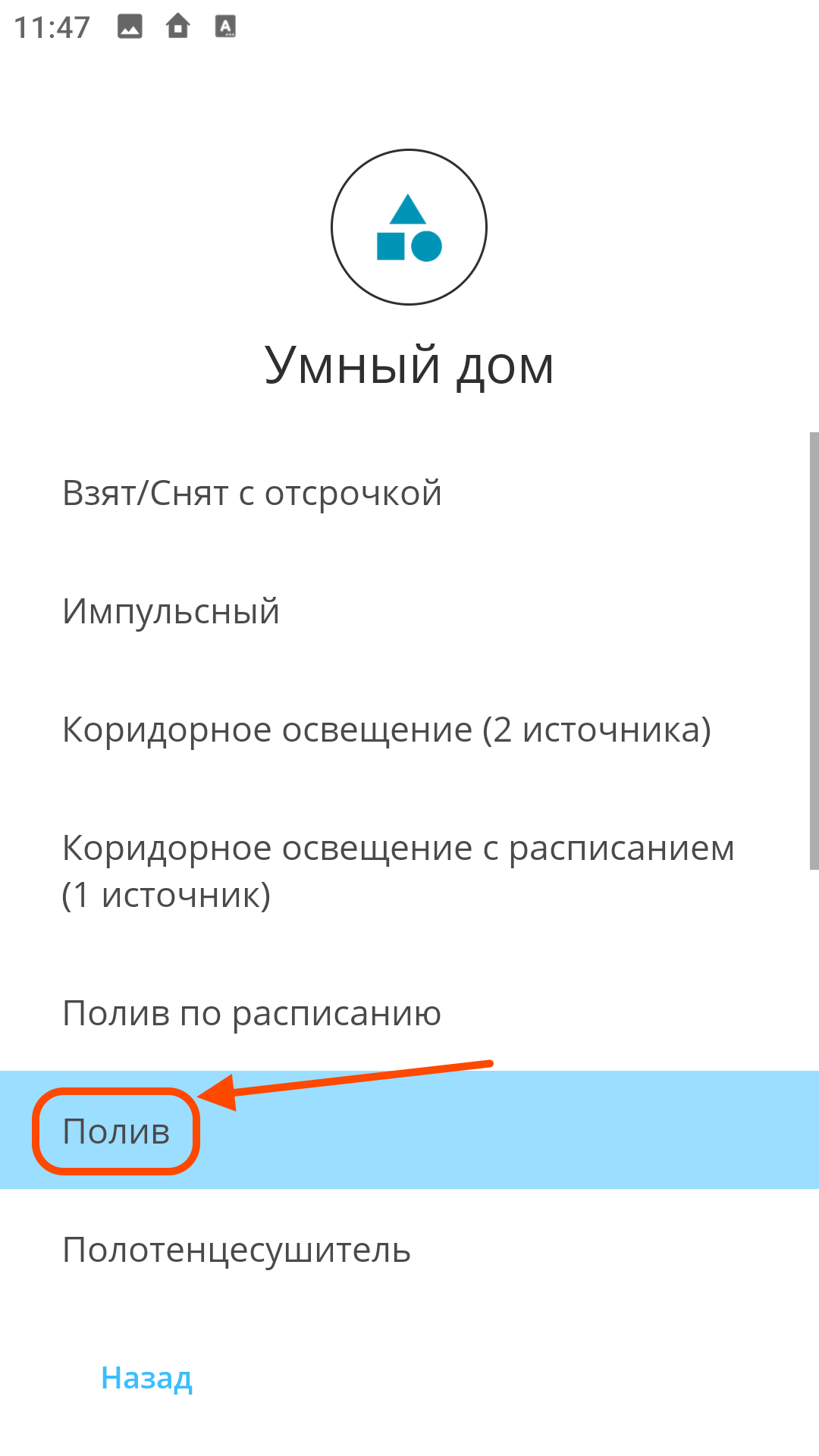

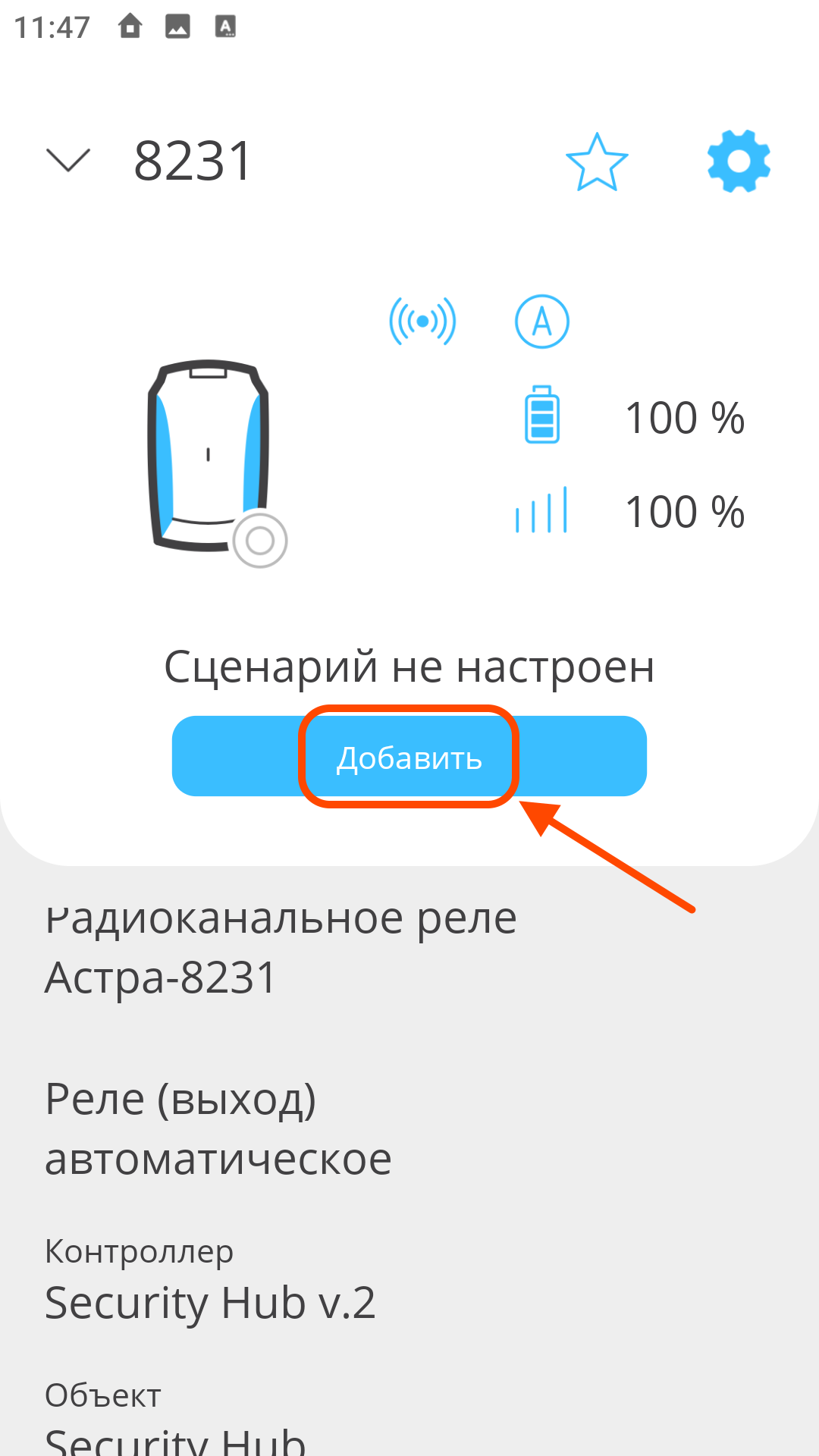

Находясь в устройстве нажмите "Добавить" сценарий	Выберите категорию "Умный дом"	Выберите сценарий "Полив"
рис. 10	рис. 11	рис. 12

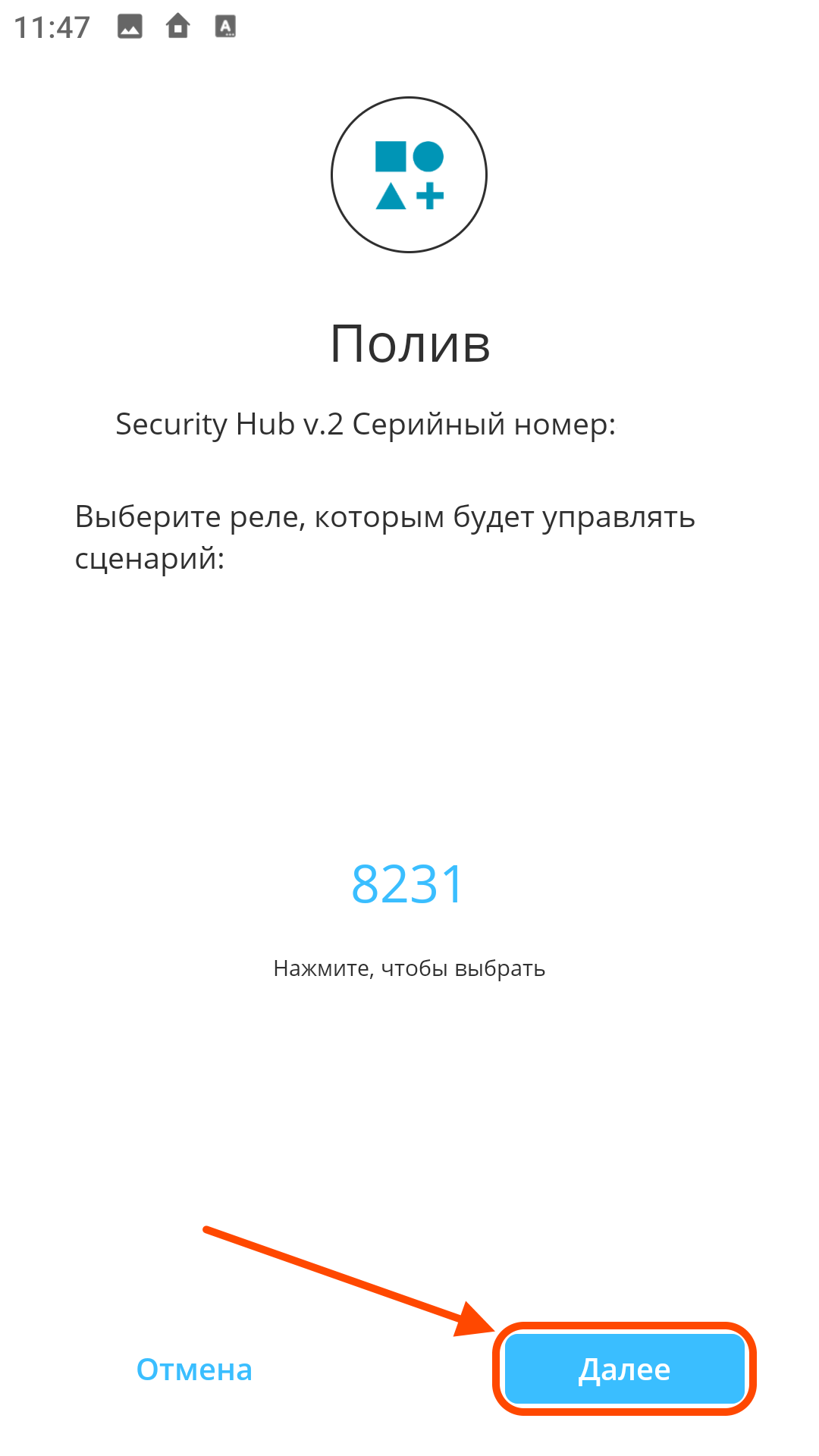

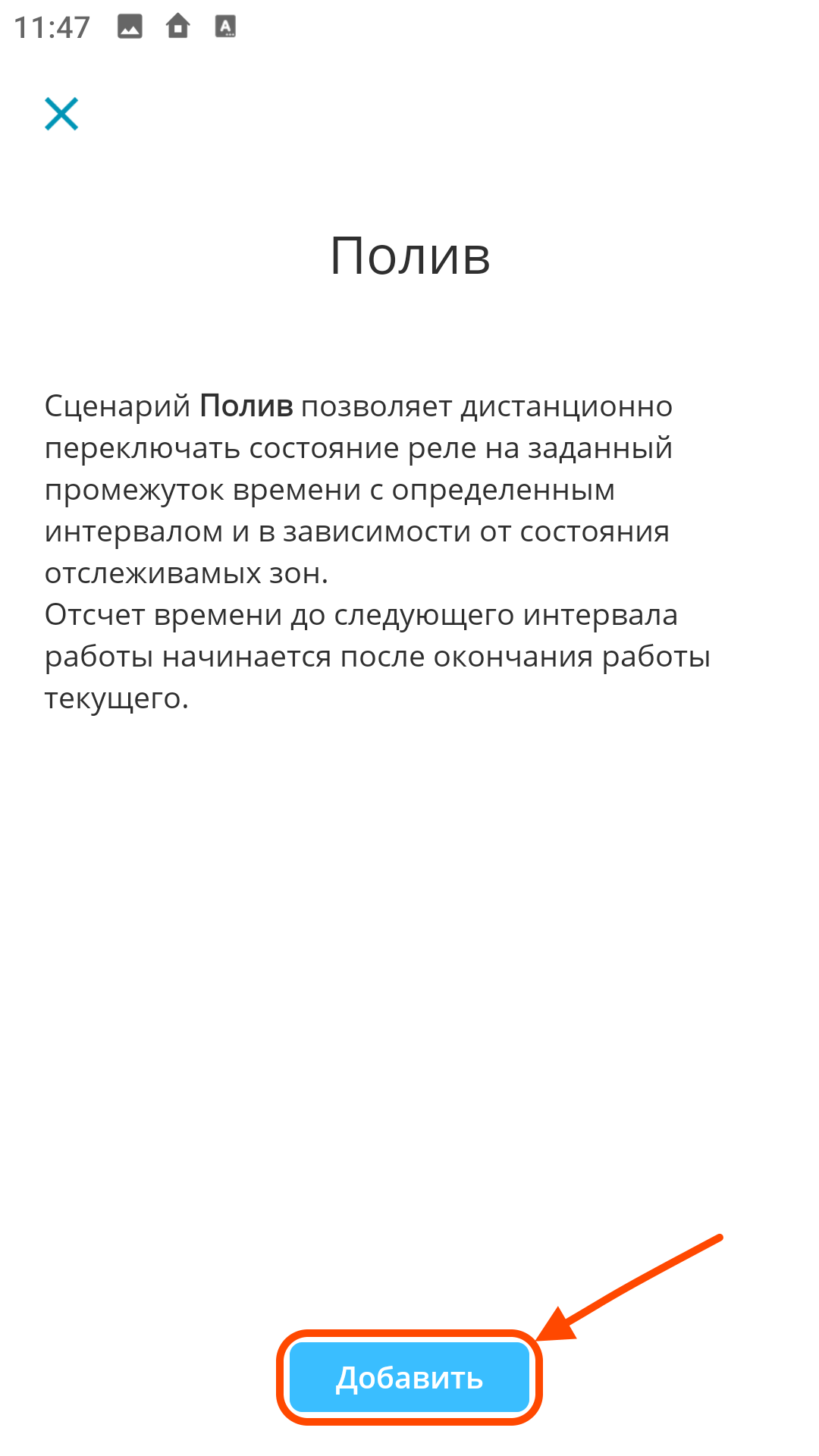

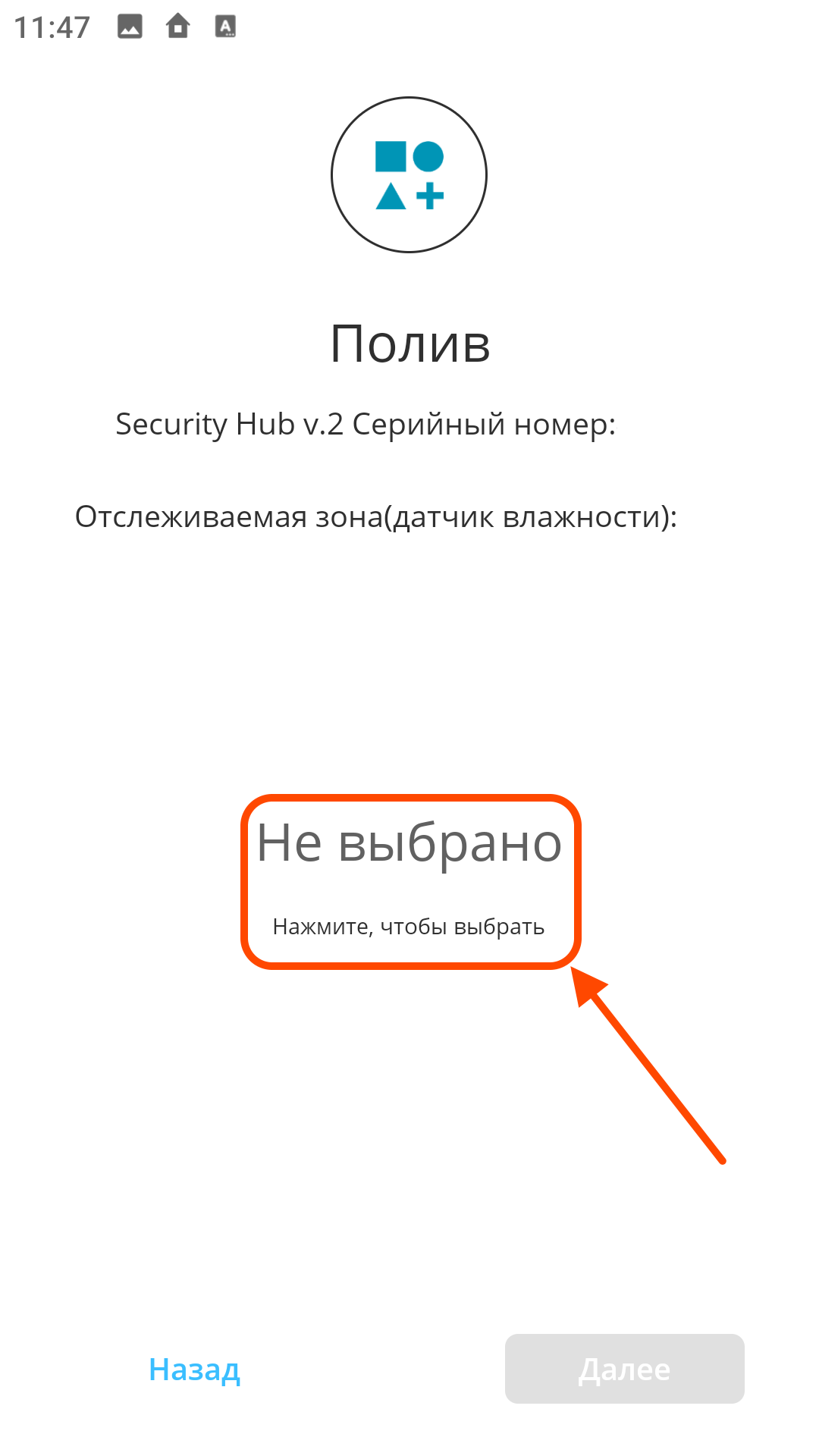

Изучите принцип работы, нажмите "Добавить" если согласны	Нажмите "Далее"	Нажмите на выделенную область
рис. 13	рис. 14	рис. 15

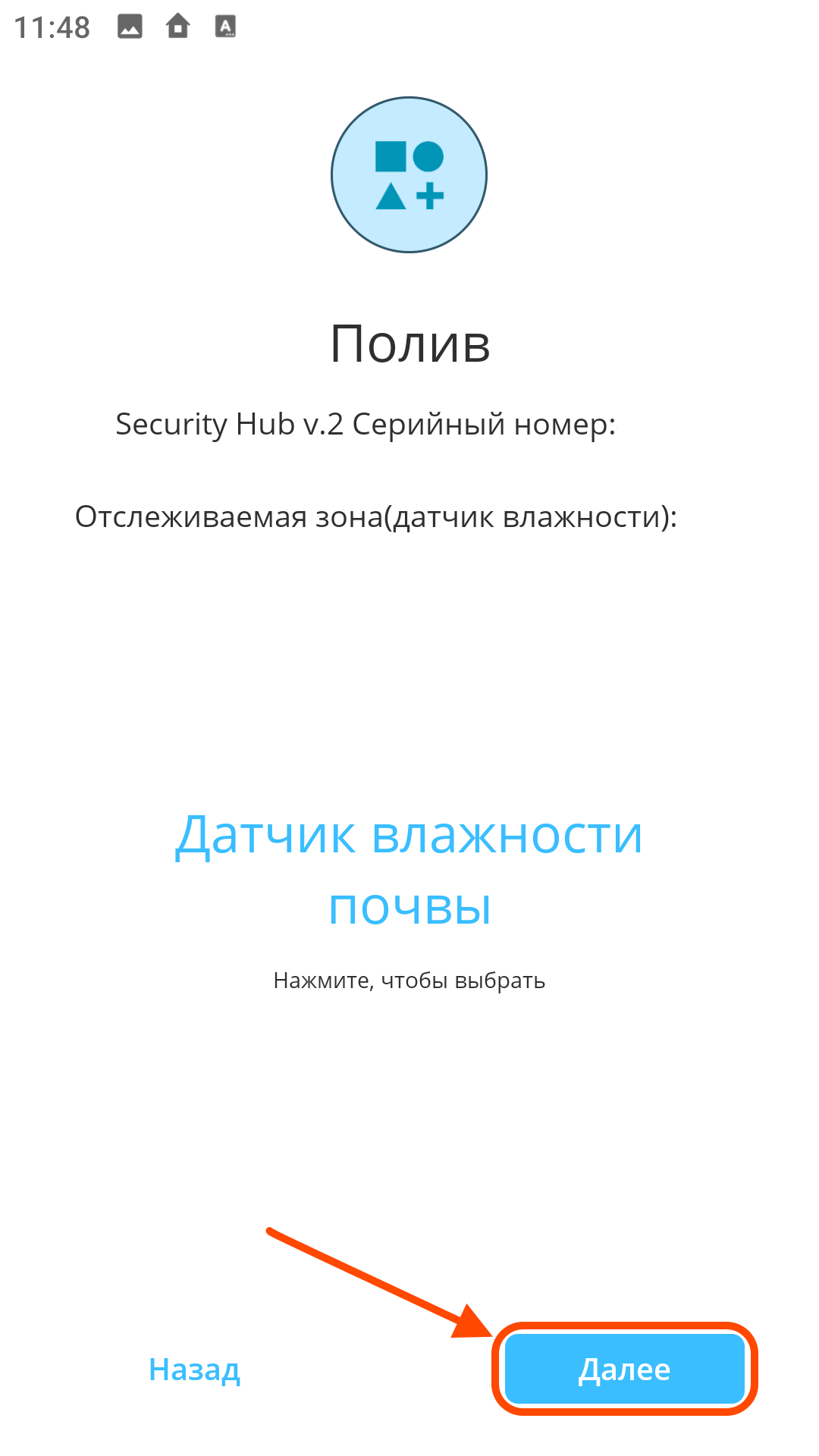

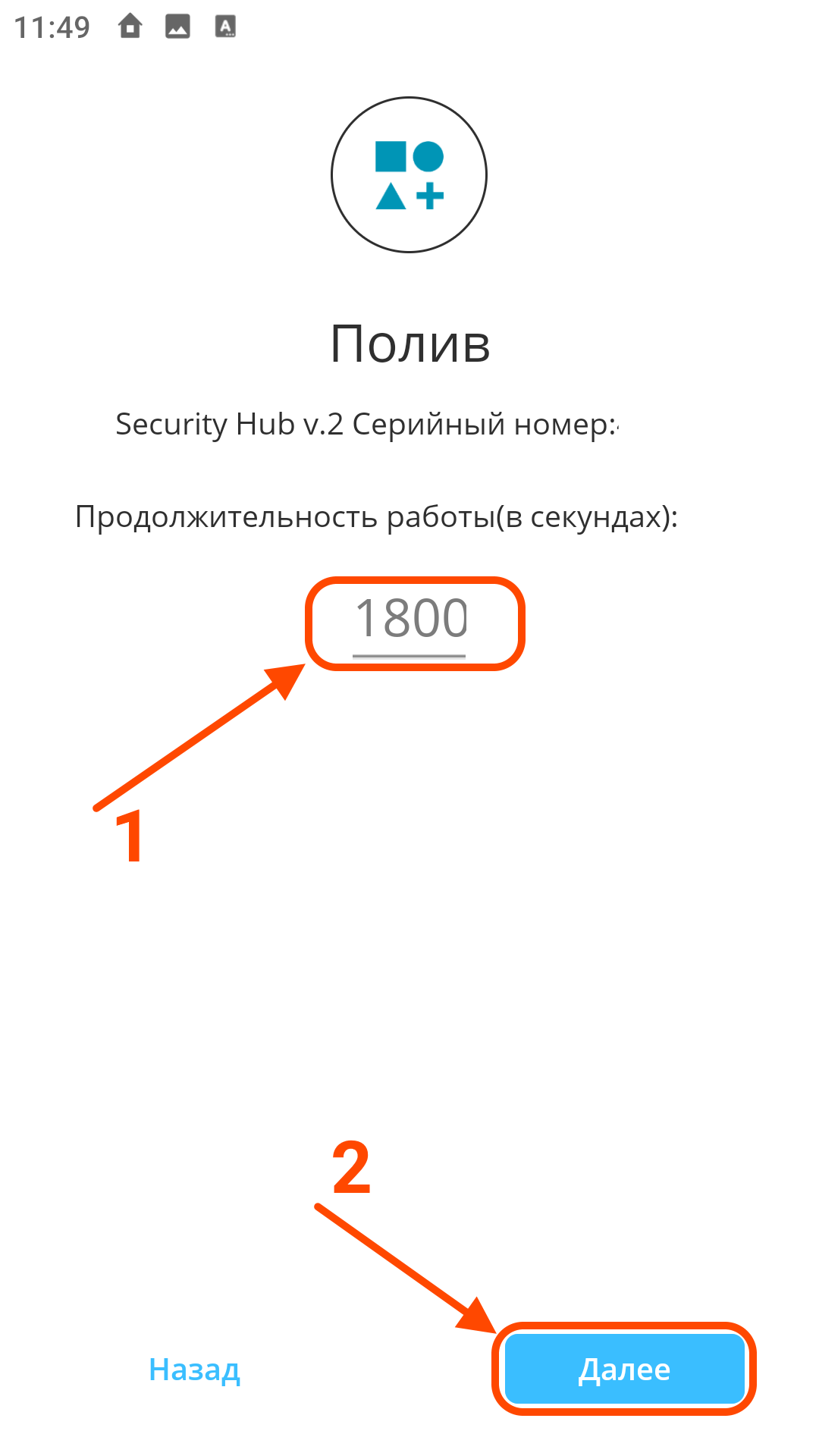

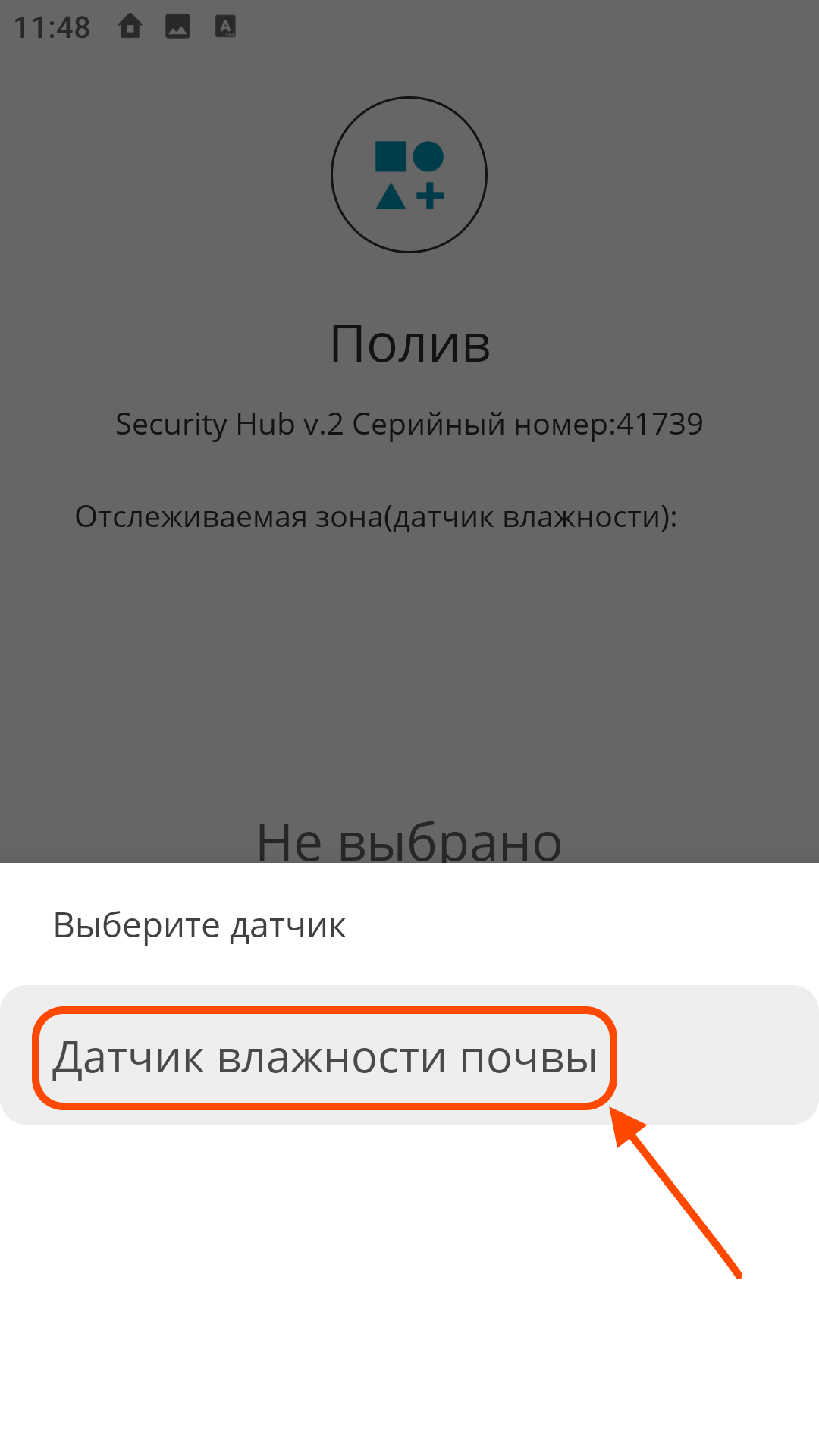

Выберите из списка контролируемый датчик	Нажмите "Далее"	Введите продолжительность полива и нажмите "Далее"
рис. 16	рис. 17	рис. 18

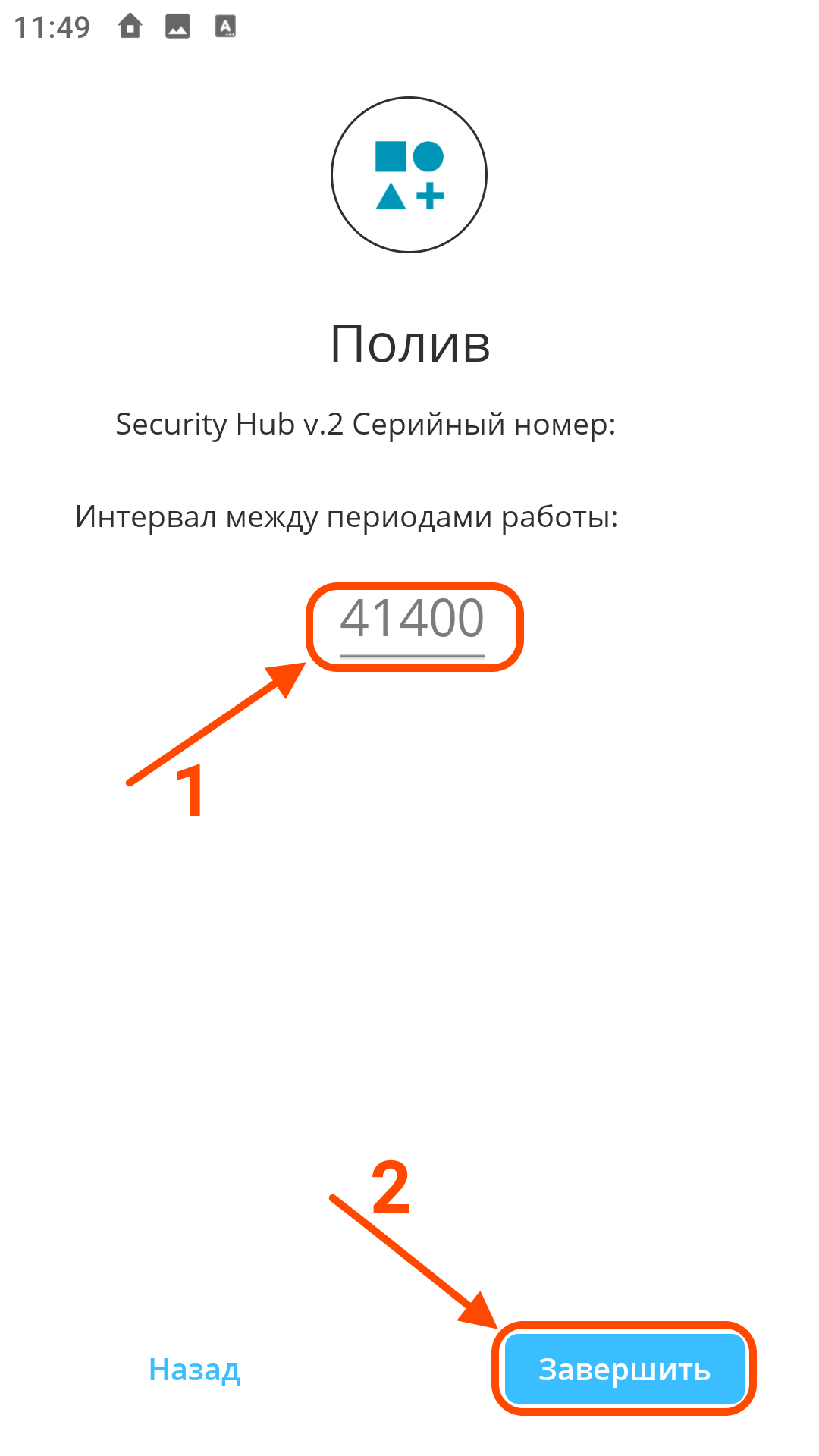

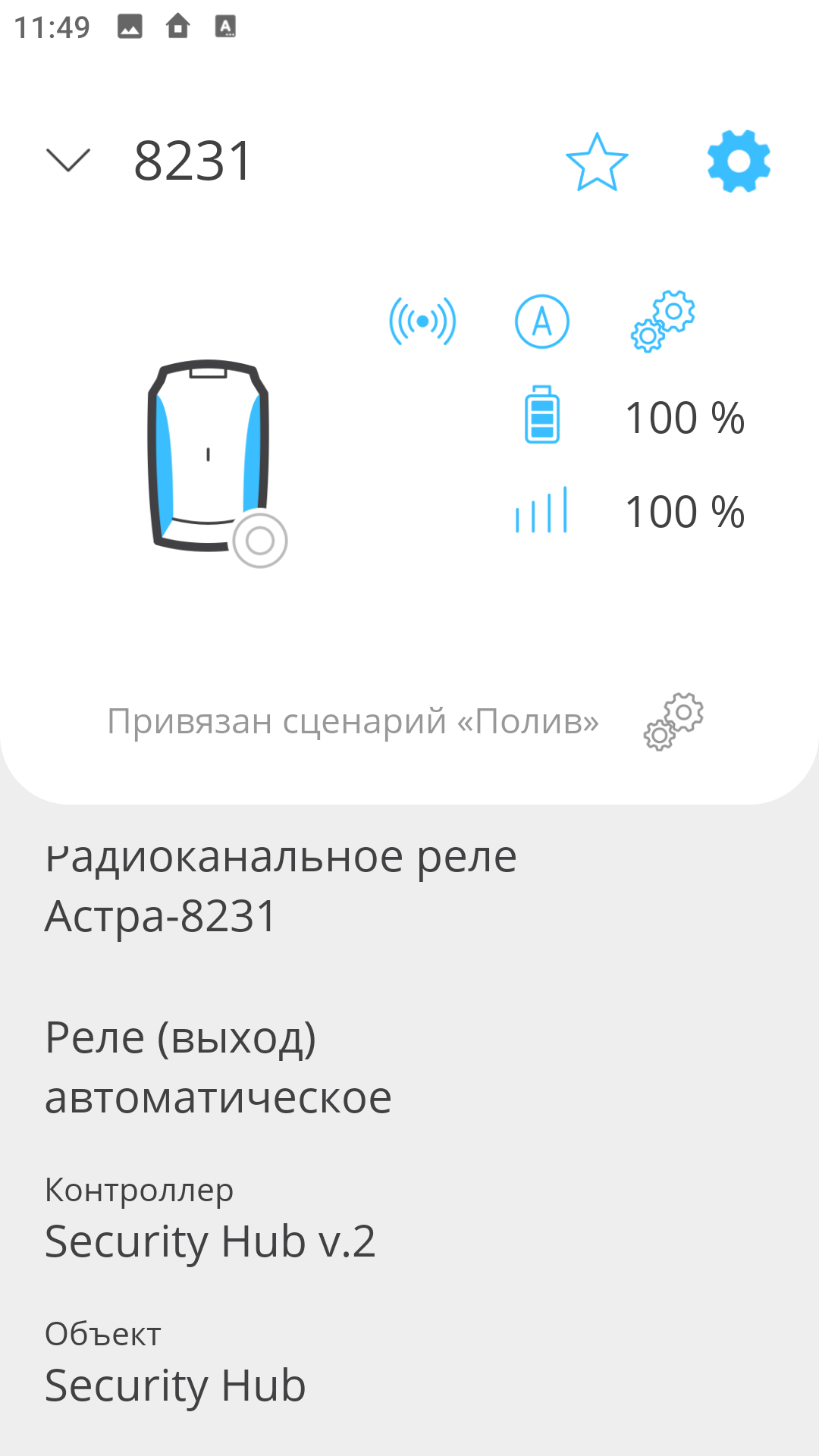

Введите периодичность полива и нажмите "Завершить"	После успешной привязки сценария реле имеет вид.
рис. 19	рис. 20

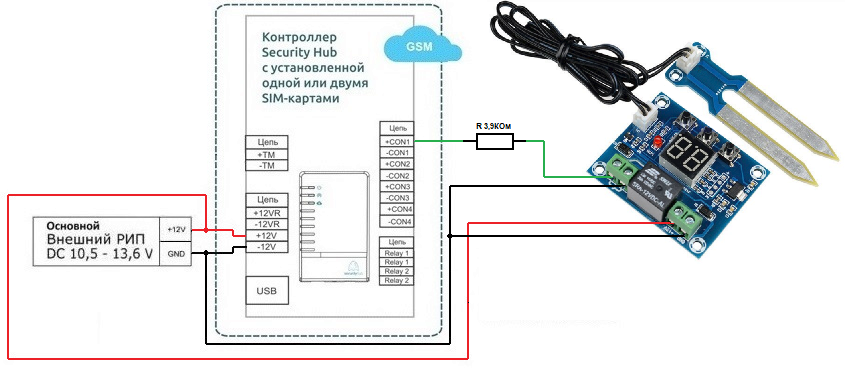

Схема подключения датчика влажности почвы (XH-M214) к Security Hub:

рис. 21

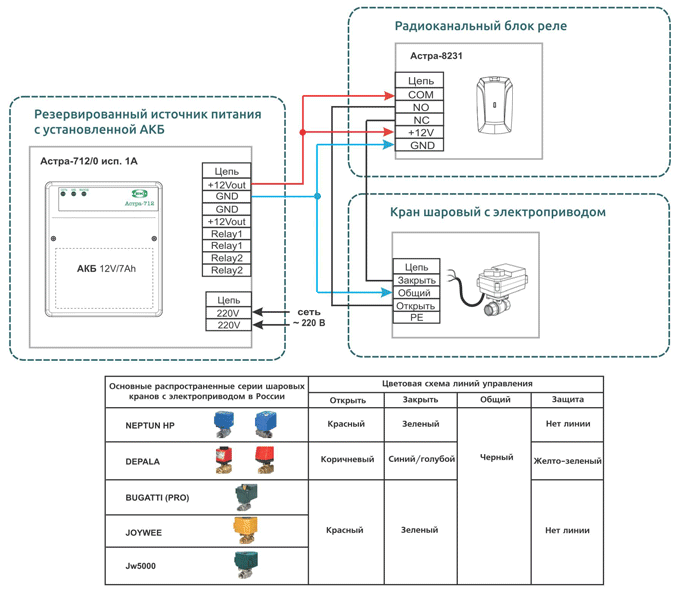

Схема подключения электроприводными шаровыми кранами с трехпроводным управлением:

рис. 22

Данная схема будет работать с шаровыми кранами со встроенным электроприводом и отдельными входами «Открыть» «Закрыть», но бывают случаи, когда необходимо установить электромеханический привод, управляемый реверсивным питанием. В этом случае нам понадобится дополнительный блок управления реверсивным двигателем блок с двумя реле (например УК-ВК/02).

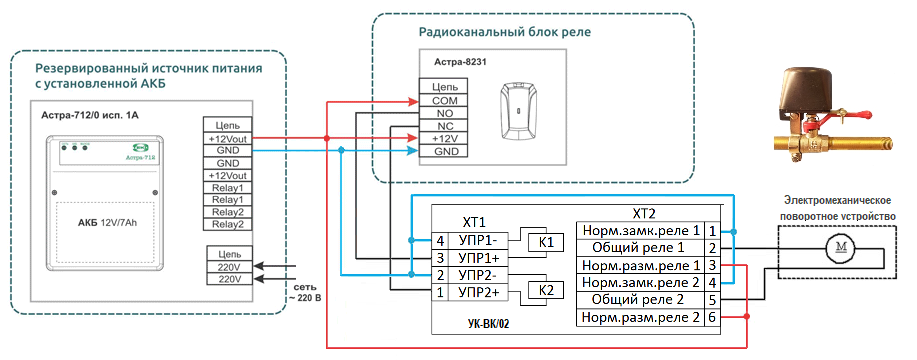

Схема подключения электромеханического поворотного устройства с применением блок реле УК-ВК/02:

рис. 23

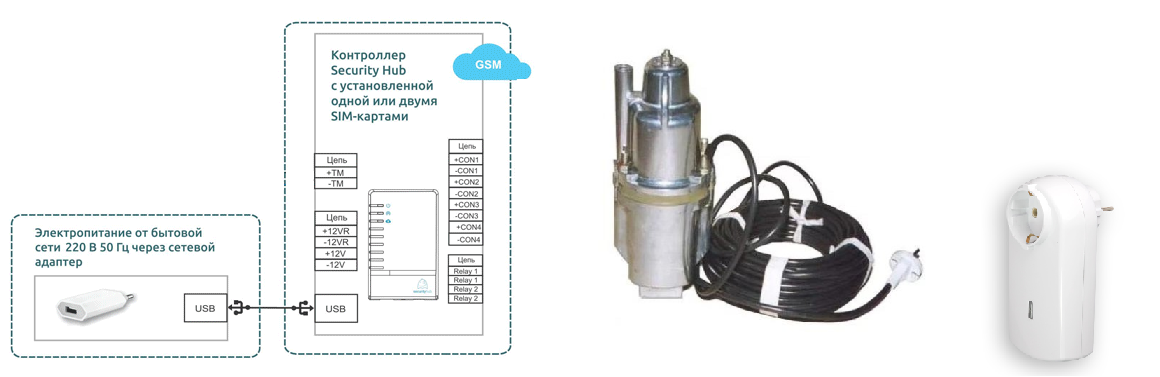

Схема подключения насоса:

рис. 24
