Управление поливом будет зависеть от способа подачи воды. Например, для участка с центральным водоснабжением или в частном доме с собственной системой водоснабжения, где будет достаточно открывать шаровый кран с трехпроводным управлением или электромеханическим управлением, управлять будет возможно при помощи реле Астра 8231. В случаях, когда необходимо включать насос, например, из колодца или бака, можно использовать умную розетку Астра-8731. Программирование при этом существенно не отличается.
Программирование системы:
Регистрация беспроводного реле Астра-8231 производится по инструкции описанной в статье, при этом использование выбирается "Управление по сценарию"
Привязка сценария:

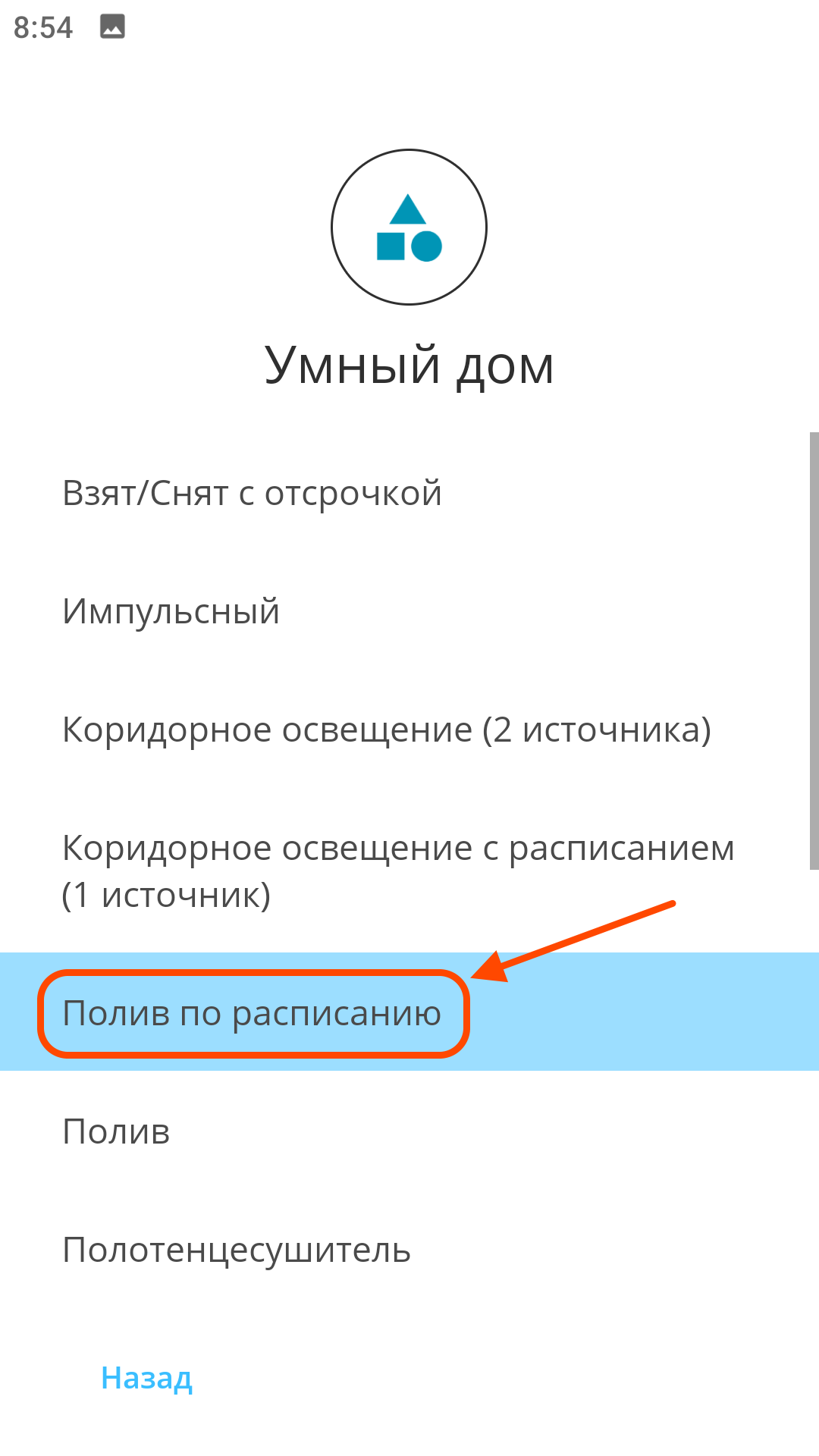

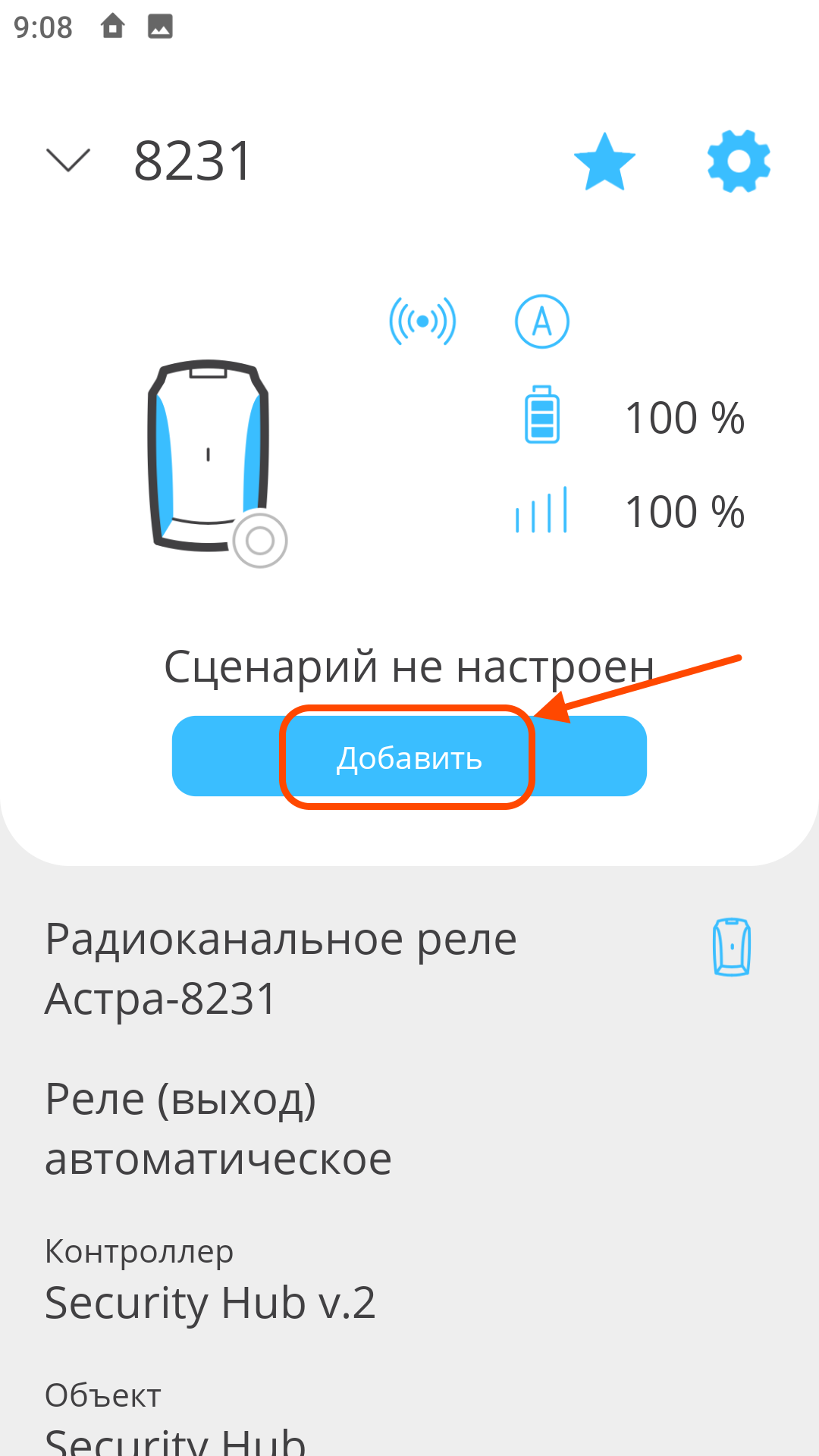

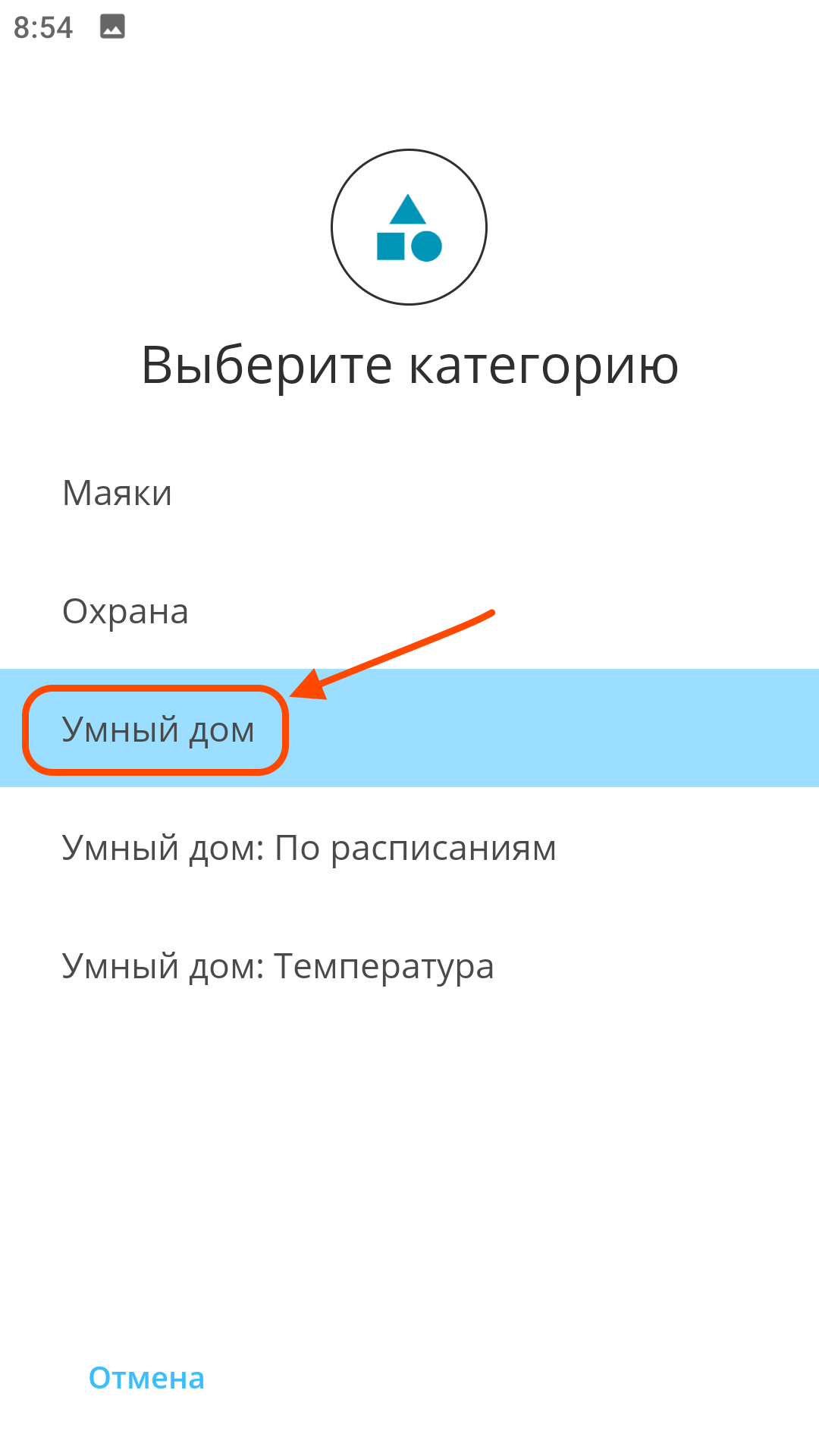

| Зайдите в созданное реле и нажмите "Добавить" сценарий | Выберите категорию "Умный дом" | Выберите сценарий "Полив по расписанию" |
| рис. 1 | рис. 2 | рис. 3 |

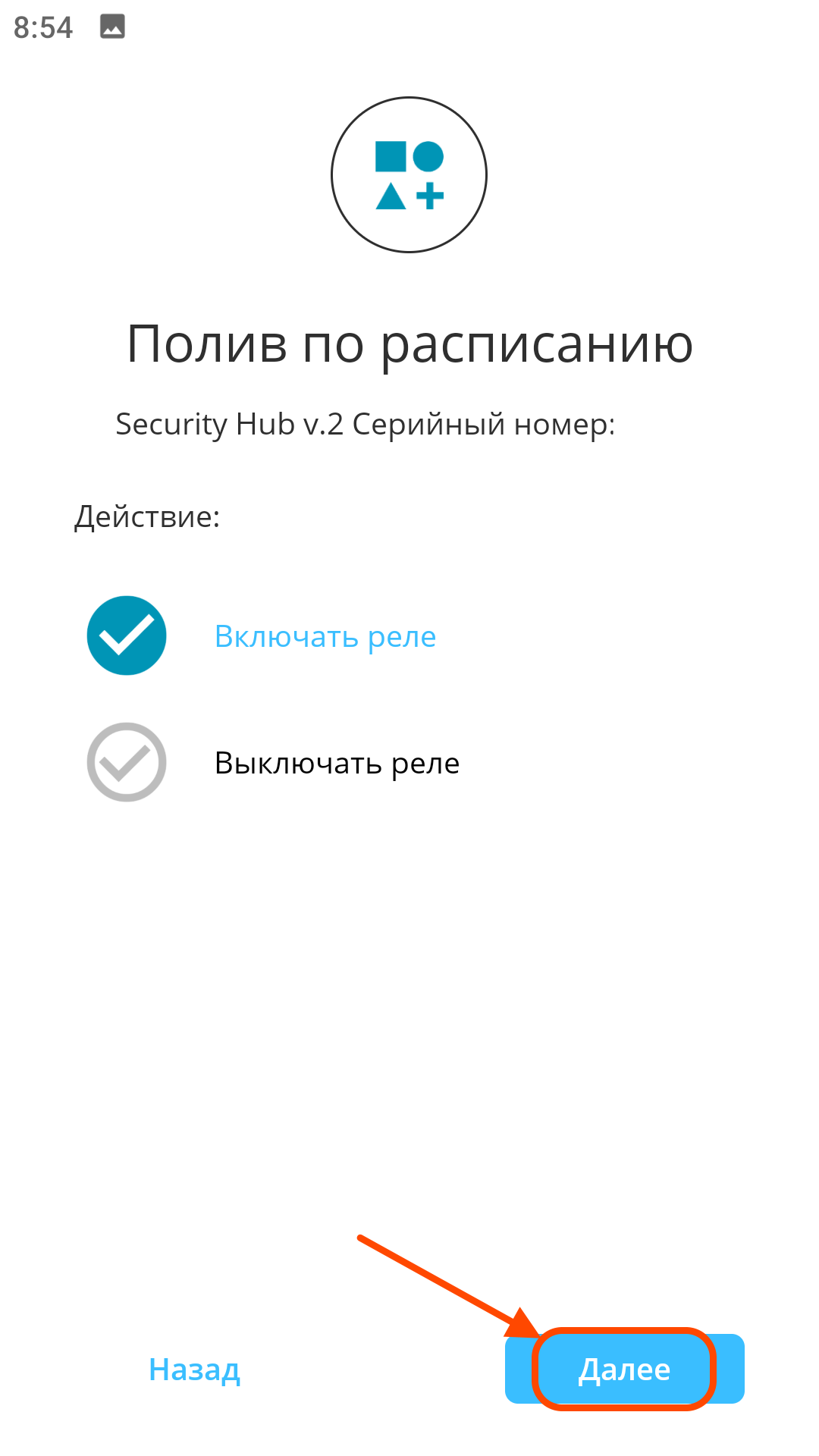

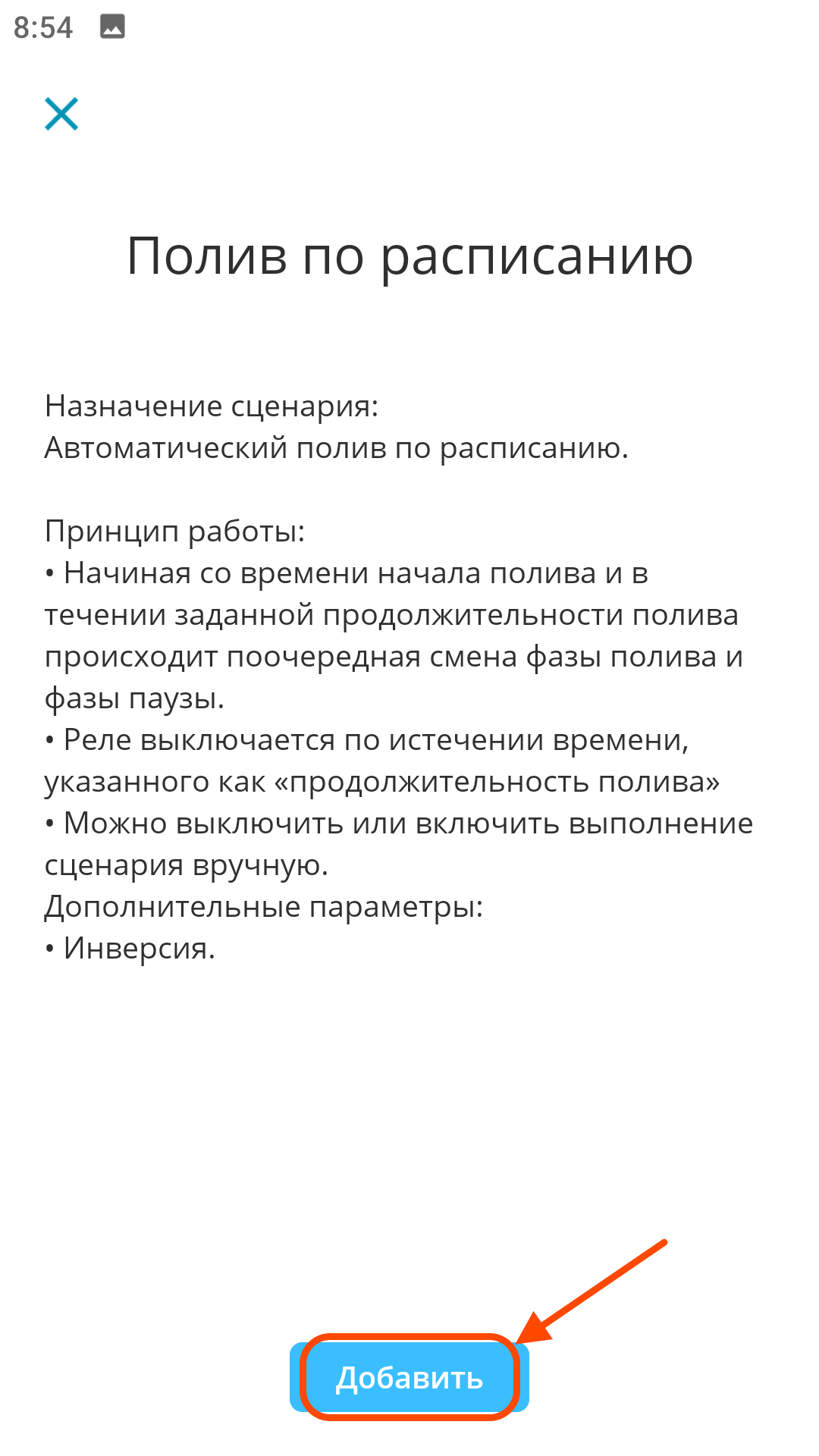

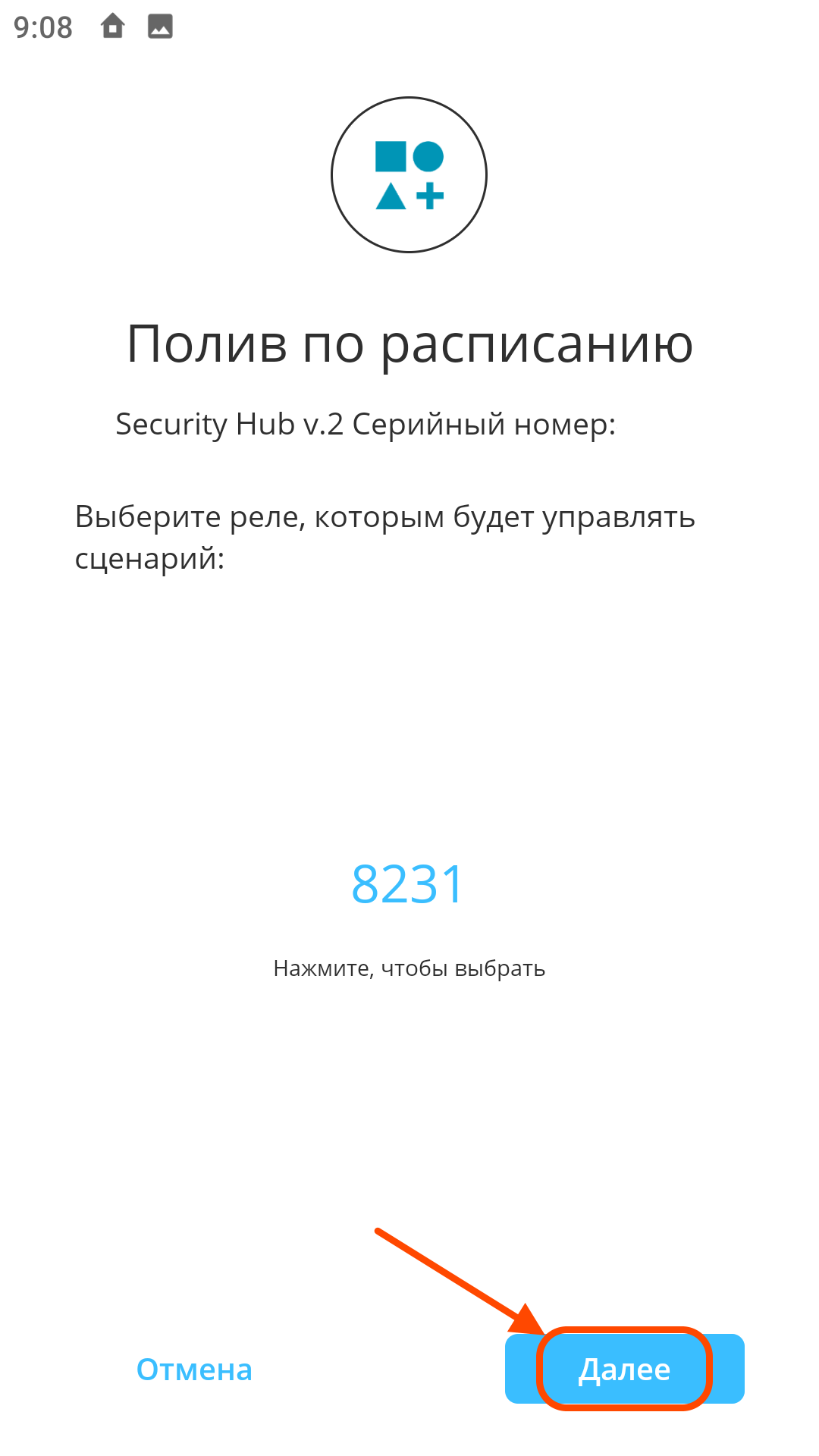

| Ознакомьтесь с выбранным сценарием и нажмите "Добавить" | Выберите созданное реле и нажмите "Далее" | Выберите нужное действие для реле и нажмите "Далее" |
| рис. 4 | рис. 5 | рис. 6 |

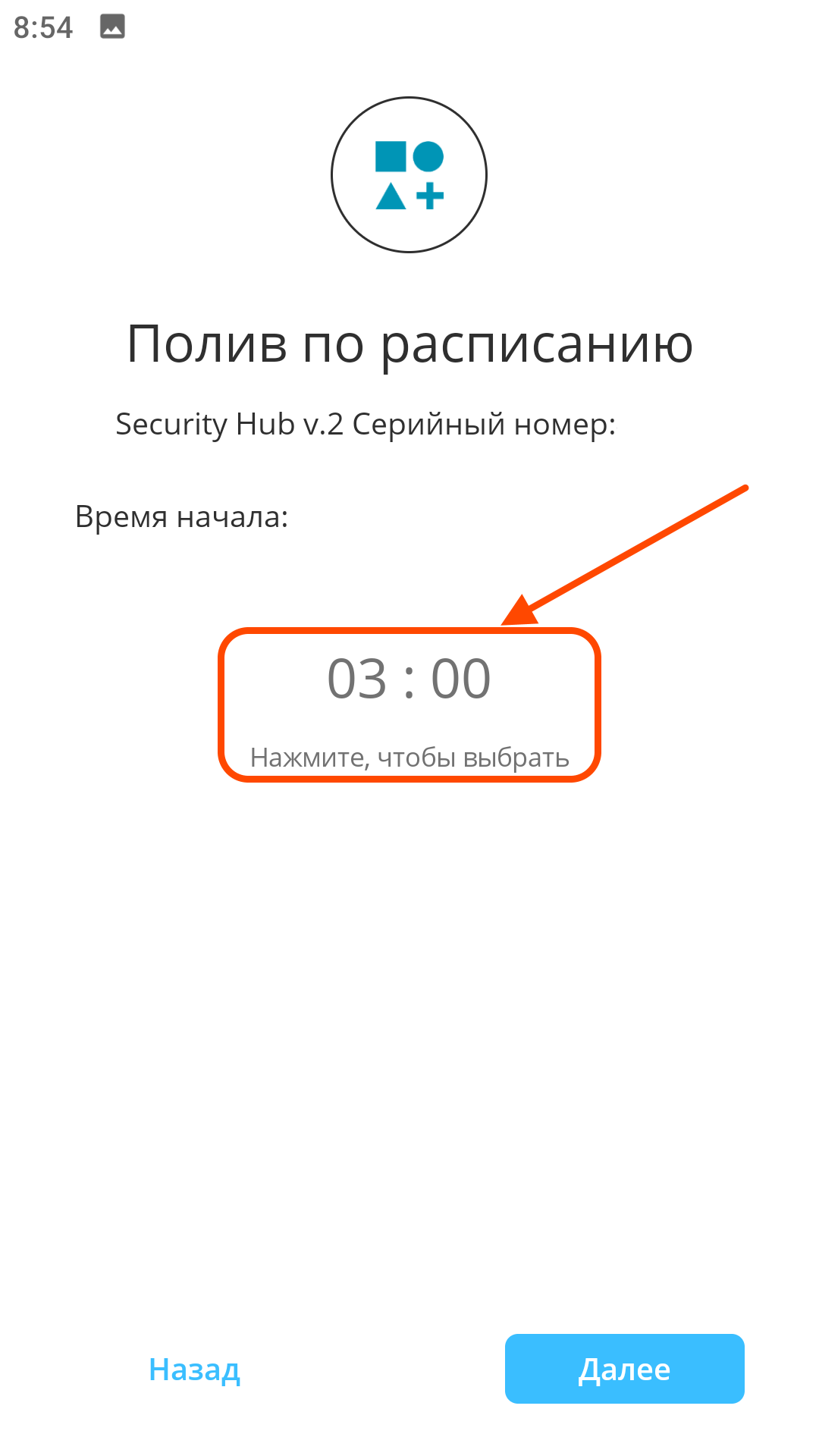

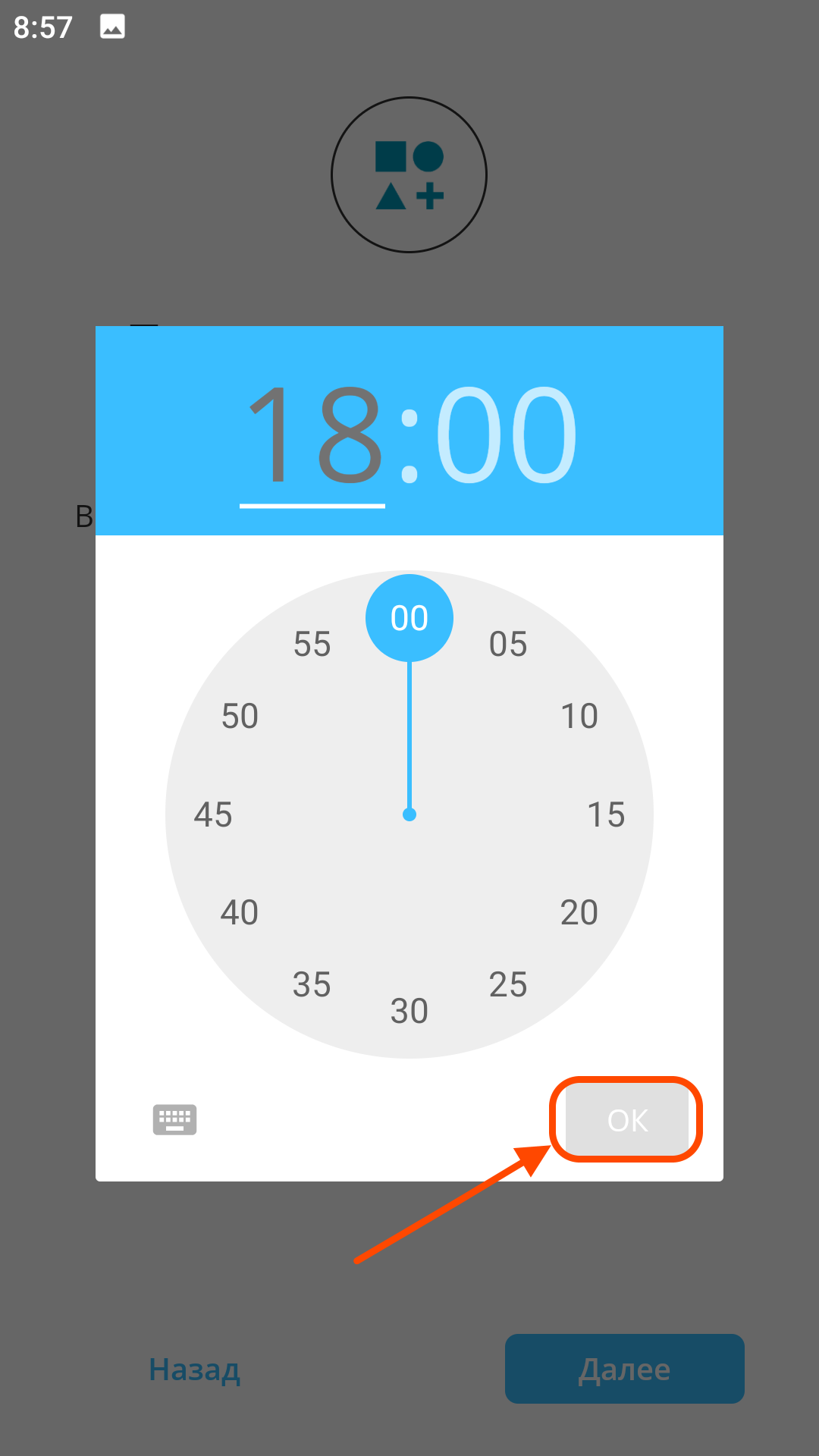

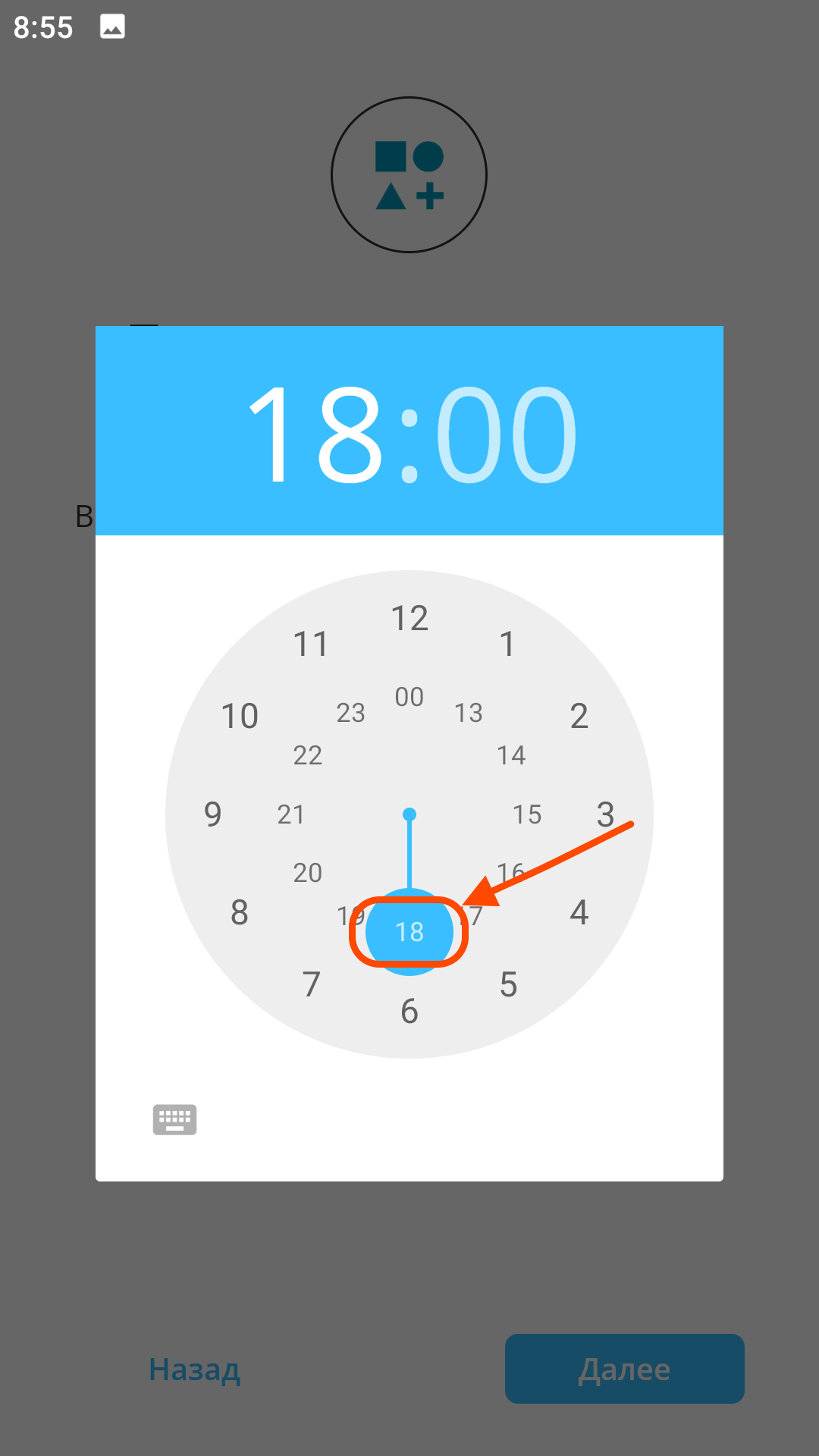

| Для установки времени начала полива нажмите на область | Установите время в часах... | ...и минутах и нажмите "ОК" |
| рис. 7 | рис. 8 | рис. 9 |

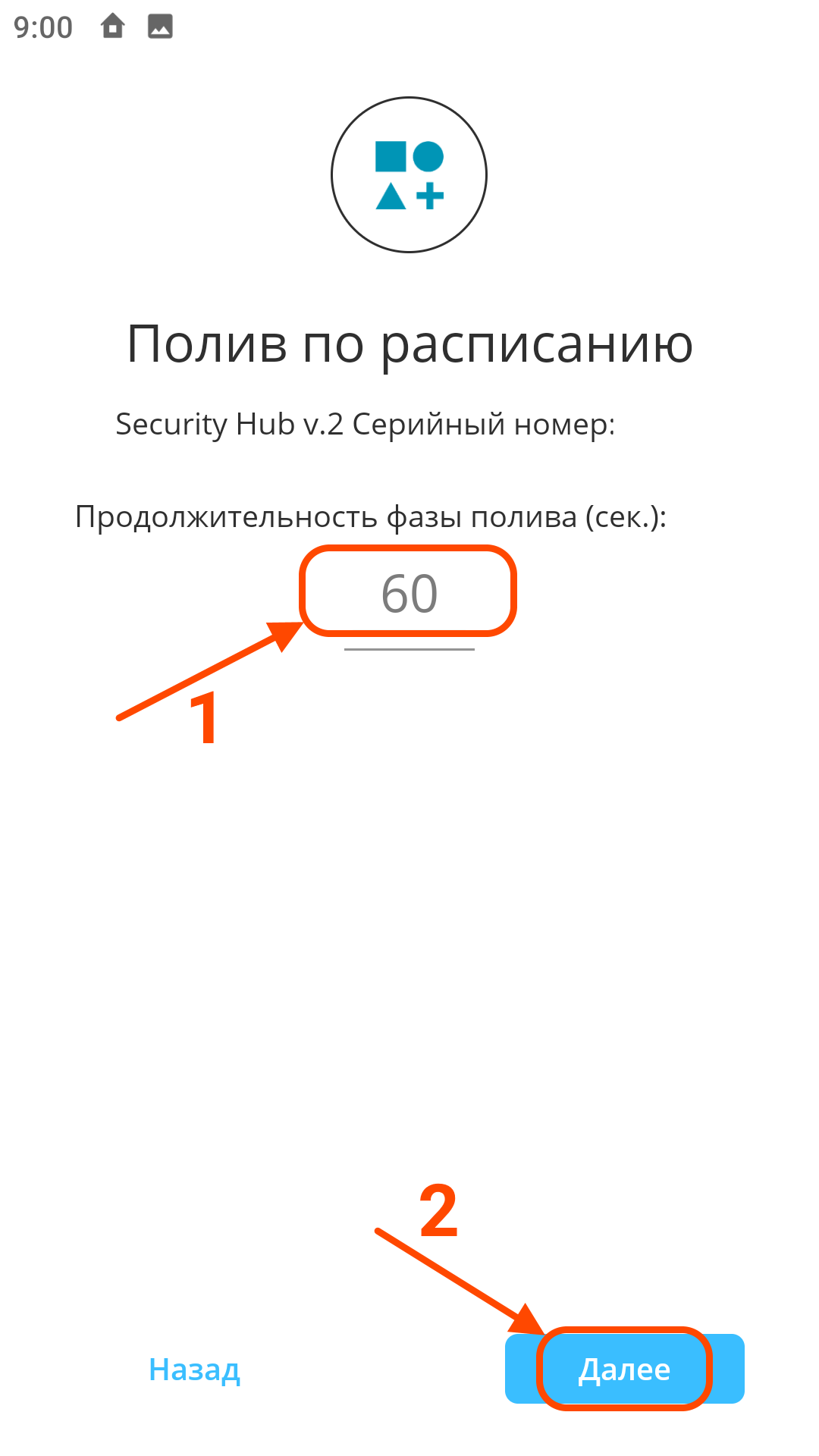

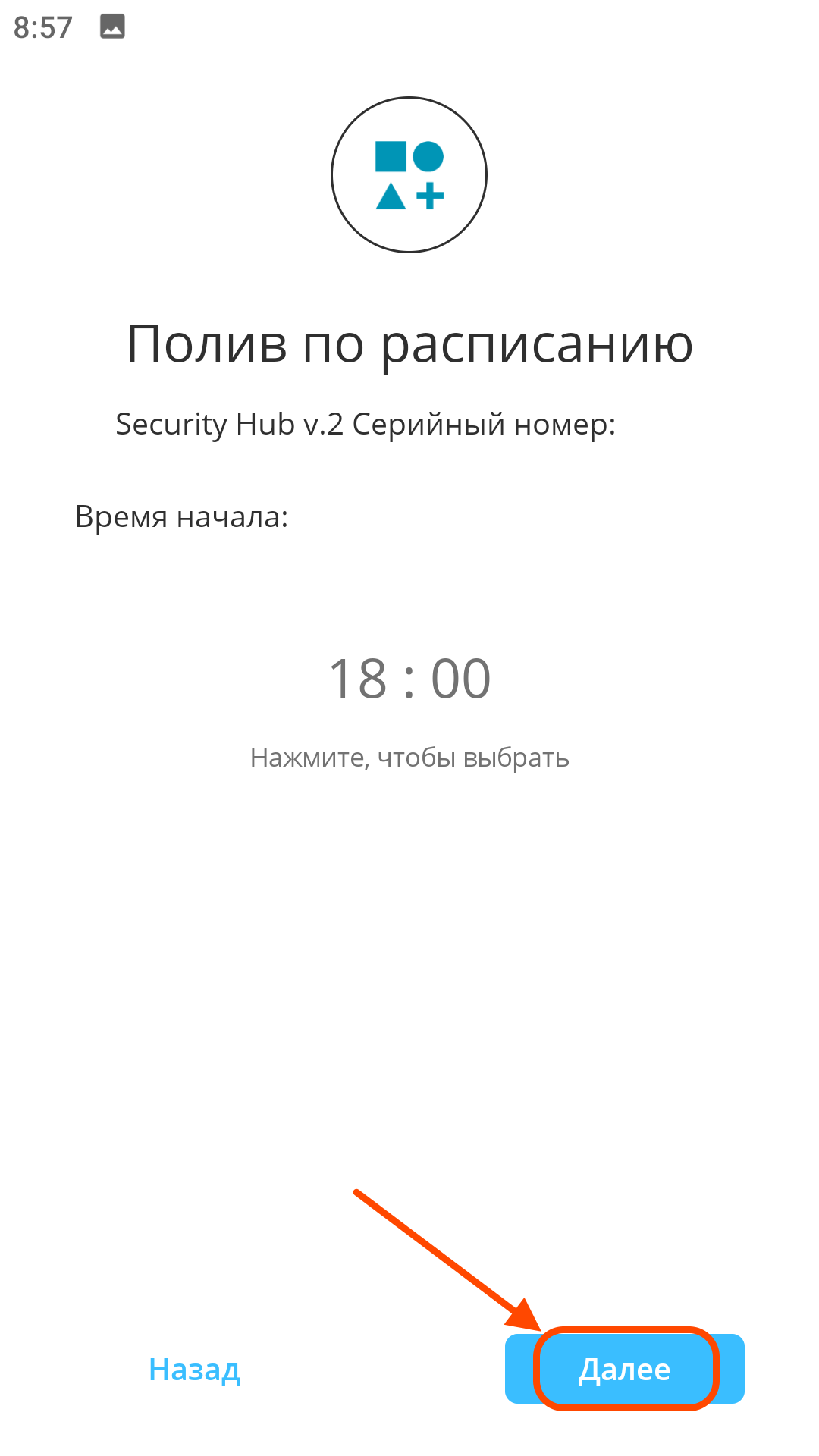

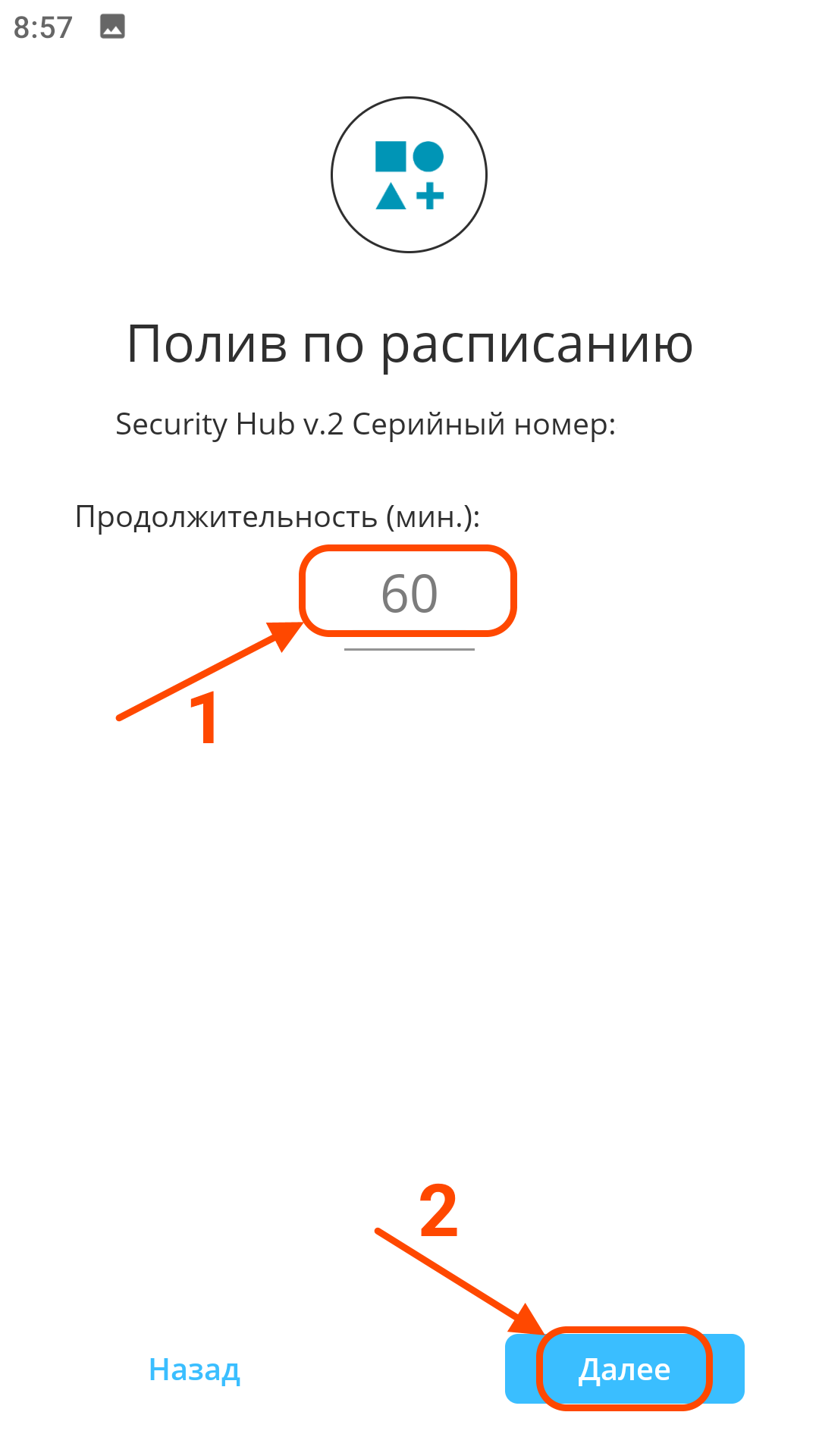

| нажмите "Далее" | Установите продолжительность полива в минутах, нажмите "Далее" | Установите фазу включенного состояния, нажмите "Далее" |
| рис. 10 | рис. 11 | рис. 12 |

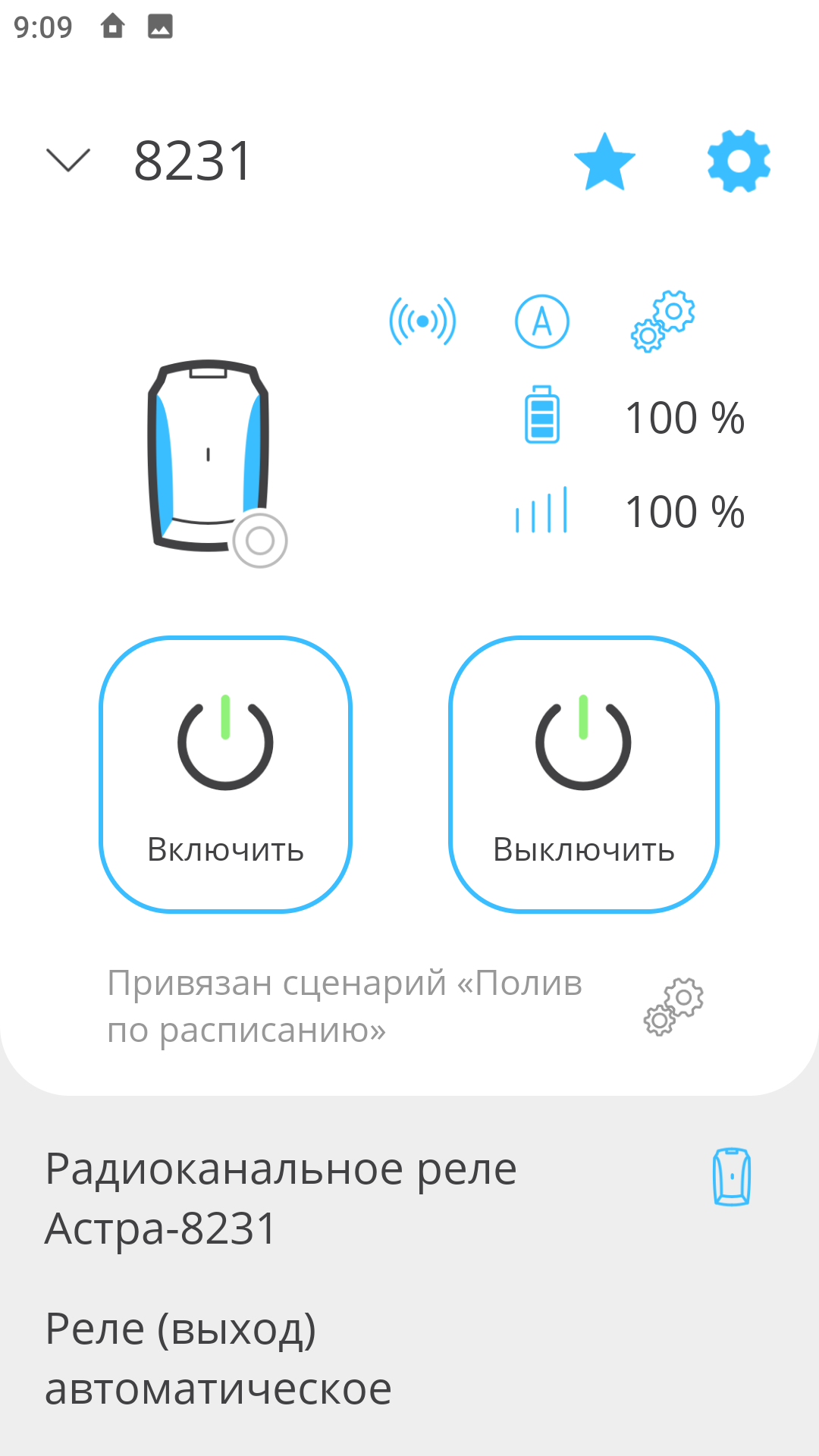

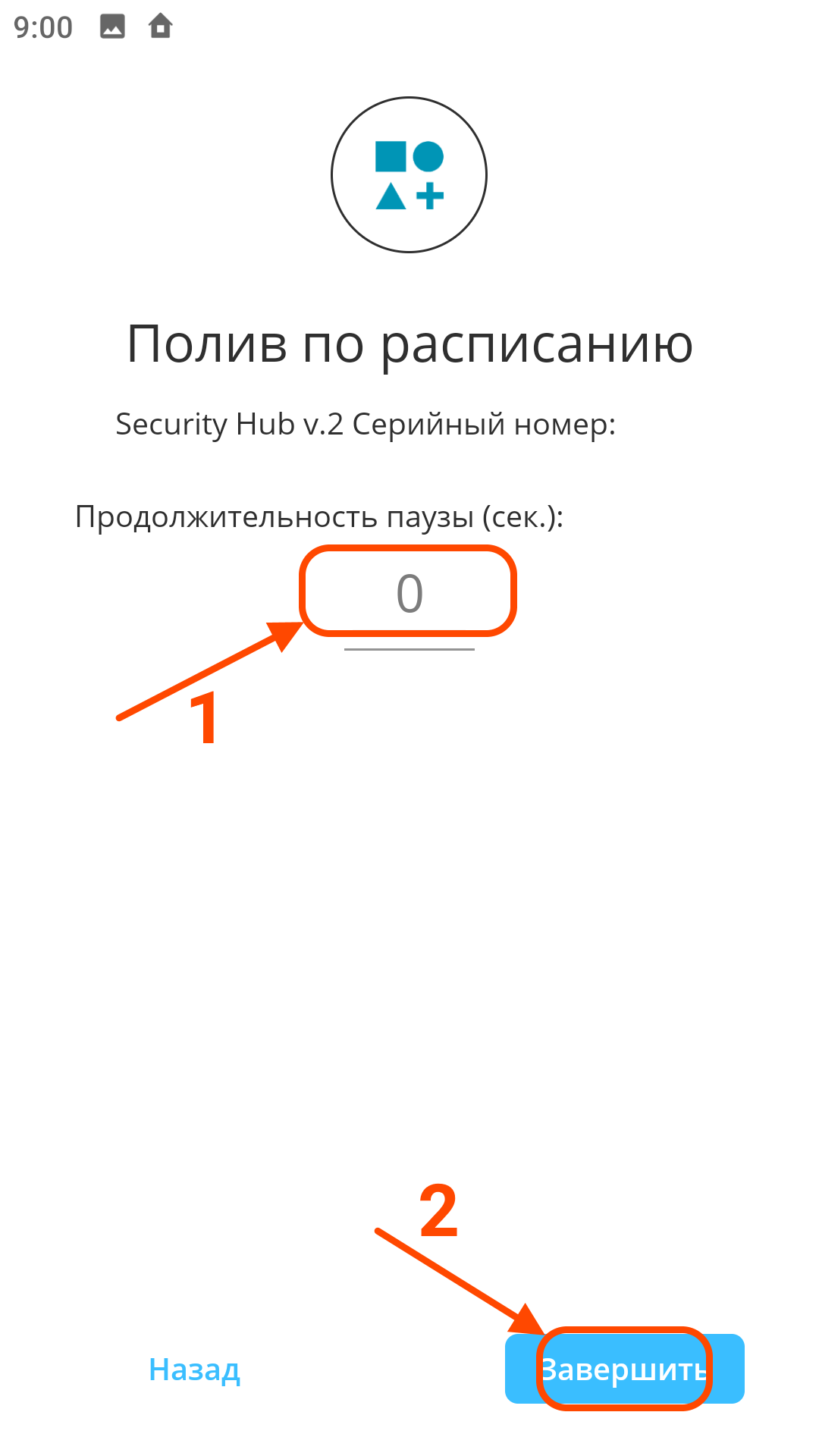

| Установите фазу выключенного состояния, нажмите "Завершить" | Можно управлять сценарием вручную | |
| рис. 13 | рис. 14 |

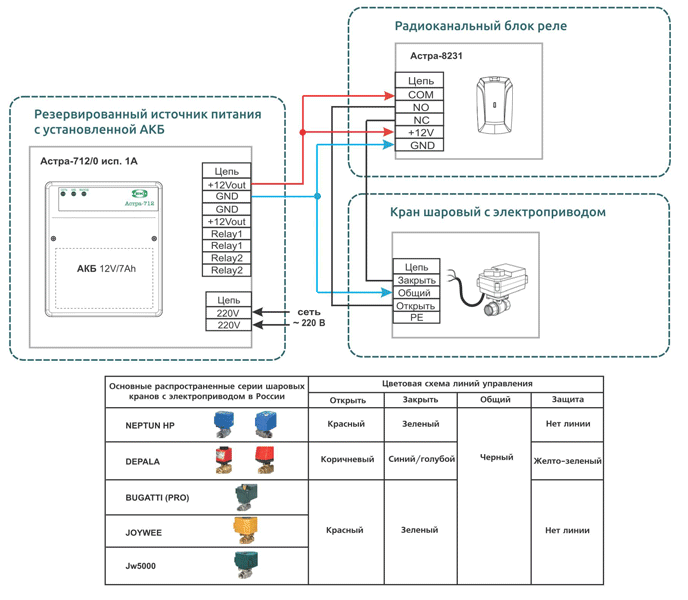

Схема подключения электроприводными шаровыми кранами с трехпроводным управлением:
| рис. 15 |
Данная схема будет работать с шаровыми кранами со встроенным электроприводом и отдельными входами «Открыть» «Закрыть», но бывают случаи, когда необходимо установить электромеханический привод, управляемый реверсивным питанием. В этом случае нам понадобится дополнительный блок управления реверсивным двигателем блок с двумя реле (например УК-ВК/02).

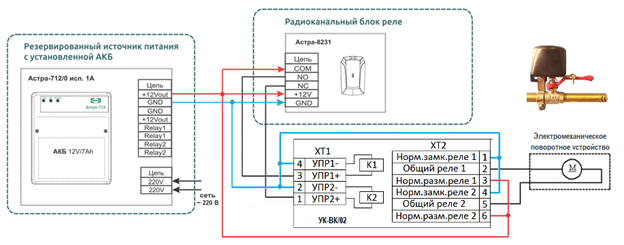

Схема подключения электромеханического поворотного устройства с применением блок реле УК-ВК/02:
| рис. 16 |

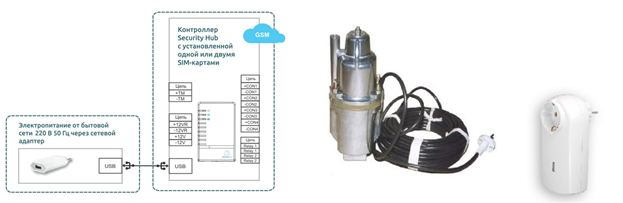

Схема подключения электро насоса:
| рис. 17 |
