Управление отоплением

При помощи Security Hub можно управлять практическим любым котлом отопления, имеющим возможность подключения внешнего термостата.

Подберите подходящий сценарий из списка:

Самый простой сценарий - это  Термостат суточный, пороговый
Поддерживает температуру в пределах заданных верхнего и нижнего порогов в течение суток. Данные по температуре может анализировать только от одного температурного датчика Астра-3731.

Термостат многозонный суточный, гистерезис
Поддерживает разную температуру в пределах разброса гистерезиса в указанный период времени и в остальное время в течение суток. Например, когда все спят, температуру можно сделать ниже, чем днем. Данные о температуре получает от нескольких температурных датчиков, для анализа значение температуры усредняется.

Термостат недельный, пороговый
Поддерживает разную температуру в пределах заданных верхнего и нижнего порогов в указанный период времени и в остальное время в течение суток и по дням недели. Может анализировать данные о температуре только от одного температурного датчика Астра-3731. Например, все приезжают только на выходные, в остальное время уезжают на работу. Значит, когда никого нет дома, можно сильно не топить.

Термостат многозонный недельный, гистерезис
Поддерживает разную температуру в пределах разброса гистерезиса в указанный период времени и в остальное время в течение суток и по дням недели. Данные о температуре получает от нескольких температурных датчиков, для анализа значение температуры усредняется.



 Для примера выбран сценарий «Термостат многозонный недельный, гистерезис».

Для управления потребуется:

- контроллер Security Hub – 1 шт.

- беспроводное реле Астра-8231 – 1 шт.

- беспроводной датчик температуры Астра-3731 – 1 шт.



Программирование системы при помощи мобильного приложения:

1 этап. Регистрация беспроводного датчика Астра-3731 и добавление его в технологический раздел «Температура»

На главном экране Нажмите "+" в верхнем левом углу экрана В меню "Настройка" выберите элемент "РК устройство" Выберите программируемый контроллер Security Hub
рис. 1 рис. 2 рис. 3



Включите режим регистрации и установите ЭП в датчик При успешном обнаружении датчика нажмите "Продолжить" Придумайте название для датчика и добавьте его в раздел
рис. 4 рис. 5 рис. 6

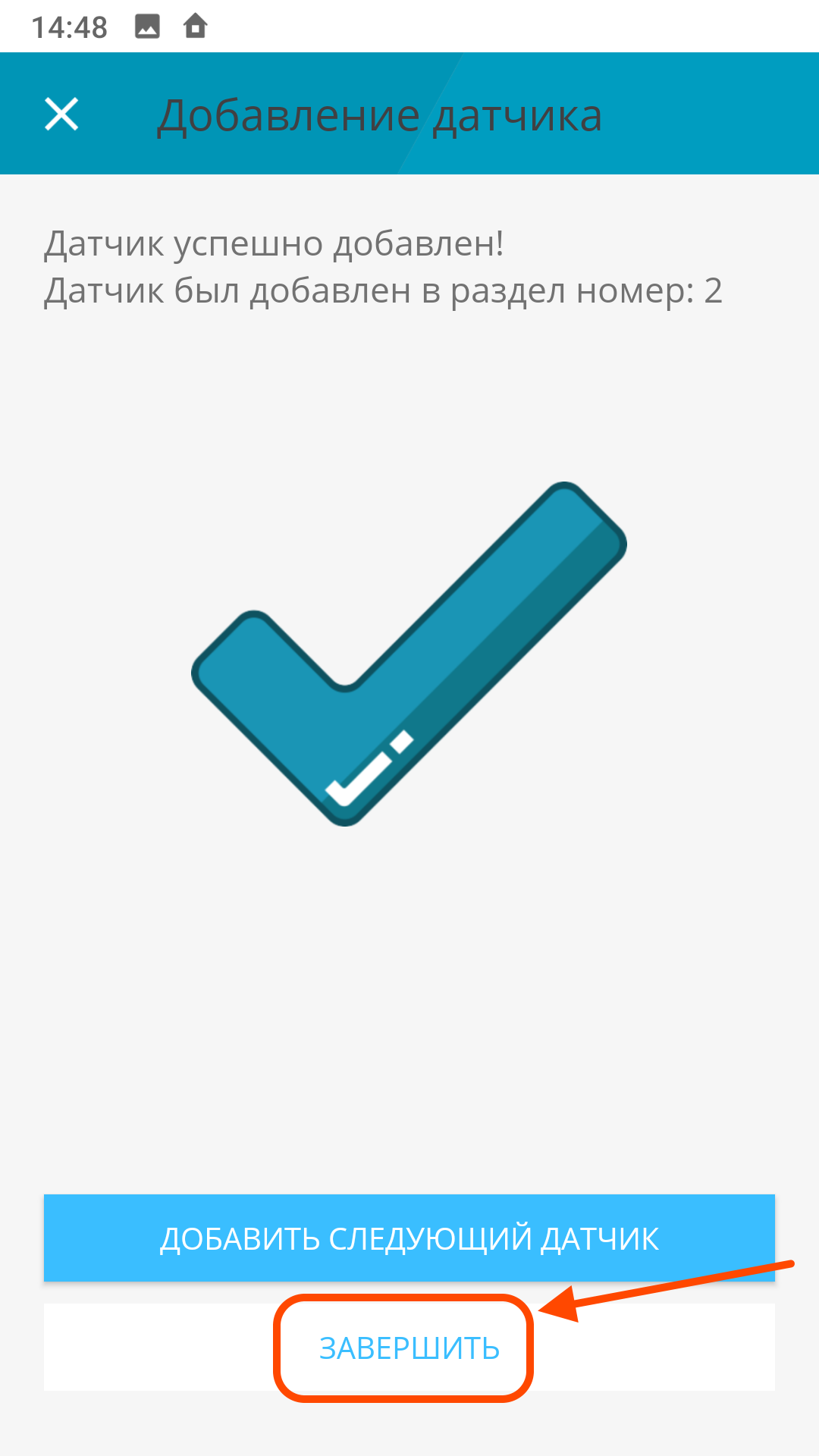

Если раздел ещё не существует, то создайте его Нажмите кнопку "Зарегистрировать" Завершите добавление датчика кнопкой "Завершить"
рис. 7 рис. 8 рис. 9



2 этап. Добавление беспроводного реле Астра-8231 с использованием «Управление по сценарию»

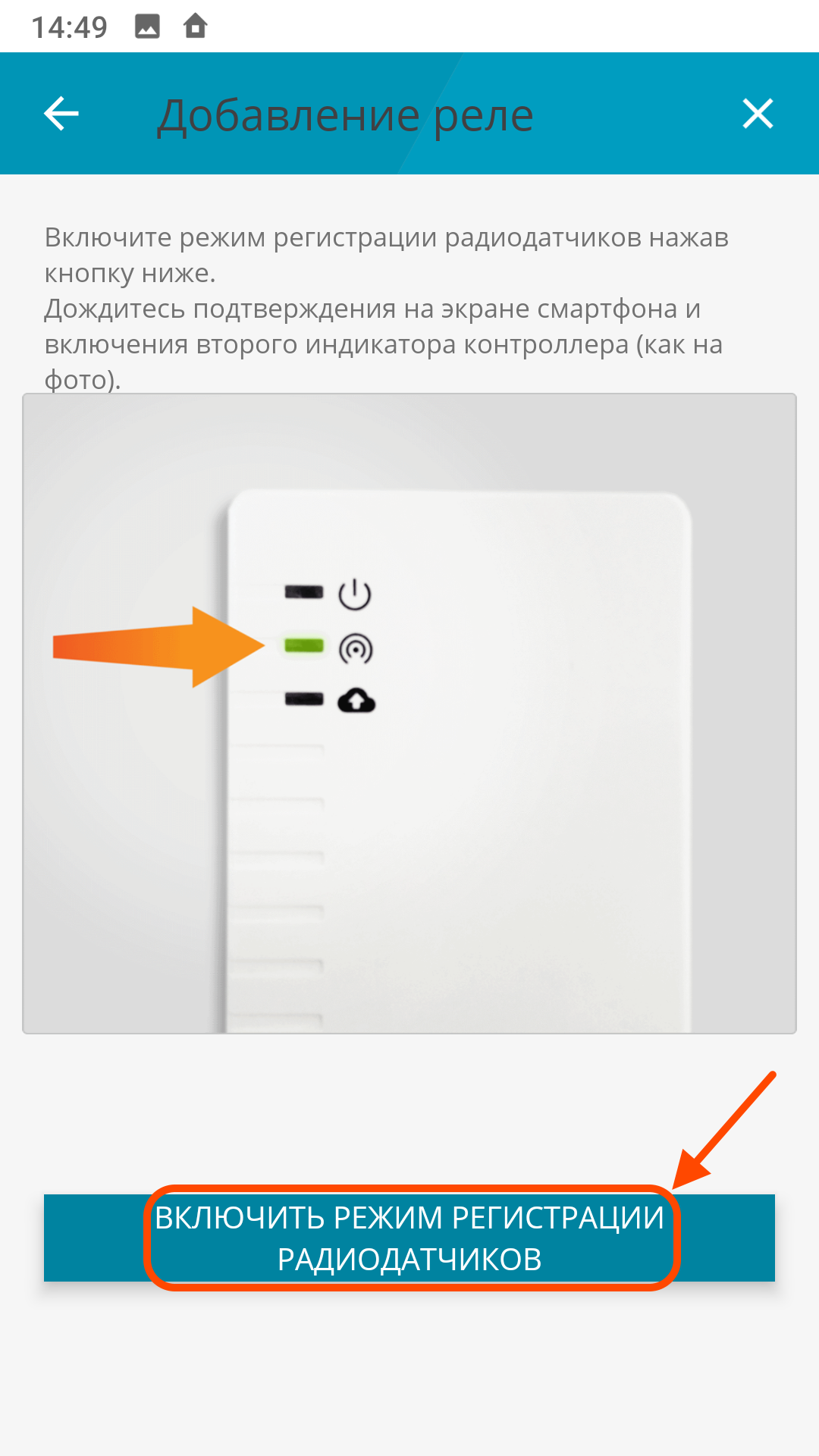

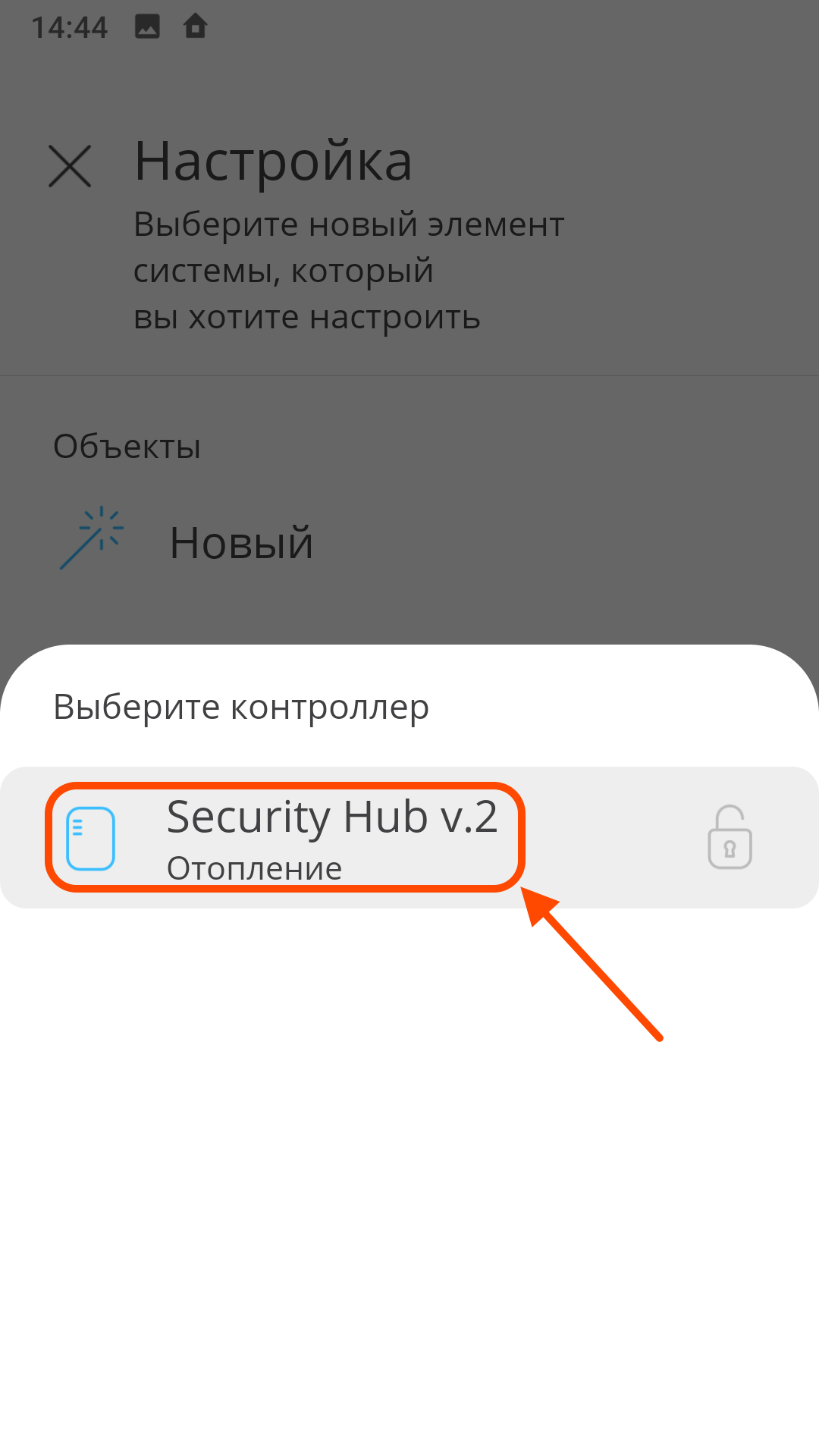

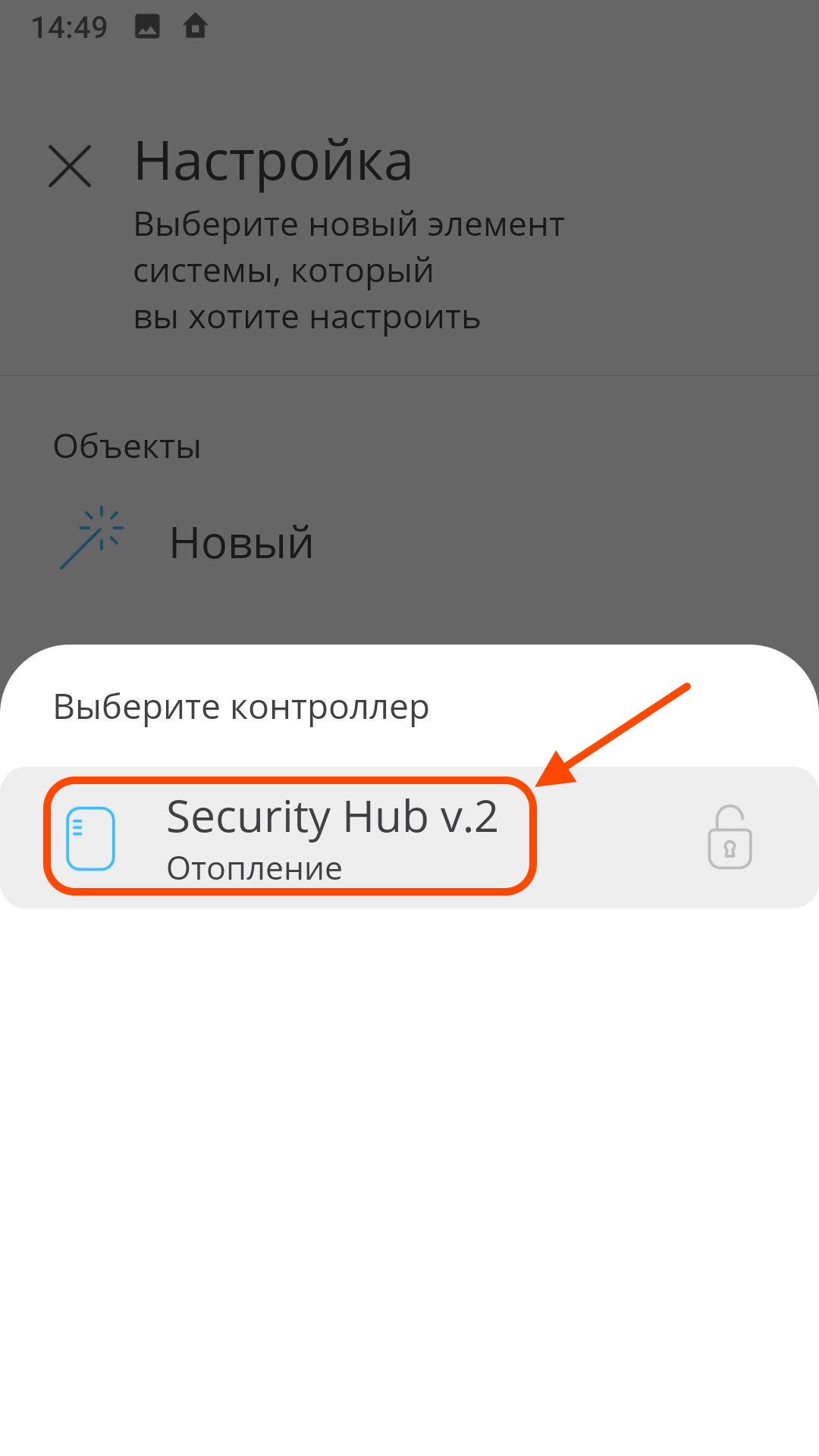

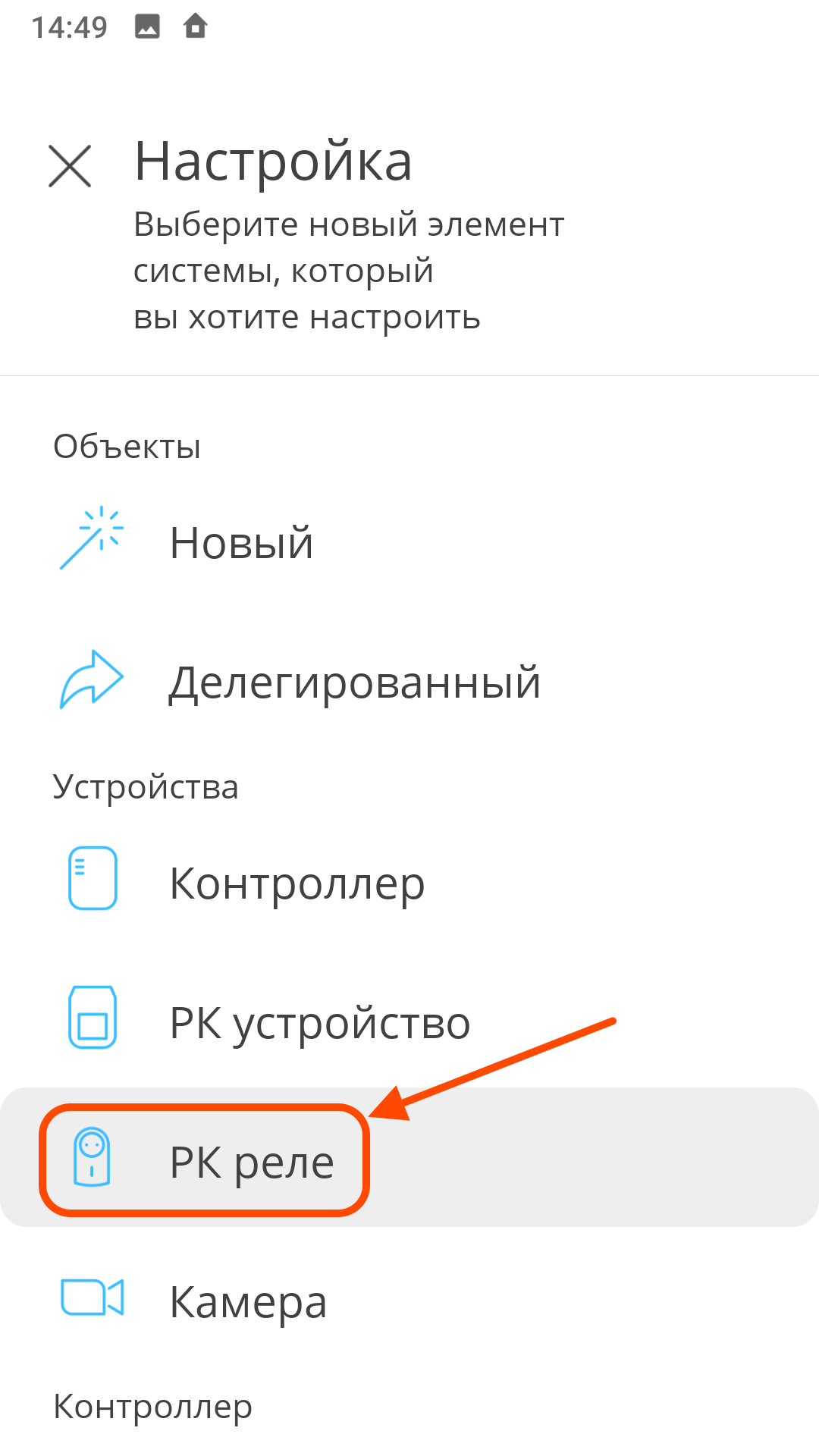

В меню "Настройка" выберите элемент "РК реле" Выберите программируемый контроллер Security Hub Включите режим регистрации и установите ЭП в радиореле
рис. 10 рис. 11 рис. 12

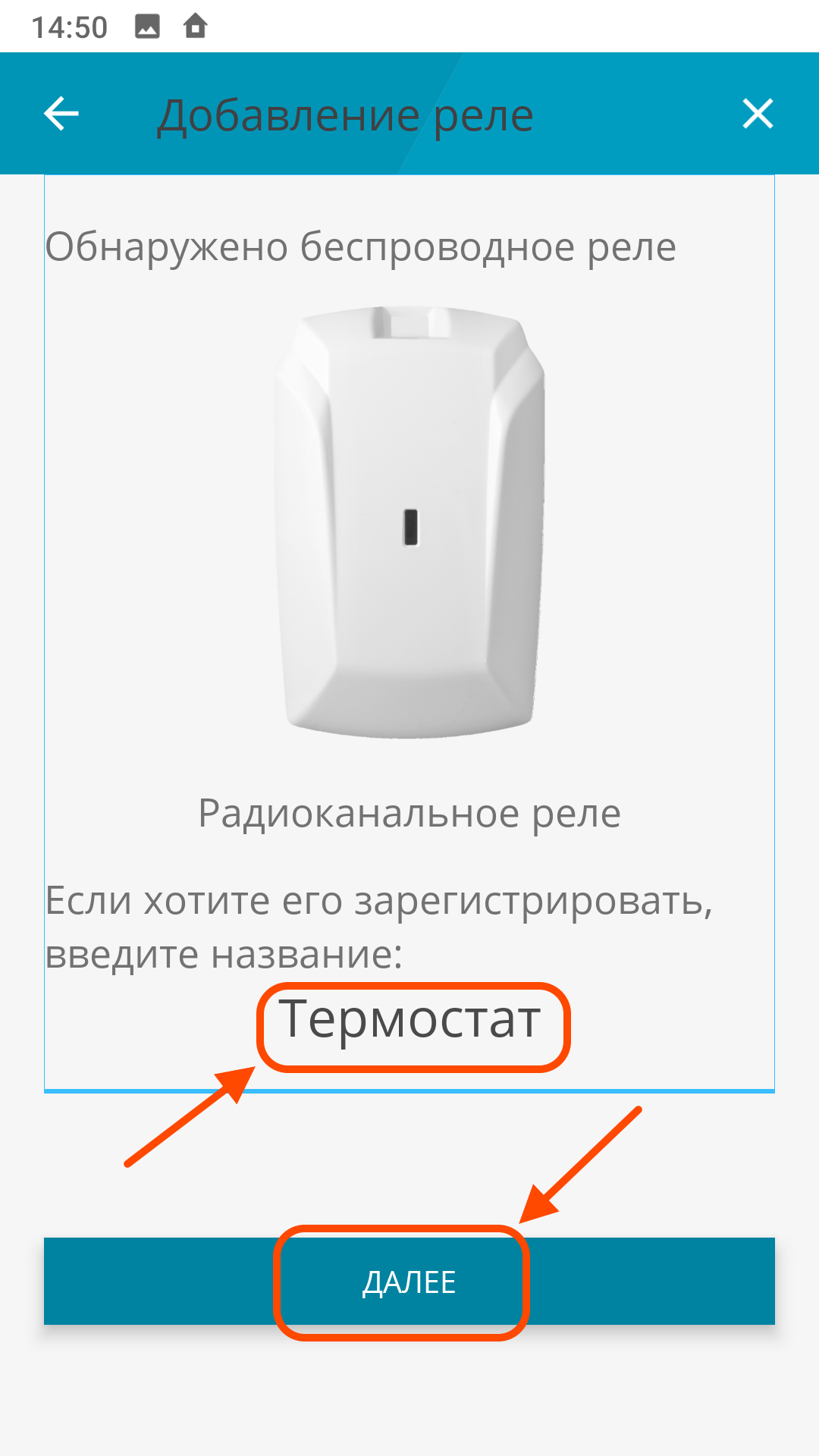

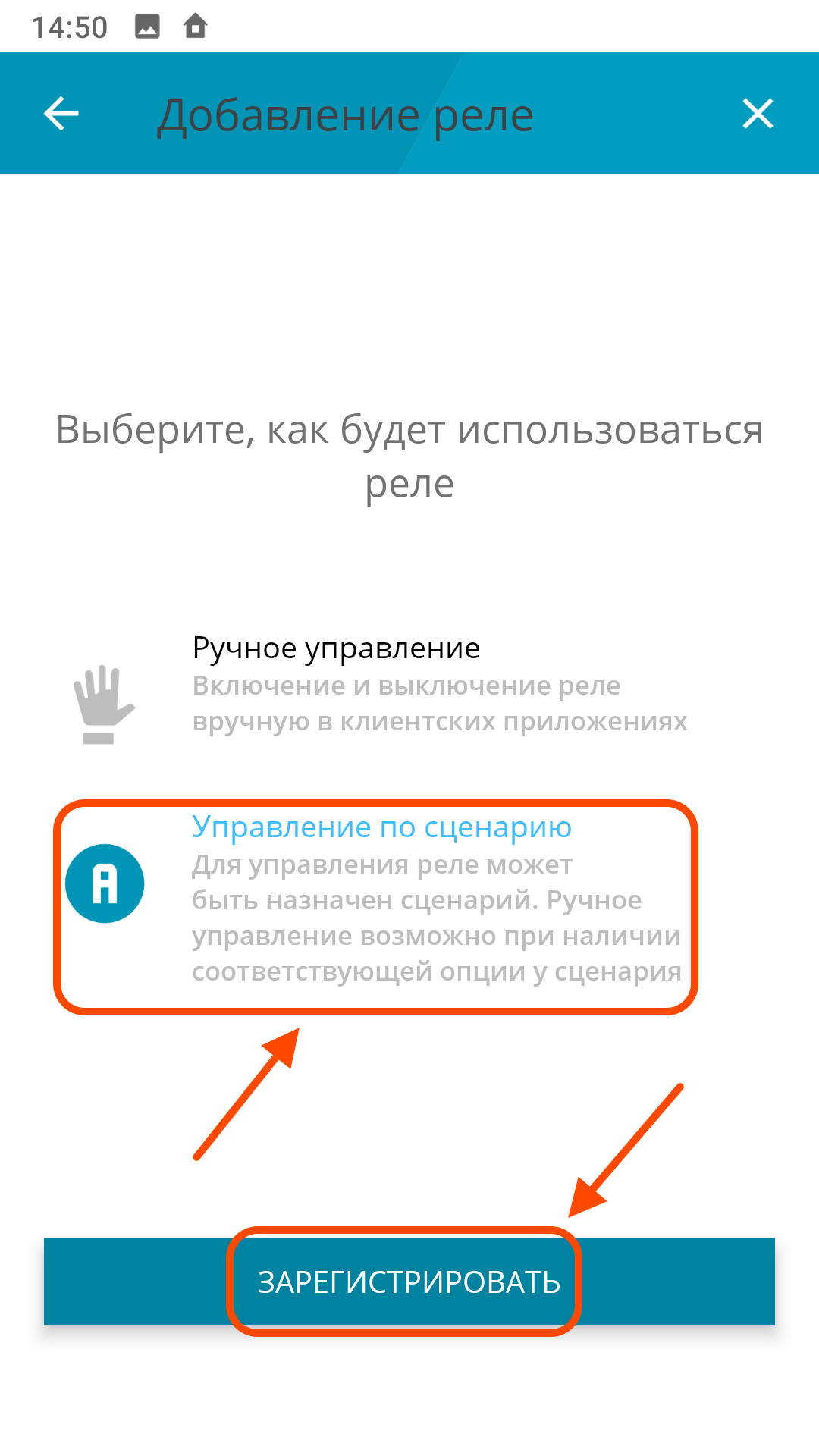

Придумайте название для радиореле и нажмите "Далее" Выберите "Управление по сценарию" и нажмите "Зарегистрировать" Завершите добавление реле кнопкой "Завершить"
рис. 13 рис. 14 рис. 15



3 этап. Добавление сценария «Термостат многозонный суточный, гистерезис» из категории «Умный дом Температура». Нужно указать созданное реле Астра-8231 "Термостат", указать тип системы «Нагрев», выбрать часовую зону нужного региона, выбрать отслеживаемый датчик температуры "Температурный", указать время комфортного сна, например, от 23 ч до 6 ч,  и ввести желаемую поддерживаемую температуру в этот промежуток времени (например, 22 градуса). Также укажите желаемую температуру в остальное время.

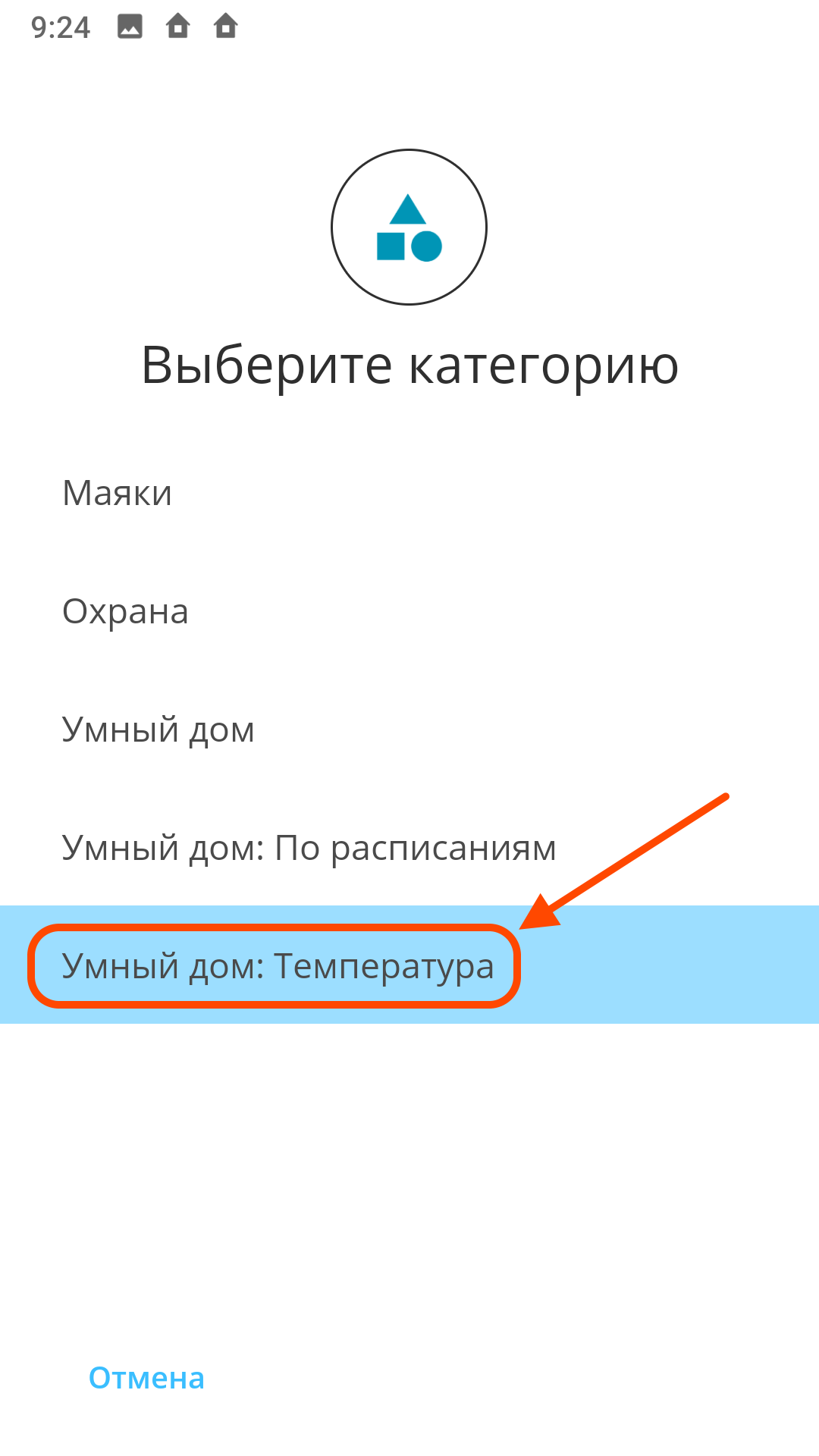

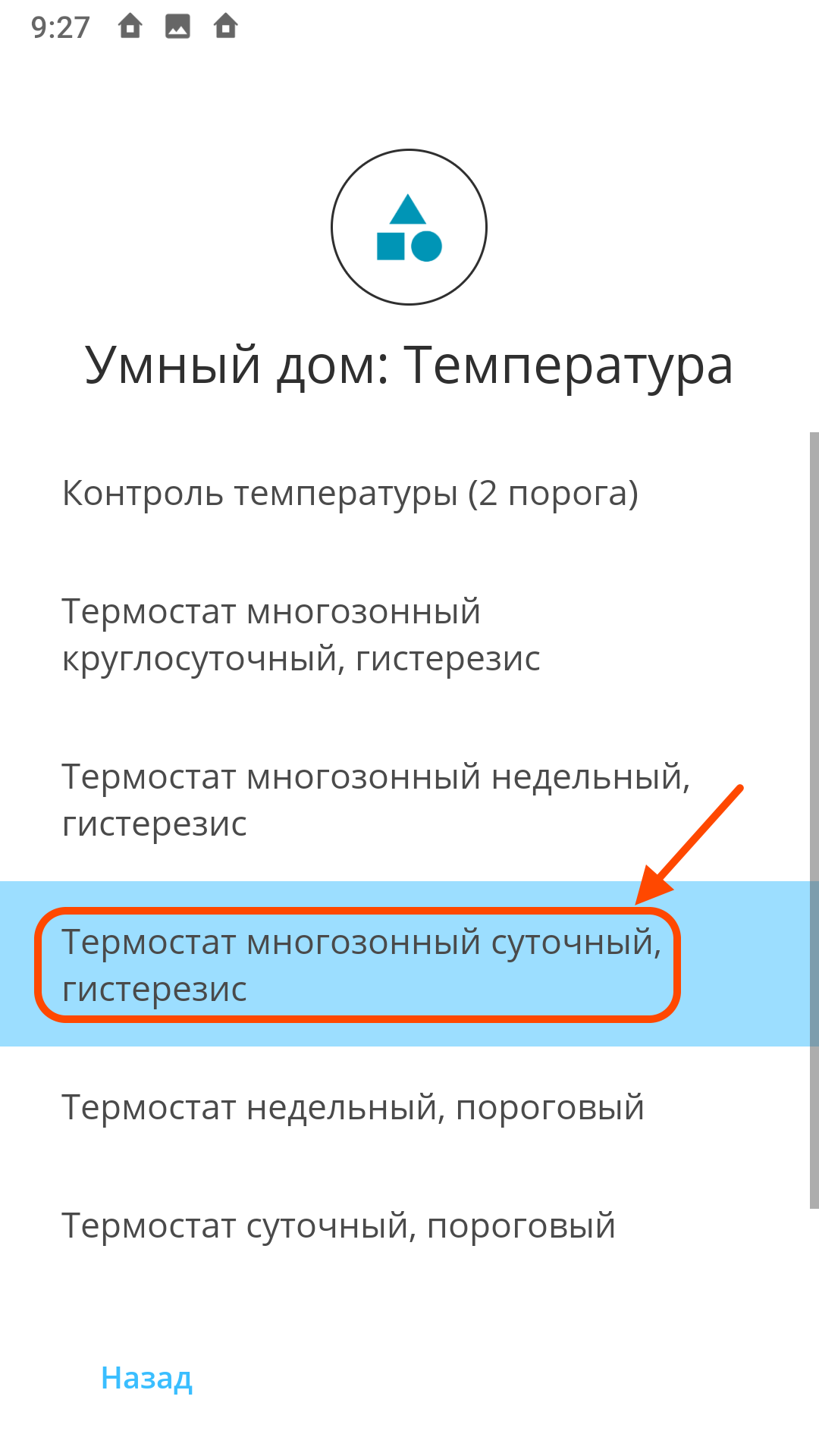

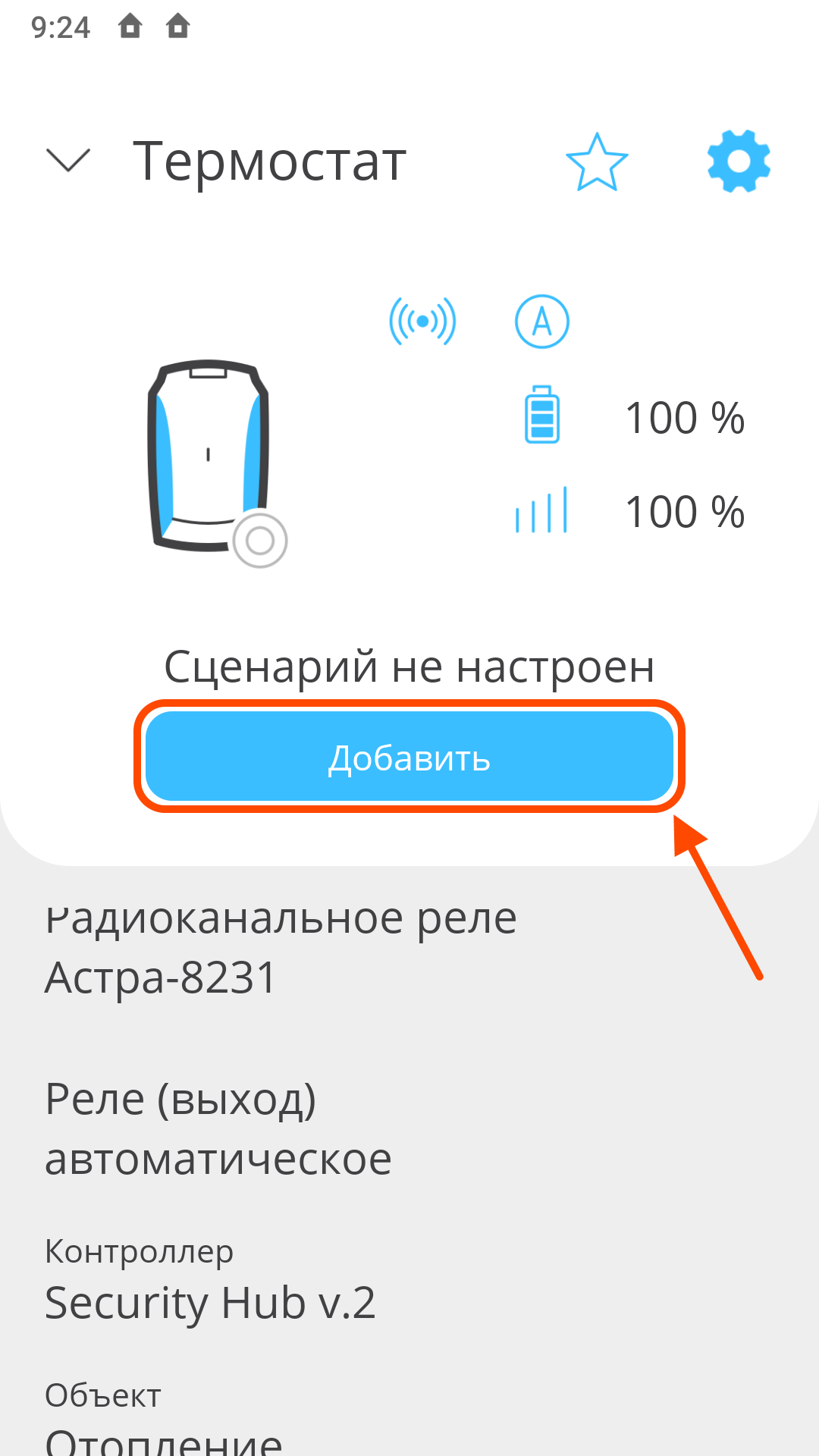

Зайдите в созданное реле и нажмите "Добавить" сценарий Выберите категорию "Умный дом: Температура" Выберите сценарий "Термостат многозонный суточный, гистерезис"
рис. 16 рис. 17 рис. 18

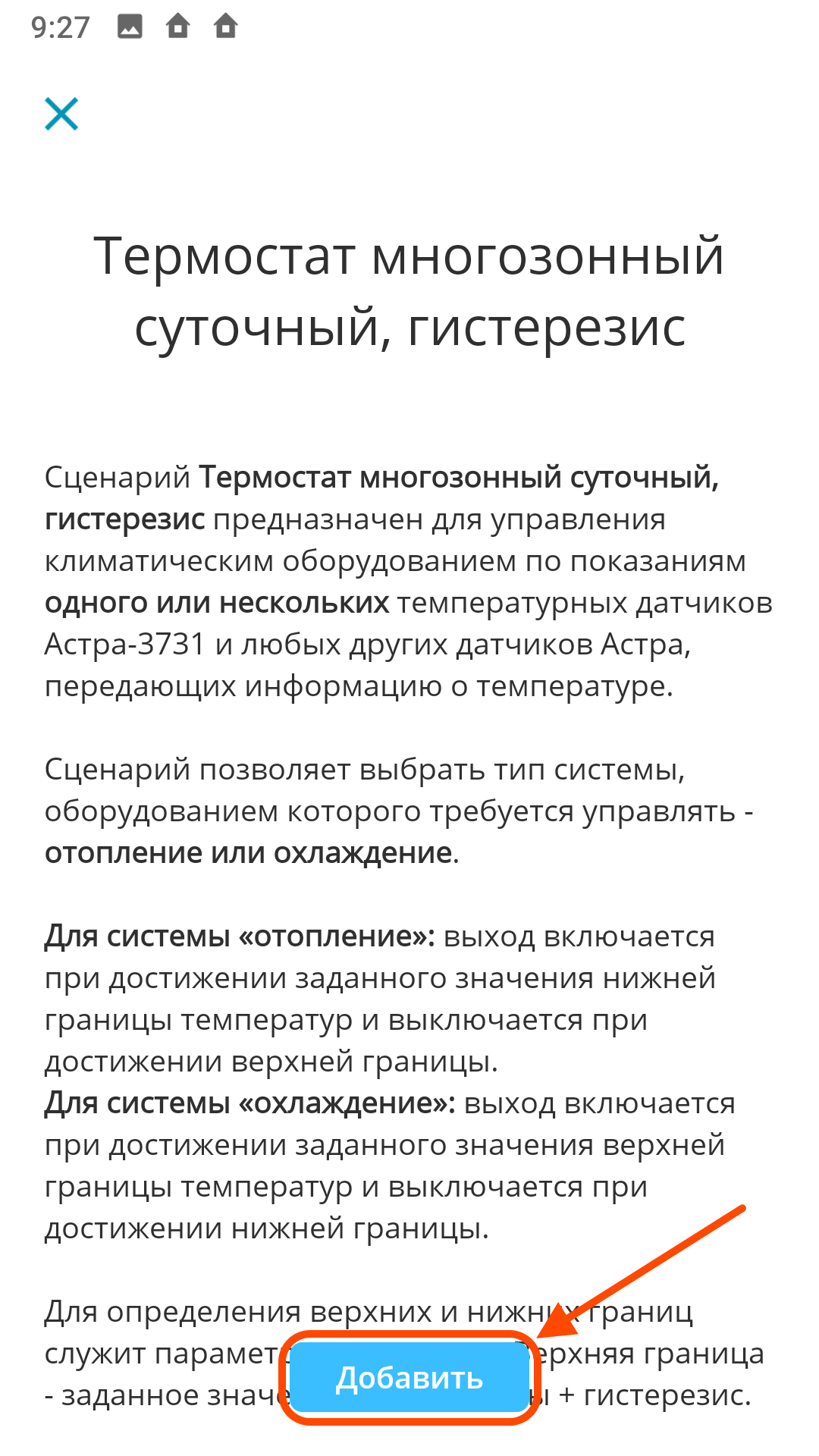

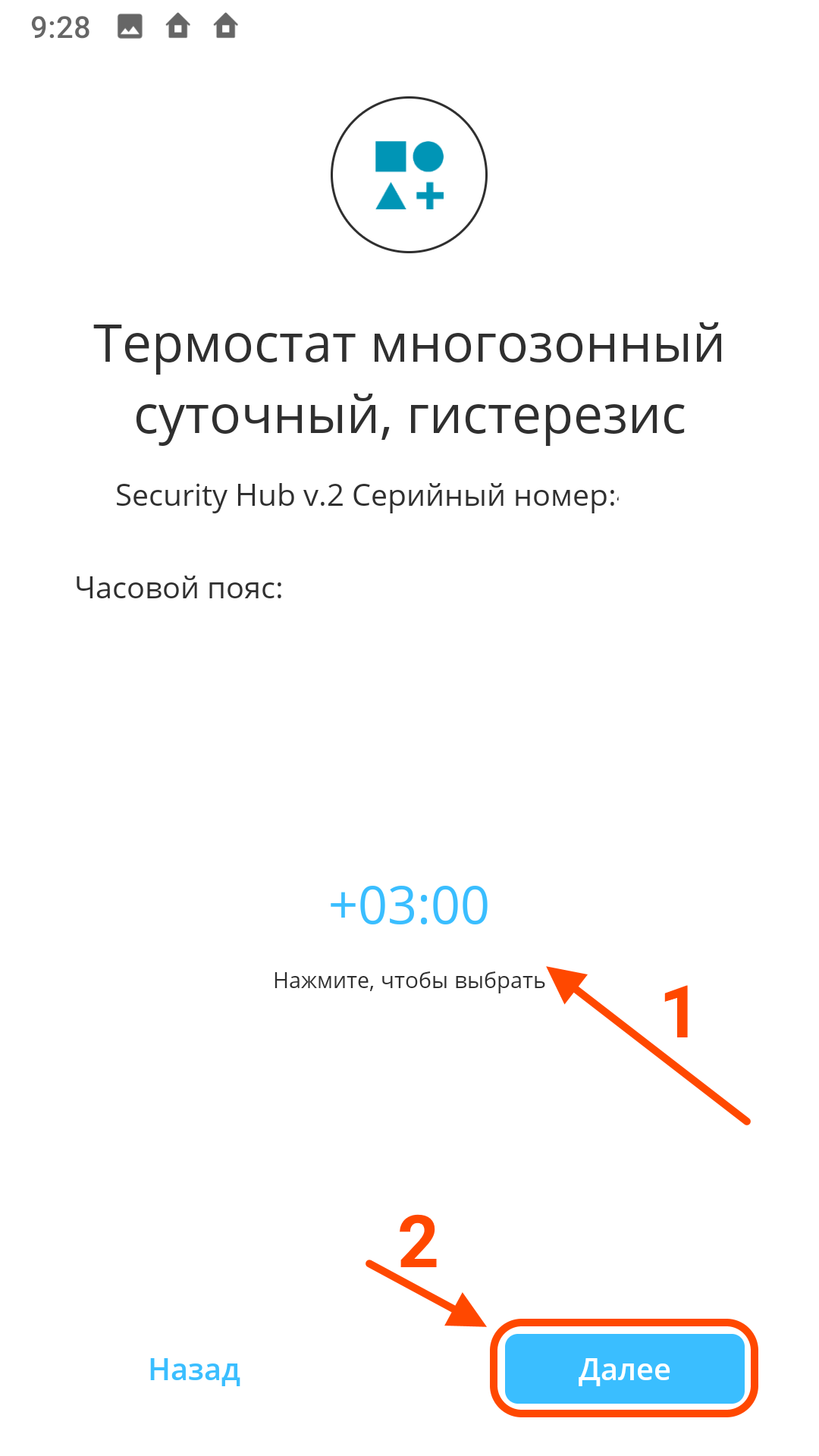

Изучите режим работы сценария и нажмите кнопку "Добавить" Нажмите кнопку "Далее" Выберите часовой пояс вашего региона и нажмите "Далее"
рис. 19 рис. 20 рис. 21

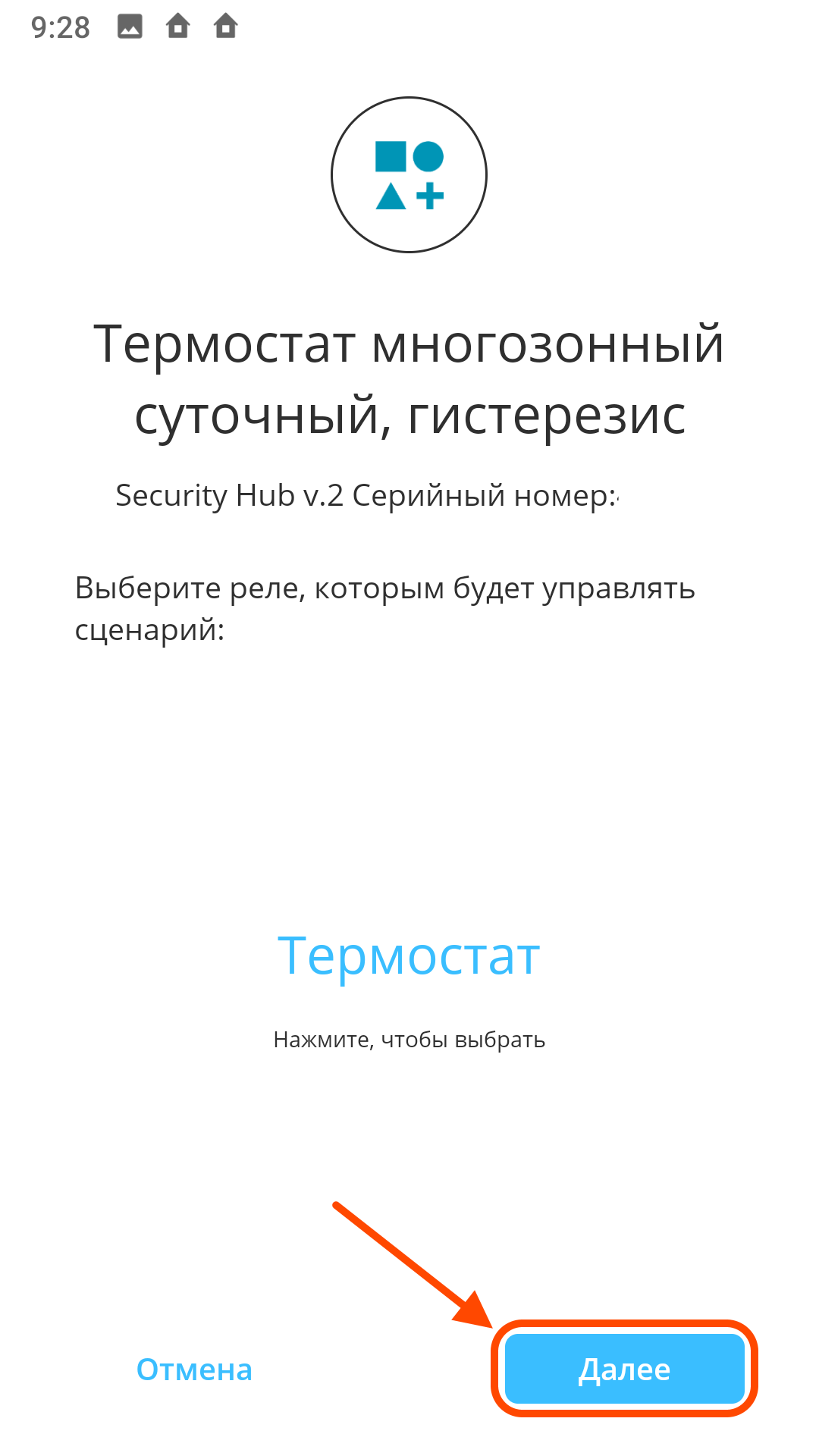

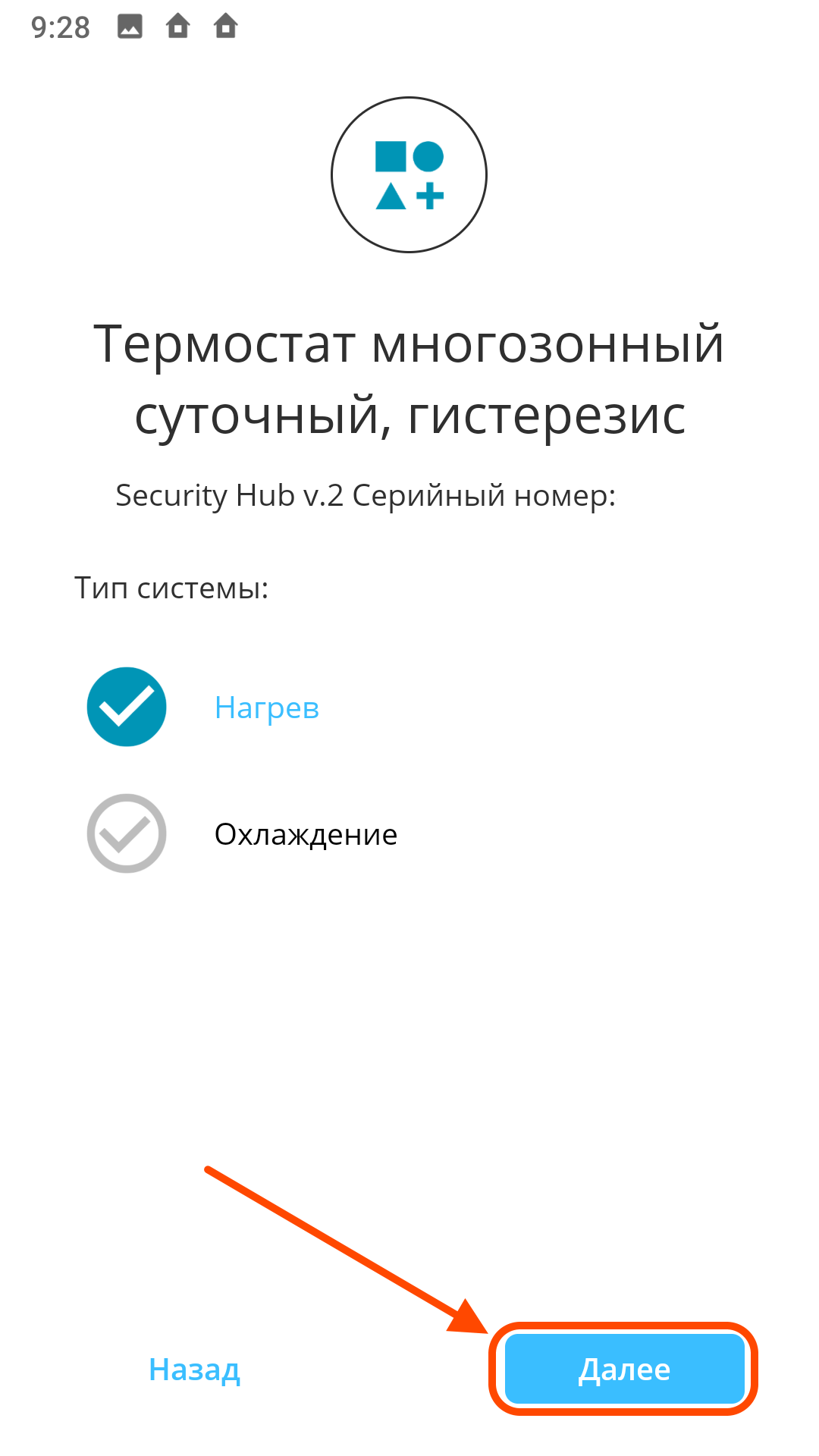

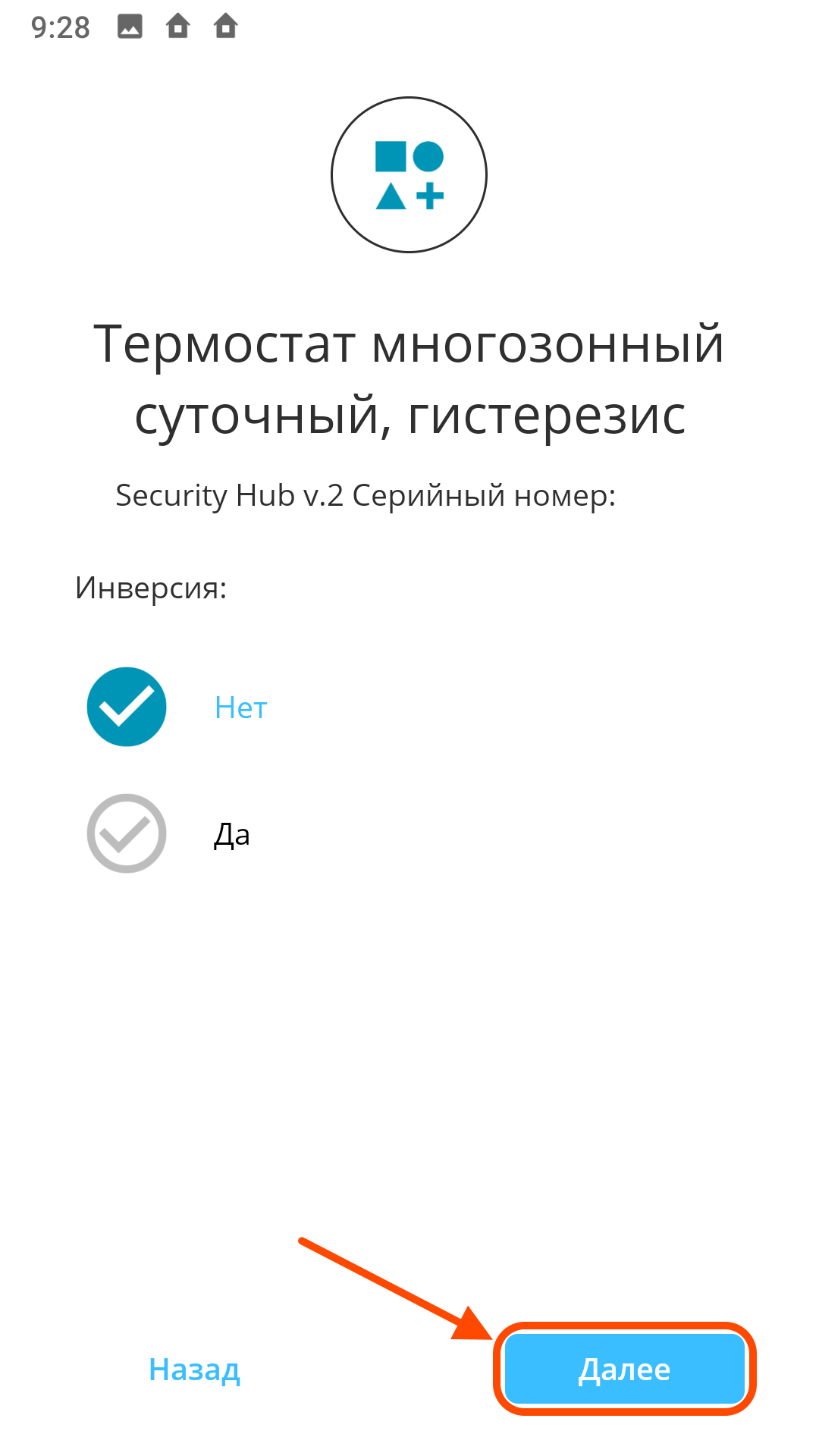

Выберите "Нагрев" и нажмите "Далее" Нажмите кнопку "Далее" Для выбора источника температуры нажмите на область
рис. 22 рис. 23 рис. 24

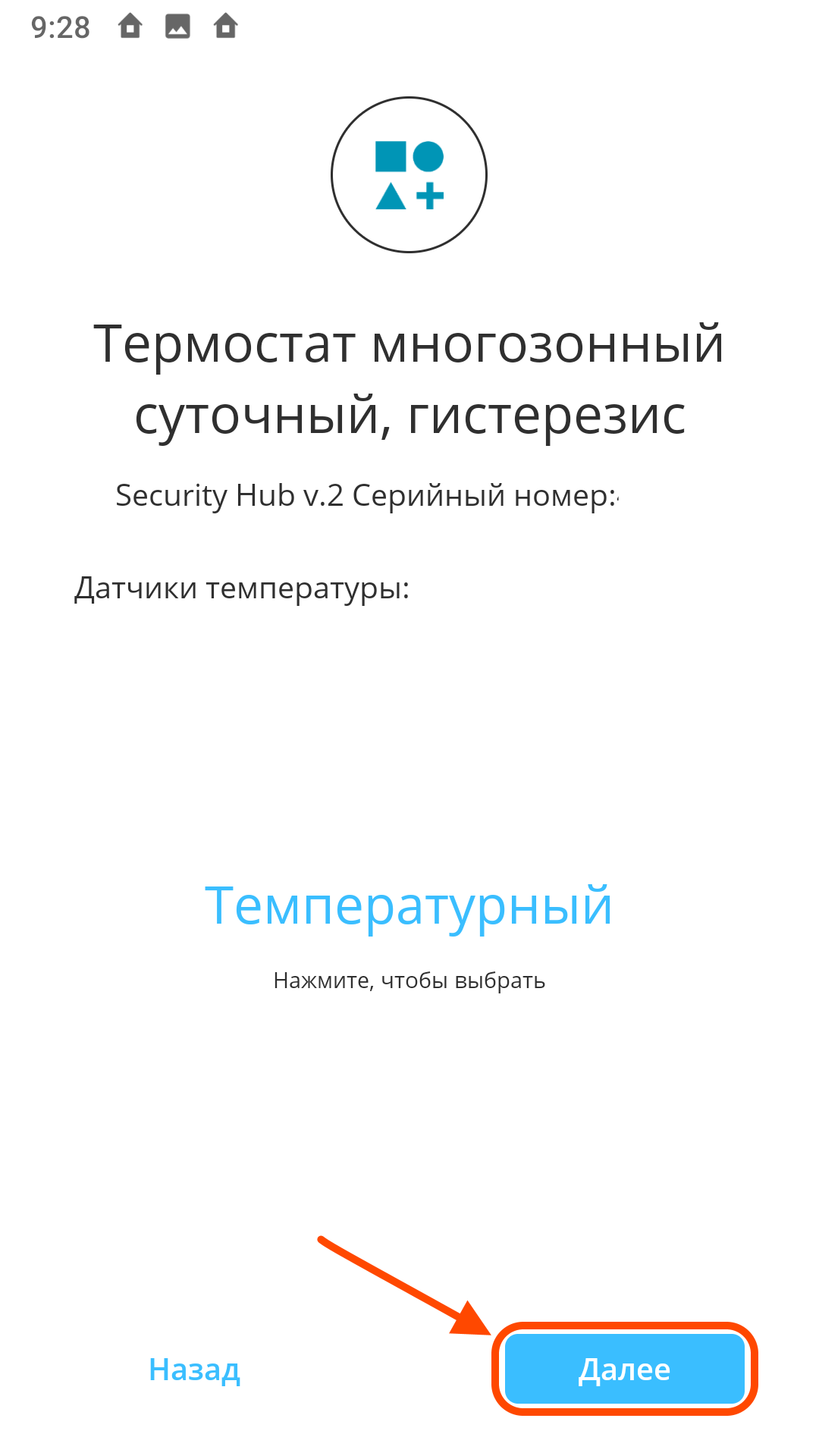

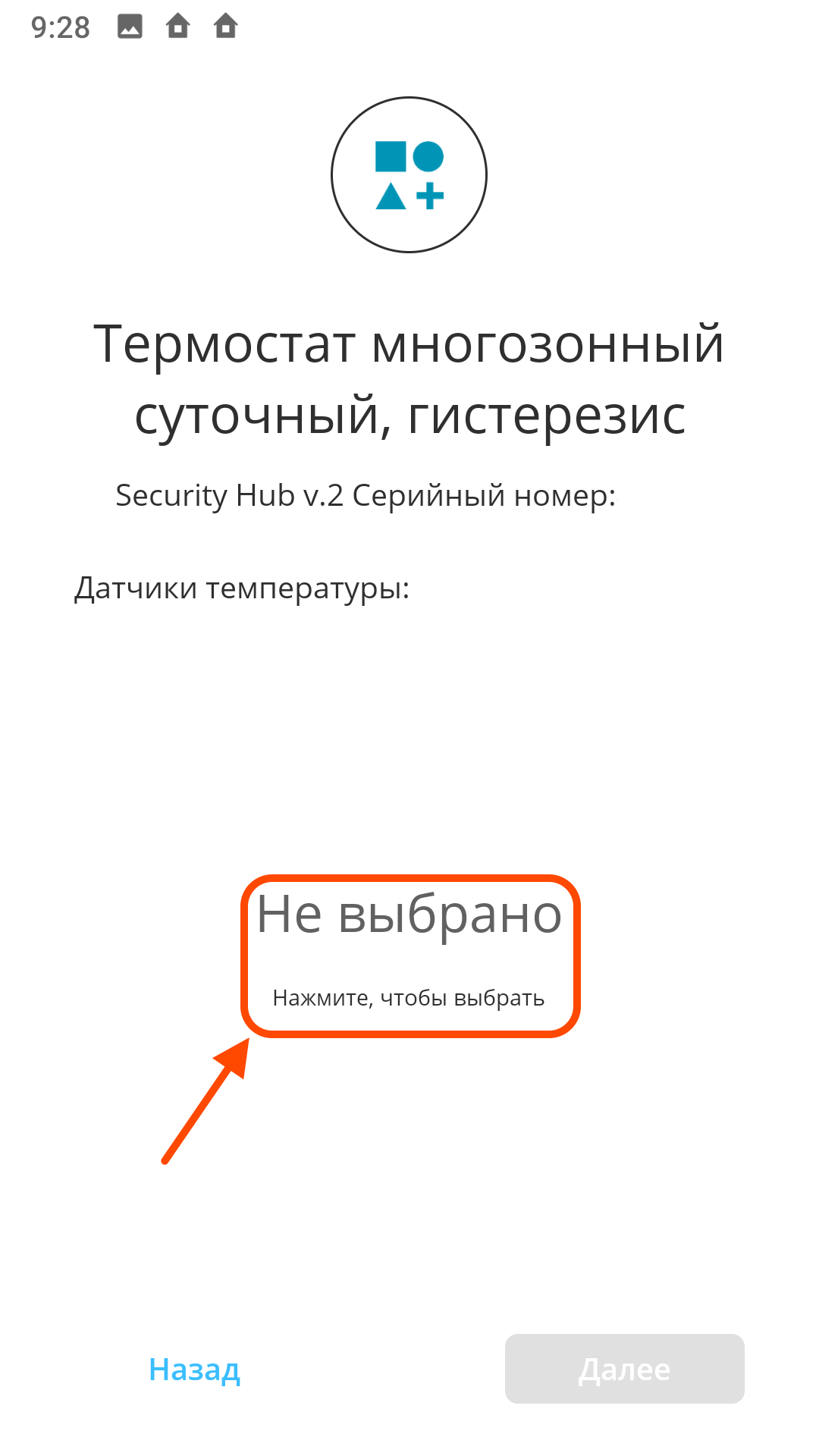

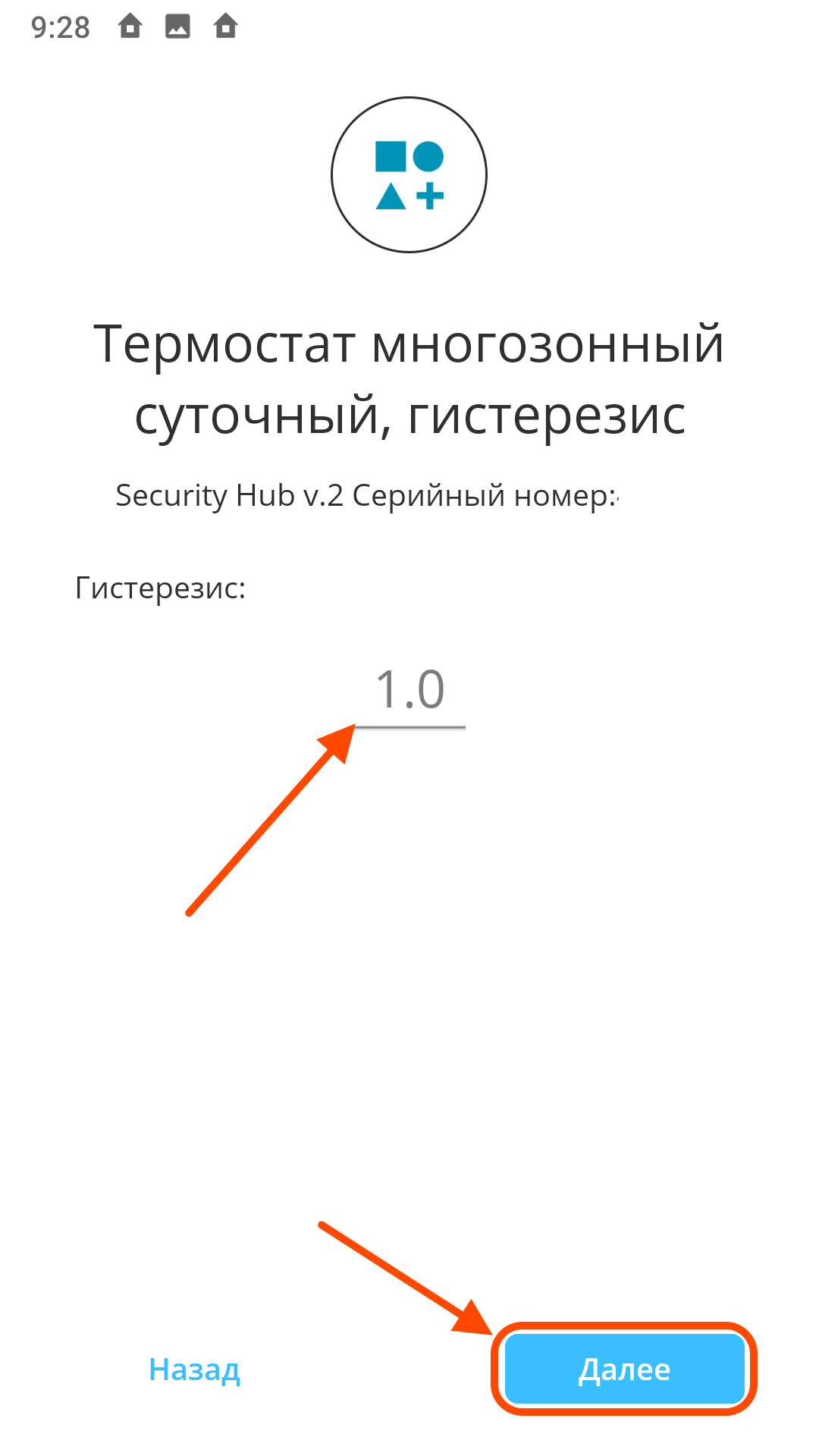

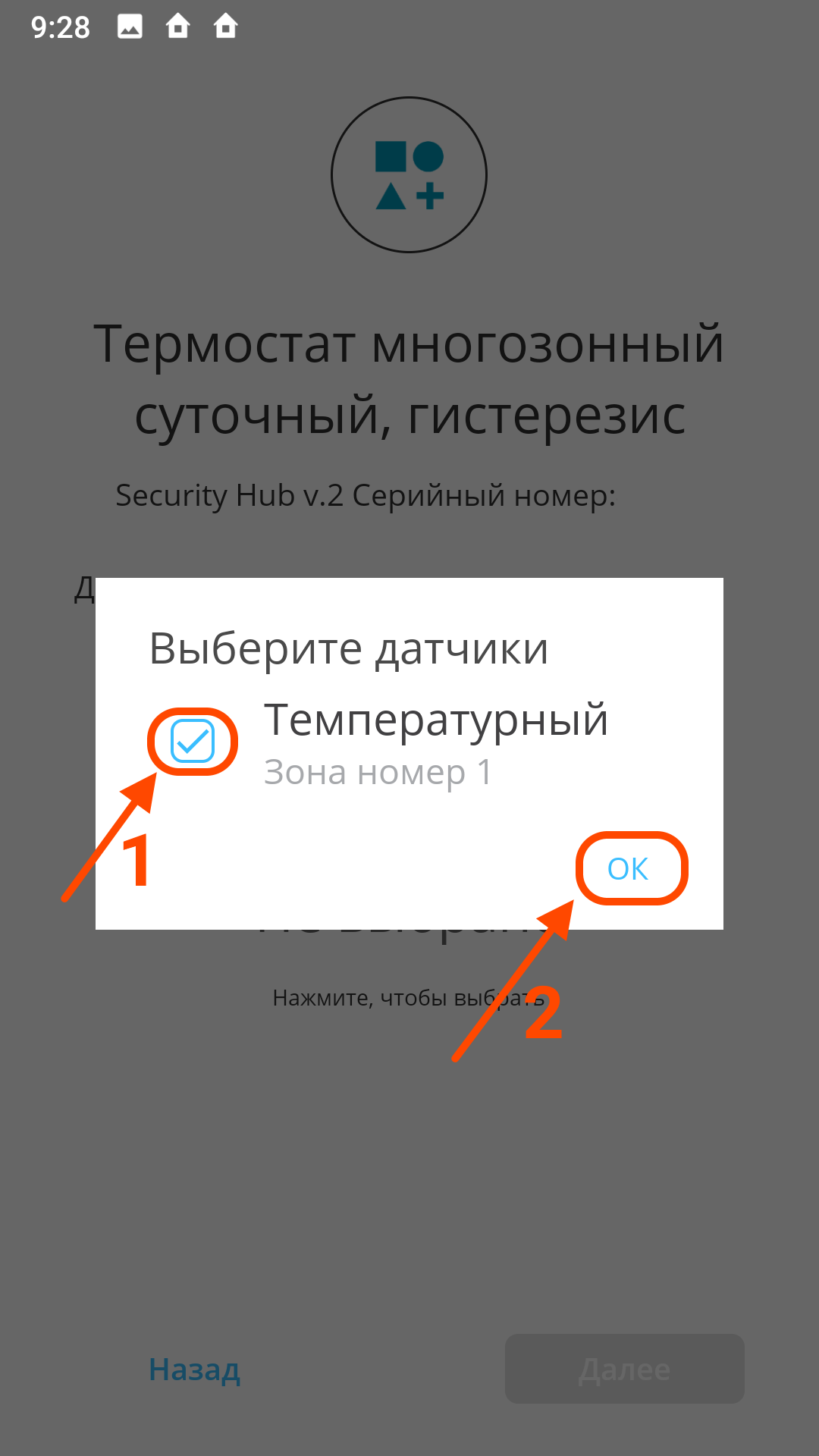

Выберите датчики температуры, задействованные в сценарии Нажмите кнопку "Далее" Установите гистерезис (для 1 датчика выставляется значение не менее "1")
рис. 25 рис. 26 рис. 27

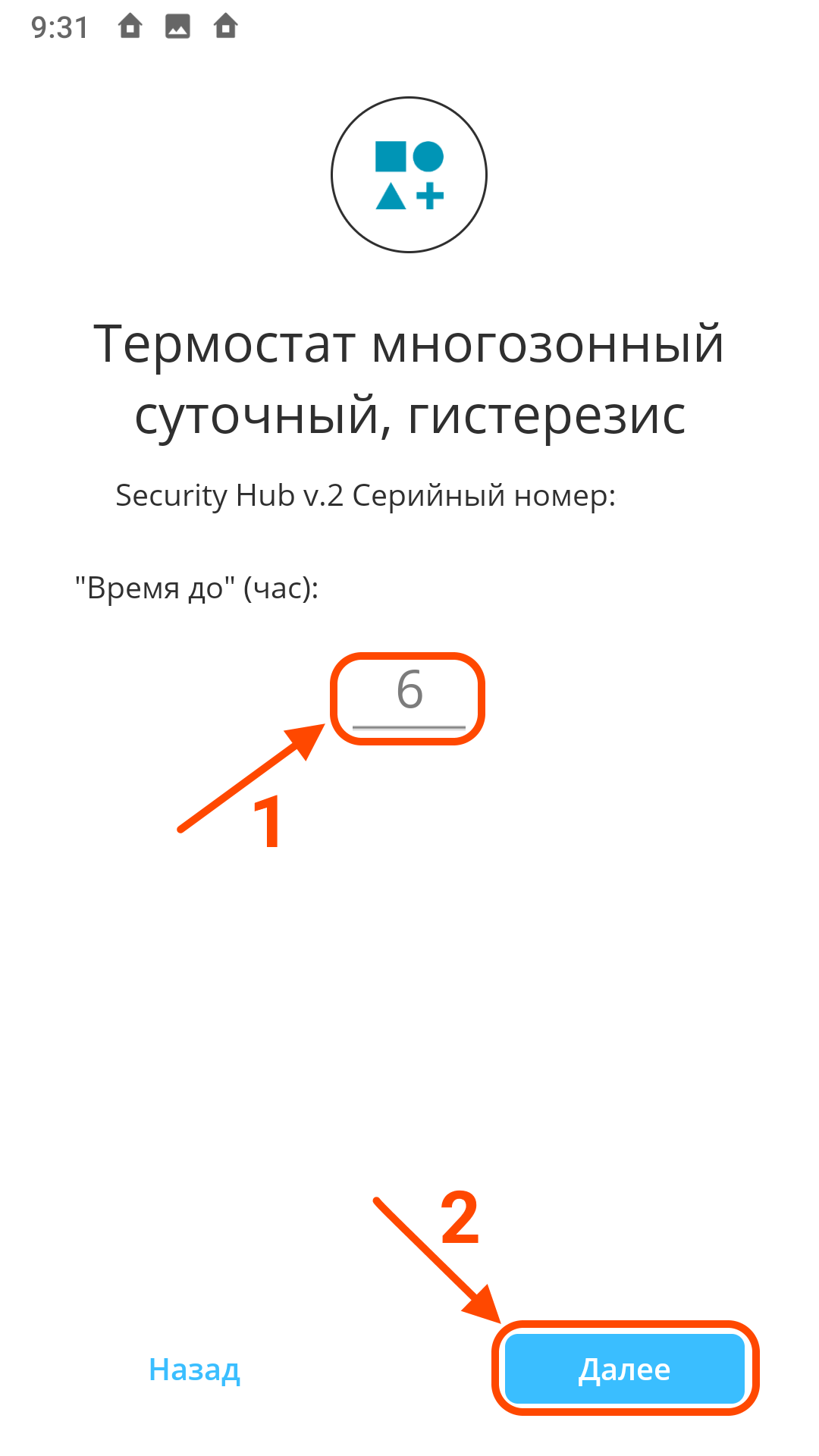

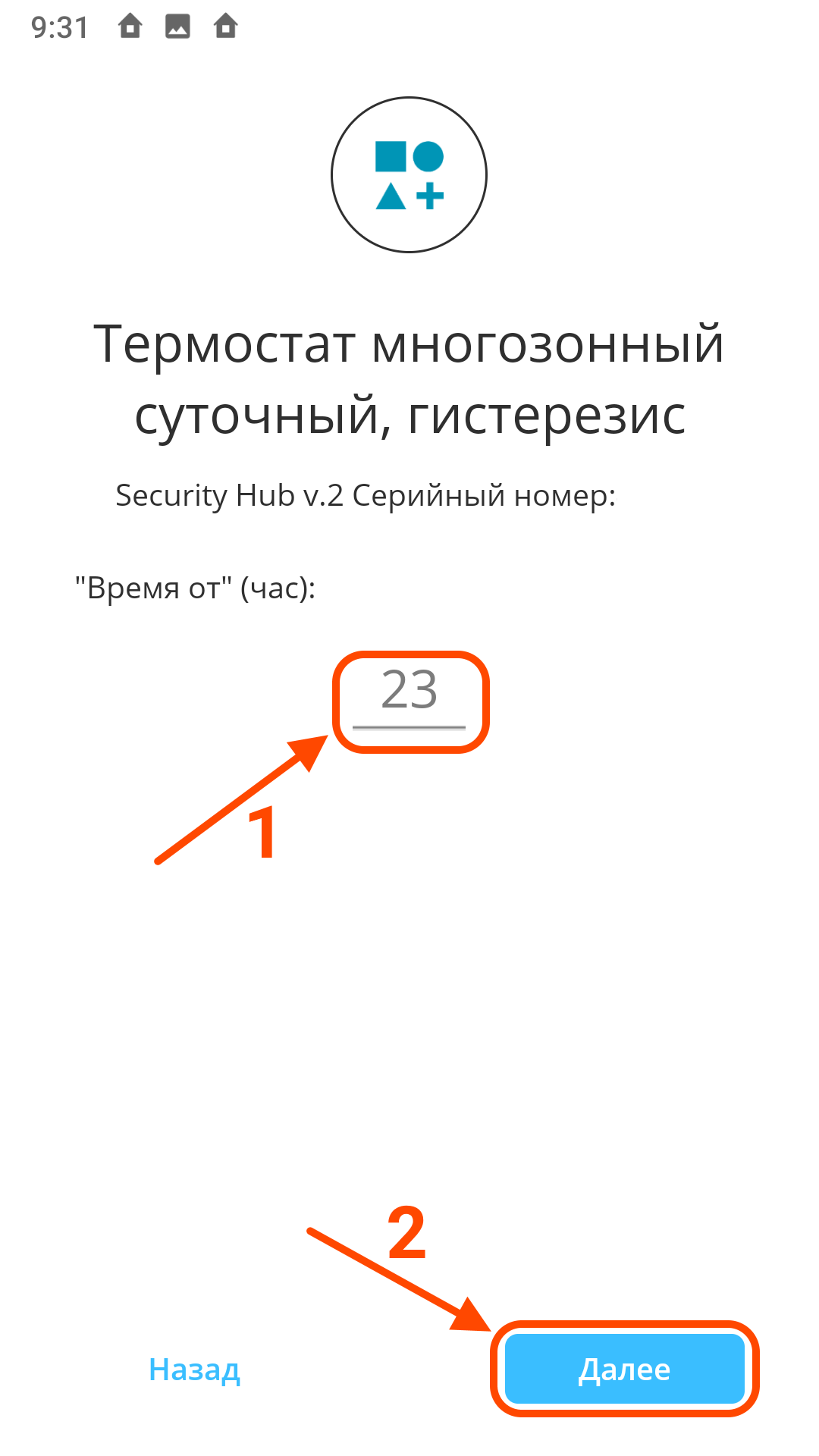

Установите время начала "ночного" режима Установите время окончания "ночного" режима Установите желаемую температуру в ночное время
рис. 28 рис. 29 рис. 30

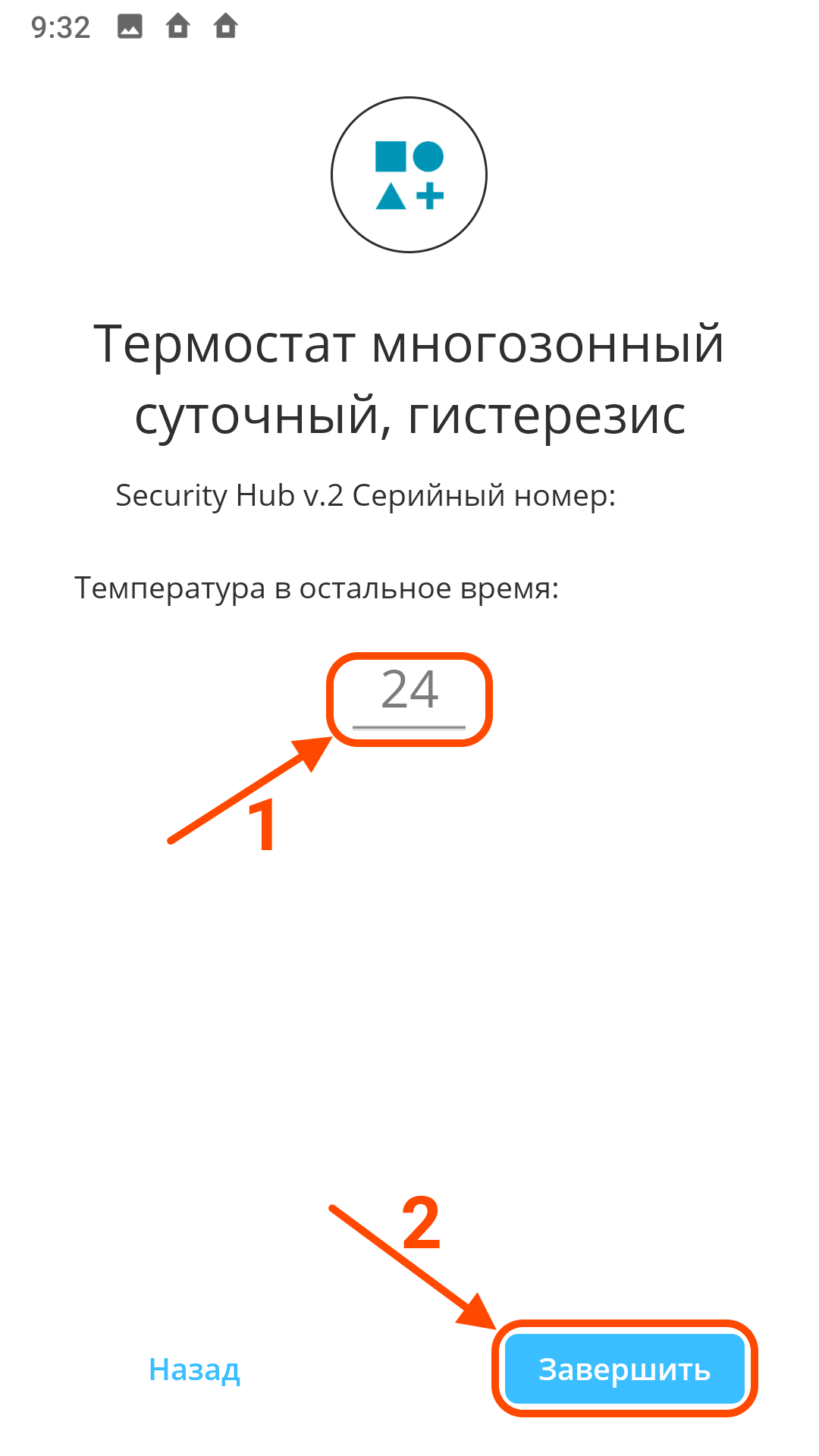

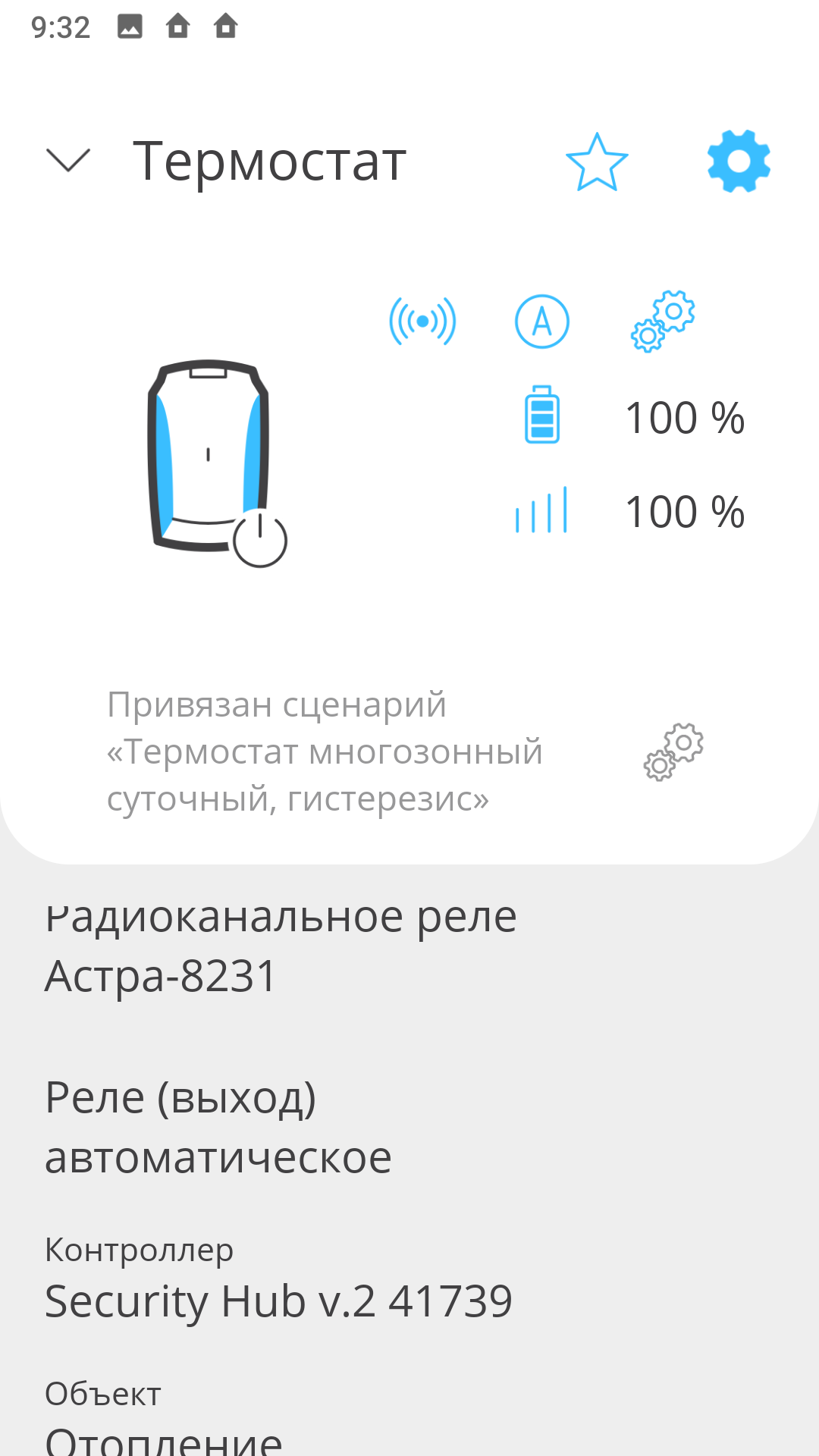

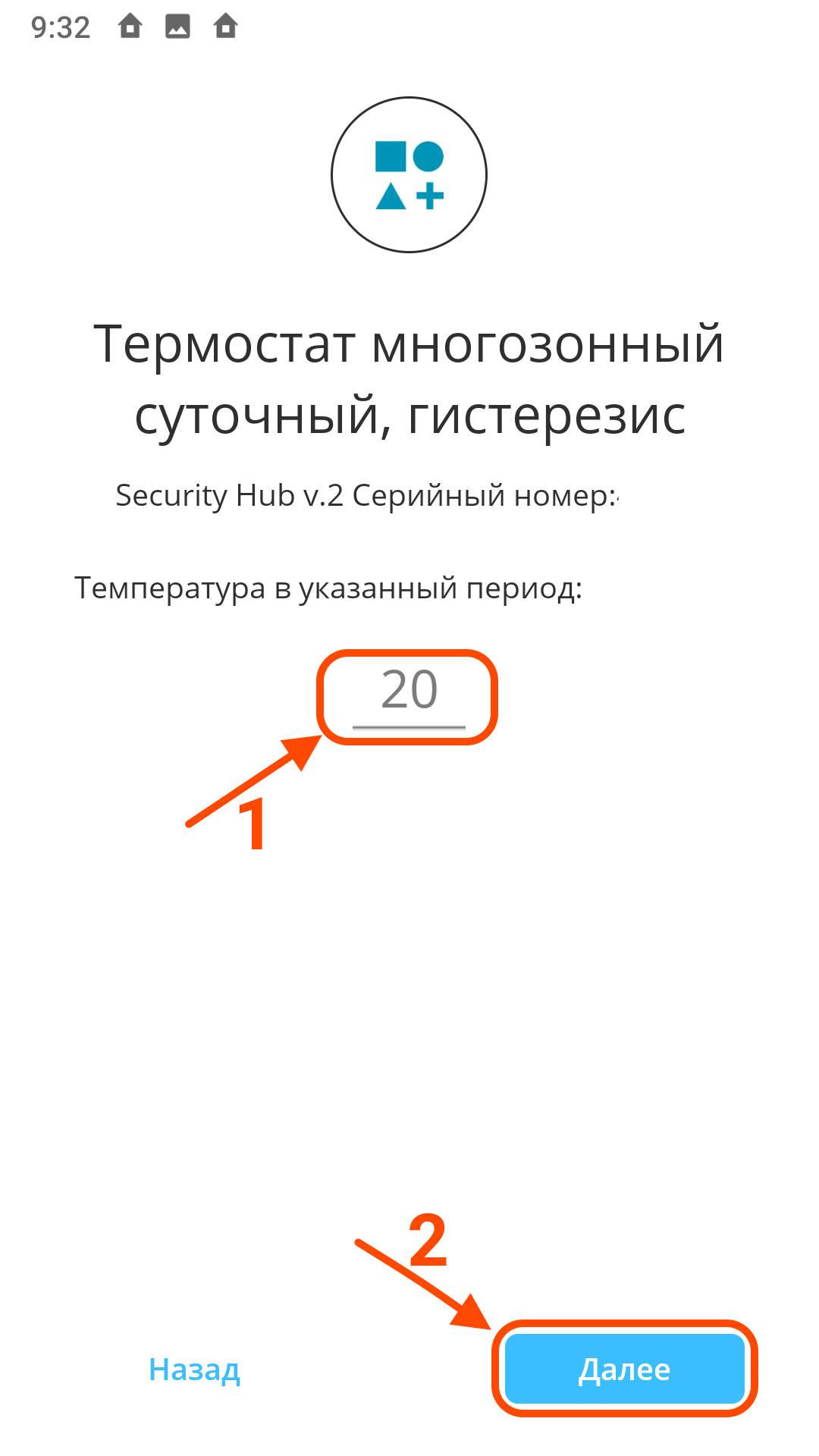

Установите желаемую температуру в остальное время После удачной привязки сценария реле имеет вид

рис. 31 рис. 32

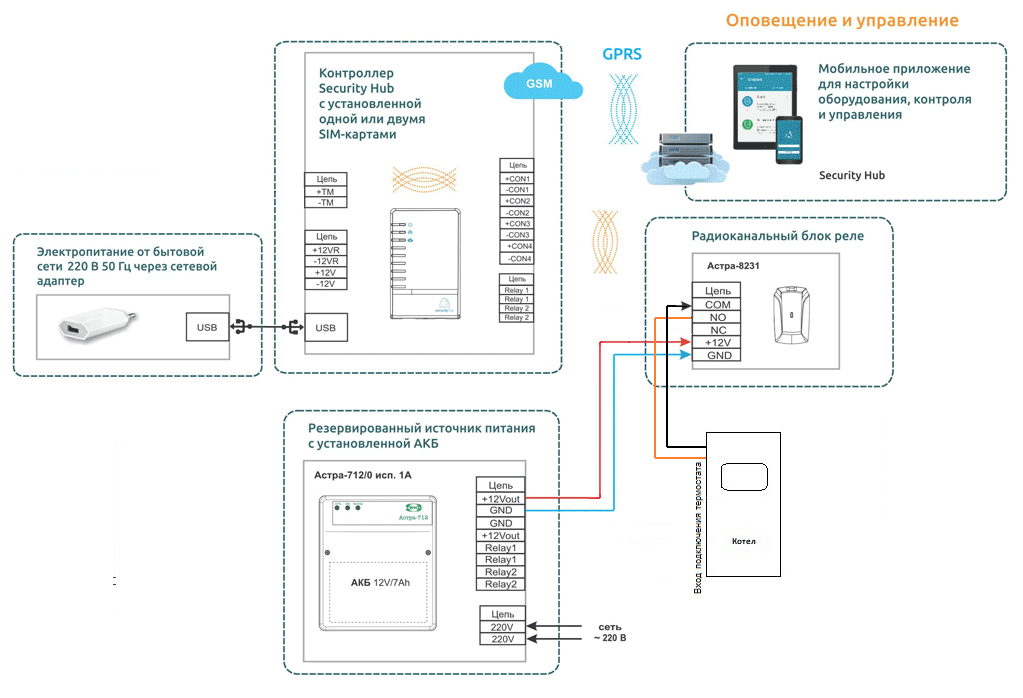

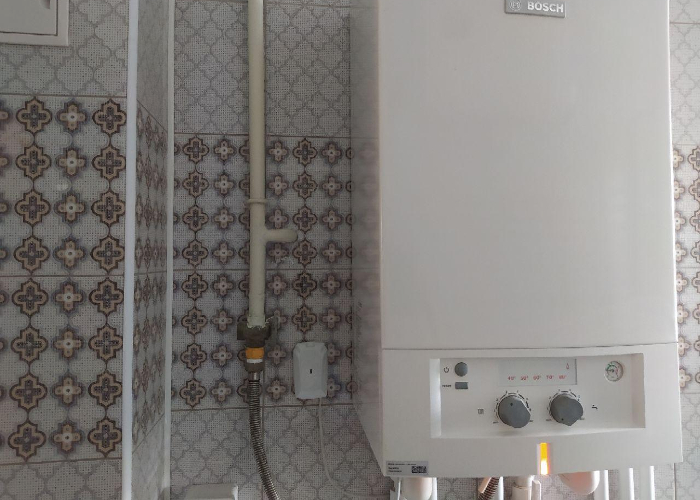

Схема подключения:
