Контроль протечки воды при помощи Security Hub

Программа сценария:

Включается (кран открыт) - если все разделы типа «технологический», в которых есть извещатели утечки воды, в НОРМЕ.
Включается (кран открыт) - при появлении ПОЖАРА в любом из разделов независимо от состояния «технологических» и «охранных» разделов.
Выключается (кран закрыт) - при появлении НАРУШЕНИЯ в любом из разделов типа «технологический», в котором есть извещатели утечки воды, и отсутствии НАРУШЕНИЯ в разделах типа «пожарный».
Выключается (кран закрыт) - если все разделы типа «охранный» ВЗЯТЫ на охрану и нет НАРУШЕНИЯ в разделах типа «пожарный».

Настройка в мобильном приложении:

1 этап. Регистрация беспроводного датчика протечки Астра 361 РК и добавление его в технологический раздел.

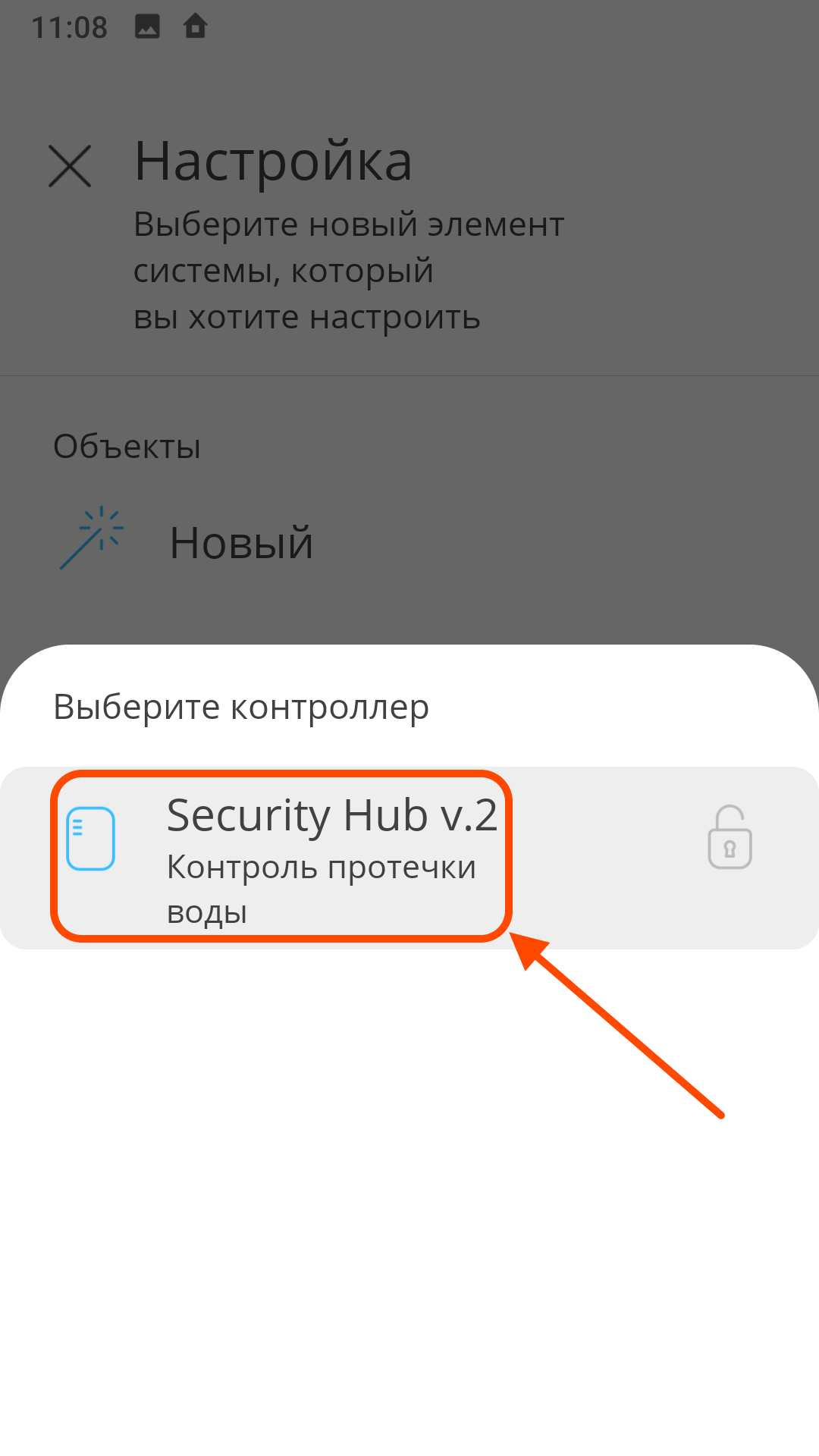

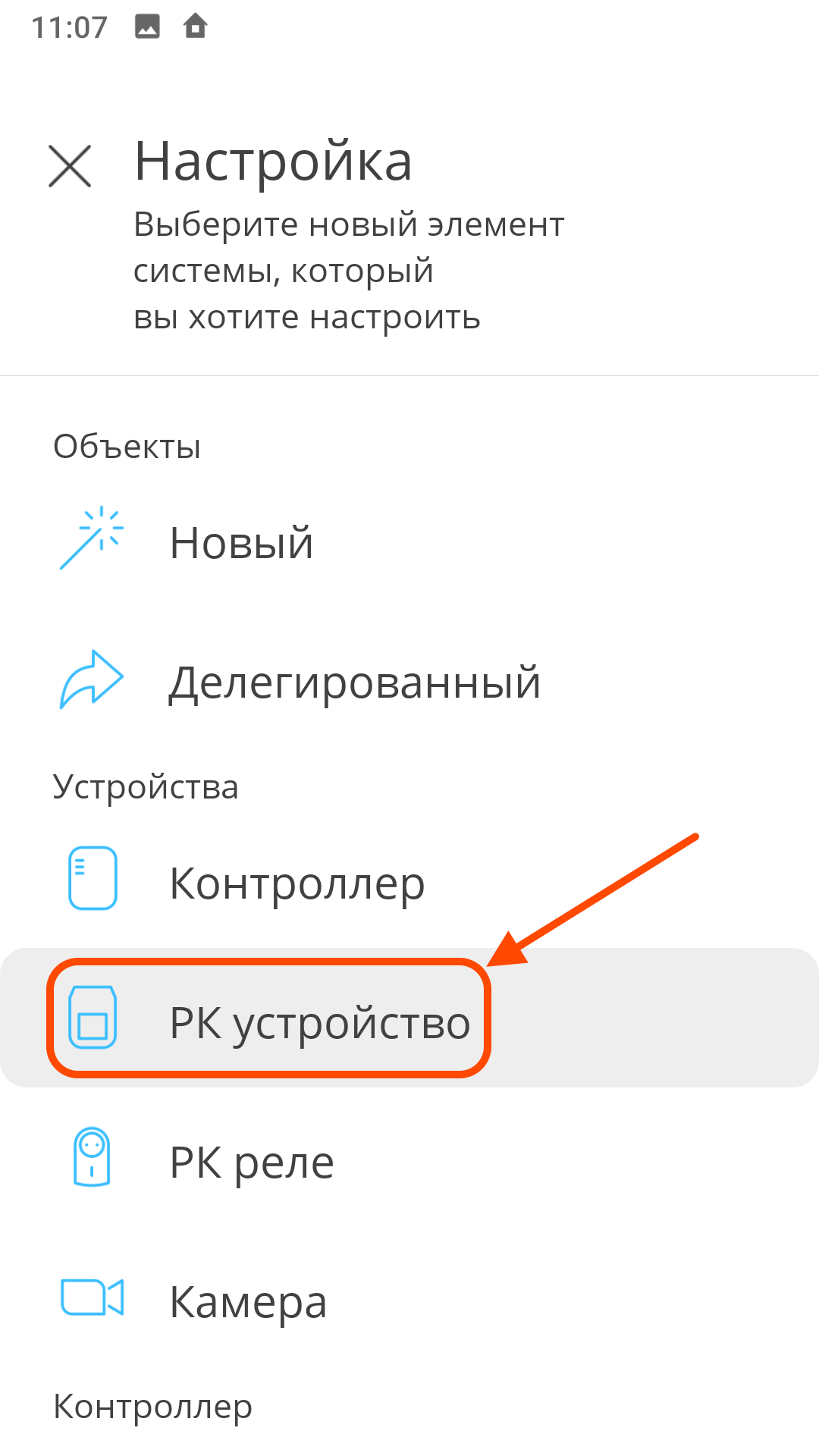

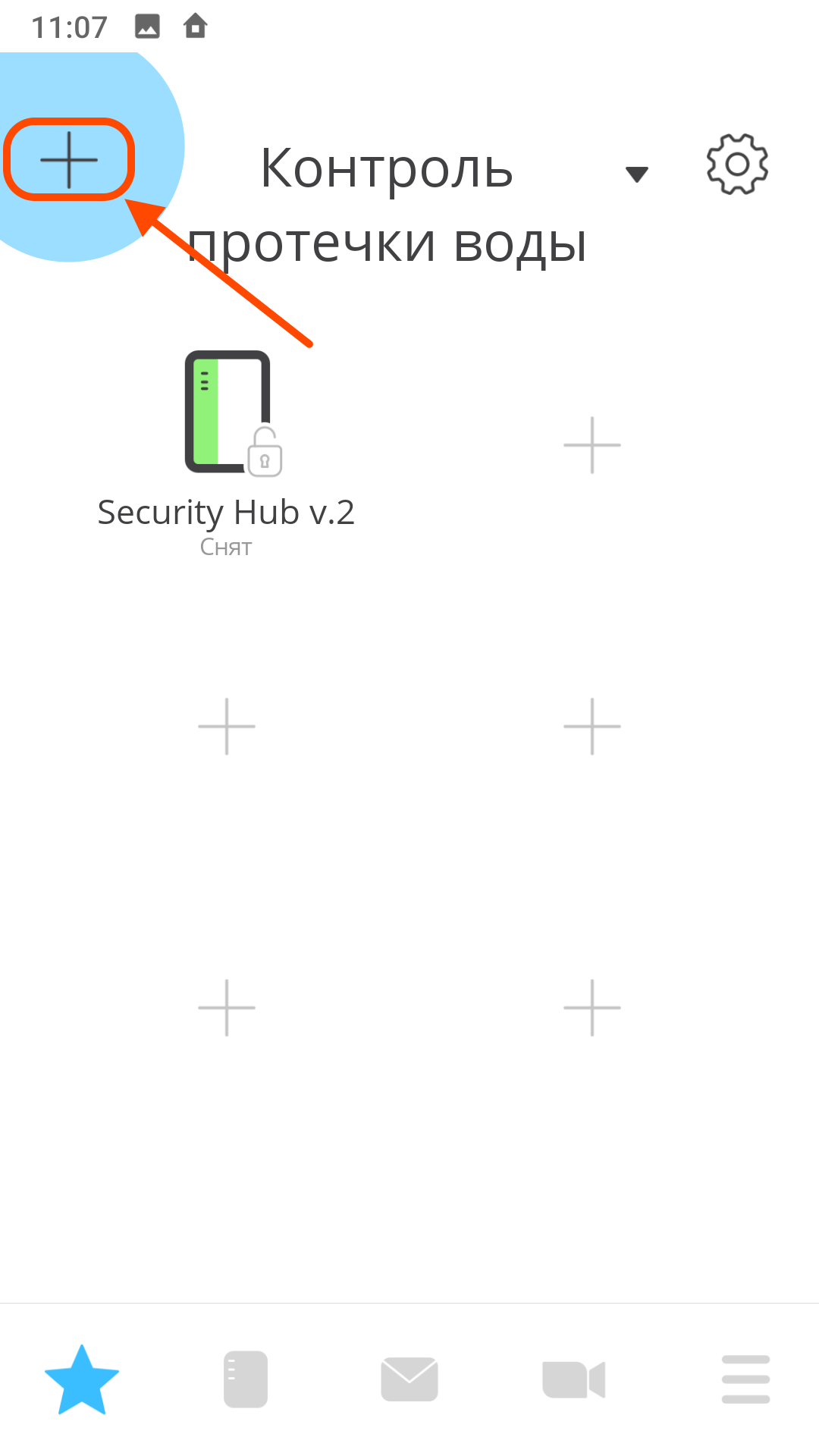

На главном экране Нажмите "+" в верхнем левом углу экрана	В меню "Настройка" выберите элемент "РК устройство"	Выберите программируемый контроллер Security Hub
рис. 1	рис. 2	рис. 3

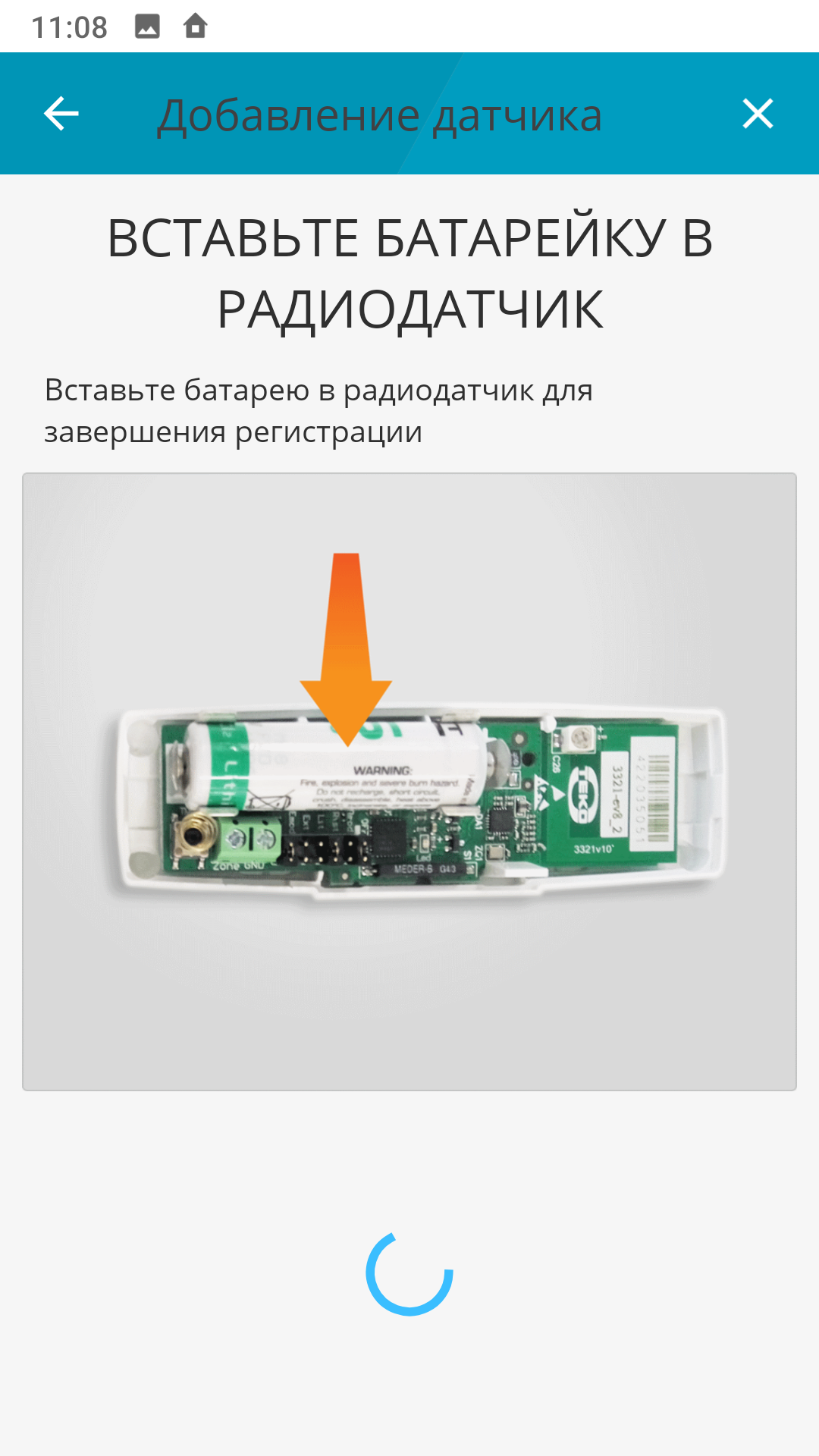

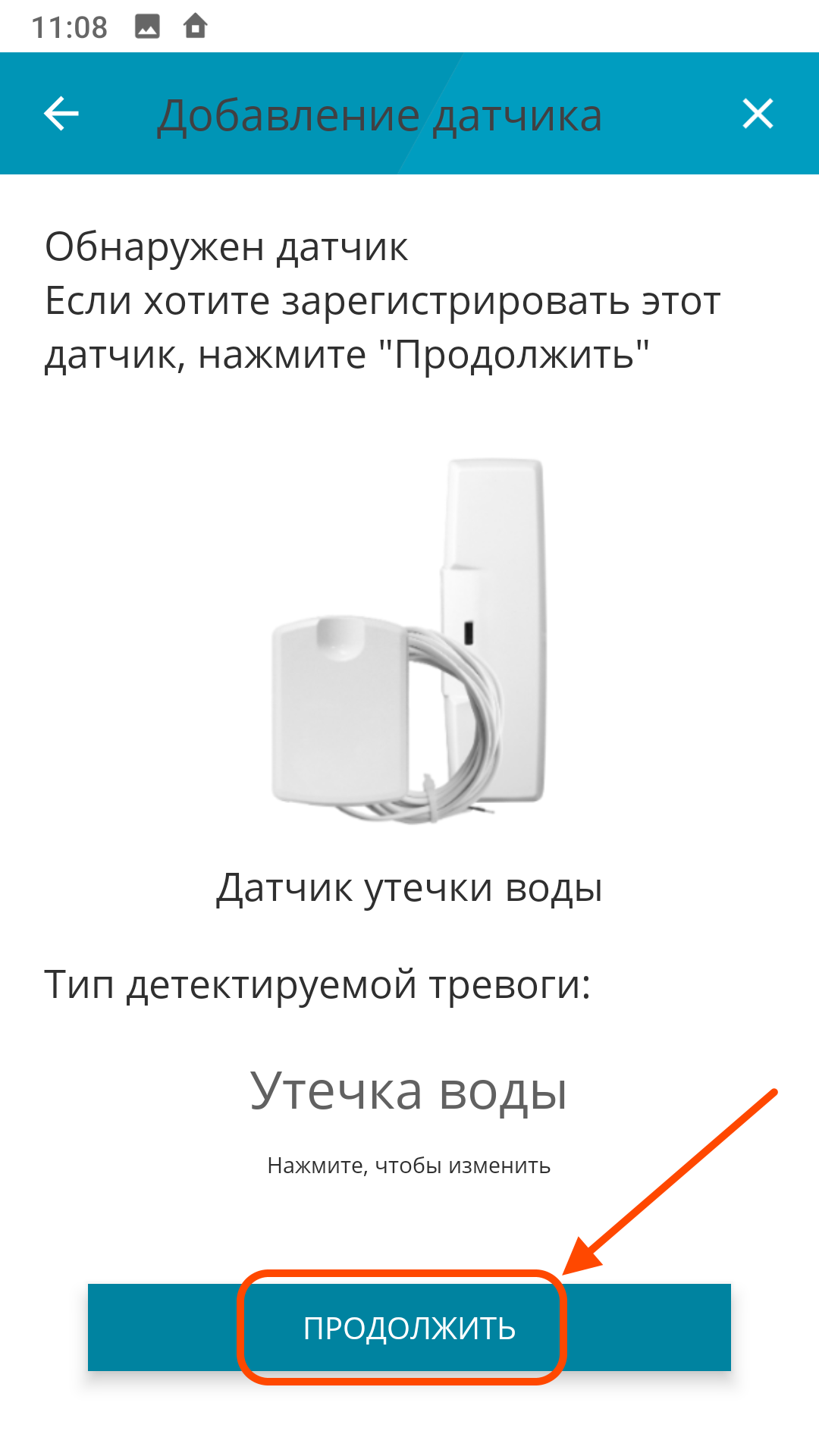

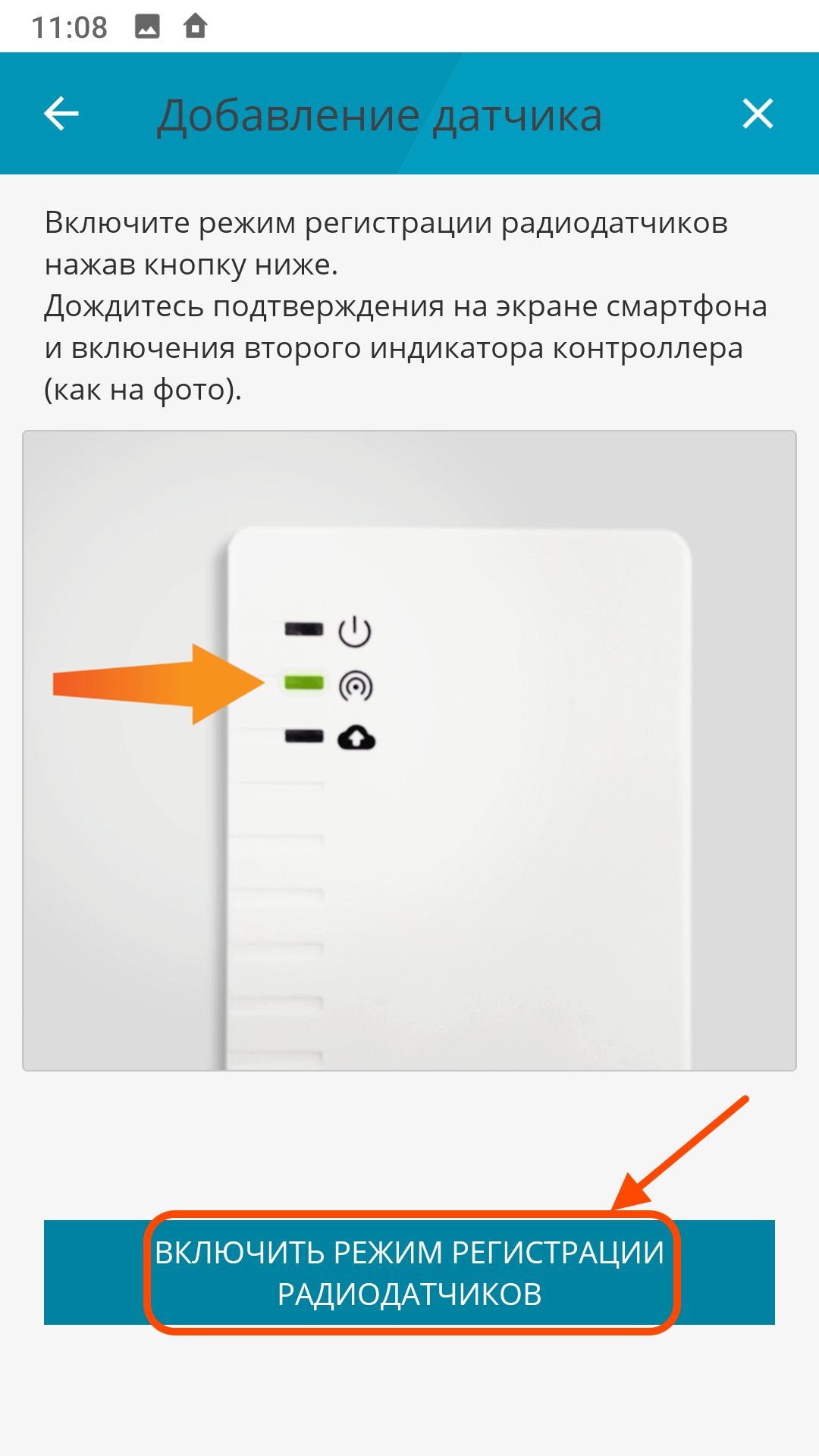

Включите режим регистрации	Вставьте элемент питания в датчик "Астра-361 РК"	При успешном обнаружении нажмите "Продолжить"
рис. 4	рис. 5	рис. 6

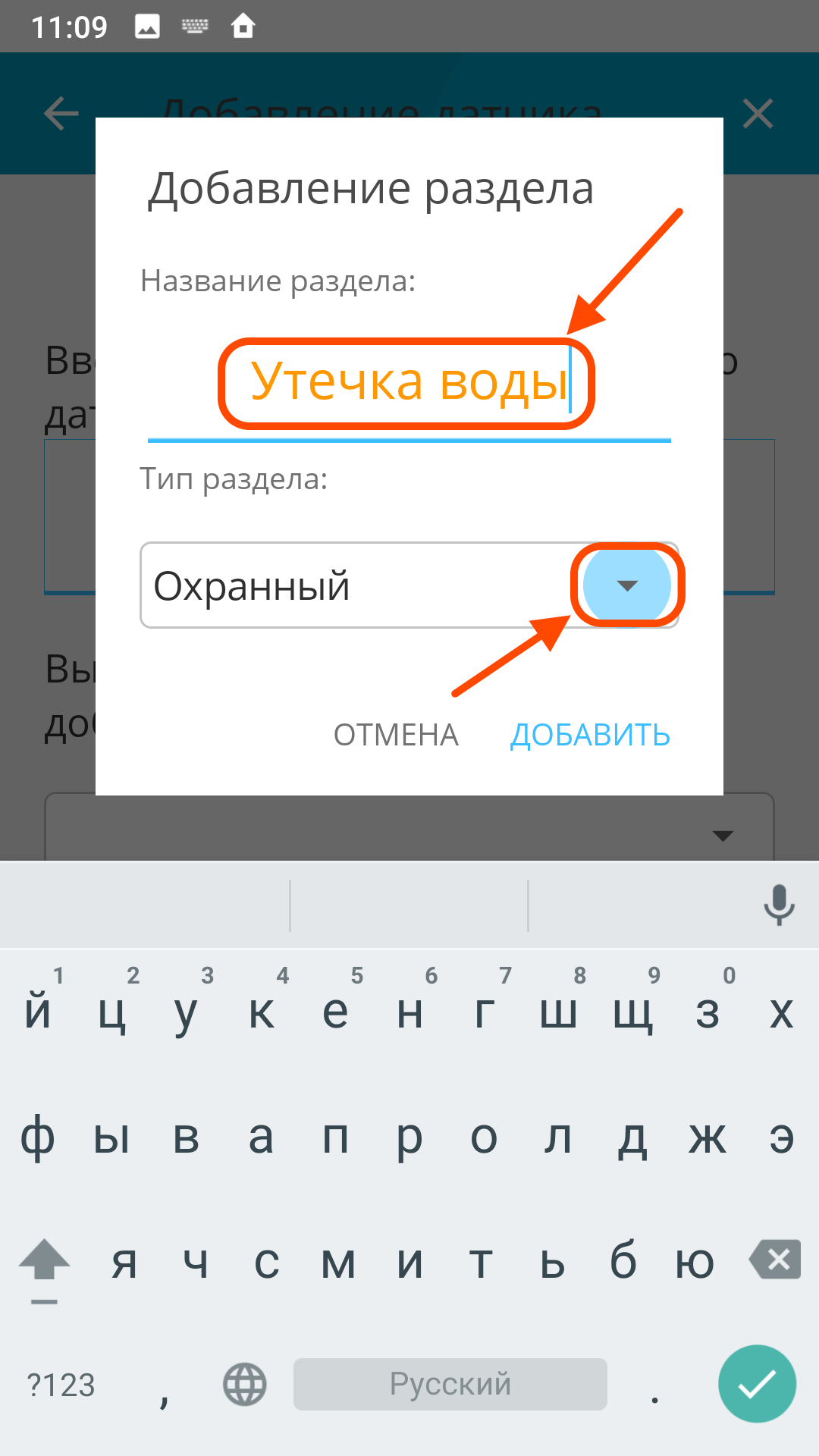

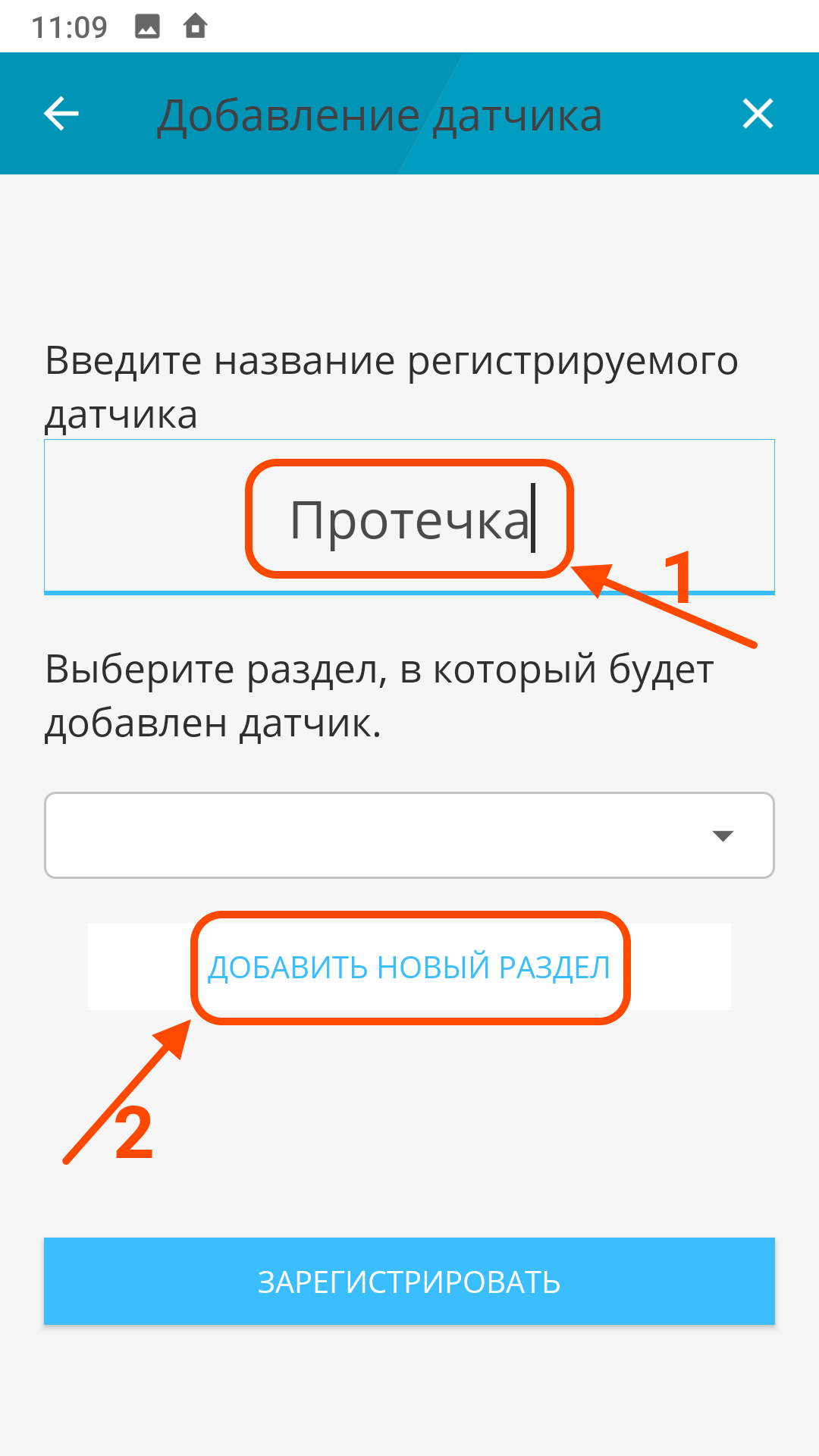

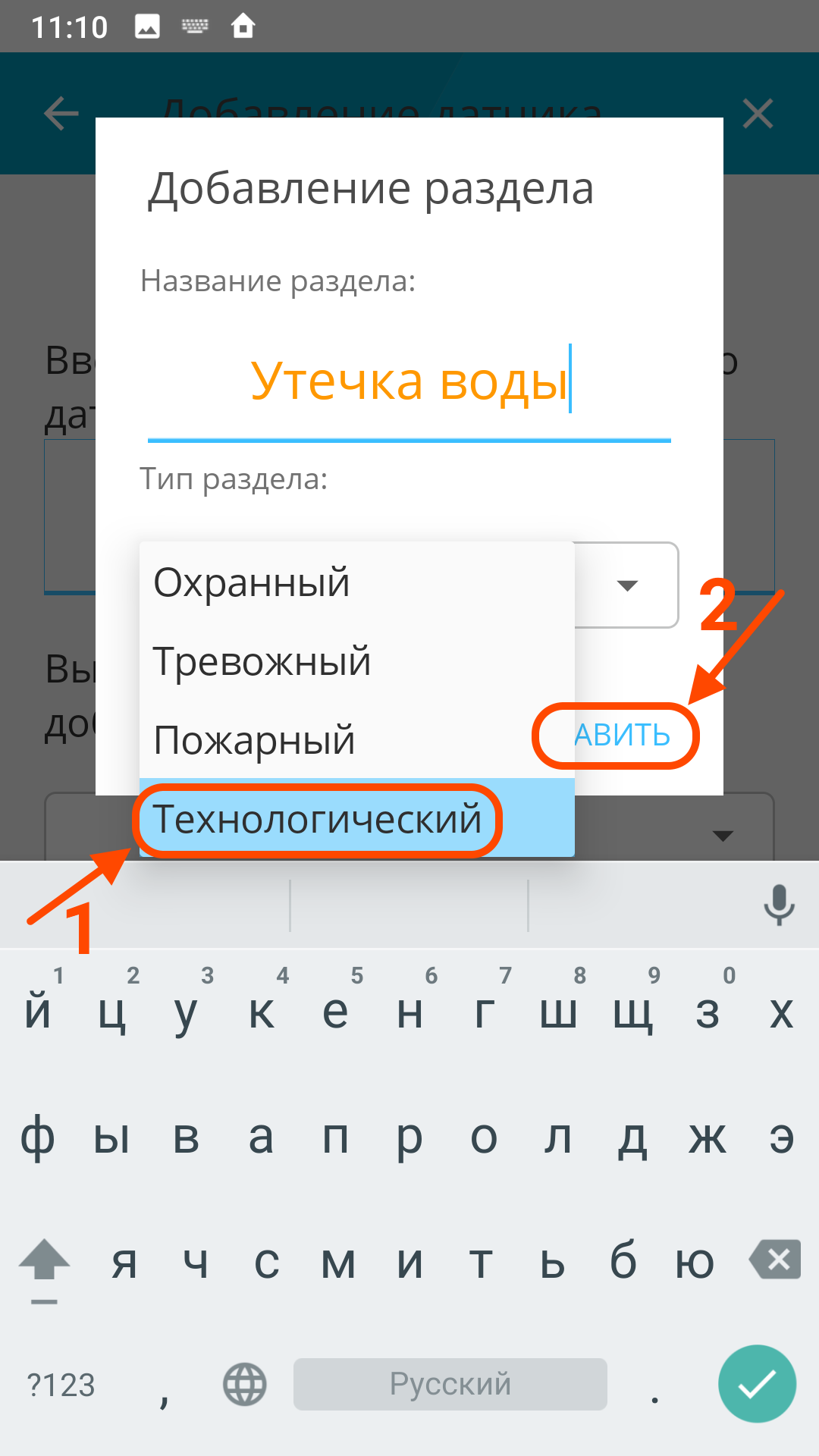

Придумайте название датчика и добавьте его в раздел	Если созданных разделов нет, то добавьте новый	Придумайте название разделу и выберите тип "Технологический"
рис. 7	рис. 8	рис. 9

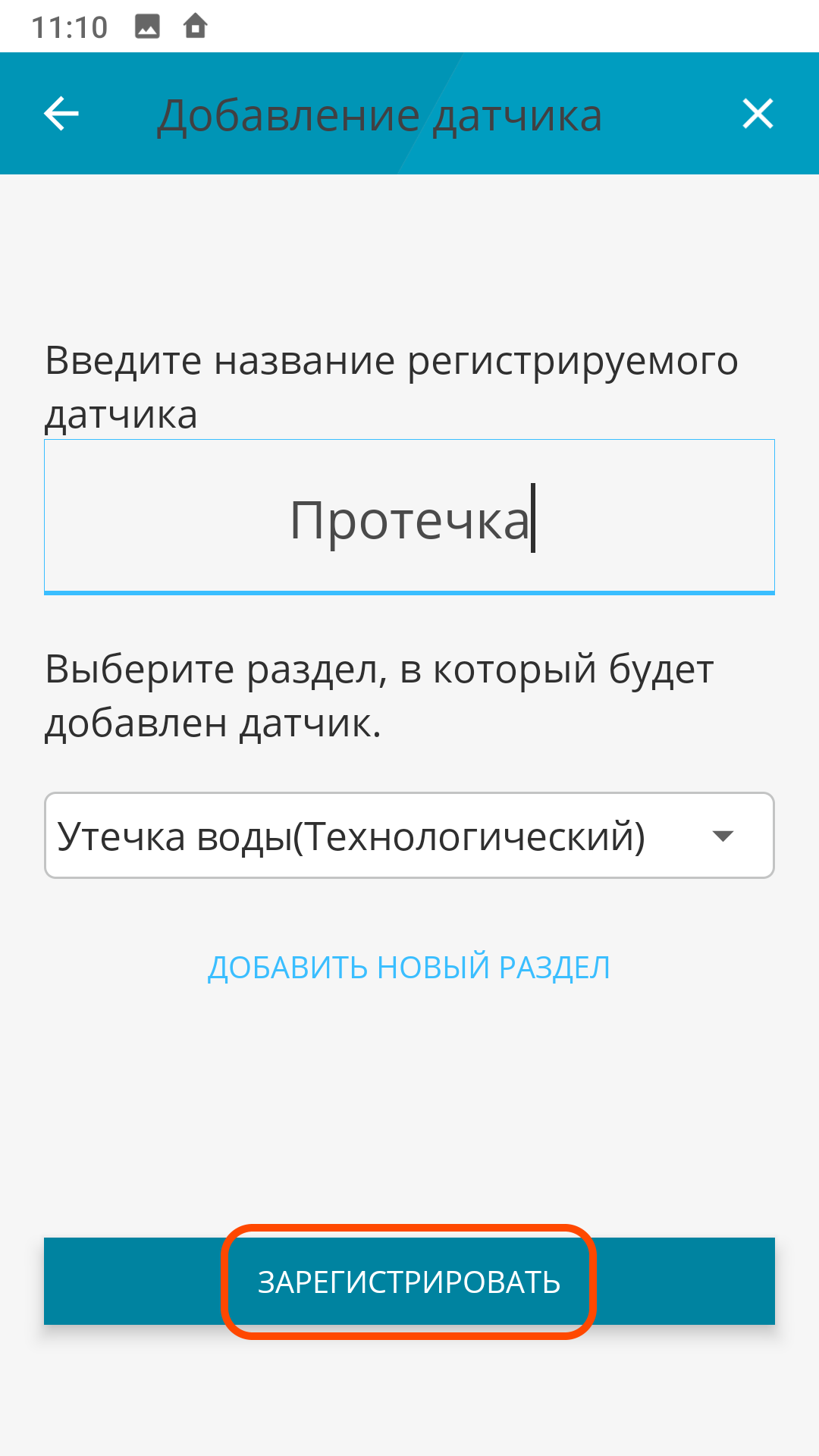

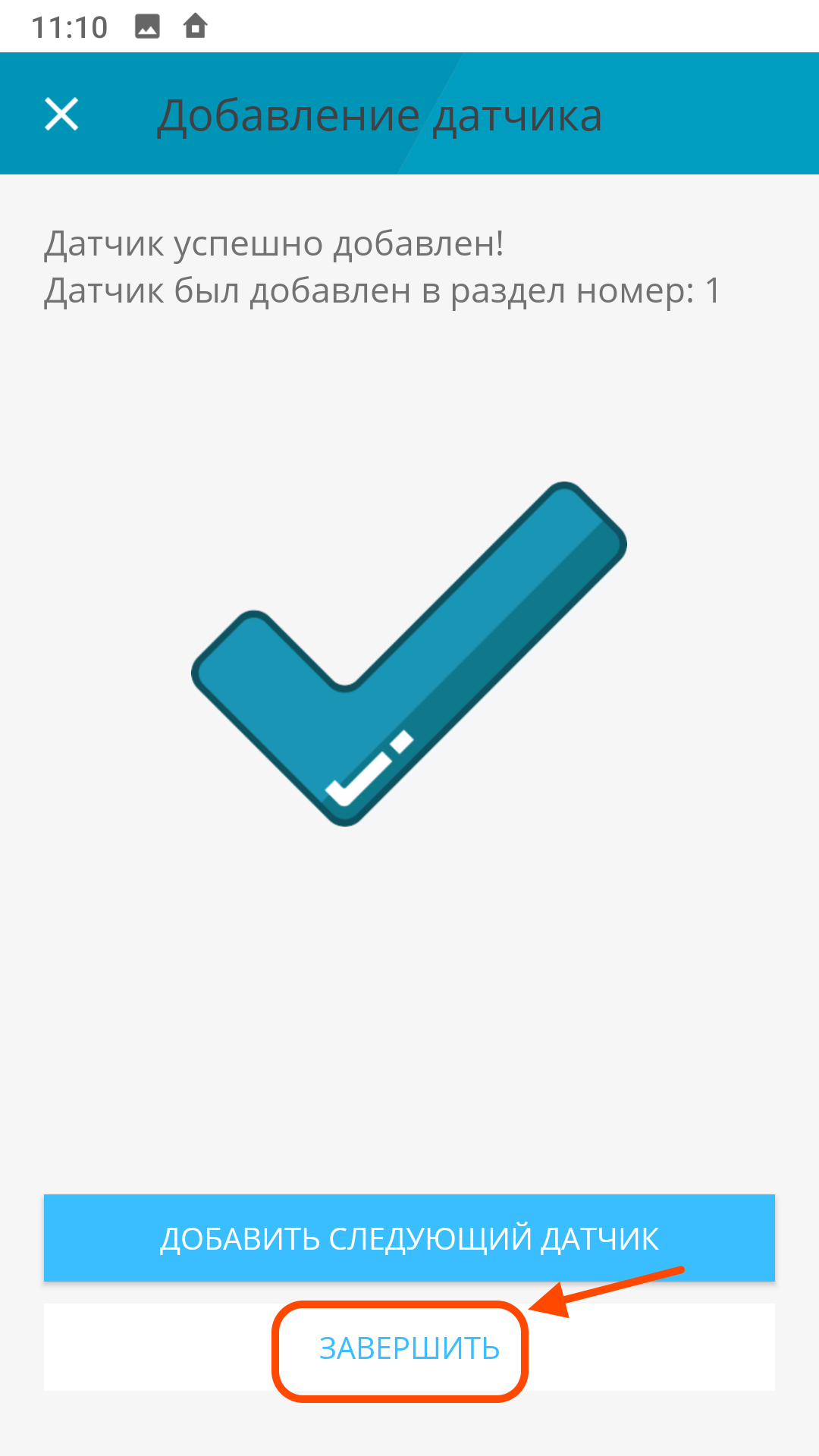

Нажмите "Зарегистрировать"	Завершите добавление датчика
рис. 10	рис. 11

ПРИМЕЧАНИЕ: При использовании проводного датчика утечки воды (например, Астра-361) необходимо при добавлении изменить «Тип детектируемой тревоги» проводного шлейфа на «Утечка воды» (в мобильном приложении на iOS предварительно нужно отключить «Автовыбор назначения»).

2 этап. Добавление беспроводного реле Астра-8231 с управлением по сценарию

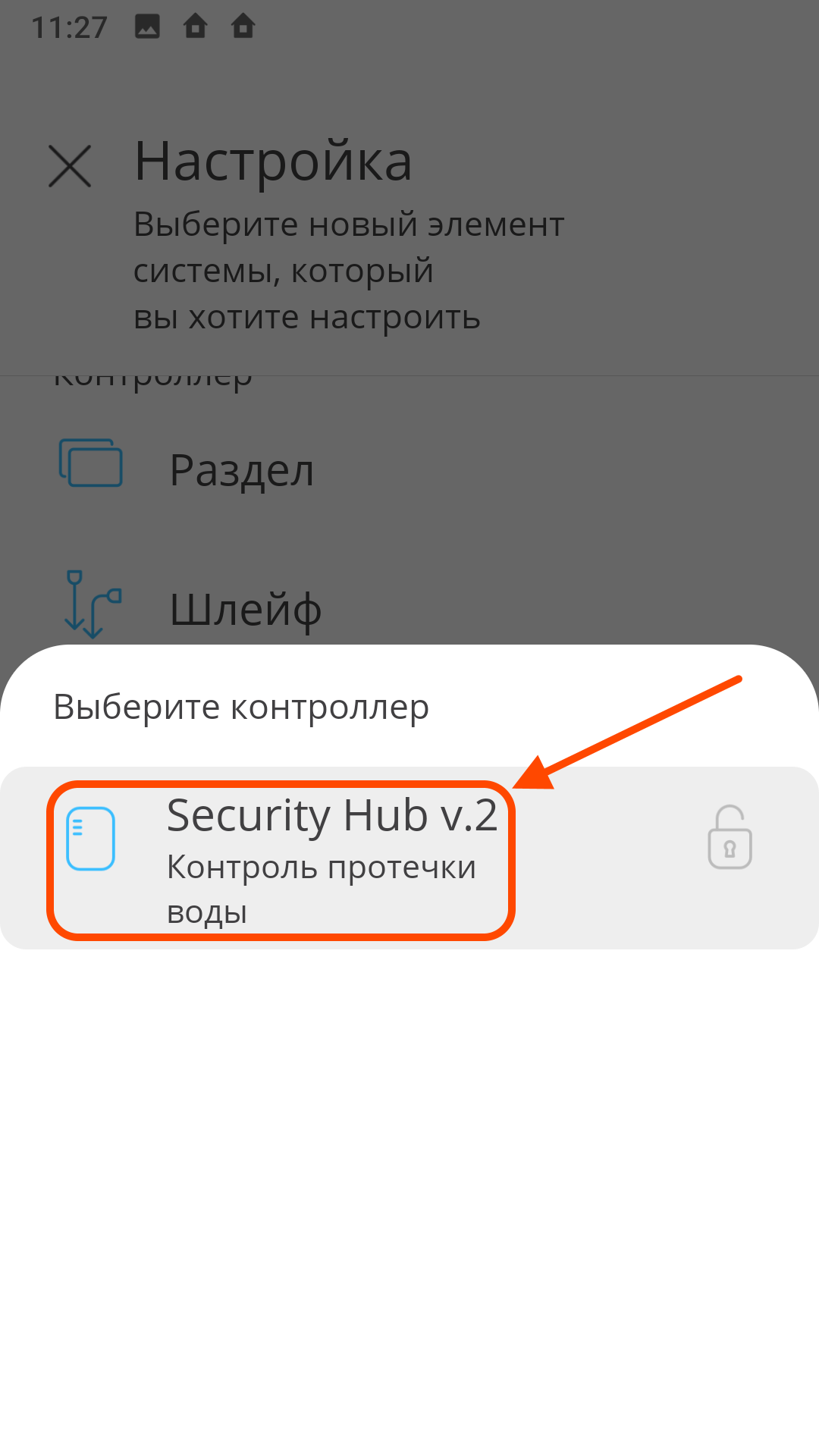

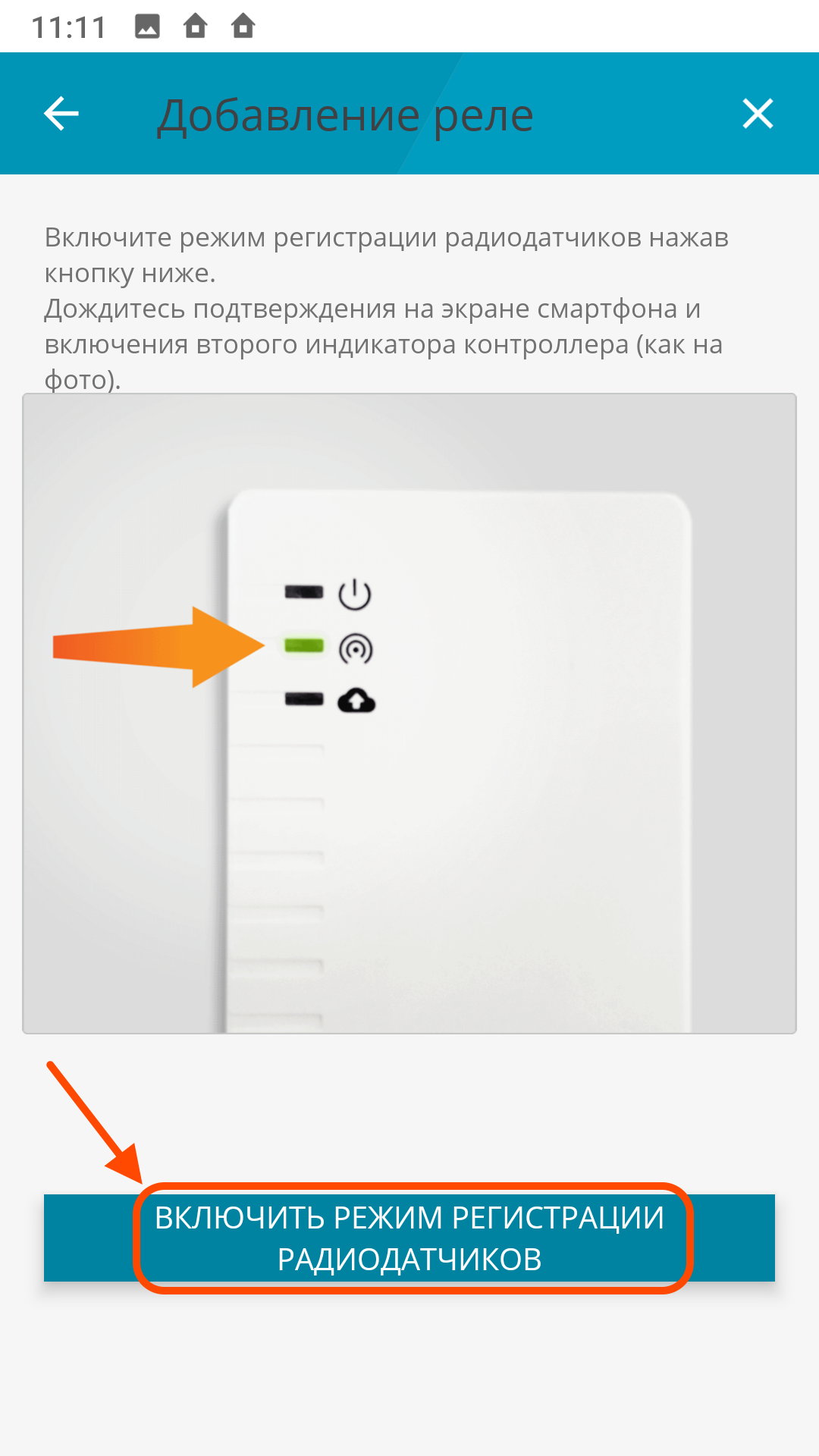

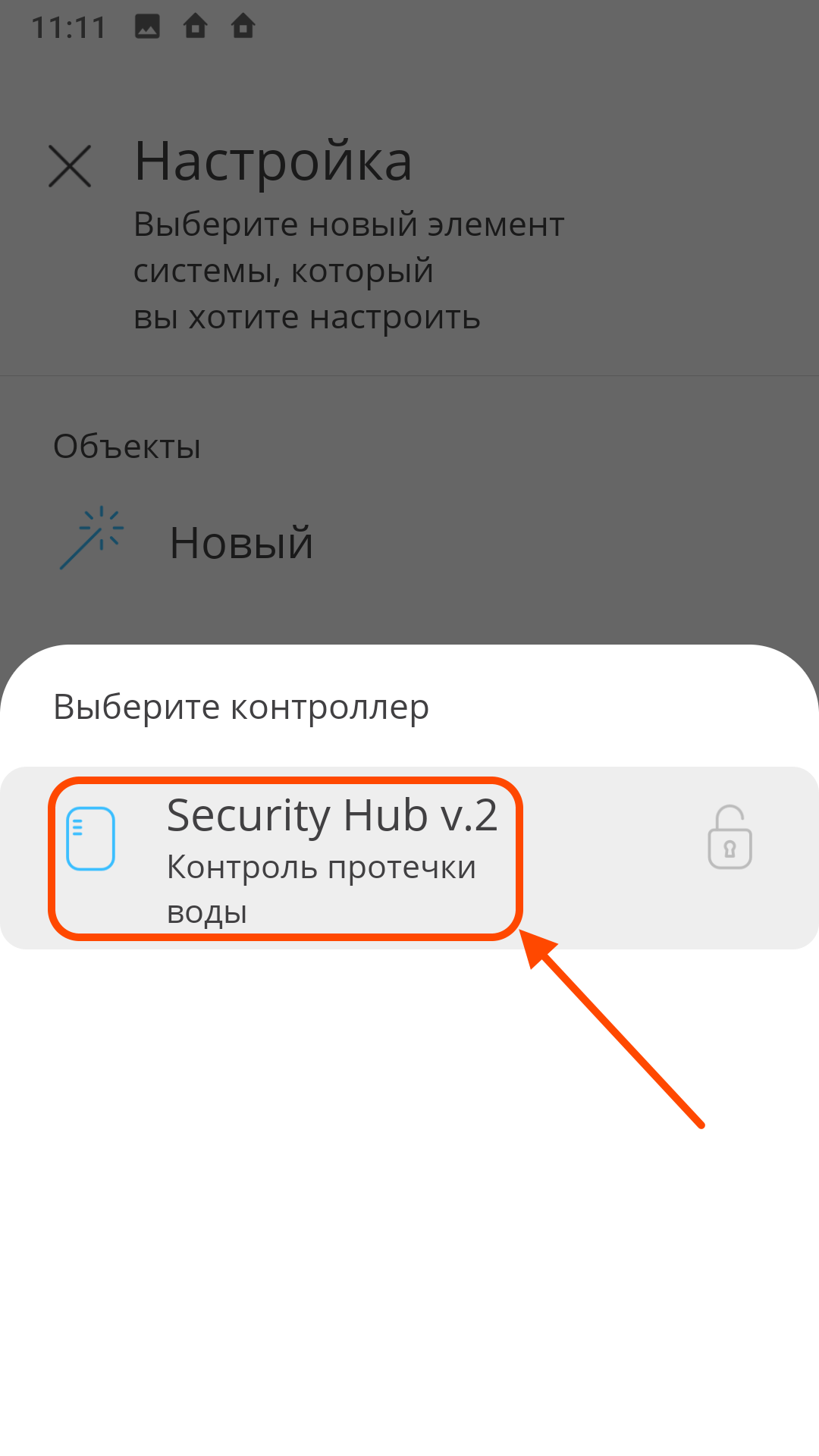

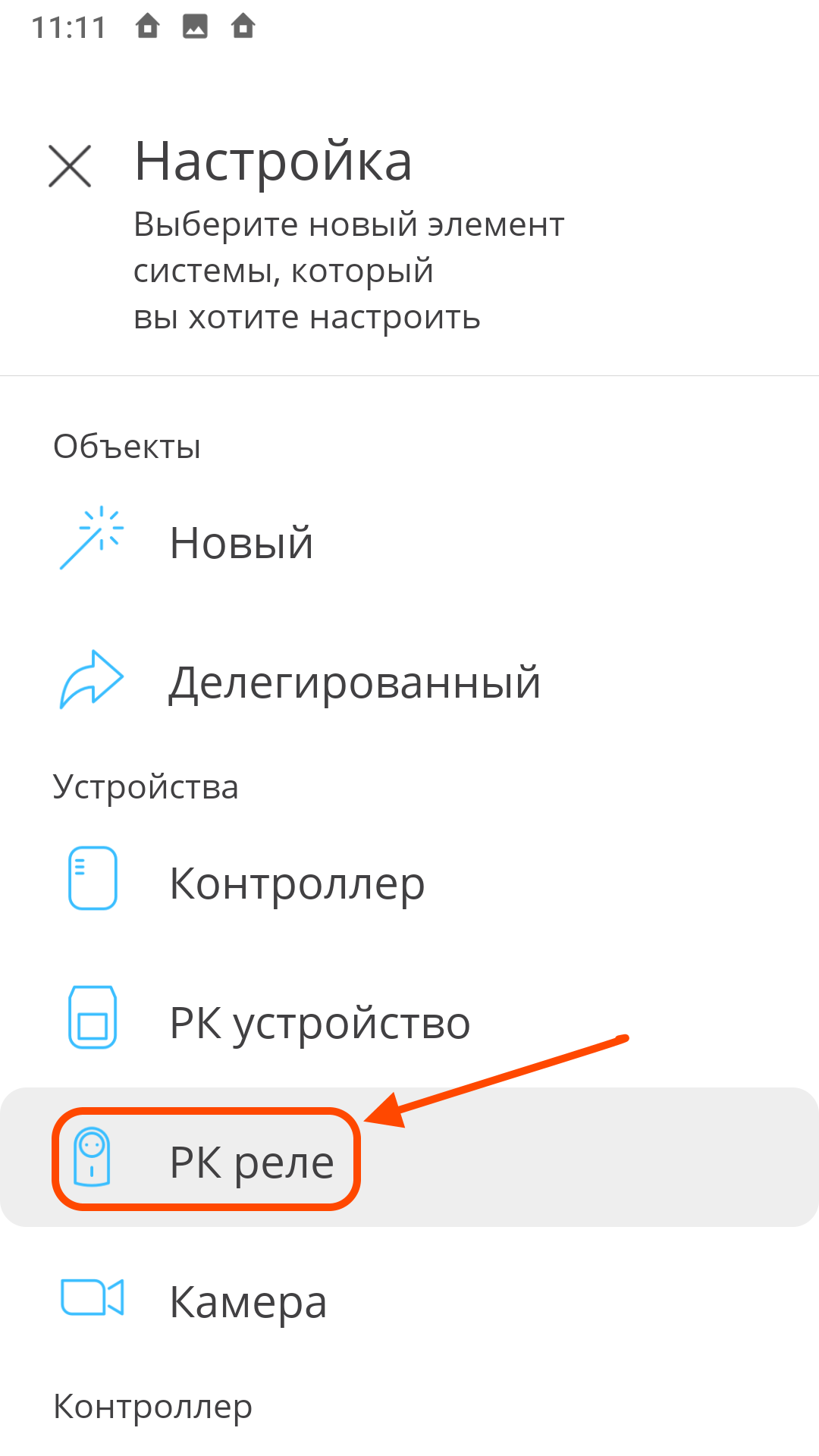

В меню "Настройка" выберите элемент "РК реле"	Выберите программируемый контроллер Security Hub	Включите режим регистрации и установите ЭП в радиореле
рис. 12	рис. 13	рис. 14

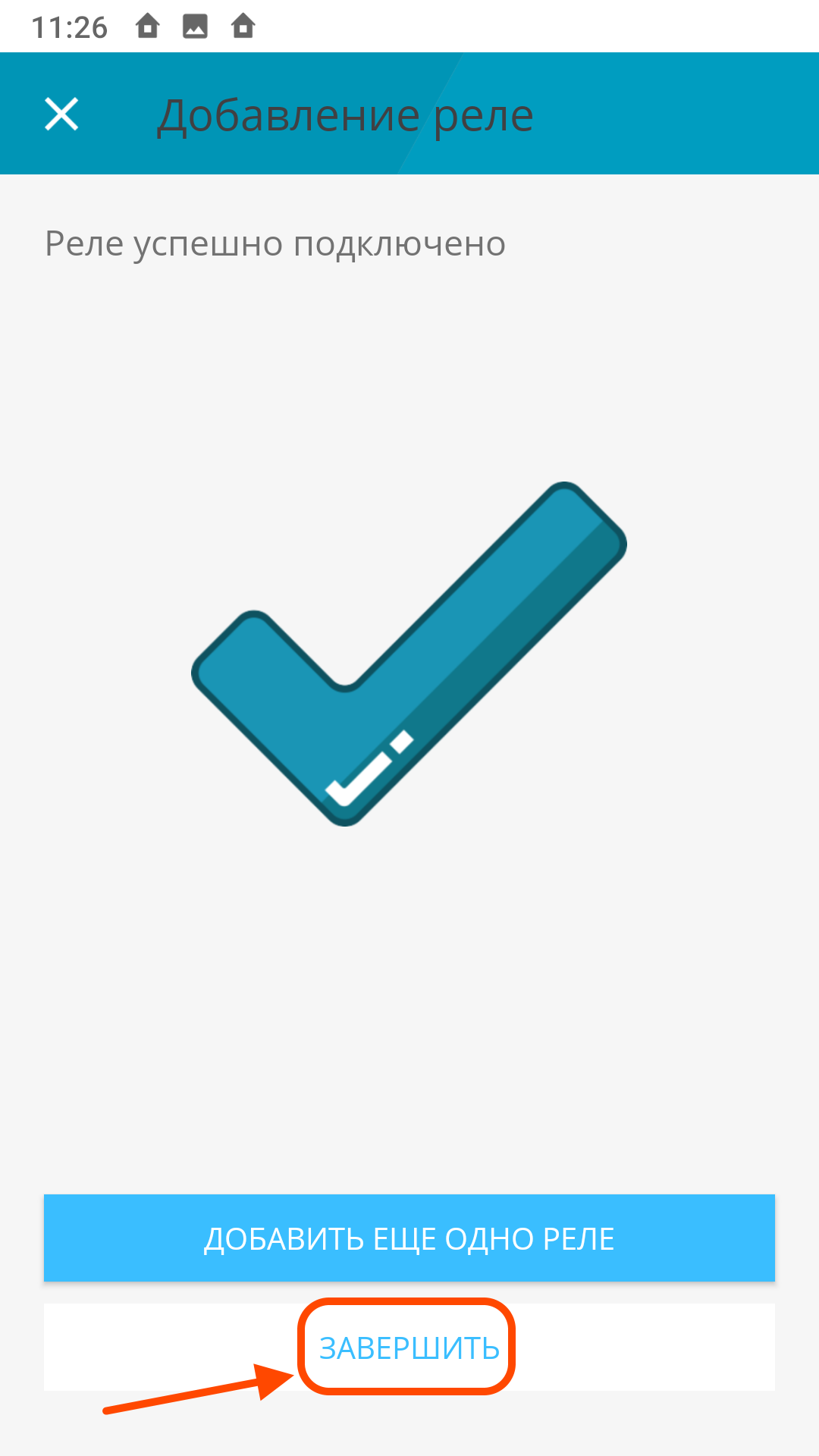

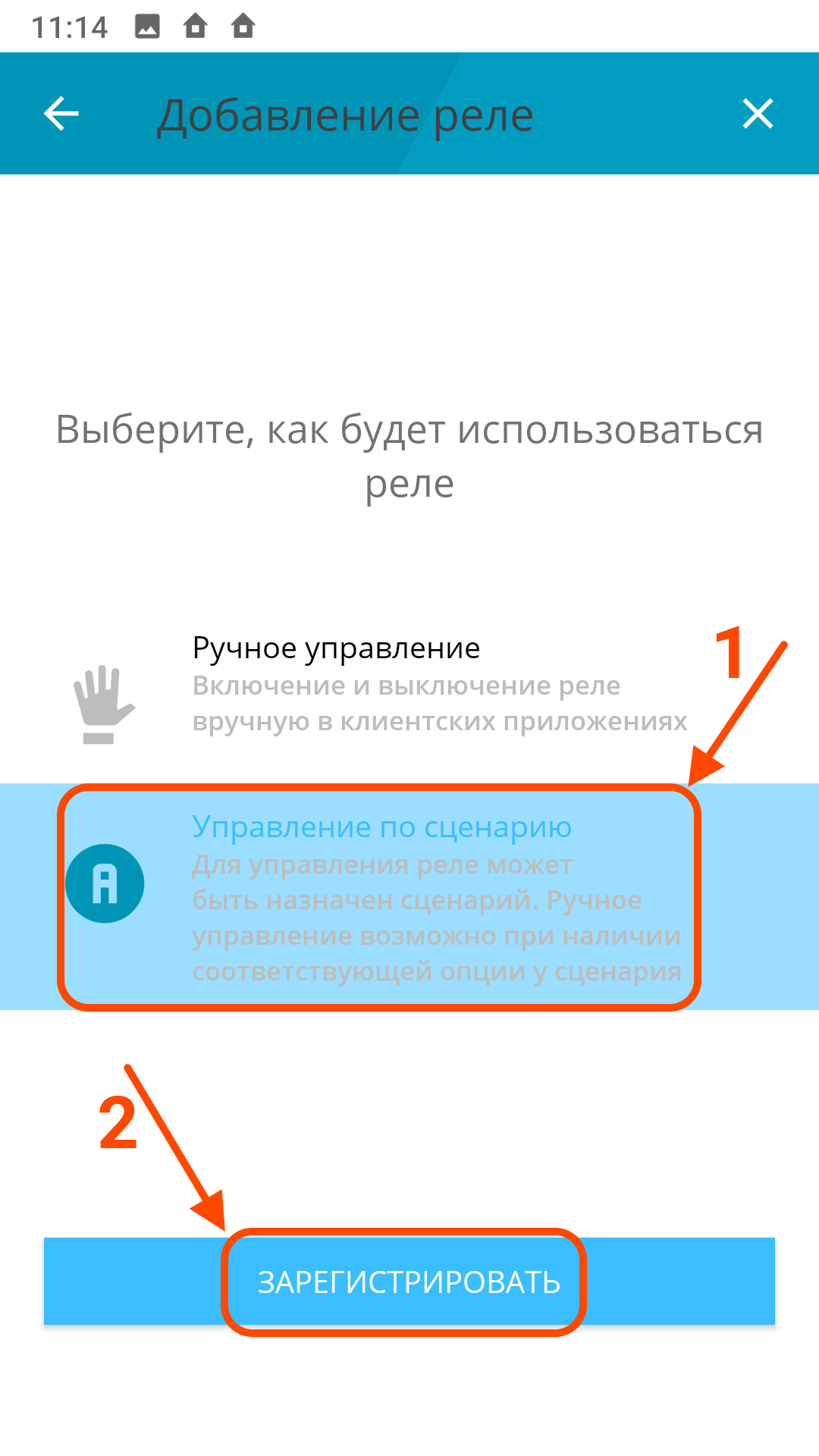

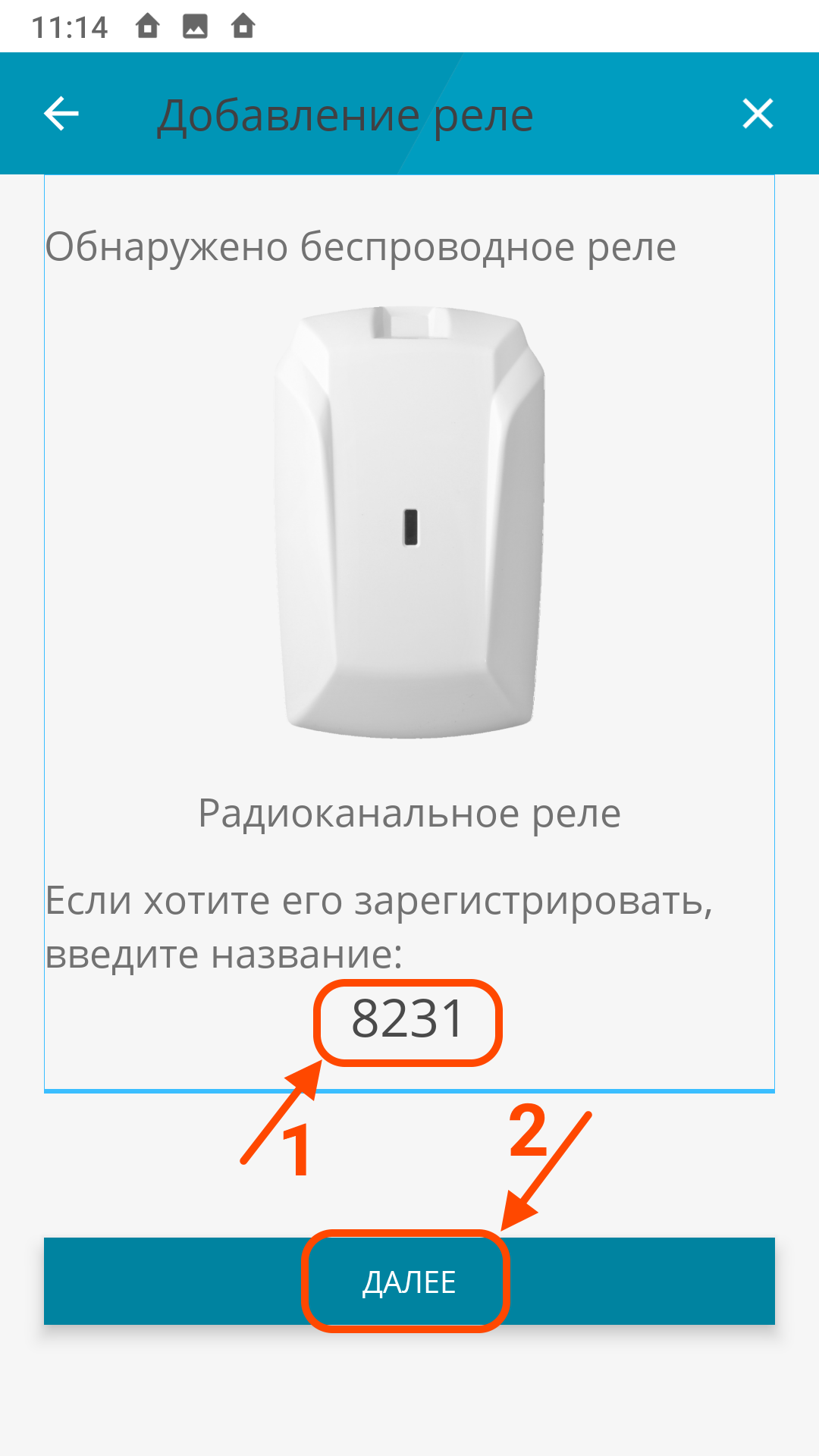

Придумайте название для реле	Выберите "Управление по сценарию"	Завершите добавление радиореле
рис. 15	рис. 16	рис. 17

3 этап. Добавление и настройка сценария «Утечка воды» из категории «Умный дом».

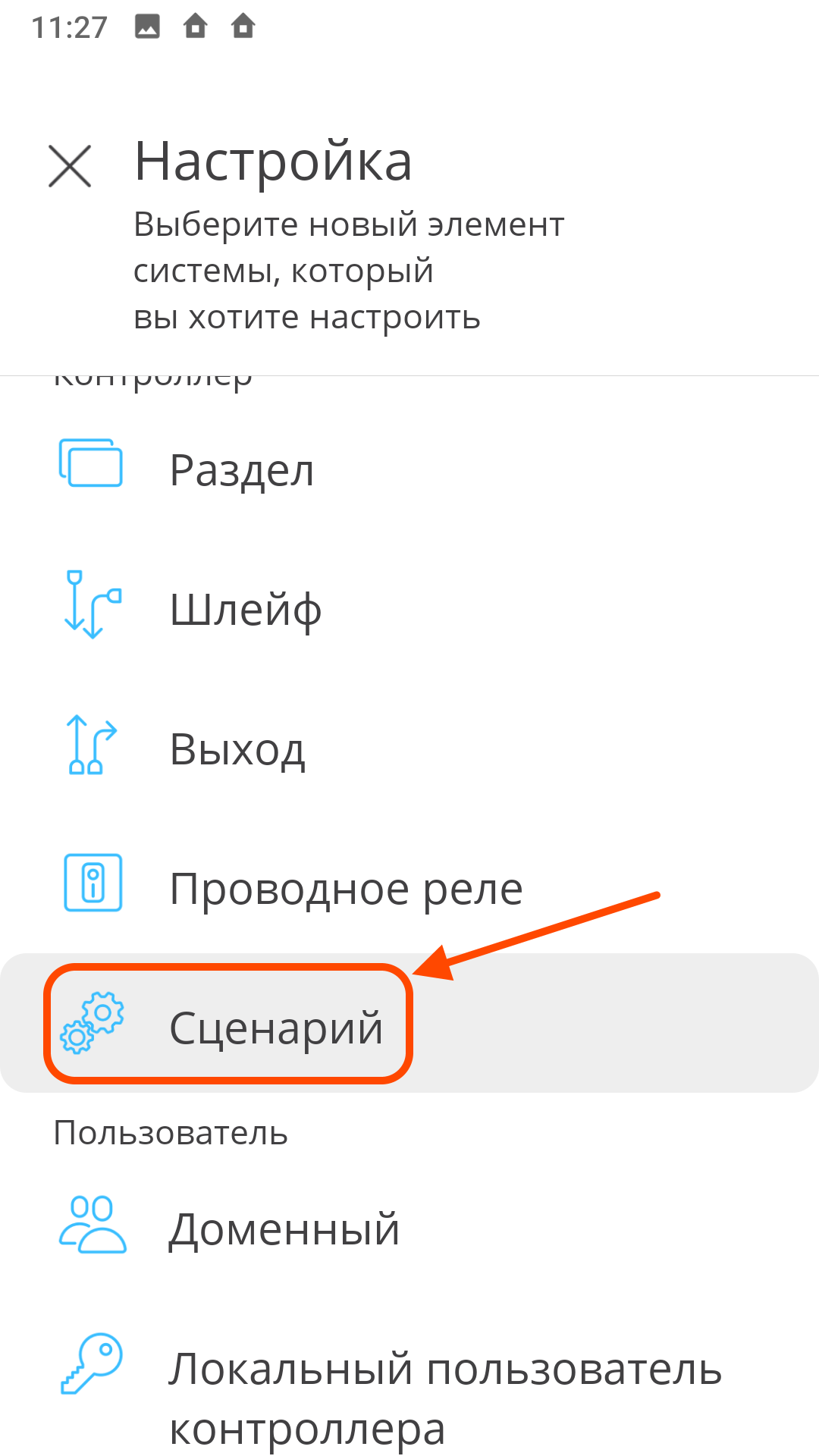

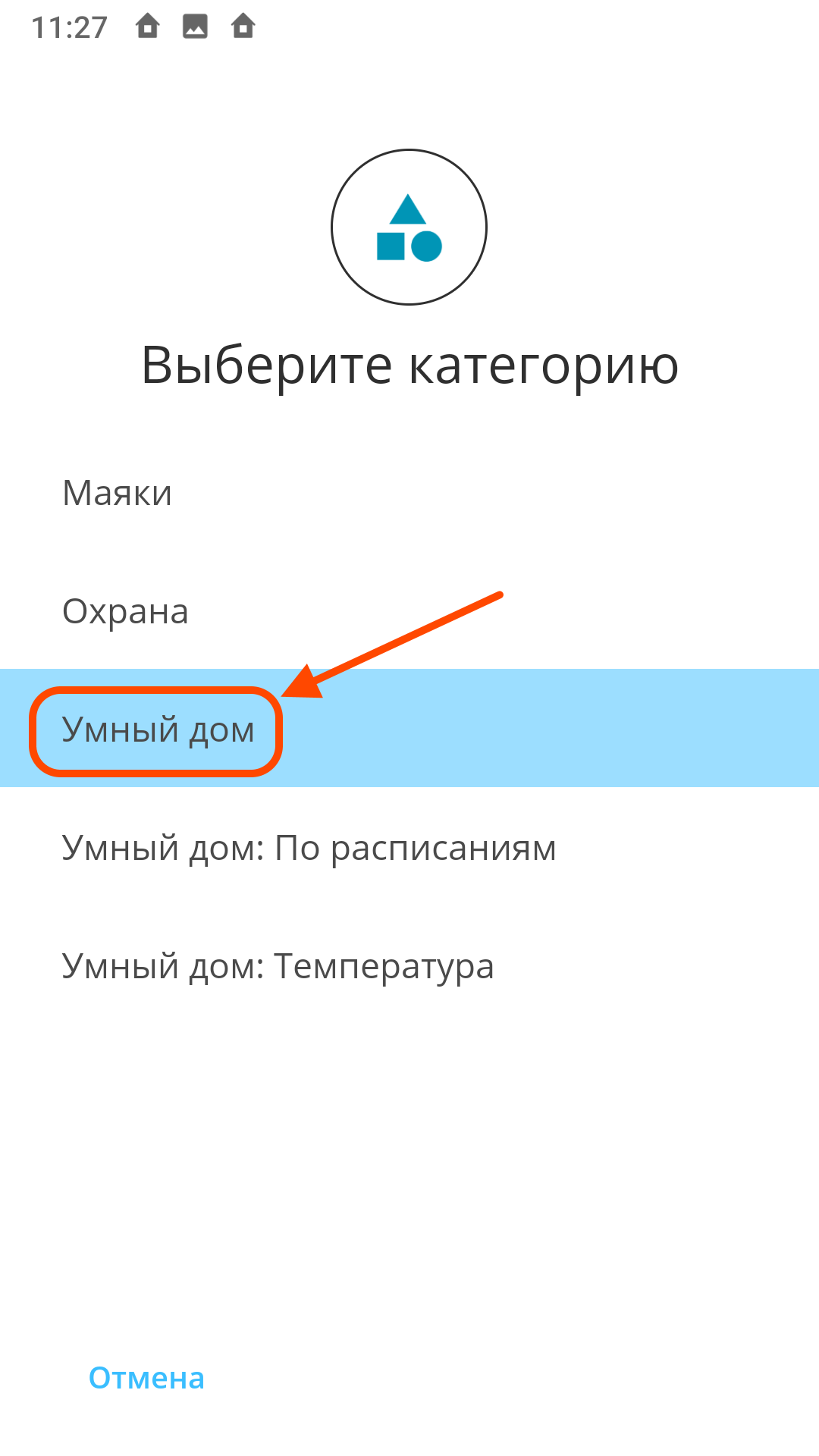

В меню "Настройка" выберите элемент "Сценарий"	Выберите программируемый контроллер Security Hub	Выберите категорию "Умный дом"
рис. 18	рис. 19	рис. 20

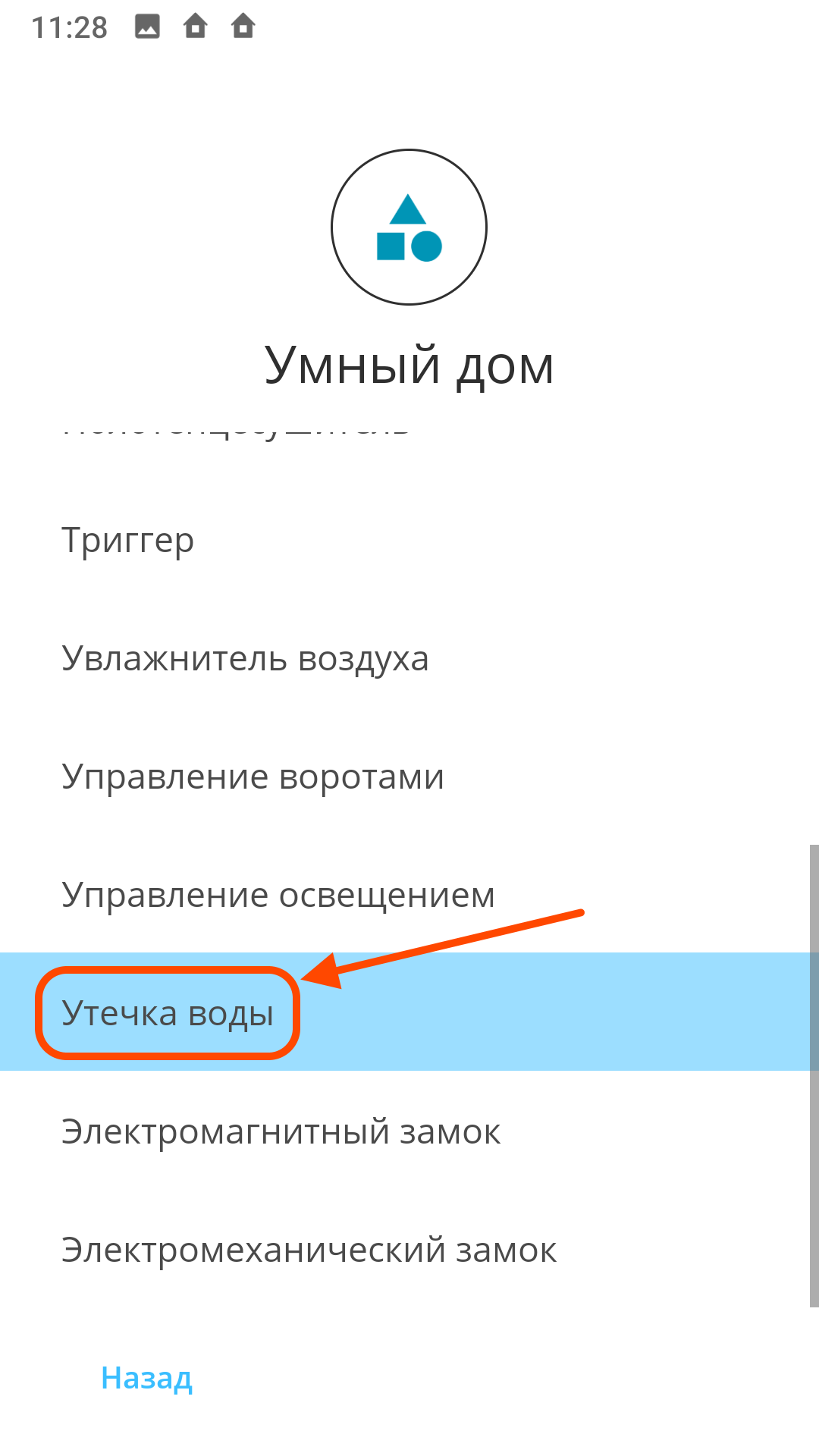

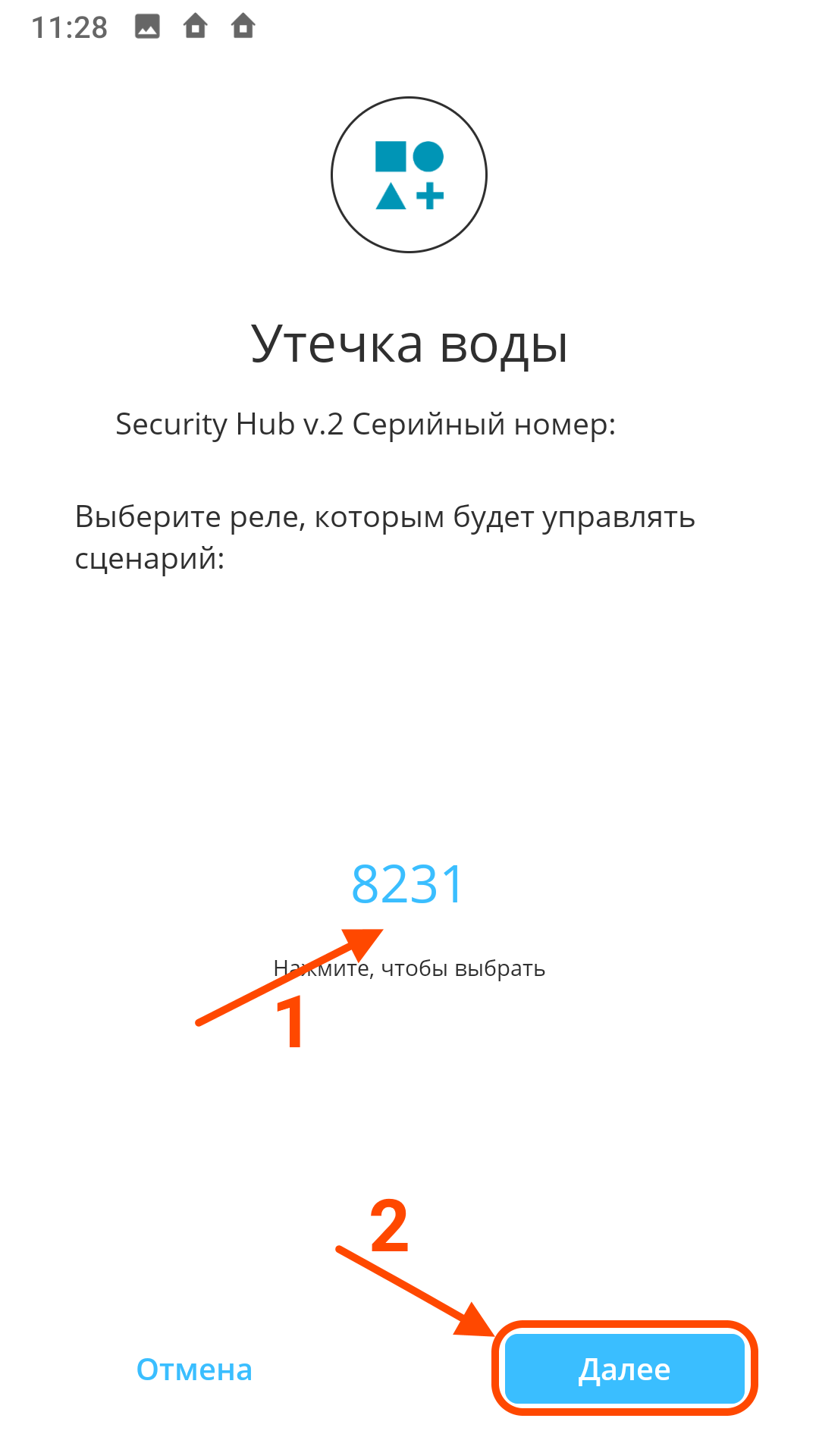

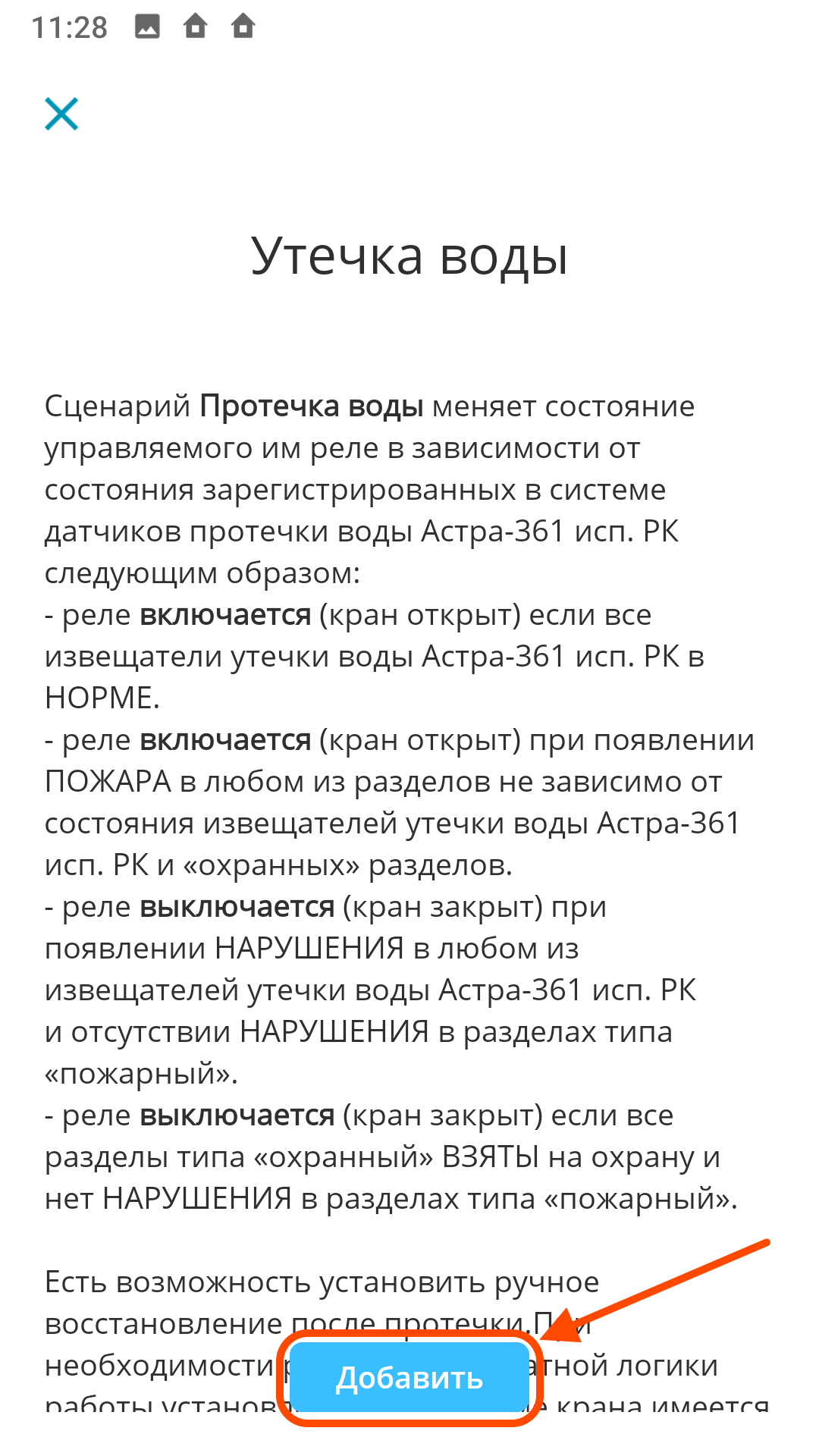

Выберите сценарий "Утечка воды"	Изучите режим работы	Выберите созданное ранее реле
рис. 21	рис. 22	рис. 23

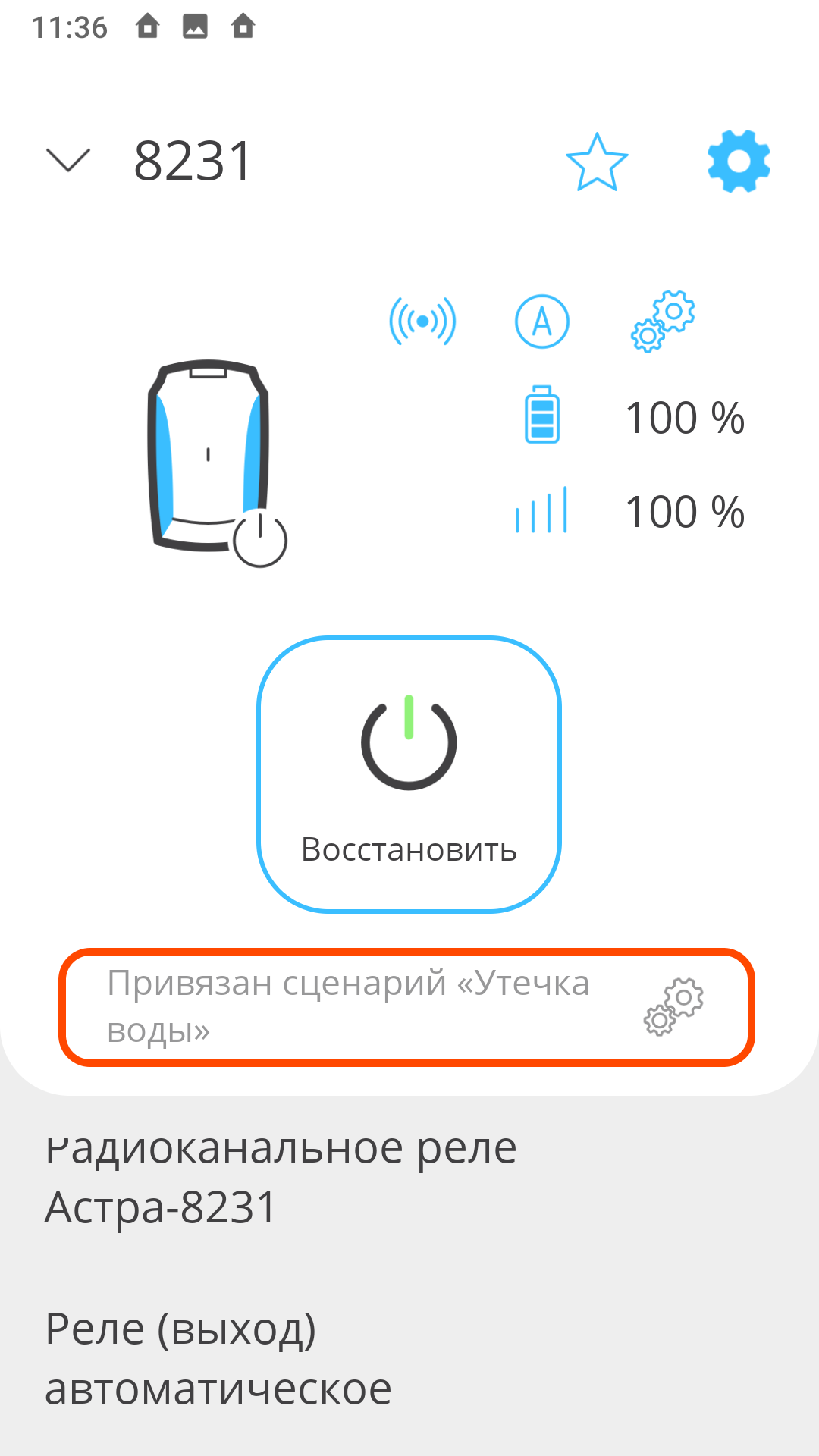

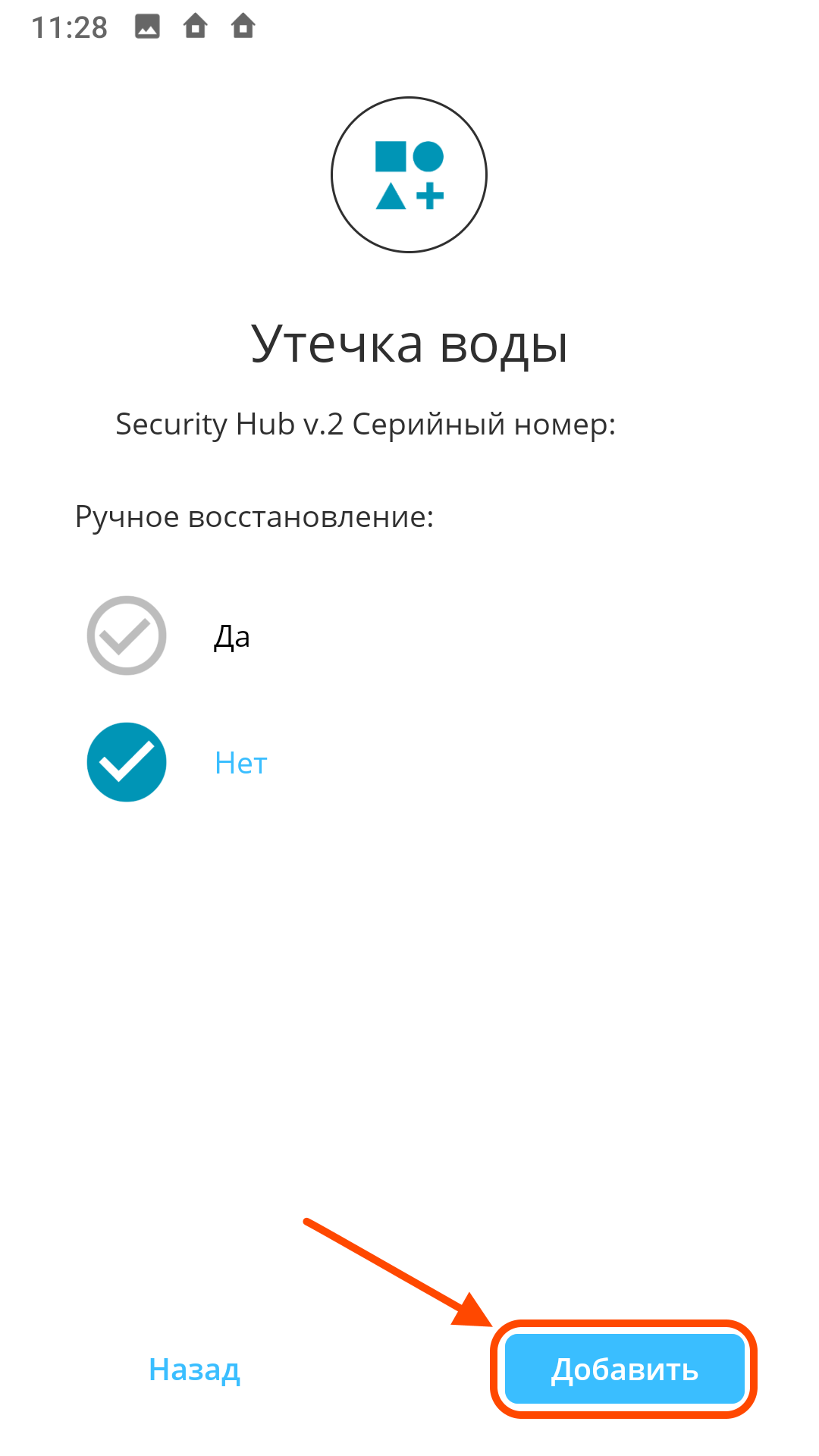

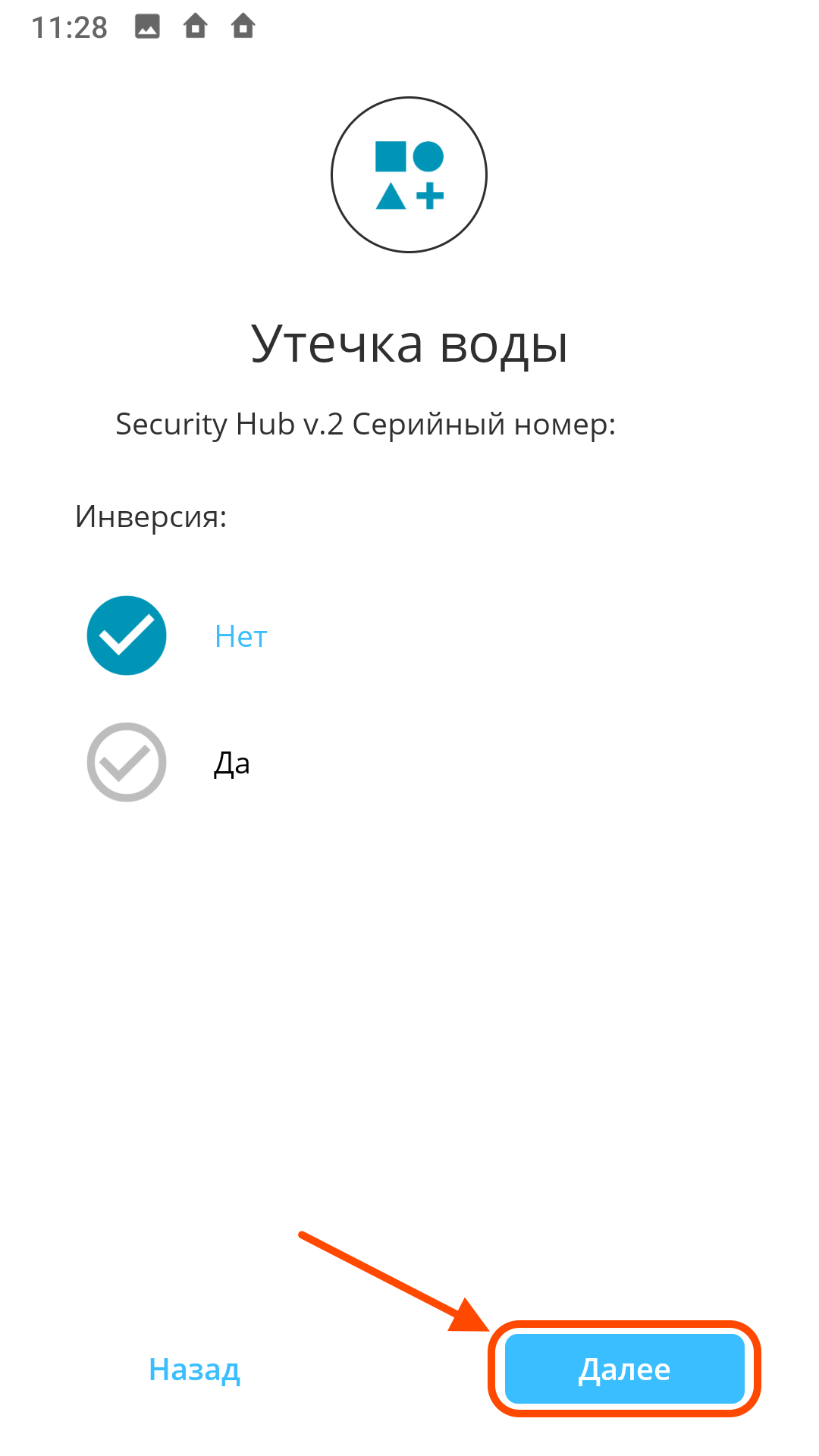

Инверсия	Ручное восстановление	В случае успешной привязки сценария отображается:
рис. 24	рис. 25	рис. 26

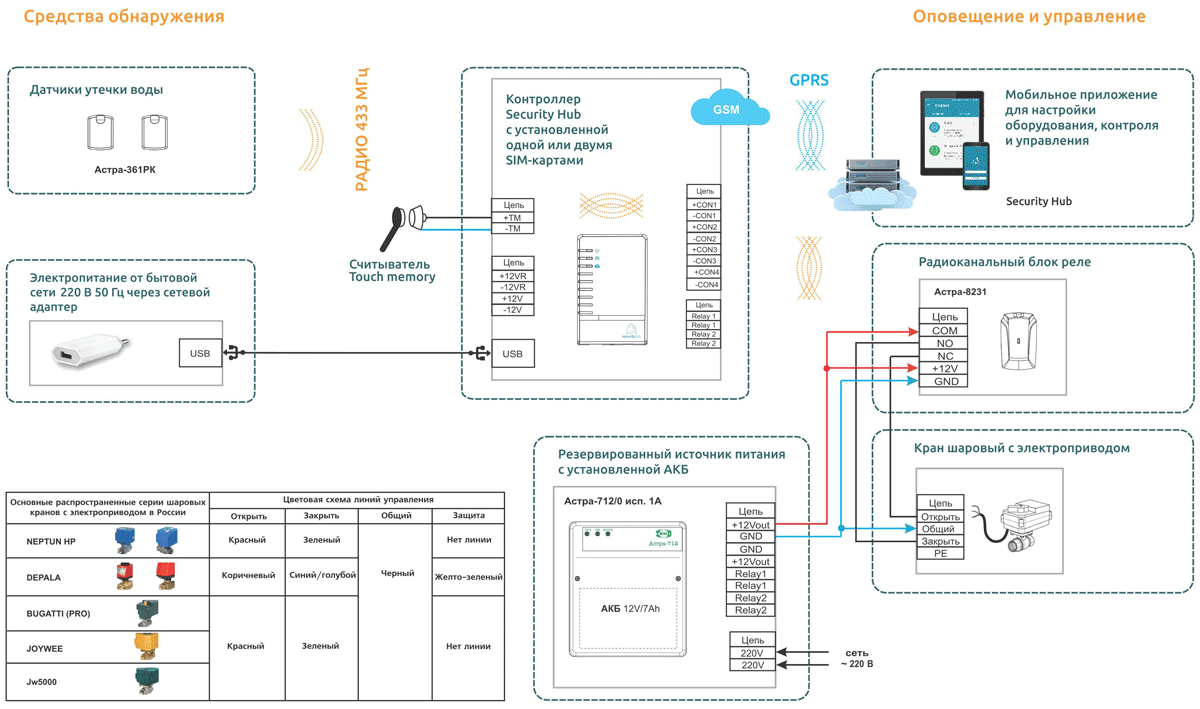

Схема подключения с электроприводными шаровыми кранами с трехпроводным управлением:

Данная схема будет работать с шаровыми кранами со встроенным электроприводом и отдельными входами «Открыть» «Закрыть». Но бывают случаи, когда необходимо установить электромеханический привод, управляемый реверсивным питанием. В этом случае понадобится дополнительный блок управления реверсивным двигателем (например, БУРД Реверс производства НПП Магнито-контакт) или блок с двумя реле (например, УК-ВК/02).

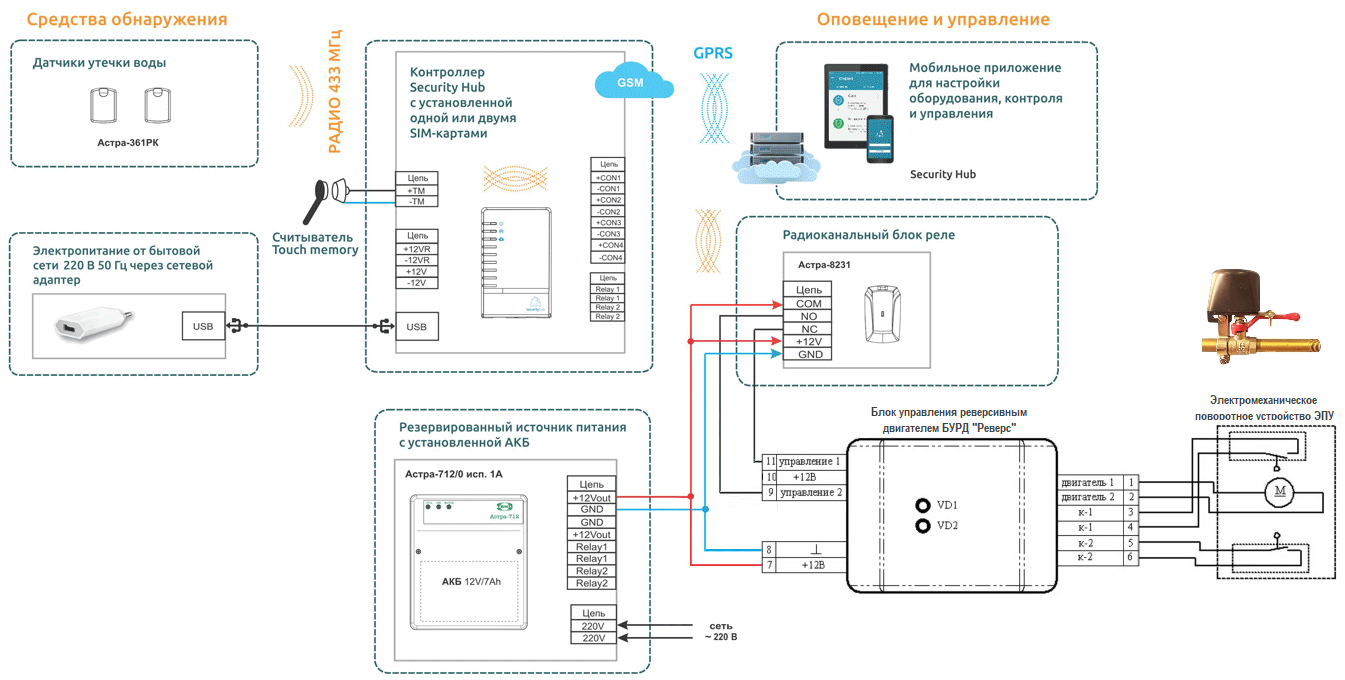

Схема подключения с применением БУРД Реверс:

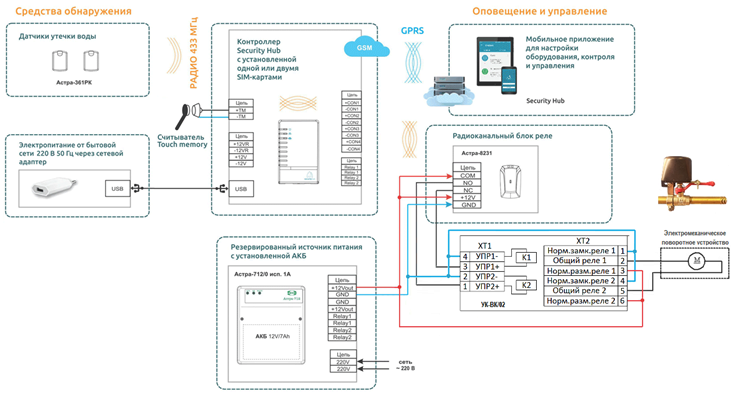

Схема подключения с применением блока реле УК-ВК/02:
