Подключение проводного датчика в Cross ARM

 1. Выбрать вкладку «Устройства».

2. Выбрать устройство правой кнопкой мыши и в выпадающем списке выбрать «Привязать датчик».

рис. 1

Либо выбрать устройство и на панеле иконок выбрать иконку «Привязать датчик».

рис. 2

3. Нажать кнопку «Далее».

рис. 3

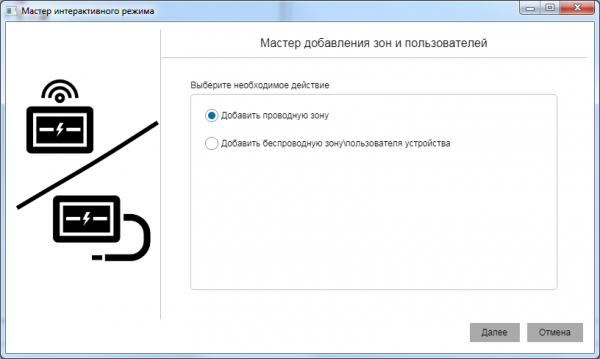

4. Выбрать «Добавить проводную зону». Нажать кнопку «Далее».

рис. 4

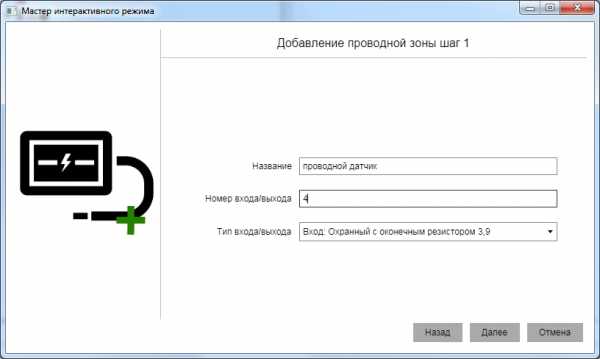

5. Заполнить поля - название,указать номер входа/выхода в зависимости от месторасположения в Security Hub, выбрать нужный тип входа/выхода. Нажать кнопку «Далее».

рис. 5

рис. 6

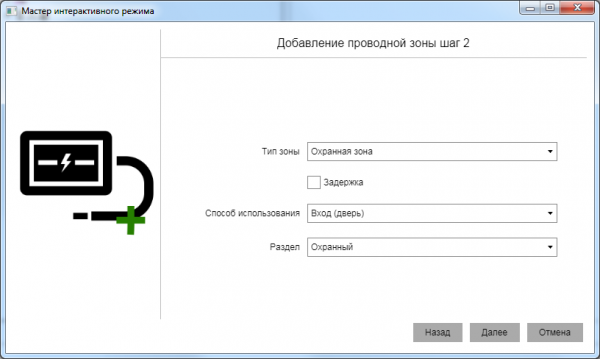

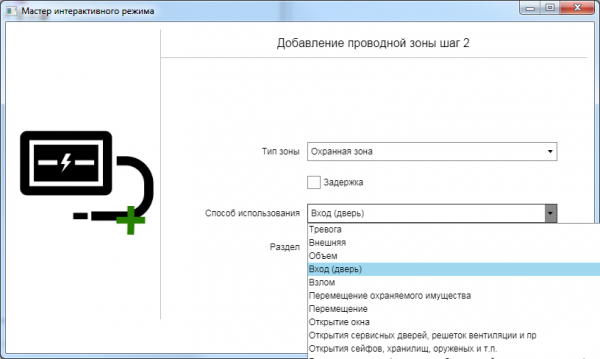

6. Выбрать тип зоны, способ использования и раздел.

рис. 7

Для охранного раздела при необходимости можно выбрать задержку на взятие/снятие. Нажать кнопку «Далее».

рис. 8

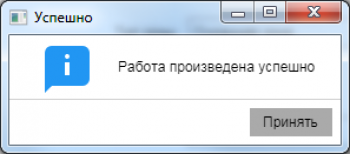

7. Нажать кнопку «Принять».

рис. 9

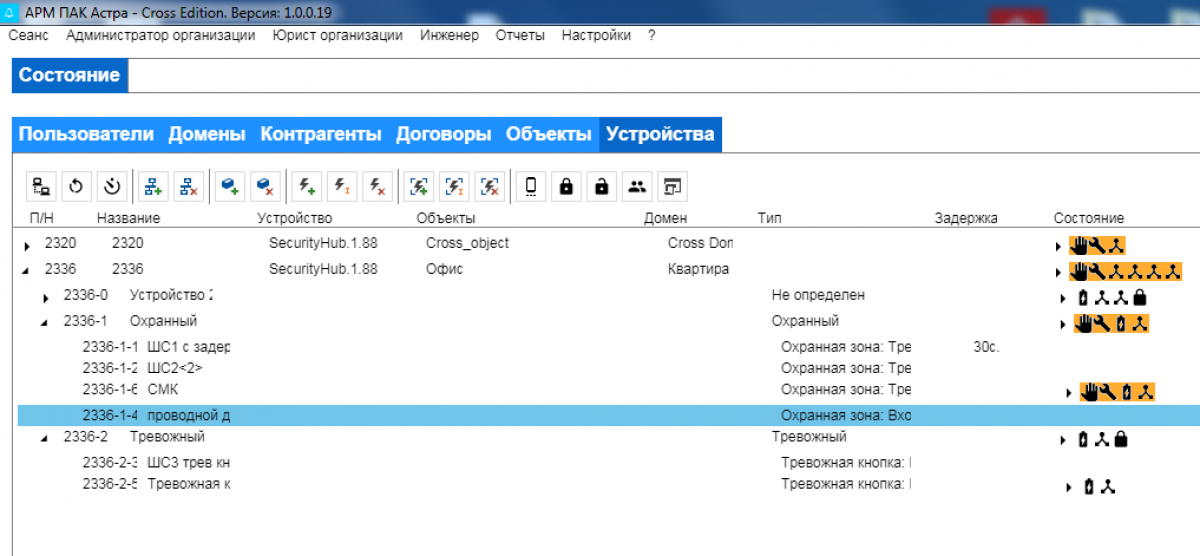

Добавленный датчик отобразится во вкладке «Устройства», в разделе устройства, в который был добавлен, например:

рис. 10

Для подключения проводных шлейфов, необходимо подключить внешнее питание 12В.
Схема подключения блока питания на 12В:

рис. 11

Схемы подключения проводных шлейфов.

Схема подключения охранного (тревожного, технологического) шлейфа:

рис. 12

Охранный/тревожный/технологический шлейф подключить к входу Security Hub «CON1+» Security Hub и минусу питания
«–12V».

Схема подключения пожарного шлейфа:

рис. 13



Пожарный шлейф шунтируем резистором с сопротивлением 2кОм (3,9кОм оконечное) и подключаем на входы
«CON1+» и «CON1-» Security Hub.

Подключение к Security Hub (вид в реальности):

рис. 14



При монтаже пожарных шлейфов могут приходить тревоги «Пожар», для дальнейшей корректной работы необходимо сбросить данные тревоги.

Схема подключения пожарного шлейфа с двойной отработкой:

рис. 15
