Настройка бесконтактных идентификаторов EM-Marine через встроенный считыватель RFID
Настройка брелока Астра-РИ-М РПДК для постановки/снятие и тревожной кнопки.
Создания охранного раздела и добавления охранного проводного ШС
Установка ПО АРМ ПАК Астра

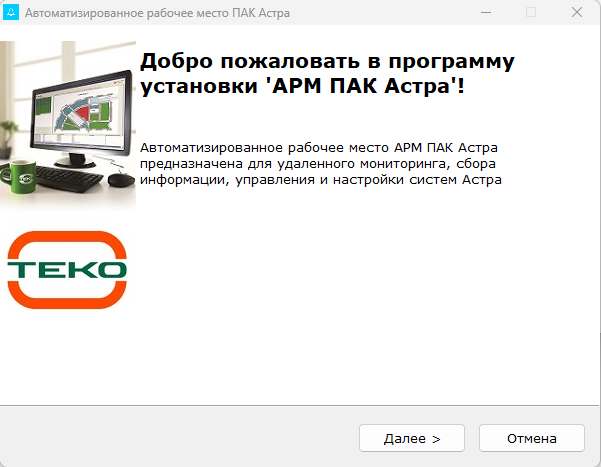

Скачать и установить актуальную версию приложения "АРМ ПАК Астра"
рис. 1
Войти в "АРМ ПАК Астра" используя свои учетные данные (ранее зарегистрировавшись в мобильном приложении или запросив новые регистрационные данные по адресу support@teko.biz )
рис. 2
Настройка бесконтактных идентификаторов EM-Marine через встроенный считыватель RFID
- Перейти в меню «Устройства»
рис. 3

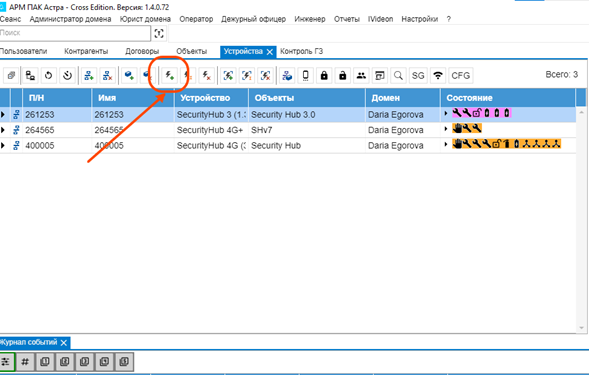

- Выделить устройство, нажать на пиктограмму «+ Привязать датчик»
рис. 4

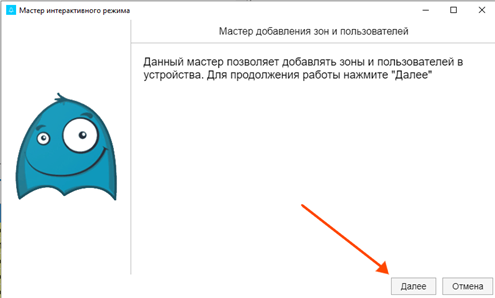

- Мастер добавления зон и пользователей: нажать «Далее»
рис. 5
- Выбрать необходимое действие: кликнуть «Добавить беспроводную зону/пользователя устройства» нажать «Далее»
рис. 6

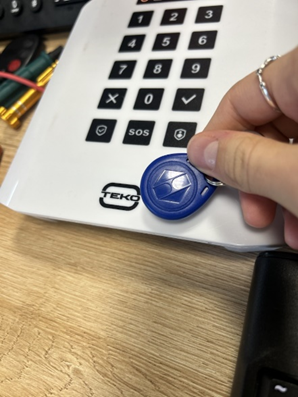

- Интерактивный режим: поднести ключ к считывателю
рис. 7
- При удачной регистрации: - ввести имя; - выделить разделы; нажать «Далее»
рис. 8

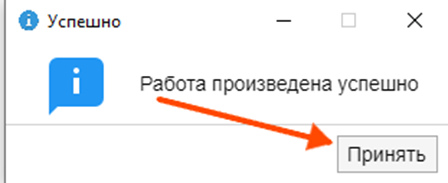

- «Работа произведена успешно» нажать «Принять»
рис. 9
Настройка брелока Астра-РИ-М РПДК для постановки/снятие и тревожной кнопки.

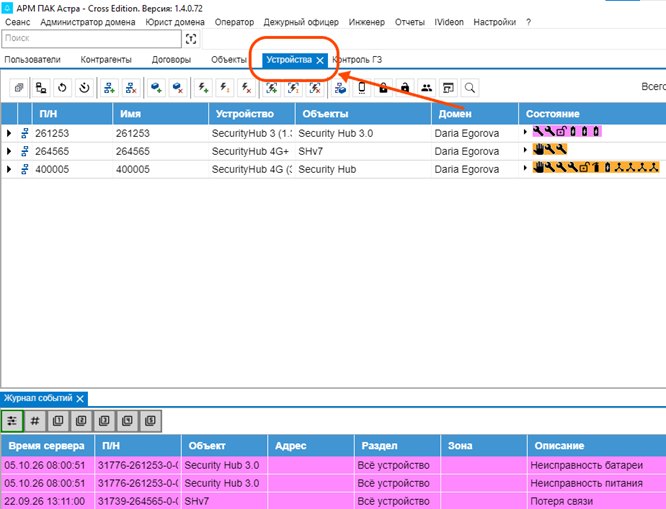

- Перейти в меню «Устройства»
рис. 10

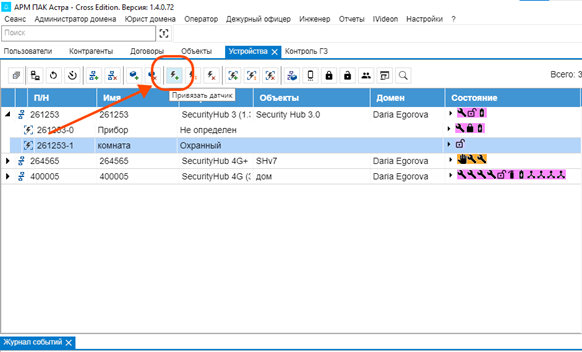

- Выделить устройство, нажать на пиктограмму «+ Привязать датчик»
рис. 11
- Мастер добавления зон и пользователей: нажать «Далее»
рис. 12
- Выбрать необходимое действие: кликнуть «Добавить беспроводную зону/пользователя устройства» нажать «Далее»
рис. 13
- Включить режим регистрации на Астра-РИ-М РПДК
Запустить регистрацию РПДК одним из способов:
1 способ – включением питания:
- установить ЭП, - собрать РПДК, при этом включится питание РПДК.
2 способ (при установленном ЭП и собранном корпусе РПДК) – кнопкой:
нажать кнопку (Тревога) (индикатор выдаст 1-кратную вспышку) и удерживать её не менее 12 с до появления повторной 1-кратной вспышки

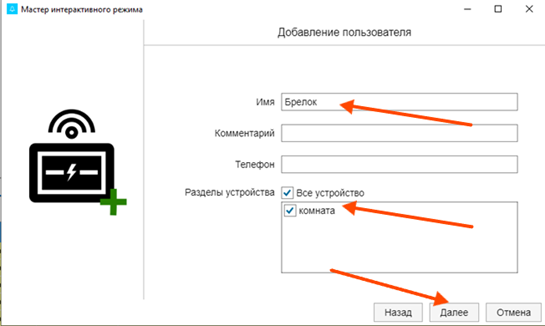

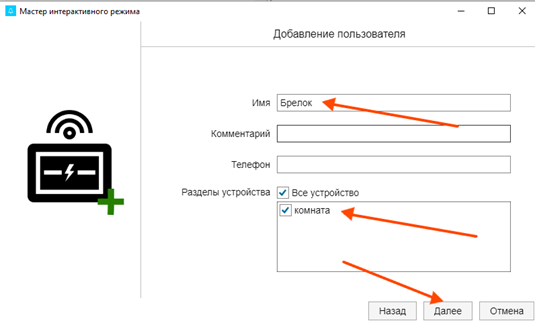

- Появится надпись «Добавление пользователя» ввести имя, выбрать необходимые разделы
рис. 14
- Появится надпись «Успешно» нажать принять
рис. 15
- Появится надпись: «Идентификатор пользователя успешно зарегистрирован»
- Завершить
При регистрации Астра-РИ-М РПДК тревожная кнопка «SOS» по умолчания прописывается в систему, дополнительных настроек производить не надо.
Настройка звукового оповещения (Сирена)
рис. 16
- Перейти в меню «Устройства»
рис. 17
- Выделить устройство, нажать на пиктограмму «+ Привязать датчик»
рис. 18
- Мастер добавления зон и пользователей: нажать «Далее»
рис. 19

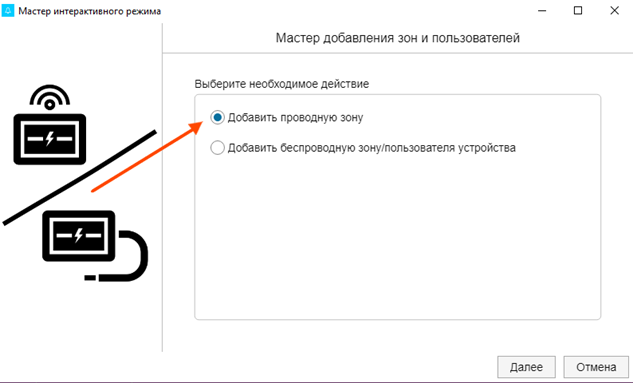

- Выбрать необходимое действие: кликнуть «Добавить проводную зону» нажать «Далее»
рис. 20

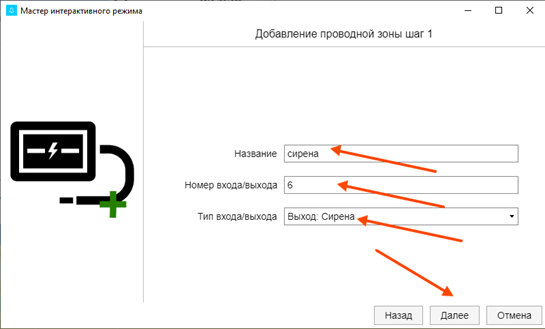

- Добавление проводной зоны шаг 1: ввести название, номер входа/выхода (ОС1 – 5, ОС2 – 6), тип входа/выхода (Выход: Сирена) нажать «Далее»
рис. 21

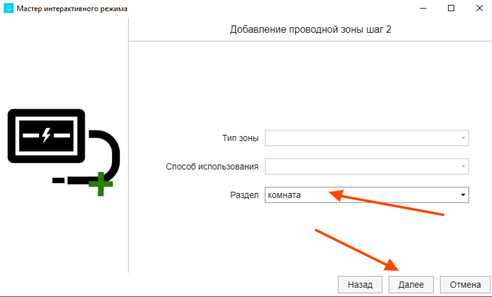

- Добавление проводной зоны шаг 2: тип зоны (не устанавливается), способ использования (не устанавливается), раздел (Прибор –все разделы); нажать «Далее»
рис. 22
- «Работа произведена успешно» нажать «Принять»
рис. 23
Настройка выходов контроллера SH 3.0
Zone1 – Номер клеммы 1
Zone1 - Номер клеммы 2
Zone1 - Номер клеммы 3
Zone1 – Номер клеммы 4
ОС1 – Номер клеммы 5
ОС2 – Номер клеммы 6
Relay – Номер клеммы 7
Внутренний звук - Номер клеммы 8
-12v +out (выход напряжения) - Номер клеммы 9
Внимание: В настоящее время настройка с мобильного приложения возможно только номеров клемм 1-6.
Настройка Relay – номер клеммы 7 только с АРМ ПАК Астра.
Номера клеммы 8 – 9 – настройка не возможна.

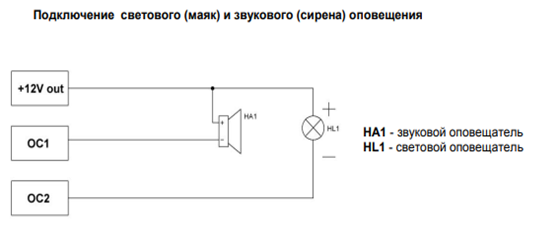

Создания проводного светового оповещения (Маяк)
рис. 45
- Перейти в меню «Устройства»
рис. 46
- Выделить устройство, нажать на пиктограмму «+ Привязать датчик»
рис. 47
- Мастер добавления зон и пользователей: нажать «Далее»
рис. 48
- Выбрать необходимое действие: кликнуть «Добавить проводную зону» нажать «Далее»
рис. 49
- Добавление проводной зоны шаг 1: ввести название, номер входа/выхода (ОС1 – 5, ОС2 – 6), тип входа/выхода (Выход: Маяк) нажать «Далее»
рис. 50
- Добавление проводной зоны шаг 2: тип зоны (не устанавливается), способ использования (не устанавливается), раздел (Прибор –все разделы); нажать «Далее»
рис. 51
- «Работа произведена успешно» нажать «Принять»
рис. 52
Настройка кнопки полного взятия с клавиатуры.
По умолчанию кнопка «Полного» взятия (слева) по умолчанию настроена на постановку всех существующих разделов.
рис. 24
Настройка кнопки частичного взятия с клавиатуры.
- Перейти в меню «Устройства»
рис. 25
- Выделить устройство, нажать на пиктограмму «+ Привязать датчик»
рис. 26
- Мастер добавления зон и пользователей: нажать «Далее»
рис. 27
- Выбрать необходимое действие: кликнуть «Добавить беспроводную зону/пользователя устройства» нажать «Далее»
рис. 28
- Нажать на клавиатуре кнопку «Частичное взятие» (справа)
- При удачной регистрации появится надпись: «Добавление пользователя»

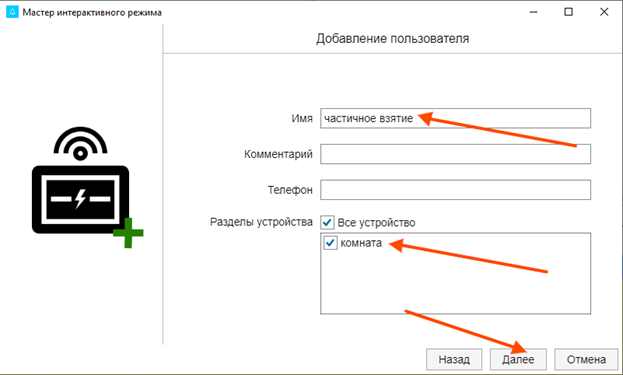

Вести название и выбрать разделы, нажать «Далее»
рис. 29
- «Работа произведена успешно» нажать «Принять»
рис. 30
Настройка проводной тревожной кнопки
- Создаем раздел, тип раздела «Охранный»
рис. 31
- Настройка ШС, выбор клеммы, установка типа детектируемой тревоги «Охранный»
рис. 32

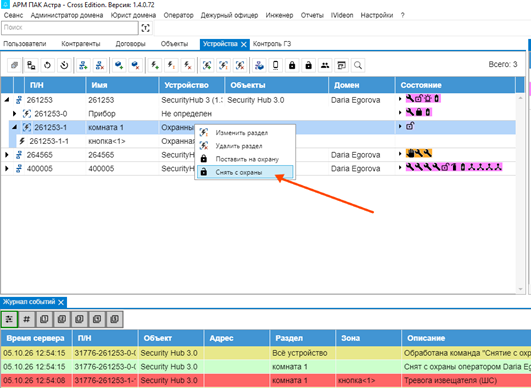

- Переходим в раздел, состояния раздел «Снят», берем раздел под охрану «Взят», нажать на кнопку «Тревога», приходит уведомление, включается встроенный звуковой сигнализатор прибора, датчик в «Норма», раздел в состоянии «Взят», встроенный звуковой сигнализатор прибора – продолжает работать, для отключения звука нужно снять раздел с охраны «Снят»
рис. 33
Настройка кодов управления клавиатурой.
- Перейти в меню «Устройства»
рис. 34

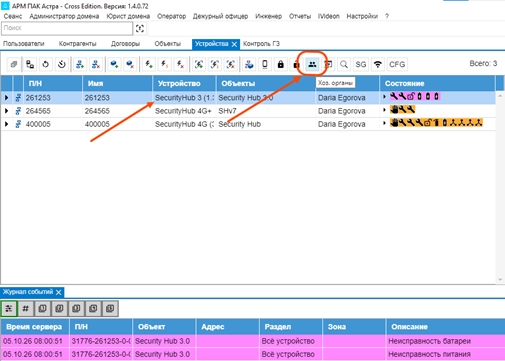

- Выделить устройство, нажать на пиктограмму «Хоз.орган»
рис. 35

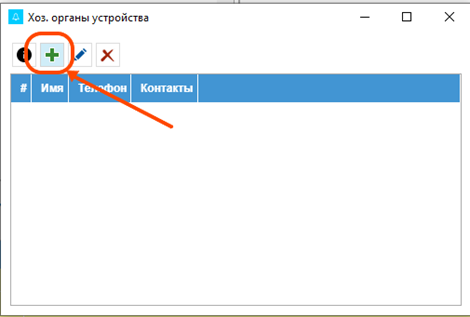

- Хоз. органы устройства: нажать «+ Добавить»
рис. 36

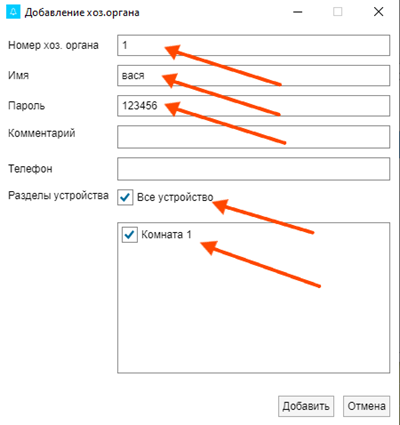

- Добавление хоз.органа: номер хоз.органа; имя; пароль (от 1 до 6 знаков); выделить разделы; нажать «Добавить»
рис. 37

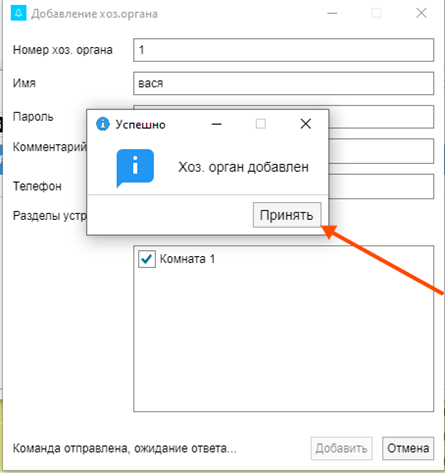

- «Хоз.орган добавлен» нажать «Принять»
рис. 38
Создания проводного реле
- Перейти в меню «Устройства»
рис. 39
- Выделить устройство, нажать на пиктограмму «+ Привязать датчик»
рис. 40
- Мастер добавления зон и пользователей: нажать «Далее»
рис. 41
- Выбрать необходимое действие: кликнуть «Добавить проводную зону» нажать «Далее»
рис. 42

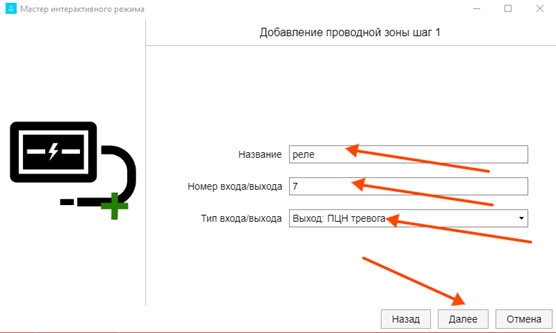

- Добавление проводной зоны шаг 1: ввести название, номер входа/выхода (Relay – 7), тип входа/выхода (Выход: ПЦН тревога) нажать «Далее»
рис. 43
Внимание: по умолчанию реле закрепляется за всеми разделами
- «Работа произведена успешно» нажать «Принять»
рис. 44
№8 - внутренний звуковой сигнализатор
№9 – выход 12В
Работа с устройствами.
Работает с радиоканальными устройствами:
- Астра-3221 – извещатель охранный точечный электроконтактный (тревожная кнопка),
- Астра-3321 – извещатель охранный точечный магнитоконтактный,
- Астра-361 исполнение РК – извещатель утечки воды,
- Астра-421 исполнение РК (сигнализатор) – сигнализатор дымовой,
- Астра-5121 – извещатель охранный объемный оптико-электронный, не реагирующий на перемещение животных весом до 20 кг,
- Астра-5131 исполнение А – извещатель охранный объемный оптико-электронный,
- Астра-6131 – извещатель охранный поверхностный звуковой,
- Астра-621 исполнение РК – извещатель охранный объемный совмещенный (ИК+АК),
- РПДК Астра-РИ-М (брелок взятия/снятия с охраны) – извещатель охранный точечный электро-контактный мобильный,
- Астра-8121 - пульт управления радиоканальный;
Не работает из радиоканальными устройствами:
- Астра-421 исполнение РК (пожарный) – извещатель дымовой,
- Астра-431 исполнение РК– извещатель тепловой,
- Астра-4511 – извещатель пожарный ручной
- Астра-2331 - оповещатель охранный комбинированный радиоканальный
- Астра-8121 - пульт управления радиоканальный
- Астра-8231 – блок реле радиоканальный
- Астра-8731 - блок реле радиоканальный
Контроллер имеет 4 шлейфа сигнализации (ШС) для подключения датчиков, имеющих выход типа сухой контакт и работающих на размыкание или на замыкание.
Внимание: не работает с пожарными проводными извещателями.
Создания объекта и добавления устройства АРМ ПАК Астра

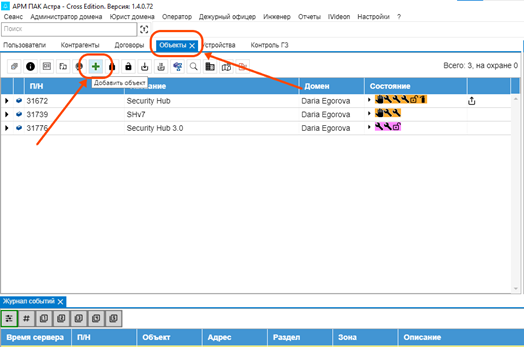

- В меню «Объекты», нажать на пиктограмму «+ Добавить объект», нажать «Сохранить»
рис. 53

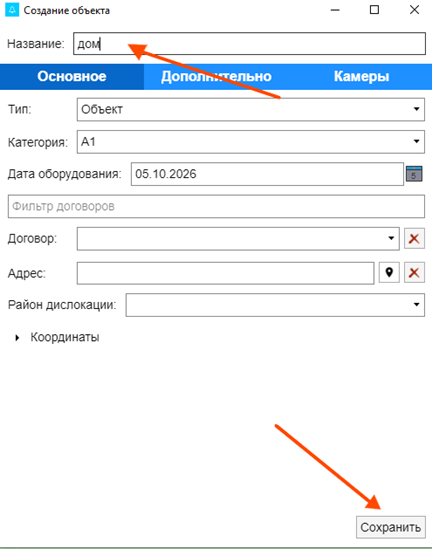

- Создание объекта: ввести название (при необходимости дополнительную информацию),нажать «Сохранить»
рис. 54

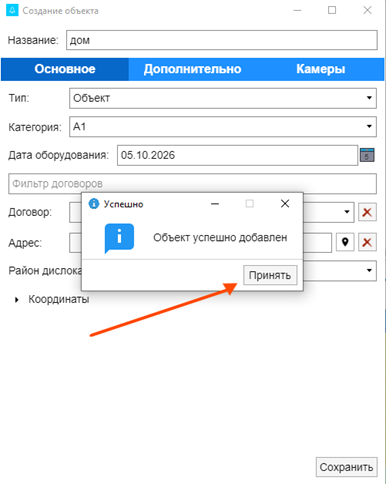

- «Объект успешно добавлен» нажать «Принять»
рис. 55

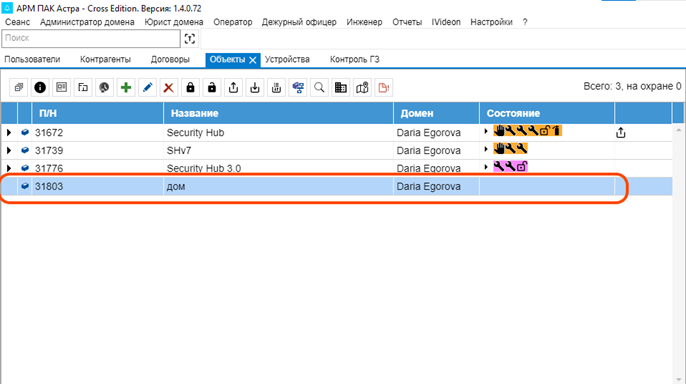

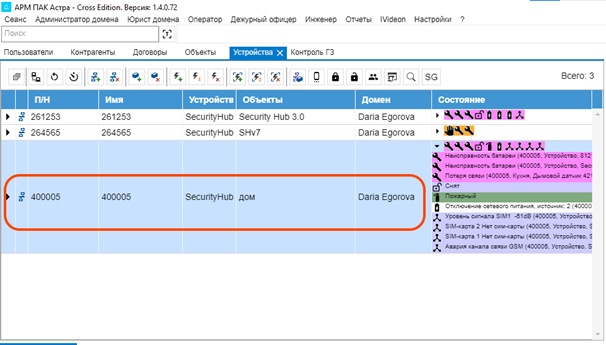

- В поле отобразится объект (п/н, название, домен)
рис. 56

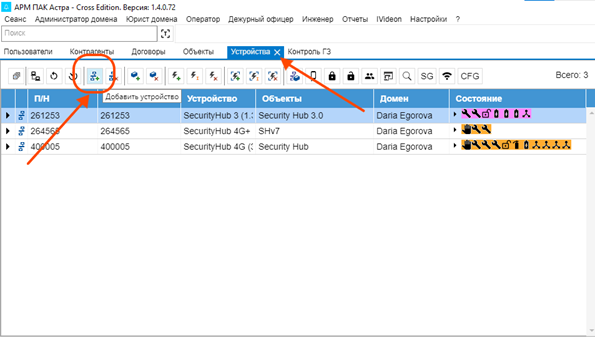

- Перейти в меню «Устройства», нажать на пиктограмму «+ Добавить устройство»
рис. 57

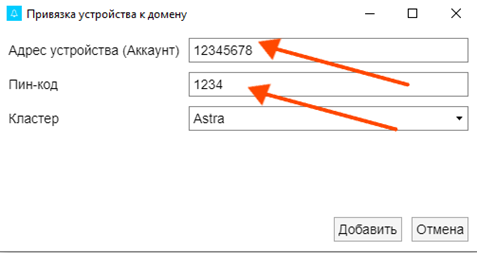

- Привязка устройства к домену: ввести адрес устройства (серийный номер); пин-код; кластер (Astra), нажать «Добавить»
рис. 58

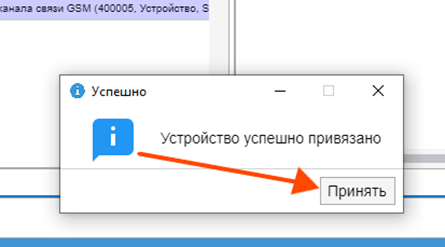

- «Устройство успешно привязано» нажать «Принять»

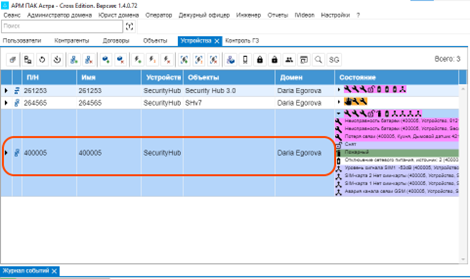

- В поле отобразится устройство (п/н, имя, устройство, домен)
рис. 59

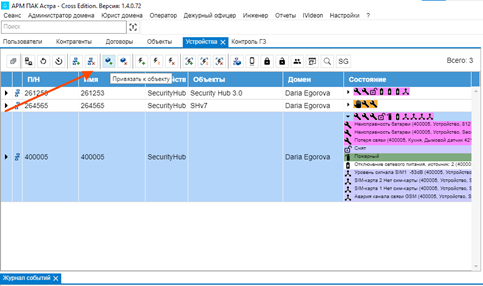

- Выделить устройство, нажать на пиктограмму «+ Привязать к объекту»
рис. 60

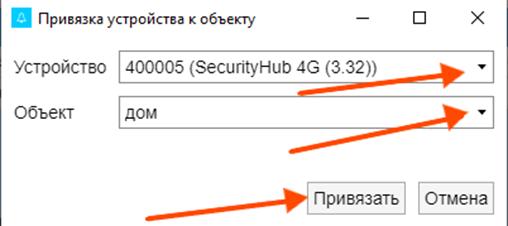

- Привязка устройства к объекту: выбрать устройство, выбрать объект; нажать «Привязать»
рис. 61
- «Устройство успешно привязано» нажать «Принять»
рис. 62
- В поле отобразится устройство (п/н, имя, устройство, объект, домен)
рис. 63
Создания охранного раздела и добавления охранного радиоканального извещателя (Астра-5121), настройка температурных порогов
- Перейти в меню «Устройства»
рис. 64

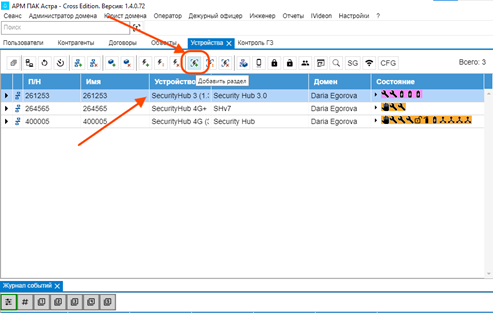

- Выделить устройство, нажать на пиктограмму «+ Добавить раздел»
рис. 65

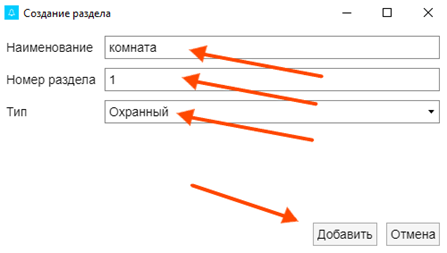

- Создание раздела: ввести название, номер раздела, тип (Охранный) нажать «Добавить»
рис. 66

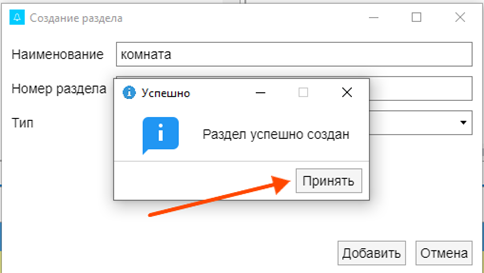

- «Раздел успешно создан» нажать «Принять»
рис. 67

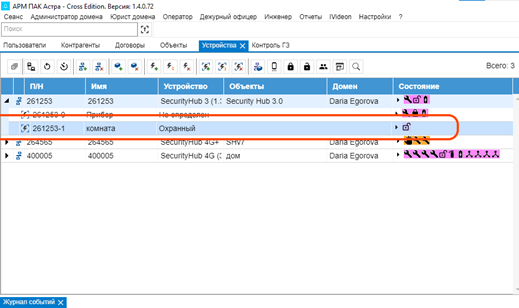

- В поле под устройством, отобразится созданный «Раздел»
рис. 68
- Выделить «Раздел», нажать на пиктограмму «+ Привязать датчик»
рис. 69
- Мастер добавления зон и пользователей: нажать «Далее»
рис. 70

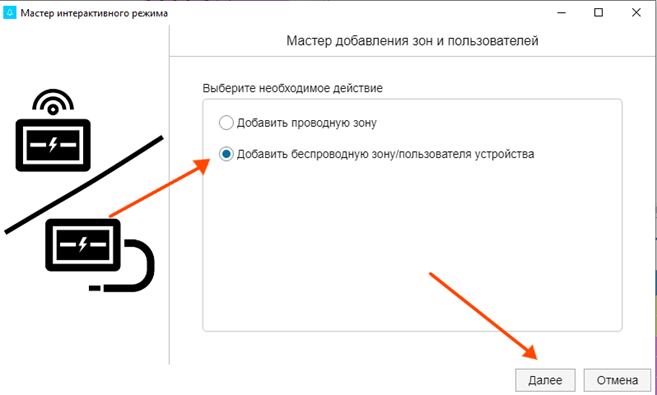

- Выбрать необходимое действие: кликнуть «Добавить беспроводную зону/пользователя устройства» нажать «Далее»
рис. 71

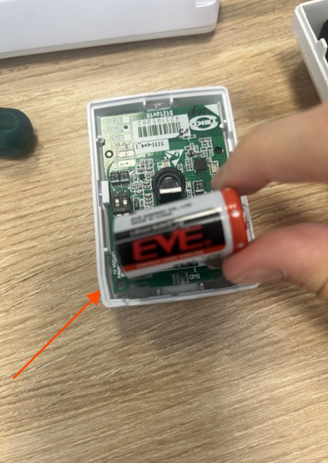

- Интерактивный режим: установить элемент питания в датчик
рис. 72

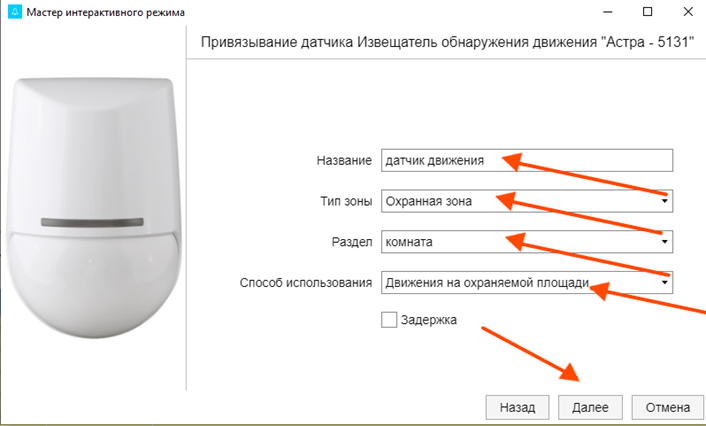

- При удачной регистрации - отобразится извещатель: - ввести название; - тип зоны (Охранная) – выбрать раздел; - способ использования; - задержка (вкл./выкл.) нажать «Далее»
рис. 73
- «Работа произведена успешно» нажать «Принять»
рис. 74
Создания охранного раздела и добавления охранного проводного ШС
- Перейти в меню «Устройства»
рис. 75
- Выделить устройство, нажать на пиктограмму «+ Добавить раздел»
рис. 76

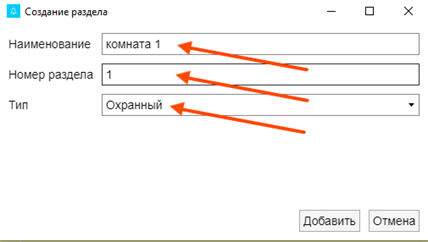

- Создание раздела: ввести название, номер раздела, тип (Охранный) нажать «Добавить»
рис. 77
- «Раздел успешно создан» нажать «Принять»
рис. 78
- В поле под устройствам, отобразится созданный «Раздел»
рис. 79
- Выделить «Раздел», нажать на пиктограмму «+ Привязать датчик»
рис. 80
- Мастер добавления зон и пользователей: нажать «Далее»
рис. 81

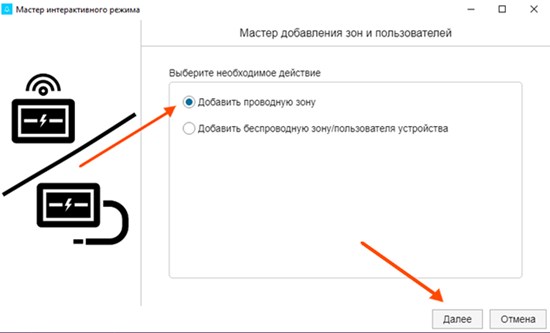

- Выбрать необходимое действие: кликнуть «Добавить проводную зону» нажать «Далее»
рис. 82

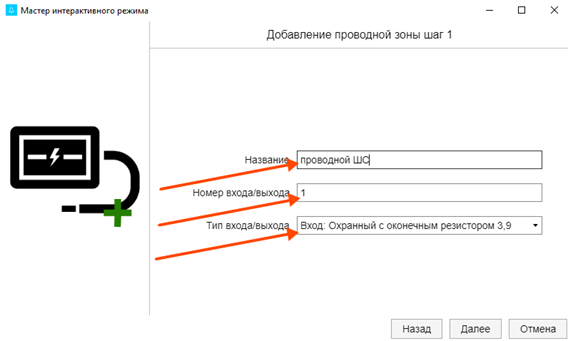

- Добавление проводной зоны шаг 1: ввести название, номер входа/выхода (ШС1 – 1, ШС2 – 2, ШС3 – 3, ШС4 – 4), тип входа/выхода (Вход: Охранный с оконечным резистором 3.9кОм) нажать «Далее»
рис. 83

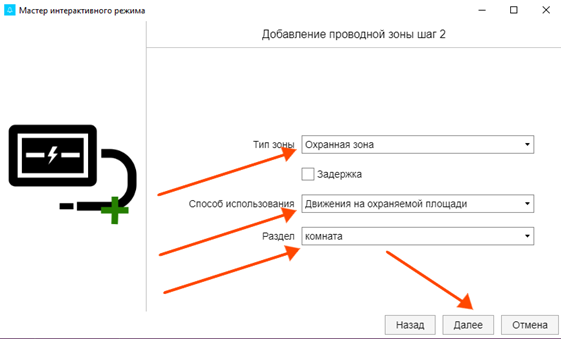

- Добавление проводной зоны шаг 2: тип зоны (охранная зона), способ использования, выбрать раздел; нажать «Далее»
рис. 84

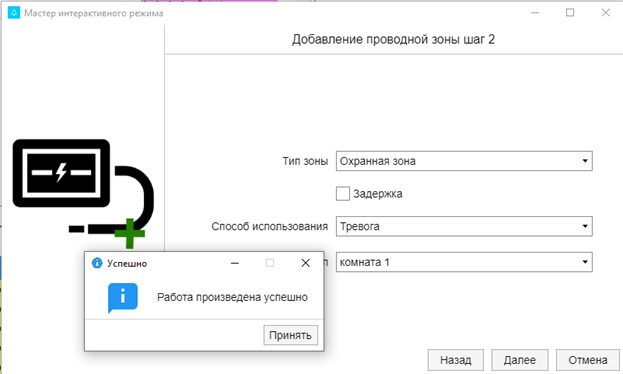

- «Работа произведена успешно» нажать «Принять»
рис. 85
