Ретранслятор необходим в системе в том случае, когда зоны покрытия датчика по радиоканалу не хватает для поддержания устойчивой связи с приемным устройством.
В качестве ретранслятора используется радио расширитель Астра-РИ-М РР
1. Переведите радио расширитель из автономного режима в системный, обновив ПО прибора. Название файла ПО системного режима в базе Модуля смены ПО помечено буквой s.
Для этого:

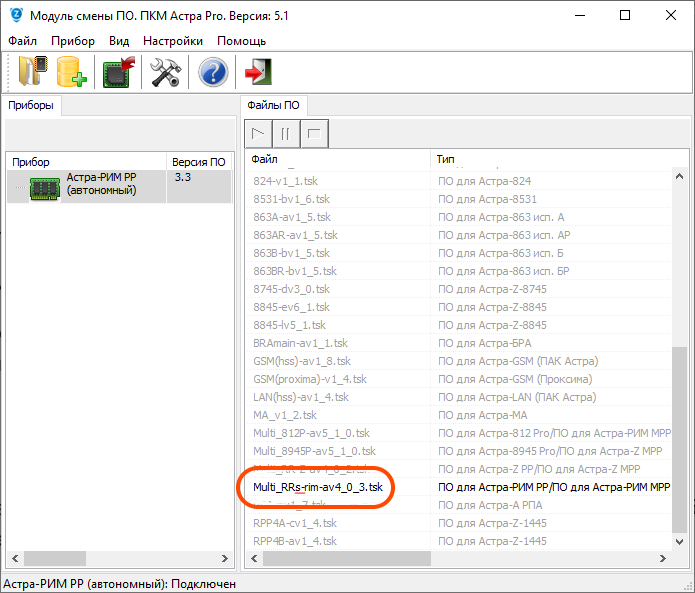

1.1. При выключенном питании установите перемычку на вилку F1, затем подключите РР к ПК посредством кабеля USB, запустите программу Модуль смены ПО комплекса Pconf-RR или ПКМ Астра Рго:

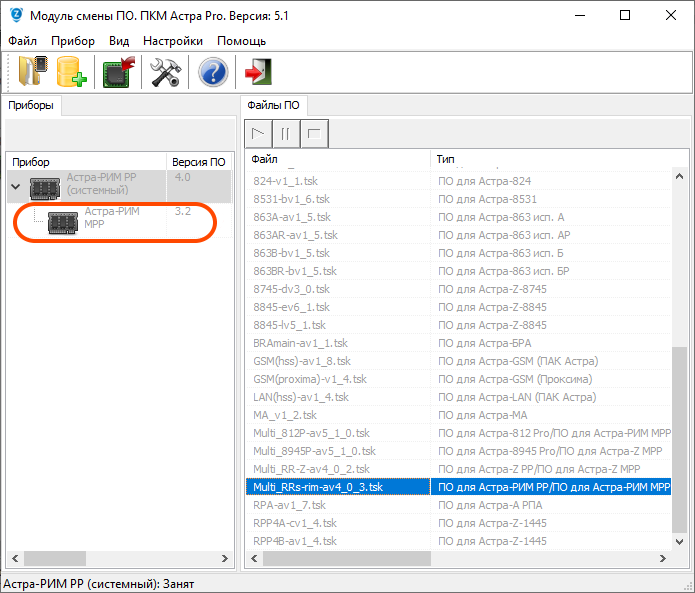

1.2. Затем, следуя инструкциям программы, обновите ПО встроенного радио модуля МРР, подключив его без перемычки на вилке F1:
2. При включенном питании установите перемычку на вилку F1 и переведите РР в режим ретранслятора, нажав один раз тамперную пружину. Индикаторы РР должны моргнуть 2 раза. Снимите перемычку с вилки F1. Теперь РР работает в режиме системного ретранслятора.

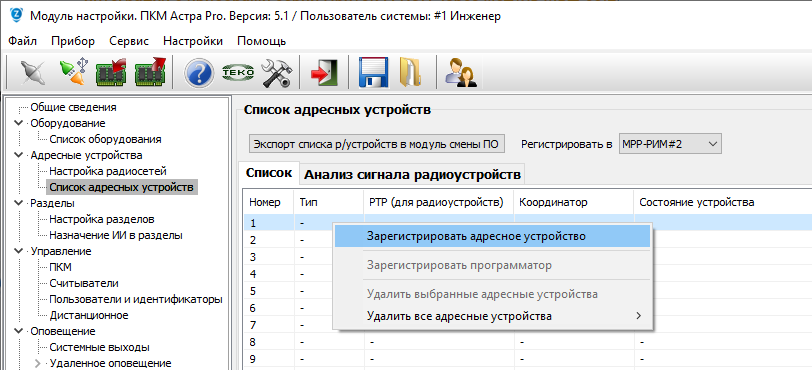

3. На ПК запустите Модуль настройки комплекса ПКМ Астра Рго. Подключите ППКОП кабелем USB. Зарегистрируйте ретранслятор в списке адресных устройств, запустив регистрацию на выбранном адресе:
На РР кратковременно замкните вилку F2, затем кратковременно нажмите тамперную пружину, переведя ретранслятор в режим регистрации.

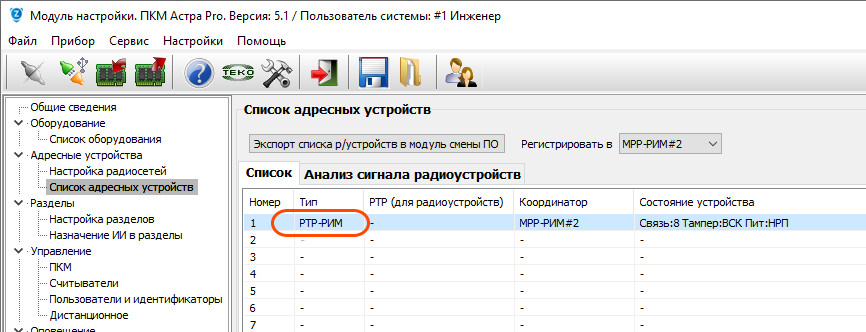

4. Убедитесь, что в списке появилось новое устройство РТР-РИМ:
При необходимости повторите процедуру регистрации.
5. Зарегистрируйте в списке радиоустройств необходимые беспроводные датчики.
Привязка датчиков к ретранслятору осуществляется автоматически в ходе работы системы.
