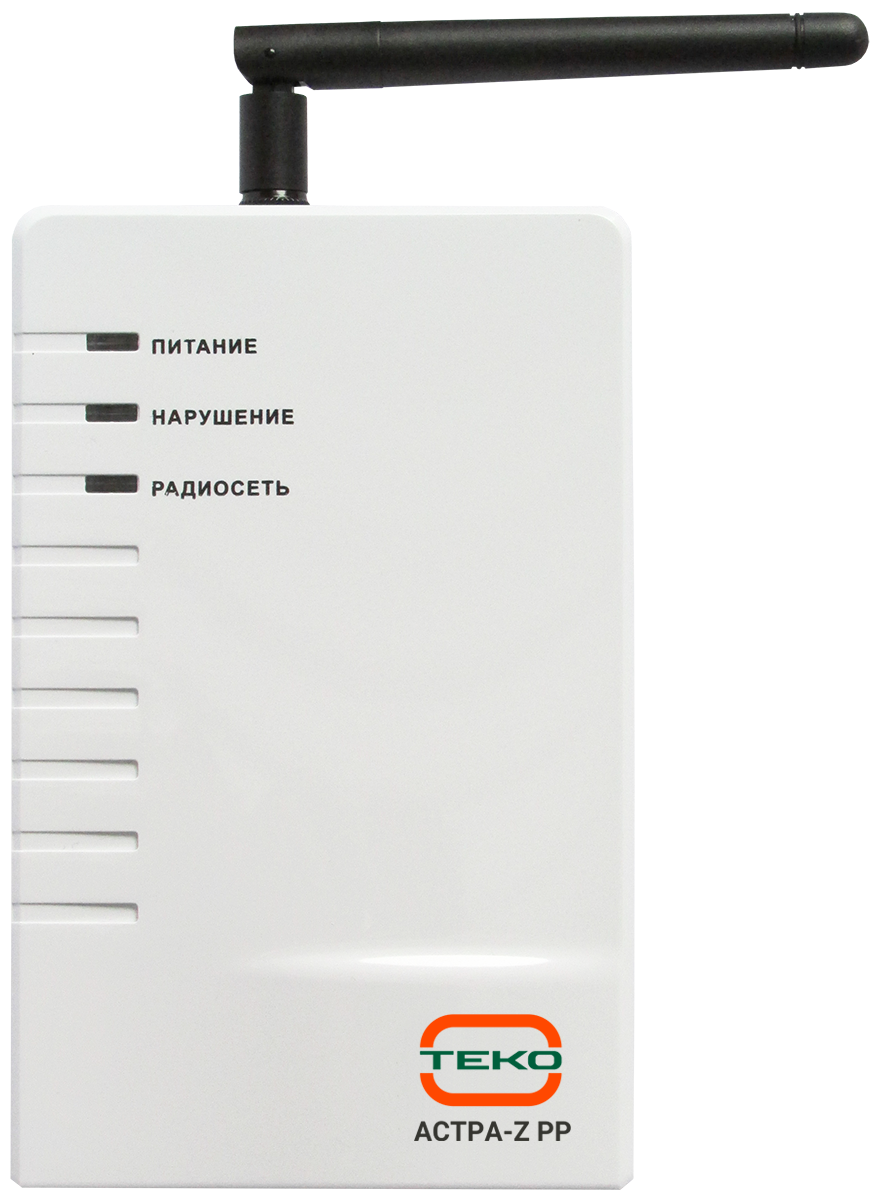

1. Назначение индикаторов
|
Индикатор |
Функциональное назначение |
|
ПИТАНИЕ(Led1) |
Отображение состояния питания РР |
|
НАРУШЕНИЕ (Led2) |
Отображение состояния связи с ППКОП и в обслуживаемой радиосети |
|
РАДИОСЕТЬ (Led3) |
Отображение состояния радиомодуля |
2. Информативность
|
Виды извещений |
индикатор ПИТАНИЕ |
Условия возникновения |
|
Питание норма |
Горит постоянно зеленым цветом |
Основной источник электропитания есть, напряжение в норме. Резервный источник электропитания есть, напряжение в норме |
|
Переход на резервное питание |
Мигает зеленым цветом |
Резервный источник электропитания есть, напряжение в норме. Основной источник электропитания выключен (отсутствует), либо напряжение ниже нормы |
|
Неиспр. резервного питания |
Мигает 2 раза в сек желтым цветом длительностью 0,25 сек |
Основной источник питания есть, напряжение в норме. Резервный источник отсутствует или напряжение ниже нормы |
|
Неиспр. питания |
Мигает 1 раз в сек желтым цветом длительностью 0,5 сек |
Основной источник электропитания выключен (отсутствует) или напряжение ниже нормы. Напряжение на резервном источнике электропитания ниже нормы |
|
|
однократно загорается красным на 1сек, потом зеленым на 1 сек. |
После процедуры восстановления заводских настроек: На РР-Z при включенном питании кратковременно замкнуть вилку F1 на 0,5-1 сек. Затем нажать кнопку вскрытия и удерживать ее в течение 5-10 сек. После отпускания кнопки вскрытия индикатор ПИТАНИЕ загорится красным цветом на 1-2 сек |
|
Виды извещений |
индикатор НАРУШЕНИЕ |
индикатор РАДИОСЕТЬ |
Условия возникновения |
|
РР не зареги-стрирован |
Не горит |
Не горит |
РР не зарегистрирован или произведено удаление регистрационных параметров путем запуска процедуры восстановления заводских настроек в нем |
|
РР зареги-стрирован |
Горит постоянно зеленым цветом |
- |
Связь с ППКОП по интерфейсу RS-485 в норме |
|
Нет связи с ППКОП |
Мигает желтым цветом с частотой 2 раза в сек. |
- |
Связь с ППКОП по интерфейсу RS-485 отсутствует вследствие неисправности интерфейсной линии |
|
Неиспр. / Блок. РК |
Мигает желтым цветом с частотой 1 раз в сек. |
- |
При блокировании РК встроенного модуля МРР |
|
Связь в радио-канале |
- |
Краткие вспышки белым цветом. |
Любое извещение или команда по РК, длительность индикации зависит от числа одновременно принимаемых сообщений (для одного сообщения длительность индикации – 30 мс) |
