Для трансляции сообщений с ПАК Астра на АРМ охранной организации в протоколе SurGard нужно выполнить следующие действия.
Регистрация на публичном сервере ПАК Астра
Регистрация учетной записи производится после перехода по ссылке https://cloud.security-hub.ru/?p=100
Авторизация
Для авторизации учетной записи необходимо:
Скачать
Клиентское приложение Windows АРМ ПАК Астра
Клиентское приложение Linux АРМ ПАК Астра
- Установить на компьютере.
- Запустить файл ArmCross.exe

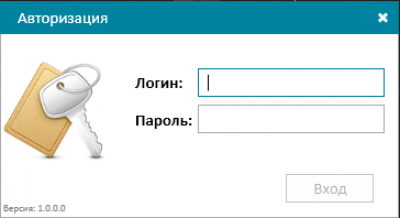

- Ввести в окно авторизации логин и пароль, полученные при регистрации на публичном сервере.
 |
| рис. 1 |
После удачной авторизации откроется окно АРМ, в котором можно создать объект, добавить устройство и датчики.
Добавление объекта

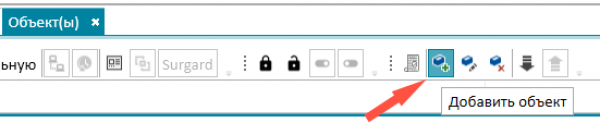

Во вкладке «Объекты» выбираем значок добавить объект. Доступны иконки для создания, редактирования и удаления объекта
style="text-align:center;"
 |
| рис. 2 |

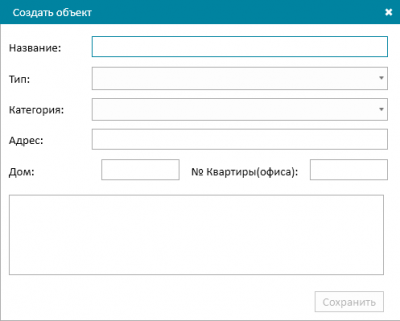

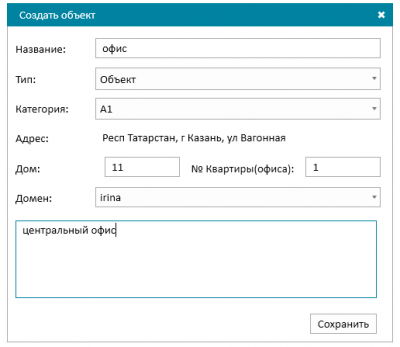

Вводим название объекта по договору, определяем его тип (квартира и МХИГ - это тоже типы объекта договора) и вводим его адрес.
Для ввода адреса используется всероссийский классификатор КЛАДР. Для ввода адреса необходимо ввести 4-5 букв наименования города и ВЫБРАТЬ предложенное наименование из списка. Без ПРОБЕЛОВ далее вводим название улицы. Номер дома и квартиры забиваем в обычном порядке.
Нажимаем кнопку «Сохранить».
 |
| рис. 3 |
 |
| рис. 4 |

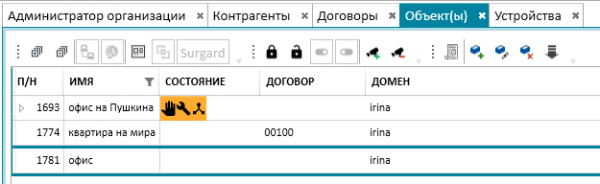

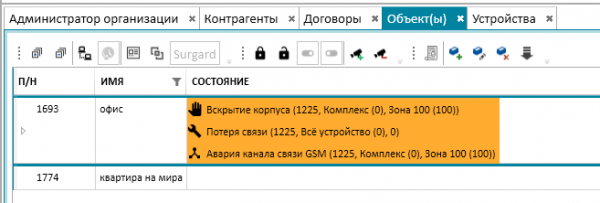

Контролируем появление объекта в списке. Новый объект успешно создан.
 |
| рис. 5 |
Добавление устройства (Security Hub)
Добавление устройства производиться в АРМ ПАК Астра пользователем с ролью Инженер домена.

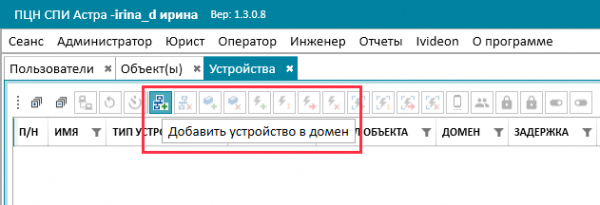

Во вкладке «Устройства» выбираем значок добавить устройство в домен.
 |
| рис. 6 |

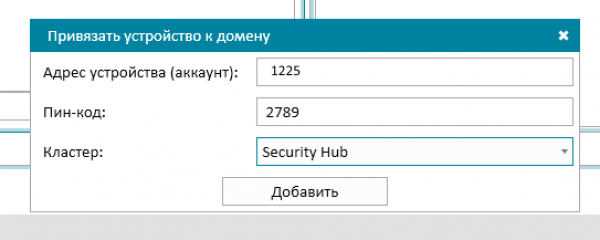

Заполняем: адрес устройства - 4 цифры номера устройства, пин-код - последние 4 цифры устройства. И выбираем кластер(Security Hub). Нажимаем кнопку «Добавить».
 |
| рис. 7 |
Привязываем устройство к объекту

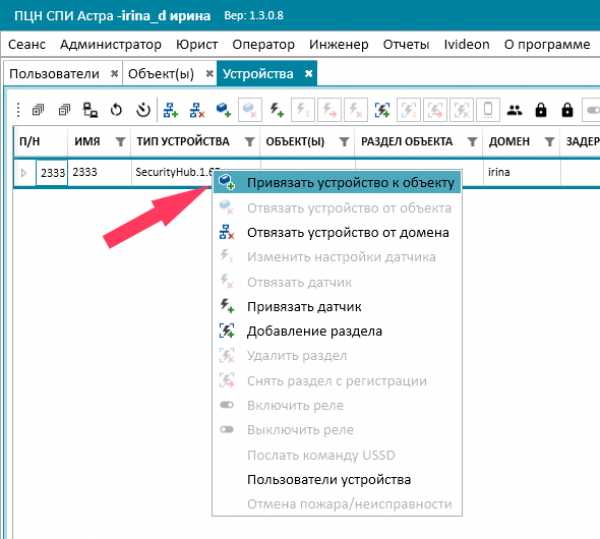

На вкладке «Устройства» правой кнопкой мыши выбираем привязать устройство к объекту.
 |
| рис. 8 |

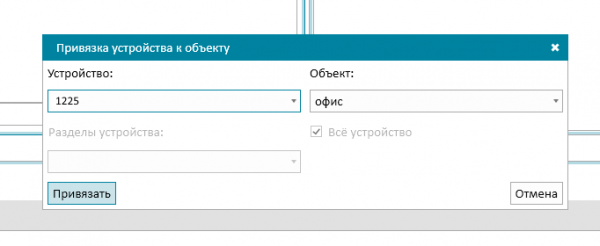

Появляется окно, в котором мы выбираем нужные параметры и нажимаем «привязать».
 |
| рис. 9 |
Устройство успешно привязано к объекту.
 |
| рис. 10 |
Добавление датчиков
Добавление датчиков подробно описано в статье:
Добавление датчиков
Настройка Surgard в АРМ

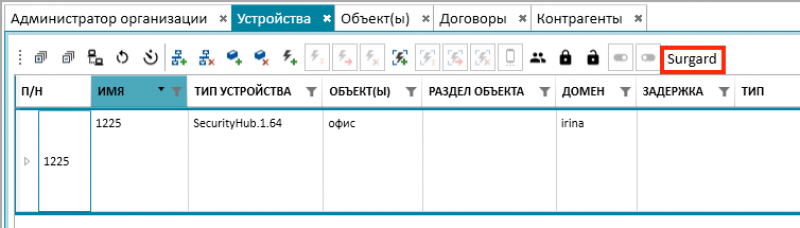

Итак, объект создан и на него подключены датчики. Для настройки трансляции событий ПАК Астра в протоколе SurGard на АРМ охранной организации переходим на вкладку Устройства. Выбираем курсором объект, события с которого нужно транслировать. Далее нажимаем кнопку «SurGard».
 |
| рис. 11 |

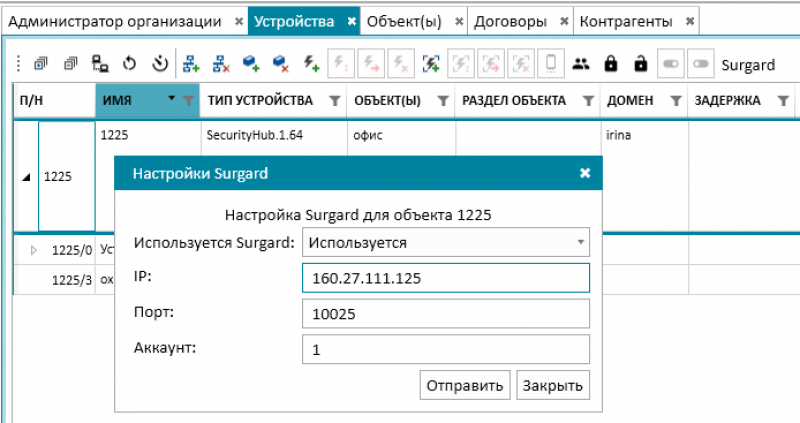

Меняем первую строчку на «Используется», добавляем номер IP и порт на АРМ, который будет принимать трансляцию. Аккаунт будет соответствовать аккаунту объекта охранной организации. Завершение настройки фиксируем нажатием кнопки «Отправить».
 |
| рис. 12 |
