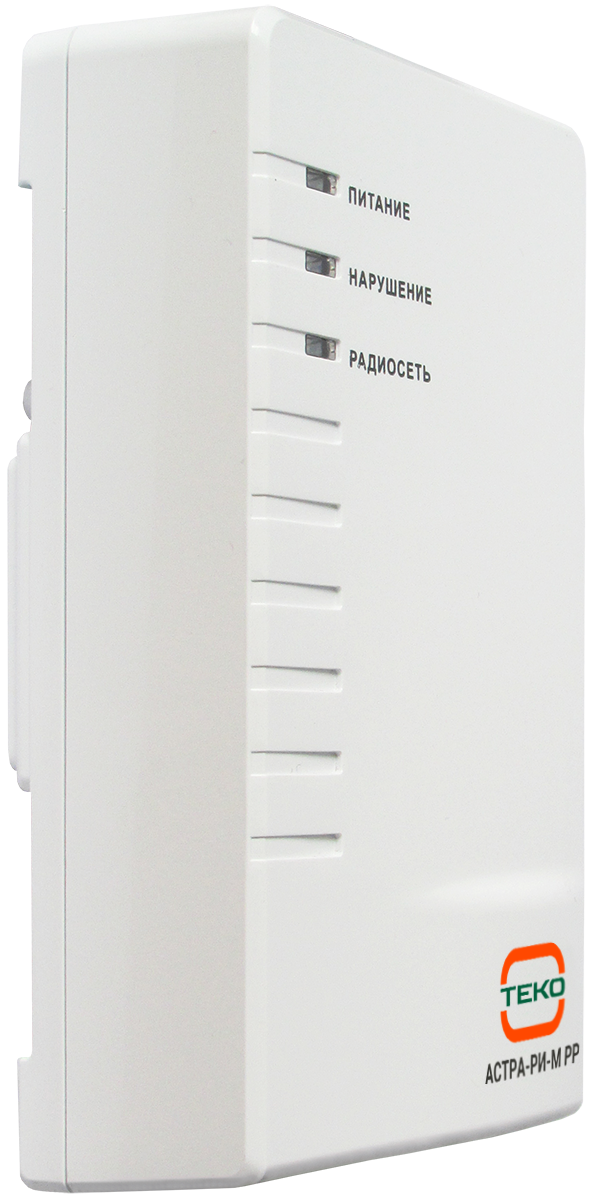

Таблица 1 Назначение индикаторов
|
Индикатор |
Функциональное назначение |
|
ПИТАНИЕ(Led1) |
Отображение состояния питания РР |
|
НАРУШЕНИЕ (Led2) |
Отображение состояния связи с ППКОП и в обслуживаемой радиосети |
|
РАДИОСЕТЬ (Led3) |
Отображение состояния радиомодуля |
Таблица 2 Извещения
| Виды извещений | Индикатор | ПИТАНИЕ | Условия возникновения |
| Питание норма | Горит постоянно зеленым цветом | Основной источник электропитания есть, напряжение в норме. Резервный источник электропитания есть, напряжение в норме | |
| Переход на резервное питание | Мигает зеленым цветом | Резервный источник электропитания есть, напряжение в норме. Основной источник электропитания выключен (отсутствует), либо напряжение ниже нормы | |
| Неиспр. резервного питания | Мигает 2 раза в сек желтым цветом по 0,25 сек | Основной источник питания есть, напряжение в норме. Резервный источник отсутствует или напряжение ниже нормы | |
| Неиспр. питания | Мигает 1 раз в сек желтым цветом по 0,5 сек | Основной источник электропитания выключен (отсутствует) или напряжение ниже нормы. Напряжение на резервном источнике электропитания ниже нормы |
Таблица 3
| Виды извещений | Индикатор | НАРУШЕНИЕ | РАДИОСЕТЬ | Условия возникновения |
| РР не зарег. | Не горит | Не горит | РР не зарегистрирован или произведено удаление регистрационных параметров путем запуска процедуры восстановления заводских настроек в нем | |
| РР зарег. | Горит постоянно зеленым цветом |
|
Связь с ППКОП по интерфейсу RS-485 в норме | |
| Нет связи с ППКОП | Мигает желтым цветом с частотой 2 раза в 1 сек |
|
Связь с ППКОП по интерфейсу RS-485 отсутствует вследствие неисправности интерфейсной линии | |
|
Неиспр. / Блок. РК |
Мигает желтым цветом с частотой 1 раз в 1 сек |
|
При блокировании РК встроенного модуля МРР | |
| Связь в радио-канале |
|
Краткие вспышки белым цветом. | Любое извещение или команда по РК (Только для версий 3_3 и ниже) |
